Penggantian Isolator Suspension 70kV/150kV: Instruksi Kerja PLN

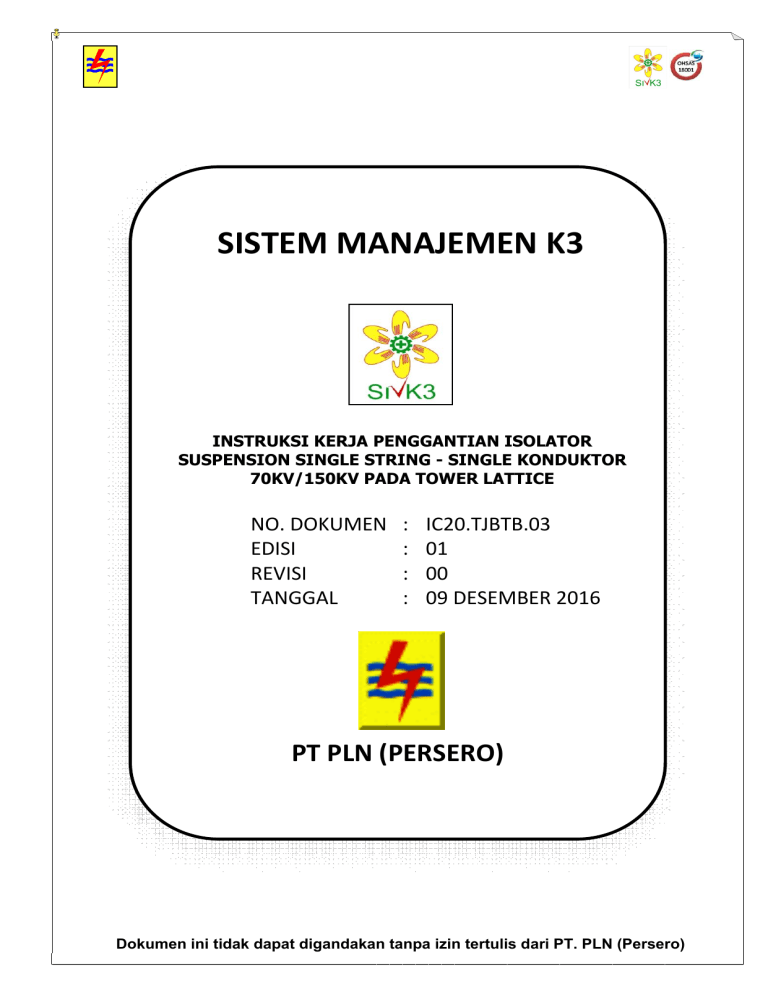

SISTEM MANAJEMEN K3
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
NO. DOKUMEN
EDISI
REVISI
TANGGAL
:
:
:
:
IC20.TJBTB.03
01
00
09 DESEMBER 2016
PT PLN (PERSERO)
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
NO. DOKUMEN
EDISI
REVISI
TANGGAL
:
:
:
:
IC20.TJBTB.03
01
00
09 DESEMBER 2016
PT PLN (PERSERO)
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
1 dari 15
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
2 dari 15
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
3 dari 15
DAFTAR DISTRIBUSI
DISTRIBUSI DOKUMEN TERKENDALI
No
Jabatan
No. Copy
1
GENERAL MANAGER
01
2
WAKIL MANAJEMEN K3
02
3
MANAJER KONSTRUKSI DAN PEMELIHARAAN
03
4
MANAJER PERENCANAAN
04
5
MANAJER KEUANGAN, SDM, DAN ADMINISTRASI
05
6
MAPP BALI
06
7
MAPP PROBOLINGGO
07
8
MAPP SURABAYA
08
9
MAPP MALANG
09
10
MAPP MADIUN
10
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
INSTRUKSI KERJA PENGGANTIAN ISOLATOR SUSPENSION SINGLE STRING - SINGLE
KONDUKTOR 70KV/150KV PADA TOWER LATTICE
IC20.TJBTB.03
01/00
09 Desember 2016
4 dari 15
CATATAN PERUBAHAN
Edisi/
Tanggal
Halaman
Paragraf
Alasan
Disetujui oleh
Jabatan
Reorganisasi dari PLN P3B
Moh Nur
Manajer
JB menjadi PLN Transmisi
Rahman Jaya
Konstruksi dan
Revisi
HISTORY DOKUMEN SETELAH REORGANISASI
Edisi 01
Revisi 00
09 Desember
2016
Semua
Semua
Jawa Bagian Timur dan
Bali/Trans-JBTB
Pemeliharaan
*) Catatan : Ruang/Space formulir catatan perubahan dokumen ini dapat disesuaikan dengan kebutuhan.
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
Tanda Tangan
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
5 dari 15
DAFTAR ISI
LEMBAR PENGESAHAN .................................................................................................... 1
DAFTAR DISTRIBUSI ......................................................................................................... 3
CATATAN PERUBAHAN ..................................................................................................... 4
DAFTAR ISI ......................................................................................................................... 5
ISI INSTRUKSI KERJA........................................................................................................ 6
1. TUJUAN ........................................................................................................................6
2. RUANG LINGKUP .........................................................................................................6
3. REFERENSI ..................................................................................................................6
4. DEFINISI DAN ISTILAH ................................................................................................6
5. INFORMASI UMUM ......................................................................................................6
6. PERALATAN KERJA DAN PERLENGKAPAN K3 .........................................................6
7. LANGKAH-LANGKAH PELAKSANAAN PEKERJAAN: .................................................8
8. GAMBAR PERALATAN KERJA ..................................................................................10
9. GAMBAR PERALATAN K3 .........................................................................................11
10. GAMBAR PELAKSANAAN PEKERJAAN ....................................................................12
11. DIAGRAM ALUR .........................................................................................................13
12. DOKUMENTASI ..........................................................................................................14
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
6 dari 15
ISI INSTRUKSI KERJA
1. TUJUAN
Instruksi kerja ini disusun sebagai petunjuk pelaksanaan penggantian isolator dalam
keadaan bebas tegangan (offline).
2. RUANG LINGKUP
Meliputi penggantian Isolator Suspension Single String – Single Konduktor SUTT
70kV/150kV pada Tower Lattice di PT. PLN (Persero) Transmisi Jawa Bagian Timur dan
Bali.
3. REFERENSI
Keputusan Direksi PT PLN (Persero), SK. DIR 0520.K/DIR/2014 tentang Himpunan Buku
Panduan O & M Peralatan Penyaluran Tenaga Listrik.
4. DEFINISI DAN ISTILAH
4.1 Tower Suspension
:
Tiang
penyangga
untuk
mendukung/
menyangga
dan
harus kuat terhadap gaya berat dari peralatan listrik yang
ada pada tiang/tower
4.2 Isolator
:
Penyekat bagian yang bertegangan dengan bagian yang
tidak bertegangan (body tower)
5. INFORMASI UMUM
5.1 Terjadi flash over
5.2 Piringan isolator pecah
5.3 Piringan isolator berlumut
5.4 Asesoris Isolator korosis
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
7 dari 15
6. PERALATAN KERJA DAN PERLENGKAPAN K3
6.1 Alat Kerja
No
Nama Alat
Ukuran
Satuan
Volume
1.
Polly Prophiline Rope (handline ≥ 80 m)
5/8
Roll
2
2.
Polly Prophiline Rope (handline ≥ 80 m)
5/8”
Roll
1
3.
Snacth block
1250 Lbs
Buah
2
4.
Snatch block
2500 Lbs
Buah
2
5.
Tangga Panjat
Buah
1
6.
Steel Sling
1 ton
Buah
4
7.
Steel Sling
3 ton
Buah
2
8.
Chain Hoist
1 ½ ton
Buah
2
9.
Tool set
Set
1
10.
Tools Bag
Buah
4
11.
Shackle
6.5 ton
Buah
2
12.
Shackle
3 ¼ ton
Buah
2
13.
Karabiner kecil
25 KN
Buah
10
14.
Karabiner besar
30 KN
Buah
1
15.
Terpal Plastik
Lembar
2
16.
Kabel roll
Roll
1
17.
Pigging string/ webbing string
Buah
6
18.
Snook
Buah
4
19.
Portable generator
Buah
1
Set
1
Set
1
Set
1
Set
1
20.
21.
22.
23.
Capstan/BV + asesoris
1 meter
110V /
220 V
Alat Uji Tahanan Isolasi/ Megger
Voltage Detector
Ground Fleksible
70/150
kV
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
8 dari 15
6.2 Material
No
Nama Material
Satuan
Volume
1.
Isolator
Keping
Relatif
2.
Majun
kilogram
2
3.
Saekaphen
Tube
1
4.
Dimetil
Liter
1
5.
Cat Galvanis + Tinner
Liter
1
6.
Kuas
Buah
1
6.3 Perlengkapan K3
No
Nama alat
Satuan
Volume
1.
Helm Safety
Buah
8
2.
Sepatu Safety/Sepatu Panjat
Pasang
8
3.
Pakaian Kerja/Wearpack
Stel
8
4.
Full Body Harness
Buah
5
5.
Kaca Mata Anti Silau
Buah
8
6.
Rompi Pengawas Pekerjaan (warna standard)
Buah
1
7.
Rompi Pengawas K3 (warna standard)
Buah
1
8.
Perlengkapan P3K
Kotak
1
9.
Sarung Tangan
Pasang
8
10.
Formulir Pengendali ( Working Permit/Izin Kerja,
Lot
1
Formulir DP-3 dan JSA/AKP )
11.
Buku SOP/Instruksi Kerja
Set
1
12.
Perlengkapan Dokumentasi
Set
1
13.
Alat Komunikasi/ Handy Talkie/ HT
Buah
2
14.
Bendera K3 (Merah dan Hijau)
Set
2
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
9 dari 15
7. LANGKAH-LANGKAH PELAKSANAAN PEKERJAAN
7.1 PERSIAPAN PEKERJAAN
a. Pengawas Pekerjaan
1) Menyatakan pekerjaan penggantian Isolator akan dimulai
b. Pengawas K3
1) Menyatakan bahwa semua persyaratan K3 sudah dipenuhi
2) Memimpin doa sebelum pekerjaan dimulai
7.2 LANGKAH-LANGKAH PEKERJAAN
a. Assembly/persiapan semua peralatan dan pengetesan isolator pengganti
b. Pasang capstan pada kaki tiang
c. Pasang dan set tangga panjat pada traves
d. Naikkan dan pasang Handline/tambang pada posisinya
e. Naikkan dan tempatkan tool bag beserta peralatan pada posisinya
f. Ikatkan handline/tambang pada isolator (pada sisi hot dan sisi cold)
g. Ambil alih beban isolator oleh chain hoist
h. Lepas isolator sisi hot end/ sisi konduktor
i. Angkat isolator dengan handline/tambang
j. Lepas isolator sisi cold end/ sisi traves
k. Turunkan isolator yang akan diganti
l. Naikan isolator pengganti
m. Pasang Isolator sisi cold end/ sisi traves
n. Pasang Isolator sisi hot end/ sisi konduktor
o. Realase chain hoist (beban diambil alih oleh isolator)
p. Turunkan semua peralatan kerja
q. Melaksanakan evaluasi dan melengkapi dokumen yang diperlukan
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
10 dari 15
7.3 PENUTUPAN PEKERJAAN
a. Pengawas Pekerjaan
1) Menyatakan pekerjaan penggantian isolator telah selesai
2) Pembuatan Berita Acara pekerjaan selesai/evaluasi dan mengupload di FTP
3) APP Masing-masing
b. Pengawas K3
1) Memimpin doa setelah pekerjaan selesai
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
11 dari 15
8. GAMBAR PERALATAN KERJA
Polly Prophiline Rope
Pigging
Snatch Block
Capstan + Asesoris
Portable Generator
Chain Hoist
Steel Sling 1 Ton
Steel Sling 3 Ton
Shackle
Webbing Sling
Tool Set
Tool Bag
Snook
Karabiner Besar
Karabiner Kecil
Terpal Plastik
Kabel Rol
Tangga Panjat
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
12 dari 15
9. GAMBAR PERALATAN K3
Wearpack
Body Hardnesss
Safety Helmet
Safety Shoes
Safety gloves
Rompi Pengawas
Perlengkapan P3K
Alat Komunikasi
Buku SOP, IKA,
Kacamata Anti Silau
Grounding Lokal
P3K
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
13 dari 15
10. GAMBAR PELAKSANAAN PEKERJAAN
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
14 dari 15
11. DIAGRAM ALUR
Mulai
PERSIAPAN PEKERJAAN
Pengawas Pekerjaan
- Menyatakan pekerjaan pengganti Isolator akan dimulai
Pengawas K3
- Menyatakan bahwa semua persyaratan K3 sudah
dipenuhi
- Memimpin doa sebelum pekerjaan dimulai
Apakah bisa dilaksanakan?
Tidak
Ya
A). Assembly semua peralatan dan pengetesan isolator pengganti
B). Pasang capstan pada kaki tiang
C). Pasang dan set tangga panjat pada traves
D). Naikkan dan pasang Handline pada traves
E). Naikkan dan tempatkan tool bag beserta peralatan cold pada posisinya
F). Ikatan handline pada Isolator (pada sisi hot dan sisi cold)
G). Ambil alih beban isolator oleh chain hoist
H). Lepas isolator sisi hot end
I). Angkat isolator dengan handline
J). Lepas isolator sisi cold end
K). Turunkan isolator yang akan diganti
L). Naikkan isolator pengganti
M). Pasang Isolator sisi cold
N). Pasang Isolator sisi hot end
O). Realase chain hoist (beban diambil alih oleh Isolator)
P). Turunkan semua peralatan kerja
Q). Melaksanakan evaluasi dan melengkapi dokumen yang diperlukan
PENUTUPAN PEKERJAAN
Pengawas Pekerjaan
- Menyatakan Pekerjaan Penggantian Isolator telah selesai
- Pembuatan Berita Acara Pekerjaan selesai dan mengupload di FTP APP
masing-masing
Pengawas K3
- Memimpin doa setelah pekerjaan selesai
Selesai
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
PT PLN (PERSERO)
TRANSMISI JAWA BAGIAN TIMUR DAN BALI
INSTRUKSI KERJA PENGGANTIAN ISOLATOR
SUSPENSION SINGLE STRING - SINGLE KONDUKTOR
70KV/150KV PADA TOWER LATTICE
No. Dokumen
Edisi / Revisi
Berlaku Efektif
Halaman
IC20.TJBTB.03
01/00
09 Desember 2016
15 dari 15
12. DOKUMENTASI
12.1 Instruksi Kerja ini didokumentasikan dalam bentuk hard copy (kertas) dan soft copy.
12.2 Rencana kerja dan syarat-syarat terlampir.
s
Dokumen ini tidak dapat digandakan tanpa izin tertulis dari PT. PLN (Persero)
