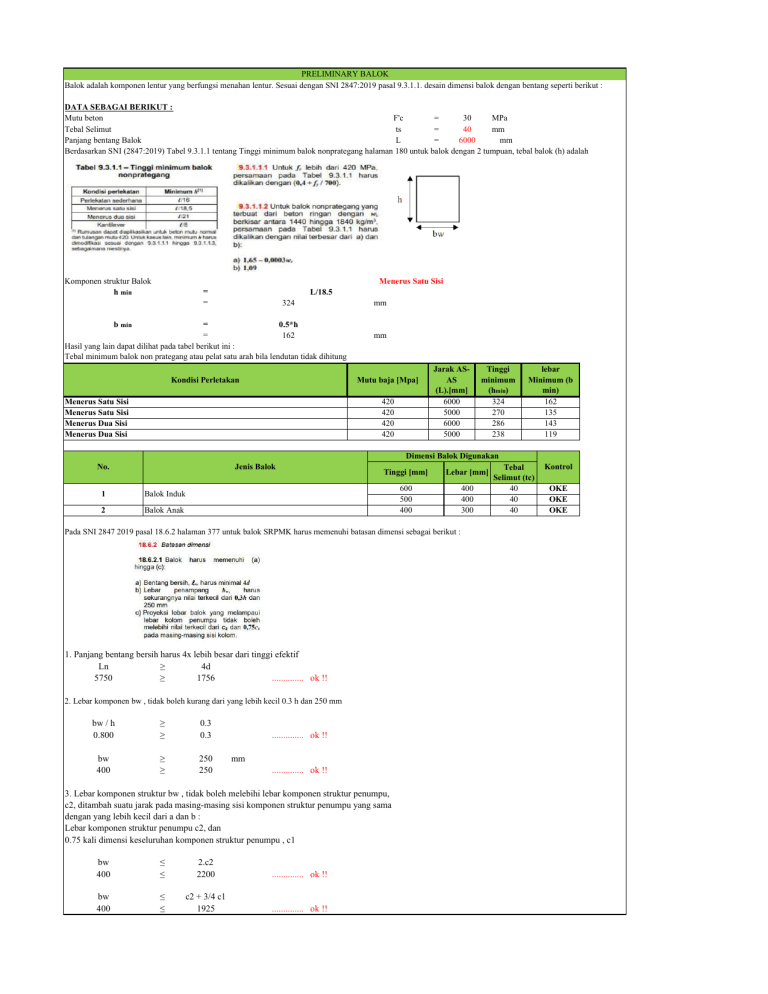

PRELIMINARY BALOK Balok adalah komponen lentur yang berfungsi menahan lentur. Sesuai dengan SNI 2847:2019 pasal 9.3.1.1. desain dimensi balok dengan bentang seperti berikut : DATA SEBAGAI BERIKUT : Mutu beton F'c = 30 MPa Tebal Selimut ts = 40 mm mm Panjang bentang Balok L = 6000 Berdasarkan SNI (2847:2019) Tabel 9.3.1.1 tentang Tinggi minimum balok nonprategang halaman 180 untuk balok dengan 2 tumpuan, tebal balok (h) adalah Komponen struktur Balok h min Menerus Satu Sisi = = L/18.5 324 = 0.5*h = 162 Hasil yang lain dapat dilihat pada tabel berikut ini : Tebal minimum balok non prategang atau pelat satu arah bila lendutan tidak dihitung mm b min Kondisi Perletakan mm Mutu baja [Mpa] 420 420 420 420 Menerus Satu Sisi Menerus Satu Sisi Menerus Dua Sisi Menerus Dua Sisi Jarak ASAS (L).[mm] 6000 5000 6000 5000 Tinggi minimum (hmin) 324 270 286 238 lebar Minimum (b min) 162 135 143 119 Dimensi Balok Digunakan No. Jenis Balok 1 Balok Induk 2 Balok Anak Tinggi [mm] Lebar [mm] 600 500 400 400 400 300 Pada SNI 2847 2019 pasal 18.6.2 halaman 377 untuk balok SRPMK harus memenuhi batasan dimensi sebagai berikut : 1. Panjang bentang bersih harus 4x lebih besar dari tinggi efektif Ln ≥ 4d .............. ok !! 5750 ≥ 1756 2. Lebar komponen bw , tidak boleh kurang dari yang lebih kecil 0.3 h dan 250 mm bw / h 0.800 ≥ ≥ 0.3 0.3 bw 400 ≥ ≥ 250 250 .............. ok !! mm .............. ok !! 3. Lebar komponen struktur bw , tidak boleh melebihi lebar komponen struktur penumpu, c2, ditambah suatu jarak pada masing-masing sisi komponen struktur penumpu yang sama dengan yang lebih kecil dari a dan b : Lebar komponen struktur penumpu c2, dan 0.75 kali dimensi keseluruhan komponen struktur penumpu , c1 bw 400 ≤ ≤ 2.c2 2200 .............. ok !! bw 400 ≤ ≤ c2 + 3/4 c1 1925 .............. ok !! Tebal Selimut (tc) 40 40 40 Kontrol OKE OKE OKE
