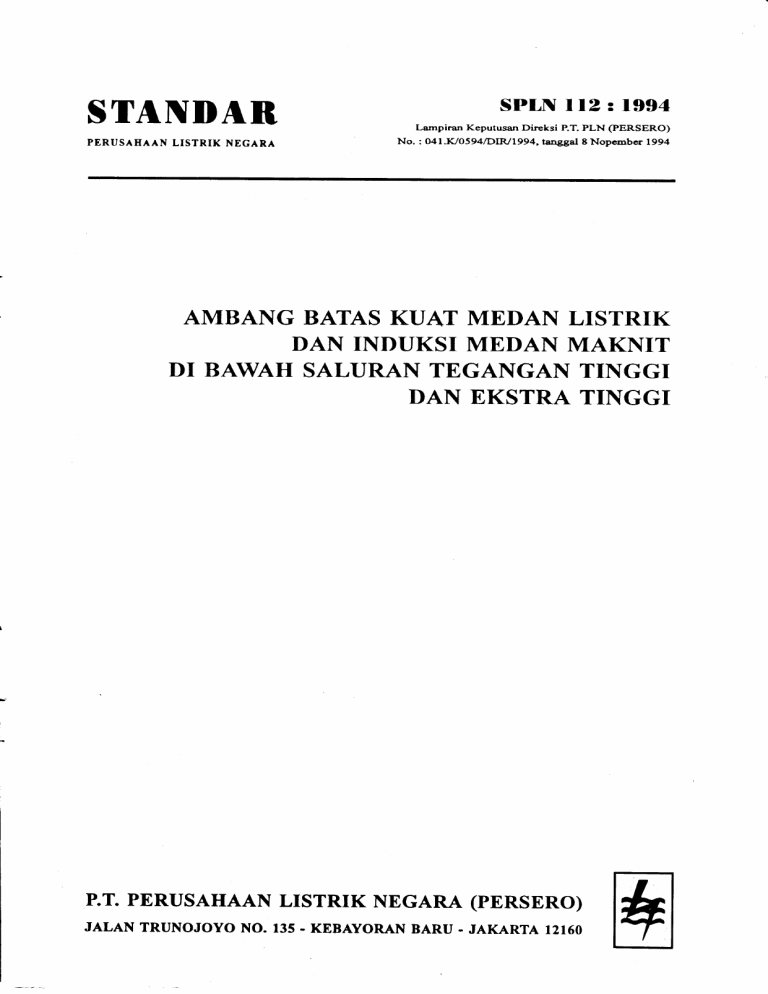

STAIIDAN
PERUSAHAANLISTRIK NEGARA
SPLN l12: 1994
Lampiran
I(eputusan
Direksi
No. : o4l .KJO594/DIR./1994,
P.T. PLN (PERSERO)
tangSal 8 Nopembcr 1994
AMBANG BATAS KUAT MEDAN LISTRIK
DAN INDUKSI MEDANI MAKNIT
DI RAWAH SALURAN TEGANGAN TII{GGI
DAN EKSTRA TII\GGT
P.T. PERUSAHAAN LISTRIK NEGARA (PERSERO)
JALAN TRUNOJOYO NO. 135 - KEBAYORAN BARU - JAKARTA I2t6O
SPLN ll2zl994
AMBANG BATAS KUAT MEDAN LISTRIK
DAN INDUKSI MEDAN MAKNIT
DI BAWAH SALURAN TEGANGAN TINGGI
DAN EKSTRA TINGGI
Disusun oleh :
t . Kelompok Pembakuan Bidang Transmisi dengan
Surat Keputusan Direksi Pemsahaan Umum Listrik Negara No.: 077IDIR/88 tanggal 21 September
1988;
Medan Elektromagnetik dengan
Surat Keputusan Kepala Pusat Penyelidikan
1992
Masalah Ketistrikan No. 115. M94lPPNIKI
tanggal 16 Desember 1992;
2. Kelompok Kerja
Diterbitkan oleh :
P.T. PERUSAHAANLISTRIK NEGARA (PERSERO)
JIn.TrunojoyoBtokM V135- KebayoranBaru
JAKARTA 12160
1994
-i-
SPLN ll2 z 1994
(kosong)
-ll-
SPLN ll2 21994
Susunan Anggota Kelompok Pembakuan Bidang Transmisi
Berdasarkan Surat Keputusan Direksi PerusahaanUmum Listrik Negara
No.: 077lDIRy88tanggal 21 September 1988
FusatPenyelidikanMasalahKelistrikan
1. KepalaDirns Pembakuan,
(exofficio) (*)
: SebagaiKetua merangkap
Anggota Tetap
2. Ir. Rosid
: SebagaiKetua Harian merangkap
Anggota Tetap
3. Ir. Bambanghawadi
: SebagaiSekretarismerangkap
Anggota Tetap
4. Ir. Hoedolo
: SebagaiWakil Sekretaris merangkap
Anggota Tetap
5. Ir. Hasim Soerotaroeno
: Sebagai Anggota Tetap
6. Ir. Sambodho Sumani
: Sebagai Anggota Tetap
7. Ir. Adiwardojo Wanito
: Sebagai Anggota Tetap
8. Ir. Soewadji
. Sebagai Anggota Tetap
9. Ir. Gumirang
: SebagaiAnggota Tetap
10. Ir. Imam Mashud
: SebagaiAnggota Tetap
11. IskandarKasim, BEE
: SebagaiAnggota Tetap
12. Ir. Soena{o Sastrosewojo
: SebagaiAnggota Tetap
13. Ir. J.Soekarto
: SebagaiAnggota Tetap
14. Ir. Moch.Basri
: SebagaiAnggota Tetap
15. H. Iskandar,BEE
: SebagaiAnggota TetaP
16. Ir, TJahyoSasmoyo
. SebagaiAnggota Tetap
l7 . Ir. M.Agus Djumhana
: SebagaiAnggota Tetap
18. Ir. Wayan Delim
: SebagaiAnggota Tetap
19. Ir. Marsahala Samosir
: Sebagai Anggota Tetap
20. Ir. Pieter Mabikafola
: SebagaiAnggota Tetap
(*) Masgunarto Budimarq MSc.
-lll-
SPLN ll2:1994
Susunan Anggota Kelompok Kerja Medan Elektromagnetik
Surat Keputusan Kepala Pusat Penyelidikan Masalah Kelistrikan
No.: ll5.Kl494lPPMI(1992
tmggal 16 Desember 1992
1. Dipl.Ing.Th.H Lumbantoruan
SebagaiKetua
merangkap Anggota
2. Ir. Sahala T. Sirnga
SebagaiSekretaris
merangkap Anggota
3. Ir. Rosid
SebagaiAnggota
4. Ir. Edi Iskanto
SebagaiAnggota
5. Ir. Komari
SebagaiAnggota
6. Ir. A. Kadim Basyari
SebagaiAnggota
7. Ir. Made Sudiarta
SebagaiAnggota
8. Ir. Sahat Pasaribu
SebagaiAnggota
9. Ir. Eden Napitupulu
SebagaiAnggota
10. Ir. Risuni Tridaya
SebagaiAnggota
11. Ir. Syarifudin Gozali
SebagaiAnggota
L2. Ir. E. Gultom
SebagaiAnggota
13. Ir. Hadi Pramono
SebagaiAnggota
14. Ir. Chusnul Hidayat
SebagaiAnggota
15. Ir. Syahril Muluk
SebagaiAnggota
16. Ir. Bambang Hermianto
SebagaiAnggota
-lv-
SPLN ll2 z 1994
DAFTAR ISI
Halaman:
PASAL 1. RUANG LINGKUP DAN TUJUAN
l.
Ruanghngkup
2.
Tujuan
PASAL 2. DEFINISI
-J .
Definisi
PASAL 3 . AMBANG BATAS KUAT MEDAN LISTRIK
DAN INDUKSI MEDAN MAKNIT
UNTUK MELINDUNGI MANUSIA
4.
Ambangbataskuat medanlistrik dan induksimedanmaknit untukmelindungimanusia
2
4.I
Ambangbatasuntukpengaruhlangsung
2
4.2
Ambang batas pengaruh tak langsung (dalam persiapan)
3
PASAL 4 - INSTRUMENTASI, KALIBRASI,
METODE PENGUKURAN
5.
Instrumenpengukur kuat medan listrik dan induksi medan maknit
5
6.
Kalibrasi
3
7.
Pengukurankuat medan listrik dan induksi medan maknit
3
-v-
SPLN ll2 z 1994
-vl-
SPLN ll2:1994
AMBANG BATAS KUAT MEDAN LISTRIK
DAN INDUKSI MEDAN MAKNIT
DI BAWAH SALURAN TEGANGAN TINGGI
DAN EKSTRA TINGGI
PASAL 1- RUANG LINGKUP DAN TUJUAN
1.
Ruang lingkup
Standar ini menetapkan kuat medan listrik dan induksi medan maknit dengan maksud melindungi manusia dari
pengaruh langsung medan listrik dan induksi medan maknit di bawah Saluran Tegangan Tingg dan Ekstra
Tinggr
Catatan:
Di samping penitamh lanesung dari medan, mungkin juga terjadi pengaruh tidak langsung *) akibat dekat alau menyentuh benda
lain yang dapat n':etrgakibatkanpelepasanmuatan dalam waktu pendek atau arus alih badan.
2
Tirjuan
Tujuan standar ini ialah untuk memberikan patokan bagi perencaruun pembangurnn dan pengoperasian Saluran
Tegangan Tinggi dan Ekstra Tinggi sedemikian rupa sehingga pengaruh medan listrik dan induksi medan
maknit dari Saluran Tegangan Tinggi dan Ekstra Tinggi yang akan ataupun sedangberoperasi tidak mengganggu
kesehatanmanusia yang berada di bawahnya.
PASAL
3.
2 . DEFINISI
Definisi
Dalam standar ini berlaku definisi-definisi berikut:
3.1
Medan yang tidakterganggu
Medan yang tidak terganggu adalah medan yang ada di suatu titik di ruang tanpa kehadiran benda lain di titik
tersebut.
Nilai medan listrik yang ddak terganggu digurnkan dalam menentukan kuat medan listrik, hal ini didasarkan pada
pertimbangan bahwa medan listrik di atau dekat permukaan benda pada umunurya benrbah besar dan arahnya.
Medan maknit umuilrnya tidak terganggu oleh kehadiran benda lain yang bukan bahan magnetik.
3.2
Kuat medan listrik
Kuat medan listrik adalah nilai maksimum vektor medan listrik yang berputar membentuk ellips, besar serta
arahnya digambarkan oleh sumbu-mayor ellips.
Tanda nrmus : E, Satuan : kV/m.
x) Nilai-nilai batas untuk pengaruhtidak langsung sedang dalam peniapan.
-1-
SPLN ll2:1994
3.3
Induksi medan maloit
Induksi medan maknit adalah nilai maksimum vektor kerapatan fluksi maknit yang berputar membentuk ellips,
besar serta arahnya digambarkan oleh sumbu mayor ellips.
Tanda rumus : B, Satuan : mili Tesla (mT)
3.4
Pengaruh medan pada manusia
Pengaruh medan pada manusia adalah pengaruh medan listrik dan medan maknit yang dapat mengakibatkan
gangguanbagi manusia. Dalam hal ini dibedakan antarapengamhlangsung dan pengamh tidak langsung.
3.4.I
Pengaruh langsungpada manusia
Pengamh langsung pada manusia adalah gangguan pada manusia oleh medan listrik atau medan maknit secara
langsung melalui udara tanpa melibatkanbenda lain
3.4.2
Pengaruh tidak langsungpado manusia
Penganrh tidak langsung pada manusia adalah gangguan pada manusia oleh medan listrik atau medan maknit
karena mendekat atau menyentuh benda lain.
PASAL 3. AMBANG BATAS KUAT MEDAN LISTRIK
DAN INDUKSI MEDAN MAKNIT
UNTUK MELINDUNGI MANUSIA
4.
Ambang batas kuat medan listrik dan induksi medan maknit untuk melindungi manusia
Ambang batas ditetapkan untuk kuat medan listrik maksimum dan induksi medan maknit maksimum, berlaku
untuk pematraanperlindungan manusia terliadap pengaruhlangsung *) medan listrik dan medan maknit.
4.1
Ambang
batas untukpengar'uh langsung
Ambang batas yang disebut di sini hanya berlaku bila terpapar pada medan di bawah Saluran Tegangan Tinggi
dan Ekstra Tinggl. Nilai yang diberikan adalah nilai efektif.
4.I.l
Ambang batas kuat medan listrik
Ambang batas nilai efektif kuat medan listrik Eu secaraterus menerus adalah :
Eu = l0 kV/m
Diukur/dihitung padaketinggian I m di atas tanah pada medanyang tidak terganggu.
*) Nilai batas untuk pengaruh tak langsung masih dalam persiapan.
-2-
SPLN ll2:199+
4.L2
Ambangbatasinduksimedanmaknit
Ambang batas nilai efektif induksi medanmaknit Bt secaraterusmenerusadalah:
Bb :0,5 mT
Diukur/dihitung padaketinggianI m di atastanahpadamedanyangtidak terganggu.
4.2
Ambang batosuntukpengaruhtak langsung(dalampersiapan).
PASAL 4 - INSTRUMENTASI, KALIBRASI'
METODE PENGUKURAN
S.
Instrumen pengukur kuat medan listrik dan induksi medan maknit
dipakai untuk mengukurkuat medanlistrik dan induksi medanmaknit sesuaidenganIEC 833
Instnrmen y3y11g
danAI.ISI/IEEE644.
6.
Kalibrasi
Kalibrasi irutnrmen pengukur kuat medan listrik dan induksi medan maknit sesuai dengan IEC 833 dan
ANSI./IEEE644.
7.
Pengukurankuat medanlistrik dan induksi medanmaknit
Carapengukurankuatmedanlistrik daninduksimedanmaknitsesuaidenganIEC 833danANSI/IEEE644.
-3-
