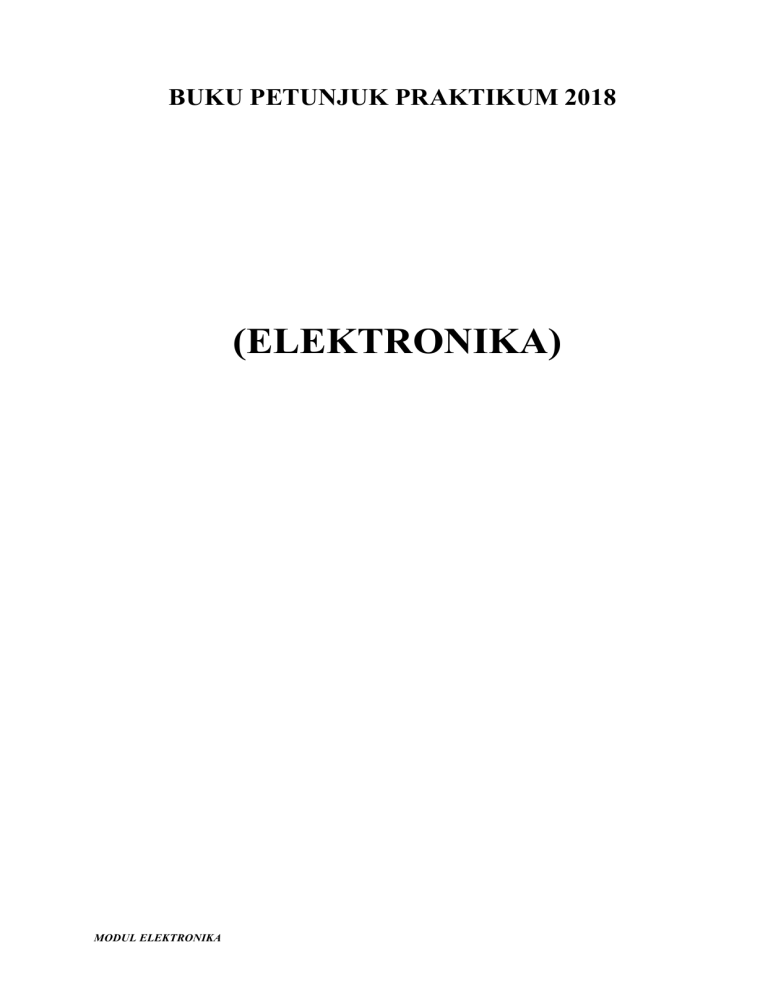

BUKU PETUNJUK PRAKTIKUM 2018

BUKU PETUNJUK PRAKTIKUM 2018
(ELEKTRONIKA)
MODUL ELEKTRONIKA
PERCOBAAN I
DIODA
1.1. Tujuan
1. Mengenal dioda dan pemakaiannya
2. Memahami polaritas dan cara perangkaian yang benar
1.2 Tugas Pendahuluan
1. Gambarkan rangkaian half wave rectifier dan fullwave rectifier.
2. Gambarkan gelombang output dari no 1.
3. Jelaskan tentang dioda zener dan karakteristiknya !
1.3 Referensi
Boyslestad, R.Nashelsky, L. 1996 “Electronics Devices and Circuit Theory”, Englewood Cliffs, New
Jersey, Prentice Hall
1.4 Peralatan yang dibutuhkan

Modul 1 dan 2 board praktikum elektronika dasar

Voltmeter

Amperemeter

Function Generator

Osiloskop
1.5 Percobaan
1.5.1 Karakteristik dioda 1
Gambar 1.1. Rangkaian Karakteristik dioda 1
Langkah percobaan :
1.
Hubungkan titik 3 dengan titik 4
2.
Pasang voltmeter di titik 6 dan 7
3.
Pasang amperemeter di titik 8 dan 9
4.
Nyalakan catu daya dan atur potensiometer ADJUST sedemikian rupa sehingga voltmeter 12 V
MODUL ELEKTRONIKA
5.
Catat nilai arus yang terbaca pada amperemeter !
6.
Matikan catu daya
7.
Lepas sambungan di titik 4 dan pindahkan ke titik 5 sehingga titik 3 terhubung dengan titik 5 dan
lakukan seperti pada no 4 dan 5
8.
1.5.2
Isi tabel berikut :
DATA HASIL PERCOBAAN
TABEL 1.1 KARAKTERISTIK DIODA 1
Rangkaian
Arus (mA)
Forward bias
Reverse bias
1.5.3
ANALISA DATA
1.5.4
KESIMPULAN
1.5.5
KARAKTERISTIK DIODA 2
Gambar 1.2 Rangkaian Karakteristik dioda 2
Langkah percobaan :
1.
Hubungkan titik 14 dengan titik 15
2.
Pasang voltmeter di titik 10 dan 11 dan di titik 12 dan 13 atau jika hanya terdapat 1 voltmeter, gunakan
secara bergantian.
3.
Pasang amperemeter di titik 17 dan 18
4.
Nyalakan catu daya dan atur potensiometer ADJUST sedemikian rupa mengikuti tabel di bawah ini.
5.
Catat nilai arus yang terbaca pada amperemeter !
MODUL ELEKTRONIKA
1.5.6
DATA HASIL PERCOBAAN
TABEL 1.2 KARAKTERISTIK DIODA 2 FORWARD BIAS
V
Vr
Vd = V - Vr
I (mA)
0.5
1.0
1.5
2.0
2.5
3.0
6.
Gambarkan grafik I terhadap Vd (I : sumbu Y, Vd : sumbu X)
GRAFIK 1.1 HUBUNGAN Vd DAN I PADA TABEL 1.2
7.
Matikan catu daya, lepas hubungan di titik 14 dan 15 dan pindahkan ke titik 14 dan 16. Ulangi lagi
percobaan di atas dan isilah tabel berikut:
TABEL 1.3 KARAKTERISTIK DIODA 2 REVERSE BIAS
V
Vr
Vd = V - Vr
I (mA)
0.5
1.0
1.5
2.0
2.5
3.0
8.
Gambarkan grafik I terhadap Vd (I : sumbu Y, Vd : sumbu X)
GRAFIK 1.2 HUBUNGAN Vd DAN I PADA TABEL 1.3
1.5.7
ANALISA DATA
1.5.8
KESIMPULAN
1.5.9
PERTANYAAN
1.
Pada percobaan A, mengapa saat dioda forward bias arus yang dialirkan lebih besar daripada di
reversed.
2.
Pada percobaan B, pada nilai berapakah I mulai naik secara signifikan ? Jelaskan !
MODUL ELEKTRONIKA
1.5.10
DIODA ZENER
Gambar 1.3 Rangkaian DIODA ZENER
Langkah percobaan :
1.
Hubungkan titik 23 dengan titik 24
2.
Pasang voltmeter di titik 19 dan 20 dan di titik 21 dan 22 atau jika hanya terdapat 1 voltmeter, gunakan
secara bergantian.
1.5.11
3.
Pasang amperemeter di titik 26 dan 27
4.
Nyalakan catu daya dan atur potensiometer ADJUST sedemikian rupa mengikuti tabel di bawah ini.
5.
Catat nilai arus yang terbaca pada amperemeter !
DATA HASIL PERCOBAAN
TABEL 1.4 DIODA ZENER 4V7
V
Vr
Vd = V - Vr
I (mA)
3.0
6.0
9.0
12.0
15.0
6.
Gambarkan grafik untuk percobaan di atas.
GRAFIK 1.3 HUBUNGAN Vd DAN I PADA DIODA ZENER 4V7
7.
Ulangi lagi untuk titik 23 dan 25
TABEL 1.5 DIODA ZENER 6V2
V
Vr
Vd = V - Vr
I (mA)
3.0
6.0
9.0
12.0
15.0
8.
Gambarkan grafik untuk percobaan di atas.
GRAFIK 1.4 HUBUNGAN Vd DAN I PADA DIODA ZENER 6V2
1.5.12
ANALISA DATA
1.5.13
KESIMPULAN
MODUL ELEKTRONIKA
1.5.14
PERTANYAAN
1.
1.5.15
Dari percobaan di atas, jelaskan cara kerja dari dioda zener
PENYEARAH SETENGAH GELOMBANG (HALF WAVE RECTIFIER)
Perhatikan gambar berikut:
Gambar 1.4 Rangkaian HALF WAVE RECTIFIER
Langkah percobaan :
1.5.16
1.
Pasang osiloskop dan taruh probe di titik 29 dan 30. Gambarkan !
2.
Pasang osiloskop dan taruh probe di titik 31 dan 34. Gambarkan !
3.
Hubungkan titik 31 dan 32, dan pasang osiloskop dan taruh probe di titik 33 dan 34. Gambarkan !
DATA HASIL PERCOBAAN
GAMBAR 1.9 GELOMBANG INPUT PENYEARAH SETENGAH GELOMBANG
GAMBAR 1.10 GELOMBANG OUTPUT PENYEARAH SETENGAH GELOMBANG
GAMBAR 1.11 GELOMBANG OUTPUT DC HALF WAVE RECTIFIER
1.5.17
ANALISA DATA
1.5.18
KESIMPULAN
1.5.19
PERTANYAAN
1.
1.5.20
Dari percobaan di atas, jelaskan cara kerja penyearah 1/2 gelombang !
PENYEARAH GELOMBANG PENUH (FULL WAVE RECTIFIER)
Perhatikan gambar berikut:
Gambar 1.5 Rangkaian FULL WAVE RECTIFIER
MODUL ELEKTRONIKA
Langkah percobaan
1.5.21
1.
Pasang osiloskop dan taruh probe di titik 35 dan 36. Gambarkan !
2.
Pasang osiloskop dan taruh probe di titik 37 dan 40. Gambarkan !
3.
Hubungkan titik 37 dan 38, dan pasang osiloskop dan taruh probe di titik 39 dan 40. Gambarkan !
DATA HASIL PERCOBAAN
GAMBAR 1.12 GELOMBANG INPUT PENYEARAH GELOMBANG PENUH
GAMBAR 1.13 GELOMBANG OUTPUT PENYEARAH GELOMBANG PENUH
GAMBAR 1.14 GELOMBANG OUTPUT DC FULL WAVE RECTIFIER
1.5.22
ANALISA DATA
1.5.23
KESIMPULAN
1.5.24
PERTANYAAN
1.
1.5.25
Dari percobaan di atas, jelaskan cara kerja penyearah gelombang penuh !
SERIES CLIPPER
Perhatikan gambar berikut:
Gambar 1.6 Rangkaian SERIES CLIPPER
Langkah percobaan :
1.
Hubungkan titik 41 dan 42 ke function generator , tetapi generator masih dalam keadaan off.
2.
Hubungkan titik 43 dengan 44 dan 45 dengan 48
3.
Taruh probe osiloskop di titik 49 dan 50 dan taruh probe yang lain di titik 41 dan 42 atau digunakan
secara bergantian
4.
Nyalakan function generator set frekuensi sebesar 1khz dan catatlah gambarnya di titik 41 dan 42 serta
49 dan 50.
1.5.26
5.
Matikan function generator, pindah hubungan menjadi 43 dan 46 serta 47 dan 48
6.
Nyalakan function generator dan catatlah gambar pada kedua titik
DATA HASIL PERCOBAAN
GAMBAR 1.15 GELOMBANG INPUT SERIES CLIPPER
GAMBAR 1.16 GELOMBANG OUTPUT SERIES CLIPPER NEGATIF
GAMBAR 1.17 GELOMBANG OUTPUT SERIES CLIPPER POSITIF
1.5.27
ANALISA DATA
1.5.28
KESIMPULAN
1.5.29
PERTANYAAN
1.
Apakah fungsi dari series clipper dan bagaimana cara kerjanya
MODUL ELEKTRONIKA
1.5.30
SHUNT CLIPPER
Perhatikan gambar berikut:
Gambar 1.7 Rangkaian SHUNT CLIPPER
1.
Hubungkan titik 51 dan 52 ke function generator , tetapi generator masih dalam keadaan off.
2.
Hubungkan titik 53 dengan 54
3.
Taruh probe osiloskop di titik 56 dan 57 dan taruh probe yang lain di titik 51 dan 52 atau digunakan
secara bergantian
4.
Nyalakan function generator set frekuensi sebesar 1 khz dan catatlah gambarnya di titik 51 dan 52
serta 56 dan 57.
1.5.31
5.
Matikan function generator, pindah hubungan menjadi 53 dan 55
6.
Nyalakan function generator dan catatlah gambar pada kedua titik
DATA HASIL PERCOBAAN
GAMBAR 1.18 GELOMBANG INPUT SHUNT CLIPPER
GAMBAR 1.19 GELOMBANG OUTPUT SHUNT CLIPPER POSITIF
GAMBAR 1.20 GELOMBANG OUTPUT SHUNT CLIPPER NEGATIF
1.5.32
ANALISA DATA
1.5.33
KESIMPULAN
1.5.34
PERTANYAAN
1.
Apakah fungsi dari shunt clipper dan bagaimana cara kerjanya ?
MODUL ELEKTRONIKA
1.5.35
CLAMPER
Perhatikan gambar berikut:
Gambar 1.8 Rangkaian CLAMPER
1.
Hubungkan titik 58 dan 59 ke function generator , tetapi generator masih dalam keadaan off.
2.
Hubungkan titik 60 dengan 61
3.
Taruh probe osiloskop di titik 63 dan 64 dan taruh probe yang lain di titik 58 dan 59 atau digunakan
secara bergantian
4.
Nyalakan function generator (SQUARE WAVE) set frekuensi sebesar 1 kHz dan catatlah gambarnya
di titik 63 dan 64 serta 58 dan 59.
1.5.36
5.
Matikan function generator, pindah hubungan menjadi 60 dan 62
6.
Nyalakan function generator dan catatlah gambar pada kedua titik
DATA HASIL PERCOBAAN
GAMBAR 1.21 GELOMBANG INPUT CLAMPER
GAMBAR 1.22 GELOMBANG OUTPUT CLAMPER POSITIF
GAMBAR 1.23 GELOMBANG OUTPUT CLAMPER NEGATIF
1.5.37
ANALISA DATA
1.5.38
KESIMPULAN
1.5.39
PERTANYAAN
1.
Apakah fungsi dari clamper dan bagaimana cara kerjanya ?
MODUL ELEKTRONIKA
PERCOBAAN 2
SINGLE STAGE AMPLIFIER
2.1. Tujuan
Memahami cara kerja amplifier
2.2. Tugas Pendahuluan
1.
Jelaskan mengapa terjadi perbedaan fase pada amplifier CE (Common Emitter) !
2.
Apa pengaruh feedback pada rangkaian amplifier ?
3.
Jelaskan pengaruh suhu terhadap transistor !
2.3. Referensi
Boyslestad, R.Nashelsky, L. 1996 “Electronics Devices and Circuit Theory”, Englewood Cliffs, New
Jersey, Prentice Hall
2.4. Peralatan yang dibutuhkan

Modul 3

Voltmeter

Amperemeter
2.5 Percobaan
2.5.1 DC CURRENT GAIN
Perhatikan gambar berikut:
Gambar 2.1 Rangkaian DC Current Gain
Langkah Percobaan :
1.
Pasang amperemeter 67 - 68 dan 69 - 70.
2.
Dengan mengatur potensiometer, isilah tabel berikut ini :
3.
Carilah gainnya dengan rumus :
gain 
2.5.2
DATA HASIL PERCOBAAN
TABEL 2.1 DC CURRENT GAIN
MODUL ELEKTRONIKA
I c
I B
No
IB (uA)
1
10
2
20
IC (mA)
2.5.3
ANALISA PERHITUNGAN (mencari nilai gain dg rumus)
2.5.4
ANALISA DATA
2.5.5
KESIMPULAN
2.5.6
PERTANYAAN
1.
2.5.7
Apakah fungsi dari arus basis rangkaian diatas?
AC GAIN
Perhatikan gambar berikut:
Gambar 2.2. Rangkaian AC Gain
Langkah Percobaan :
1.
Matikan catu daya terlebih dulu. Begitupula pada function generator dan osiloskop.
2.
Hubungkan titik 71 dengan function generator (+) dan titik 72 dengan function generator (-)
3.
Hubungkan titik 74 dengan osiloskop (+) dan titik 75 dengan osiloskop (-)
4.
Nyalakan catu daya. dan aturlah potensiometer agar tegangan di titik A = 0. (Tidak ada arus basis, Ib
= 0)
5.
Hidupkan function generator dan osiloskop. Pilih frekuensi sembarang pada function generator. Amati
pada osiloskop perubahan yang terjadi pada saat amplitudo function generator dinaikkan dan
diturunkan.
6.
Kemudian aturlah potensiometer sehingga ada tegangan di titik A, ukur tegangan di titik A dan B
kemudian hitunglah Ib dengan rumus :
IB 
MODUL ELEKTRONIKA
V A  VB
100 K
7.
Amati pula pada osiloskop apabila arus basis dinaikkan dan diturunkan dengan mengatur potensiometer
pada modul. Carilah gambar yang paling baik dan paling besar amplitudonya. Kemudian hitunglah
gainnya!
2.5.8
DATA HASIL PERCOBAAN
TABEL 2.2 AC CURRENT GAIN
No
Va(V)
Vb(V)
1
GAMBAR 2.4 GELOMBANG OUTPUT AC GAIN
2.5.9
ANALISA PERHITUNGAN (mencari nilai arus basis dg rumus)
2.5.10
ANALISA DATA
2.5.11
KESIMPULAN
2.5.12
PERTANYAAN
1.
Jelaskan apa yang anda ketahui tentang penguatan sinyal DC pada transistor bipolar !
2.
Jelaskan apa yang anda ketahui tentang penguatan sinyal AC pada transistor bipolar !
3.
Apakah penguatan sinyal AC tergantung pada nilai resistor ? Jelaskan
4.
Jelaskan apa yang anda ketahui tentang impedansi input pada transistor bipolar dan jelaskan pula
hubungannya dengan penguatan sinyal AC !
5.
2.5.13
Apakah impedansi input juga mempengaruhi penguatan DC ? Jelaskan
AC DISTORSI
Perhatikan gambar berikut:
Gambar 2.3 Distorsi
Langkah percobaan :
1.
Matikan catu daya terlebih dulu.
2.
Hubungkan titik 76 dengan function generator (+) dan titik 77 dengan function generator (-)
3.
Hubungkan titik 79 dengan osiloskop(+) dan titik 80 dengan osiloskop(-)
4.
Nyalakan semuanya .
5.
Atur potensiometer hingga VA 0.8V
6.
Atur function generator (sinus) set frekuensi sebesar 1 khz hingga terlihat sinyal di osiloskop.
Gambarkan !
MODUL ELEKTRONIKA
7.
Atur function generator (segitiga) set frekuensi sebesar 1 khz hingga terlihat sinyal di osiloskop.
Gambarkan !
2.5.14
DATA HASIL PERCOBAAN
GAMBAR 2.5 GELOMBANG OUTPUT AC DISTORSI
2.5.15
ANALISA DATA
2.5.16
KESIMPULAN
2.5.17
PERTANYAAN
1.
Jelaskan mengapa anda mendapatkan gambar output yang seperti itu !
2.
Bagaimana kita bisa menghilangkan distorsi?
MODUL ELEKTRONIKA
PERCOBAAN 3
MULTISTAGE AMPLIFIER DAN OPERATIONAL AMPLIFIER
3.1. Tujuan
1.
Memahami multistage amplifier
2.
Memahami pengertian kopling antar tahap
3.2. Tugas Pendahuluan
1.
Jelaskan kegunaan dari multistage amplifier !
2.
Jelaskan tentang Op Amp !
3.
Jelaskan Feedback negative dan Feedback positif !
4.
Jelaskan karakteristik LM741 !
3.3. Referensi
Boyslestad, R.Nashelsky, L. 1996 “Electronics Devices and Circuit Theory”, Englewood Cliffs, New
Jersey, Prentice Hall
3.4. Peralatan

Function generator

Osiloskop

Voltmeter

Amperemeter
3.5 Percobaan
3.5.1 STAGE A
Gambar 3.1 Rangkaian Stage A
MODUL ELEKTRONIKA
Langkah Percobaan :
3.5.2
1.
Matikan catu daya
2.
Hubungkan function generator(+) ke titik 81 dan function generator(-) ke titik 82.
3.
Hubungkan osiloskop(+) ke titik 83 dan osiloskop (-) ke titik 85.
4.
Nyalakan semuanya
5.
Aturlah function generator sehingga mengeluarkan sinyal sinus dengan frekuensi 1kHz
6.
Gambarkan sinyal yang kelihatan di osiloskop, kemudian tentukan gain nya
STAGE B
Gambar 3.2. Rangkaian Stage B
Langkah Percobaan :
3.5.3
1.
Matikan catu daya
2.
Hubungkan function generator(+) ke titik 83 dan function generator(-) ke titik 82.
3.
Hubungkan osiloskop(+) ke titik 84 dan osiloskop (-) ke titik 85.
4.
Nyalakan semuanya
5.
Aturlah function generator sehingga mengeluarkan sinyal sinus dengan frekuensi 1kHz
6.
Gambarkan sinyal yang kelihatan di osiloskop, kemudian tentukan gain nya
FULL STAGE
Langkah Percobaan :
1.
Matikan catu daya
2.
Hubungkan function generator(+) ke titik 81 dan function generator(-) ke titik 82.
3.
Hubungkan osiloskop (+) ke titik 84 dan osiloskop (-) ke titik 85.
4.
Nyalakan semuanya
5.
Aturlah function generator sehingga mengeluarkan sinyal sinus dengan frekuensi 1kHz
6.
Gambarkan sinyal yang kelihatan di osiloskop, kemudian tentukan gain total nya
MODUL ELEKTRONIKA
3.5.4
OPERATIONAL AMPLIFIER
Gambar 3.3. Rangkaian Op Amp
Langkah Percobaan :
1.
Matikan catu daya
2.
Biarkan titik 88 dan 89 terbuka
3.
Hubungkan titik 86 dan 87 ke GND
4.
Aturlah offset dengan mengubah potensiometer agar di dapat output 0 volt. Gunakan voltmeter di titik
90 dan 91
3.6
5.
Jika output 0 volt tidak bisa diperoleh, carilah yang paling mendekati dengan 0, kemudian catatlah
6.
Sambungkan titik 88 dan 89, kemudian ukurlah tegangan outnya dengan voltmeter
DATA HASIL PERCOBAAN
GAMBAR 3.4 GELOMBANG OUTPUT STAGE A
GAMBAR 3.5 GELOMBANG OUTPUT STAGE B
GAMBAR 3.6 GELOMBANG OUTPUT FULLSTAGE
3.7
ANALISA DATA
3.8
KESIMPULAN
3.9
PERTANYAAN
Pertanyaan :
1.
Hitunglah gain stage A dan B, kemudian full stagenya secara teoritis kemudian bandingkan hasilnya
dengan hasil percobaan
2.
Apakah metode kopling memberikan hasil yang memuaskan ? Jelaskan !
3.
Pada saat tidak ada input, apakah output Op Amp dapat mendekati 0 ? Jelaskan !
4.
Apa fungsi dari feedback?
5.
Apa perberdaan IC 741 dengan BC 107 ?
MODUL ELEKTRONIKA
PERCOBAAN 4
RANGKAIAN DAYA
4.1. Tujuan
1. Mengetahui cara kerja dan fungsi dari power amplifier
2. Dapat merancang power amplifier dengan metode push pull
4.2. Tugas Pendahuluan

Jelaskan apa yang dimaksud dengan power amplier kelas A, B dan AB !

Jelaskan tentang cacat penyeberangan !

Jelaskan tentang dioda zener sebagai voltage regulator !

Apa yang dimaksud efisiensi pada amplifier !
4.3. Referensi
Boyslestad, R.Nashelsky, L. 1996 “Electronics Devices and Circuit Theory”, Englewood Cliffs, New
Jersey, Prentice Hall
4.4. Peralatan yang dibutuhkan

Function Generator

Osilsokop
4.5. Percobaan
Gambar 4.1. Rangkaian Push pull
Langkah Percobaan :
1.
Matikan catu daya
2.
Hubungkan function generator(+) ke titik 92 dan function generator(-) ke titik 93 dan ukur tegangan
Vin(AC)
3.
Pada fuction generator pilih frekuensi 1k gelombang sinus
4.
Hubungkan osiloskop(+) ke titik 94 dan osiloskop(-) ke titik 95 dan ukur tegangan Vout(AC)
5.
Pada osiloskop V/Div 500mV, T/Div 250us
6.
Putar frekuensi pada function generator sesuai VPP yang diinginkan
MODUL ELEKTRONIKA
4.6 DATA HASIL PERCOBAAN
GAMBAR 4.1 GELOMBANG OUTPUT VPP 0.0 V
GAMBAR 4.2 GELOMBANG OUTPUT VPP 0.2 V
GAMBAR 4.3 GELOMBANG OUTPUT VPP 0.4 V
GAMBAR 4.4 GELOMBANG OUTPUT VPP 0.6 V
GAMBAR 4.5 GELOMBANG OUTPUT VPP 0.7 V
GAMBAR 4.6 GELOMBANG OUTPUT VPP 0.9 V
GAMBAR 4.7 GELOMBANG OUTPUT VPP 1.1 V
4.7 ANALISA DATA
4.8 KESIMPULAN
4.9 PERTANYAAN
1.
Ulangi percobaan dengan simulasi PROTEUS ISIS (lampirkan sesudah halaman pertanyaan)print dan
2.
Bandingkan dan analisa data hasil percobaan dan hasil simulasi !
3.
Mengapa sinyal output hilang ketika tegangan sinyal generator diperkecil?
4.
Apa pengaruh impedansi output pada amplifier terhadap beban ? Jelaskan !
5.
Hitunglah efisiensi amplifier tersebut !
Av=Vout/Vin
MODUL ELEKTRONIKA
PERCOBAAN 5
OSCILLATOR
5.1. Tujuan
1. Memahami phase shift oscillator
2. Memahami astable multivibrator
5.2. Tugas Pendahuluan
1. Apa yang dimaksud dengan oscillator !
5.3. Referensi
Boyslestad, R.Nashelsky, L. 1996 “Electronics Devices and Circuit Theory”, Englewood Cliffs, New
Jersey, Prentice Hall
5.4. Peralatan

Osiloskop
5.5. Percobaan
5.5.1 PHASE SHIFT OSCILATOR
Gambar 5.1. Phase Shift Oscillator
Langkah Percobaan
1.
Matikan catu daya
2.
Hubungkan osiloskop di titik 96 dan 97
3.
Pada osiloskop V/Div 2V, 500us T/Div
4.
Nyalakan catu daya, dan lihat sinyal yang dihasilkan
5.
Sinyal apakah yang anda lihat? Hitunglah frekuensi dan amplitudonya !
MODUL ELEKTRONIKA
5.5.2 ASTABLE MULTIVIBRATOR
99
98
100
Gambar 5.2. Rangkaian Astable Multivibrator
Langkah Percobaan :
5.6
1.
Matikan catu daya
2.
Hubungkan osiloskop di titik 99 dan 100 untuk CH1 dan 98 dan 100 untuk CH2.
3.
Nyalakan catu daya, dan lihat sinyal yang dihasilkan. pada osiloskop, tampilkan sinyal secara DUAL
4.
Sinyal apakah yang anda lihat? Hitunglah frekuensi dan amplitudonya !
5.
Bagaimanakah fase dari kedua sinyal
DATA HASIL PERCOBAAN
GAMBAR 5.3 GELOMBANG OUTPUT PHASE SHIFT OSCILATOR
GAMBAR 5.4 GELOMBANG OUTPUT 1 ASTABLE MULTIVIBRATOR
GAMBAR 5.5 GELOMBANG OUTPUT 2 ASTABLE MULTIVIBRATOR
5.7
ANALISA PERHITUNGAN
Hitunglah frekuensi dan amplitudonya pada output pertama astable multivibrator?
5.8
ANALISA DATA
5.9
KESIMPULAN
MODUL ELEKTRONIKA
