Perancangan Jaringan Air Bersih Kabupaten Gunungkidul

1

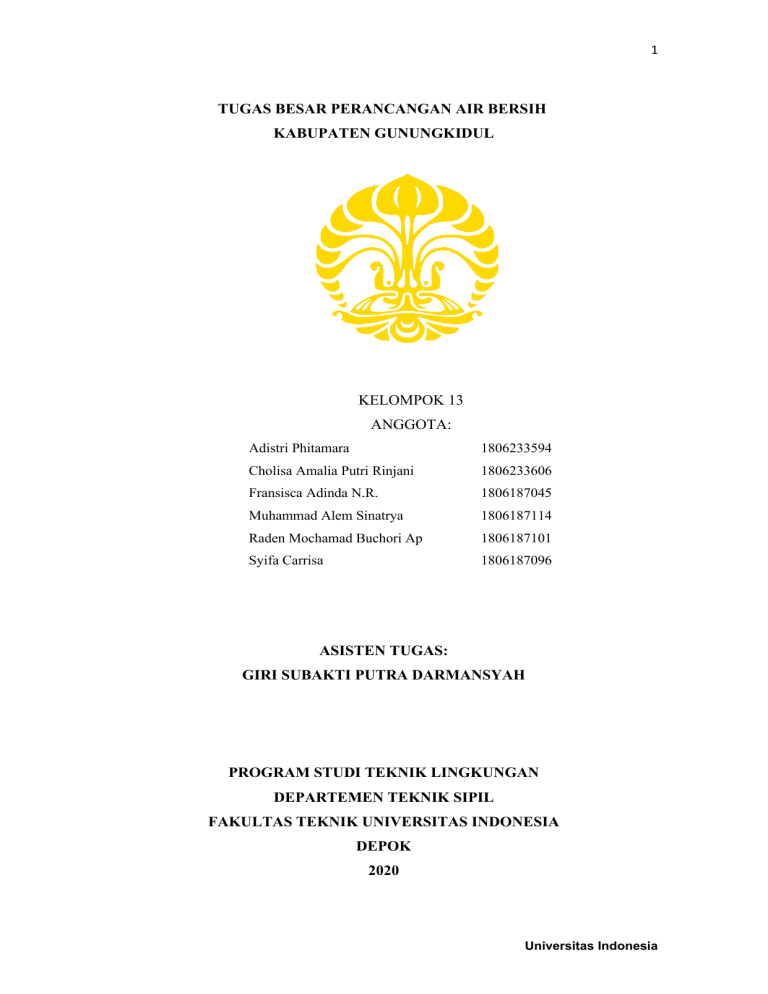

TUGAS BESAR PERANCANGAN AIR BERSIH
KABUPATEN GUNUNGKIDUL
KELOMPOK 13
ANGGOTA:
Adistri Phitamara
1806233594
Cholisa Amalia Putri Rinjani
1806233606
Fransisca Adinda N.R.
1806187045
Muhammad Alem Sinatrya
1806187114
Raden Mochamad Buchori Ap
1806187101
Syifa Carrisa
1806187096
ASISTEN TUGAS:
GIRI SUBAKTI PUTRA DARMANSYAH
PROGRAM STUDI TEKNIK LINGKUNGAN
DEPARTEMEN TEKNIK SIPIL
FAKULTAS TEKNIK UNIVERSITAS INDONESIA
DEPOK
2020
Universitas Indonesia
2
KATA PENGANTAR
Puji syukur penulis panjatkan kehadirat Tuhan Yang Maha Esa karena dengan
rahmat dan karunia-Nya atas rahmat dan berkat-Nya yang senantiasa menaungi penulis
dalam proses penyusunan laporan ini, sehingga dapat dikerjakan dan diselesaikan tepat
waktu dan tanpa kurang suatu apapun.
Laporan yang berjudul Perancangan Jaringan Air Bersih Kabupaten
Gunungkidul ini bertujuan untuk memenuhi tugas besar mata kuliah Perancangan
Jaringan Teknik Lingkungan. Laporan ini membahas tentang kondisi eksisting
pengelolaan air bersih pada Kabupaten Gunungkidul, yang digunakan oleh penulis
sebagai acuan untuk merancang jaringan air bersih yang mumpuni untuk 20 tahun ke
depan di Kabupaten Gunungkidul (dari tahun 2020 hingga 2040). Oleh karena itu, penulis
ingin berterimakasih kepada:
1.
Dosen mata kuliah Perancangan Jaringan Teknik Lingkungan, yaitu Prof. Dr. Ir.
Djoko M. Hartono, S.E, M.Eng., Dr. Nyoman Suwartha, S.T., M.Ag., dan Dr. RM
Sandyanto Adityosulindro, S.T., M.T., atas ilmu dan materi pembelajaran yang telah
diberikan.
2.
Asisten pembimbing tugas besar Perancangan Jaringan Teknik Lingkungan, Giri
Subakti Putra Darmasyah, atas bimbingan dan arahan dalam proses pengerjaan laporan
ini.
3.
Rekan-rekan program studi S1 Teknik Lingkungan beserta segala pihak terkait
yang telah membantu penulis untuk menyelesaikan laporan, secara langsung ataupun
tidak langsung.
Demikian laporan ini penulis susun. Penulis ingin memohon maaf atas
kekurangan dan kata-kata dalam laporan ini yang kurang berkenan di hati pembaca
sekalian. Harapannya, laporan ini dapat bermanfaat bagi pembaca dan pihak terkait dalam
membangun dan merancang pengolahan dan jaringan limbah cair domestik yang lebih
baik untuk masa yang akan datang.
Atas perhatiannya, penulis ucapkan terima kasih.
Jakarta, 20 Oktober 2020
Penulis
Universitas Indonesia
3
DAFTAR ISI
KATA PENGANTAR .....................................................................................................2
BAB 1 PENDAHULUAN ................................................................................................9
1.1 Latar Belakang Masalah .........................................................................................9
1.2 Tujuan Penulisan .....................................................................................................9
1.3 Batasan Masalah ......................................................................................................9
1.4 Manfaat Penulisan .................................................................................................10
1.5 Sistematika Penulisan ............................................................................................10
BAB 2 GAMBARAN UMUM .......................................................................................12
2.1 Kondisi Geografis, Topografis, dan Tata Guna Lahan ......................................12
2.1.1 Kondisi Geografis ............................................................................................... 12
2.1.2 Topografi ............................................................................................................ 15
2.1.3 Tata Guna Lahan ................................................................................................ 17
2.2 Kondisi Demografis, Infrastruktur, dan Fasilitas Perkotaan ............................26
2.2.1 Kondisi Demografis ............................................................................................ 26
2.2.2 Infrastruktur dan Fasilitas Perkotaan .................................................................. 28
2.3 Kondisi Sistem Penyediaan Air Minum ...............................................................38
2.4 Arah Pengembangan Kota dan Penyediaan Air Minum ...................................41
2.4.1 Arah Pengembangan Kota .................................................................................. 41
2.4.2 Penyediaan Air Minum ....................................................................................... 43
BAB 3 PERENCANAAN SISTEM PENYEDIAAN AIR MINUM ..........................46
3.1 Lingkup dan Zonasi Wilayah Pelayanan .............................................................46
3.2 Proyeksi Penduduk ................................................................................................46
3.3 Standar, Proyeksi, dan Pentahapan Air Minum .................................................48
3.3.1
3.3.2
3.3.3
3.3.4
3.3.5
3.3.6
3.3.7
3.3.8
3.3.9
3.3.10
Standar Kebutuhan Air Minum .......................................................................... 48
Kawasan Permukiman ........................................................................................ 54
Fasilitas Pemerintahan ........................................................................................ 59
Fasilitas Pendidikan ............................................................................................ 63
Fasilitas Komersil ............................................................................................... 64
Fasilitas Kebudayaan dan Rekreasi .................................................................... 66
Fasilitas Kesehatan ............................................................................................. 67
Fasilitas Peribadatan ........................................................................................... 69
Penanganan Kebakaran....................................................................................... 72
Penanganan Kebocoran ...................................................................................... 72
Universitas Indonesia
4
3.3.11 Qqavg, Qmax, Qpeak ......................................................................................... 73
3.3.12 Pentahapan untuk IPAM dengan Q desain ......................................................... 73
3.4 Distribusi Spasial Kebutuhan Air Minum ...........................................................74
3.5 Sumber Air Baku dan Lokasi IPAM....................................................................77
3.6 Sistem Distribusi dan Tipe Pengaliran.................................................................79
BAB 4 PERENCANAAN SISTEM DISTRIBUSI AIR MINUM ..............................84
4.1 Penempatan Jaringan Pipa Induk ........................................................................84
4.2 Pemilihan Material Pipa ........................................................................................85
4.3 Analisis Loop, Node, Aliran dan Panjang Segmen Pipa ....................................88
4.4 Analisis Debit, Dimensi Pipa, Kecepatan Aliran .................................................90
4.5 Evaluasi Headloss dan Debit Koreksi.................................................................102
4.6 Identifikasi Kebutuhan Aksesoris Pipa..............................................................105
4.6.1 Aksesoris Pipa .................................................................................................. 105
4.6.2 Kebutuhan Pipa................................................................................................. 110
4.7 Evaluasi Tekanan Air ..........................................................................................114
4.8 Estimasi Volume Reservoir Distribusi ...............................................................116
BAB 5 PENUTUP ........................................................................................................121
5.1 Kesimpulan ...........................................................................................................121
5.2 Saran .....................................................................................................................121
Universitas Indonesia
5
DAFTAR TABEL
Tabel 2-1. Luas Wilayah dan Pembagian Daerah Administrasi Menurut Kecamatan di
Kabupaten Gunung Kidul 2019 ...................................................................................... 14
Tabel 2-2. Letak Geografis dan Kemiringan Kecamatan di Gunungkidul .................... 16
Tabel 2-3. Arahan Pola Ruang dan Struktur Ruang RTRW Kab. Gunungkidul Tahun
2010-2030 ....................................................................................................................... 18
Tabel 2-4. Kawasan Strategis Kab. Gunungkidul Tahun 2010-2030 ............................ 24
Tabel 2-5. Penggunaan Lahan Kabupaten Gunungkidul ............................................... 25
Tabel 2-6. Tata Ruang Kabupaten Gunungkidul ........................................................... 25
Tabel 2-7. Jumlah Penduduk Kota Jambi Menurut Golongan Umur dan Jenis Kelamin
di Kabupaten Gunungkidul Tahun 2019 ........................................................................ 26
Tabel 2-8. Sarana Pendidikan di Kabupaten Gunung Kidul Tahun 2019...................... 30
Tabel 2-9. Sarana Kesehatan di Gunungkidul pada Tahun 2019................................... 31
Tabel 2-10. Tenaga medis di Gunungkidul pada Tahun 2019 ....................................... 32
Tabel 2-11. Sarana Perdagangan dan Niaga Eksisting .................................................. 34
Tabel 2-12. Sarana Kebudayaan dan Rekreasi eksisting ............................................... 36
Tabel 2-13 Kondisi Pelayanan SPAMDES PDAM Tirta Handayani ............................ 40
Tabel 3-1. Proyeksi Jumlah Penduduk Kecamatan Gunungkidul ................................. 47
Tabel 3-2. Standar Kebutuhan Air Bersih atau Kriteria Perencanaan Air Bersih Untuk
Setiap Kategori Kota Berdasarkan Jumlah Penduduk .................................................... 49
Tabel 3-3. Kebutuhan Air Fasilitas Perkotaan ............................................................... 51
Tabel 3-4. Pemakaian Air Minimum Sesuai Penggunaan Gedung................................ 52
Tabel 3-5. Kebutuhan Air Bersih Permukiman Kecamatan Wonosari .......................... 54
Tabel 3-6.Kebutuhan Air Bersih Permukiman Kecamatan Playen ............................... 54
Tabel 3-7. Kebutuhan Air Bersih Permukiman Kecamatan Ponjong ............................ 55
Tabel 3-8. Kebutuhan Air Bersih Permukiman Kecamatan Semanu ............................ 55
Tabel 3-9. Kebutuhan Air Bersih Permukiman Kecamatan Karangmojo ..................... 56
Tabel 3-10. Kebutuhan Air Bersih Permukiman Kecamatan Semin ............................. 56
Tabel 3-11. Kebutuhan Air Bersih Permukiman Kecamatan Saptosari ........................ 57
Tabel 3-12. Kebutuhan Air Bersih Permukiman Kecamatan Panggang........................ 57
Tabel 3-13. Kebutuhan Air Bersih Permukiman Kecamatan Tepus.............................. 58
Tabel 3-14. Kebutuhan Air Bersih Permukiman Kecamatan Tanjungsari .................... 58
Tabel 3-15. Kebutuhan Air Kantor Kecamatan Per Kecamatan .................................... 59
Tabel 3-16. Kebutuhan Air Kantor Polisi Per Kecamatan ............................................. 59
Tabel 3-17. Kebutuhan Air Pos Pemadam Kebakaran Per Kecamatan ......................... 60
Tabel 3-18. Kebutuhan Kantor Pos Pembantu Per Kecamatan ..................................... 61
Tabel 3-19. Kebutuhan Stasiun Telepon Otomatis Per Kecamatan ............................... 61
Tabel 3-20. Kebutuhan Air Kantor KUA Per Kecamatan ............................................. 62
Tabel 3-21. Kebutuhan air SD Per Kecamatan .............................................................. 63
Tabel 3-22. Kebutuhan air SMP Per Kecamatan ........................................................... 63
Tabel 3-23. Kebutuhan air SMA Per Kecamatan .......................................................... 64
Tabel 3-24. Kebutuhan Air per Kecamatan Sarana Perdagangan Pertokoan ................ 64
Universitas Indonesia
6
Tabel 3-25. Kebutuhan Air per Kecamatan Sarana Perdagangan Pasar Tradisional ..... 65
Tabel 3-26. Kebutuhan Air per Kecamatan Sarana Perdagangan Toko/Warung .......... 65
Tabel 3-27. Kebutuhan Air Bioskop per Kecamatan ..................................................... 66
Tabel 3-28. Kebutuhan Air Gedung Serbaguna per Kecamatan................................... 66
Tabel 3-29. Kebutuhan Air Rumah Sakit Kecamatan ................................................... 67
Tabel 3-30. Kebutuhan Air Poliklinik Kecamatan ........................................................ 68
Tabel 3-31. Kebutuhan Air Puskesmas Kecamatan ....................................................... 68
Tabel 3-32. Kebutuhan Air Musholla Per Kecamatan ................................................... 69
Tabel 3-33. Kebutuhan Air Masjid Warga .................................................................... 69
Tabel 3-34. Kebutuhan Air Masjid Lingkungan ............................................................ 70
Tabel 3-35. Kebutuhan Air Masjid Kecamatan ............................................................. 70
Tabel 3-36. Penanganan Kebakaran .............................................................................. 72
Tabel 3-37. Penanganan Kebocoran .............................................................................. 72
Tabel 3-38. Besar Qavg. Qmax, dan Qpeak .................................................................. 73
Tabel 3-39. Besar Qavg. Qmax, dan Qpeak .................................................................. 73
Tabel 3-40. Debit Aliran per Kecamatan Kabupaten Gunungkidul .............................. 76
Tabel 3-41. Kualitas Air Sungai Winong ...................................................................... 78
Tabel 3-42. Debit Aliran IPAM Rencana ...................................................................... 79
Tabel 4-1. Koefisien Hazen-Williams untuk Setiap Material Pipa................................ 85
Tabel 4-2. Panjang Setiap Segmen Pipa pada Loop ...................................................... 89
Tabel 4-3. Debit Aliran Awal pada Setiap Segmen Pipa ............................................... 89
Tabel 4-4. Daerah yang Dilayani ................................................................................... 90
Tabel 4-5. Iterasi 2 Loop 1 ............................................................................................. 92
Tabel 4-6. Iterasi 3 Loop 1 ............................................................................................. 92
Tabel 4-7. Iterasi 4 Loop 1 ............................................................................................. 93
Tabel 4-8. Iterasi 5 Loop 1 ............................................................................................. 93
Tabel 4-9. Iterasi 6 Loop 1 ............................................................................................. 94
Tabel 4-10. Iterasi 7 Loop 1 ........................................................................................... 94
Tabel 4-11. Iterasi 1 Loop 2 ........................................................................................... 95
Tabel 4-12. Iterasi 2 Loop 2 ........................................................................................... 95
Tabel 4-13. Iterasi 3 Loop 2 ........................................................................................... 95
Tabel 4-14. Iterasi 4 Loop 2 ........................................................................................... 96
Tabel 4-15. Iterasi 5 pada Loop 2 .................................................................................. 96
Tabel 4-16. Iterasi 6 pada Loop 2 .................................................................................. 97
Tabel 4-17. Iterasi 7 pada Loop 2 .................................................................................. 97
Tabel 4-18. Iterasi 1 pada Loop 3 .................................................................................. 98
Tabel 4-19. Iterasi 2 pada Loop 3 .................................................................................. 98
Tabel 4-20. Iterasi 3 pada Loop 3 .................................................................................. 99
Tabel 4-21. Iterasi 4 pada Loop 3 .................................................................................. 99
Tabel 4-22. Iterasi 5 pada Loop 3 ................................................................................ 100
Tabel 4-23. Iterasi 6 pada Loop 3 ................................................................................ 100
Tabel 4-24. Iterasi 7 pada Loop 3 ................................................................................ 101
Universitas Indonesia
7
Tabel 4-25. Evaluasi Debit dan Headloss pada Loop 2 Iterasi 2 ................................. 103
Tabel 4-26. Evaluasi Debit dan Headloss pada Loop 2 Iterasi 2 ................................. 103
Tabel 4-27. Evaluasi Debit dan Headloss pada Loop 3 Iterasi 2 ................................. 103
Tabel 4-28. Evaluasi Debit dan Headloss pada Loop 1 Iterasi 3 ................................. 103
Tabel 4-29. Evaluasi Debit dan Headloss pada Loop 2 Iterasi 3 ................................. 104
Tabel 4-30. Evaluasi Debit dan Headloss pada Loop 3 Iterasi 3 ................................ 104
Tabel 4-31. Evaluasi Debit dan Headloss pada Loop 1 Iterasi 4 ................................. 104
Tabel 4-32. Evaluasi Debit dan Headloss pada Loop 2 Iterasi 4 ................................. 104
Tabel 4-33. Evaluasi Debit dan Headloss pada Loop 3 Iterasi 4 ................................. 105
Tabel 4-34. Evaluasi Debit dan Headloss pada Loop 3 Iterasi 4 ................................. 105
Tabel 4-35. Kebutuhan aksesoris pipa Kabupaten Gunungkidul................................. 111
Tabel 4-36. Kebutuhan aksesoris pipa Kabupaten Gunungkidul................................. 113
Tabel 4-37. Estimasi Penggunaan Air untuk Setiap Jam ............................................. 116
Tabel 4-38. Tabulasi Defisit-Surplus ........................................................................... 118
Universitas Indonesia
8
DAFTAR GAMBAR
Gambar 2-1. Wilayah Kabupaten Gunungkidul ........................................................... 13
Gambar 2-2. Peta Wilayah Kabupaten Gunungkidul.................................................... 13
Gambar 2-3. Peta Pola Ruang Wilayah Kab. Gunungkidul Tahun 2010 – 2030 ......... 17
Gambar 2-4. Peta Kawasan Strategis Wilayah Kab. Gunungkidul Tahun 2010-2030 . 17
Gambar 2-5. Peta Rencana Struktur Ruang Wilayah Kab. Gunungkidul Tahun 20102030 ................................................................................................................................ 23
Gambar 2-6. Peta Rencana Prasarana Wilayah Kab. Gunungkidul Tahun 2010-2030 23
Gambar 2-7. Sistem Pelayanan PDAM Tirta Handayani per September 2018 ............ 39
Gambar 2-8. Tema Pembangunan Kabupaten .............................................................. 42
Gambar 3-1. Grafik Kebutuhan Air Terhadap Jumlah Orang ...................................... 48
Gambar 3-2. Grafik Kebutuhan Air Terhadap Jumlah Sarana...................................... 50
Gambar 3-3. Peta Pola Ruang Wilayah Kab. Gunungkidul Tahun 2010 – 2030 ......... 74
Gambar 3-4. Batas Kecamatan Perencanaan Distribusi Air Bersih Kabupaten
Gunungkidul ................................................................................................................... 75
Gambar 3-5. Loop Perancangan Distribusi Air Minum Kabupaten Gunungkidul ....... 77
Gambar 3-6. Lokasi Penempatan Sumber Air Baku dan IPAM Rencana .................... 78
Gambar 3-7. Sistem Distribusi Air Minum................................................................... 79
Gambar 3-8. Sistem Distribusi Tipe Cabang ................................................................ 80
Gambar 3-9.Sistem Distribusi Tipe Arterial Loop........................................................ 81
Gambar 4-1. Sistem Distribusi Tipe Arterial Loop....................................................... 85
Gambar 4-2. Gambaran Loop Kabupaten Gunungkidul ............................................... 88
Gambar 4-3. Sambungan Socket ................................................................................. 106
Gambar 4-4. Elbow ..................................................................................................... 106
Gambar 4-5. Bend ....................................................................................................... 107
Gambar 4-6. Reducer .................................................................................................. 107
Gambar 4-7. Tee ......................................................................................................... 108
Gambar 4-8. Cap ......................................................................................................... 108
Gambar 4-9. Sambungan belok dan lurus, air valve, washout valve, dan gate valve pipa
HE Kabupaten Gunungkidul ........................................................................................ 110
Gambar 4-10. Jenis Sambungan Pipa yang Digunakan .............................................. 111
Gambar 4-11. Hasil Perhitungan Volume Reservoir dengan Metode Grafis ............. 120
Universitas Indonesia
9
BAB 1
PENDAHULUAN
1.1 Latar Belakang Masalah
Kabupaten Gunungkidul merupakan salah satu daerah dari kawasan Yogyakarta,
Indonesia dengan luas daerah 1.485,36 km2, kabupaten Gunungkidul di dominasi dengan
pegunungan yang merupakan bagian barat dari pegunungan Sewu atau pegunungan
Kapur selatan yang membentang sepanjang pulau Jawa. Kabupaten Gunungkidul
merupakan salah satu daerah dengan kepadatan jumlah penduduk tergolong rendah
dibandingkan dengan kabupaten lain di kawasan Yogyakarta dengan penduduk sebanyak
736.210 jiwa dengan komposisi laki laki sebanyak 355.282 jiwa dan perempuan sebanyak
380.928 jiwa pada tahun 2018. Dengan pertumbuhan populasi penduduk yang terus
meningkat maka kebutuhan jumlah sarana dan prasarana berbanding lurus dengan
peningkatan penduduk Kabupaten Gunungkidul. Dan salah satu fasilitas paling penting
dalam menunjang kehidupan penduduk adalah sarana penyediaan air bersih dan
pengelolaan limbah cair.
Maka dari itu diperlukan perencanaan dalam pembangunan pengelolaan sistem
persediaan air bersih dan pengumpulan air limbah. Untuk menunjang kehidupan
masyakarakat di Kabupaten Gunungkidul. yang berlangsung pada masa kini dan
persiapan masa yang akan datang untuk generasi selanjutnya
1.2 Tujuan Penulisan
Dari latar belakang di atas maka permasalahan yang dapat dirumuskan terkait
perancangan jaringan pengumpul air limbah domestik di Kabupaten Gunungkidul, yaitu:
1.
Bagaimana kondisi yang ada saat ini untuk sistem pengelolaan air bersih di
Gunungkidul?
2.
Bagaimana perencanan dan perancangan jaringan distribusi air bersih kawasan
Gunungkidul untuk 20 tahun yang akan datang?
1.3 Batasan Masalah
Adapun batasan pada pembahasan perancangan jaringan distribusi air bersih
Kabupaten Gunungkidul adalah sebagai berikut.
Universitas Indonesia
10
1. Objek studi Kabupaten Gunungkidul mencakup 9 kecamatan, yaitu Kecamatan
Wonosari, Kecamatan Playen, Kecamatan Ponjong, Kecamatan Semanu,
Kecamatan Karangmojo, Kecamatan Semin, Kecamatan Panggang, Kecamatan
Tepus, dan Kecamatan Tanjungsari
2. Pembahasan mengenai gambaran umum objek studi, perencanaan Sistem
Penyediaan Air Minum (SPAM), dan perancangan sistem distribusi air minum.
3. Proyeksi kebutuhan air bersih Kabupaten Gunungkidul, analisis distribusi spasial
kebutuhan air minum, tekanan air, volume reservoir, material perpipaan, serta
kebutuhan aksesoris pipa.
1.4 Manfaat Penulisan
Laporan ini berisikan informasi mengenai perencanaan dan perancangan
jaringan distribusi air bersih di Gunungkidul, yang telah melalui proses analisis dan
perhitungan. Adapun manfaat dari penulisan laporan ini adalah:
1.
Bagi pemerintah Kabupaten Gunungkidul
Laporan ini diharapkan dapat menjadi salah satu bayangan dalam merencanakan
dan merancang sistem pengolahan air bersih di Gunungkidul hinga 20 tahun
yang akan datang.
2.
Bagi Penulis
Manfaat yang diharapkan adalah dapat menerapkan metode atau ilmu yang
diperoleh selama perkuliahan Perancangan Jaringan Teknik Lingkungan dan
melatih menganalisa masalah dan mencari solusinya.
3.
Bagi Pembaca
Dapat menjadikan laporan ini sebagai bahan pengetahuan serta sebagai
perbandingan dan sumber acuan untuk bidang kajian yang sama.
1.5 Sistematika Penulisan
Untuk memudahkan penulisan laporan, sistematika penulisan yang digunakan
oleh penulis dalam menyusun laporan ini adalah sebagai berikut.
1. Bab 1 berisi tentang pendahuluan yang terdiri dari latar belakang pembuatan tugas
besar atau laporan ini. Dalam bab 1 juga terdapat tujuan penulisan, ruang lingkup,
manfaat penulisan serta rumusan masalah.
Universitas Indonesia
11
2. Bab 2 penulis akan membahas secara rinci tentang profil dari tempat yang penulis
akan teliti. Dalam bab 2 akan dibahas karakteristik fisik dan non-fisik serta
infrastruktur dan fasilitas perkotaan. Penulis juga membahas tentang sistem
distribusi air bersih yang telah di terapkan di Kabupatem Gunungkidul.
3. Bab 3 akan membahas tentang hasil proyeksi penduduk dan fasilitas sarana
perkotaan beserta kepadatan penduduk. Penulis juga membahas tentang sumber
air baku yang digunakan dan lokasi pengolahannya serta sistem distribusi yang
akan digunakan
4. Bab 4 akan membahas tentang menjelaskan sistem untuk perencanaan sistem
distribusi air minum, berupa lokasi penjaringan pipa, analisis debit dan sistem
penjaringan yang direncanakan, serta evaluasi dari sistem penjaringan pipa di
Kabupaten Gunungkidul.
5. Pada Bab 5 membahas kesimpulan akhir yang diambil penulis dan saran yang
diberikan.
Universitas Indonesia
12
BAB 2
GAMBARAN UMUM
2.1 Kondisi Geografis, Topografis, dan Tata Guna Lahan
2.1.1 Kondisi Geografis
Kabupaten Gunungkidul merupakan salah satu kabupaten di Provinsi Daerah
Istimewa Yogyakarta. Ibu Kota Kabupaten ini adalah Wonosari yang terletak 39 km
sebelah tenggara Kota Yogyakarta. Secara yuridis, status Kabupaten Gunungkidul adalah
daerah kabupaten yang berhak mengatur dan mengurus rumah tangganya sendiri dalam
lingkungan Daerah Istimewa Yogyakarta ditetapkan pada tanggal 15 Agustus 1950
dengan UU no 15 Tahun 1950 jo Peraturan Pemerintah Nomor 32 Tahun 1950 pada saat
Gunungkidul dipimpin oleh KRT Labaningrat. Luas wilayah Kabupaten Gunungkidul
sebesar 1.485,36 km2 atau sekitar 46,63% dari luas wilayah Daerah Istimewa Yogyakarta,
dengan batas wilayah sebagai berikut.
•
Sebelah Barat berbatasan dengan Kabupaten Sleman dan Kabupaten
Bantul Daerah Istimewa Yogyakarta.
•
Sebelah Utara berbatasan dengan Kabupaten Klaten dan Kabupaten
Sukoharjo Provinsi Jawa Tengah.
•
Sebelah Timur berbatasan dengan Kabupaten Wonogiri Provinsi Jawa
Tengah.
•
Sebelah Selatan berbatasan dengan Samudera Hindia
Secara geografis Kabupaten Gunungkidul berada pada 7°46’ LS-8°09’ LS dan
110°21’ BT - 110°50’ BT, berada di bagian tenggara dari Daerah Daerah Istimewa
Yogyakarta. Kabupaten Gunungkidul tidak memiliki kawasan pedalaman maupun
kawasan terpencil. Menurut kondisi geografis, desa-desa di Kabupaten Gunungkidul
sebanyak 18 desa pesisir, 56 desa terletak di lereng/punggung bukit dan 70 desa terletak
di dataran. Jika ditinjau secara geostrategis, Kabupaten Gunungkidul berbatasan langsung
dengan Samudera Hindia yang kaya akan sumber daya laut dan menjadikan Kabupaten
Gunungkidul memiliki wilayah berupa kepulauan. Kabupaten Gunungkidul memiliki 28
pulau tersebar pada lima kecamatan, yaitu Purwosari, Panggang, Tanjungsari, Tepus, dan
Girisubo. Berikut ini pada Gambar 2.1. dan Gambar 2.2. ditunjukkan wilayah
Kabupaten Gunung Kidul pada peta.
Universitas Indonesia
13
Gambar 2-1. Wilayah Kabupaten Gunungkidul
Sumber: (Google Maps, 2020)
Gambar 2-2. Peta Wilayah Kabupaten Gunungkidul
Sumber: (Kabupaten Gunungkidul Dalam Angka 2020, 2020)
Secara administratif, Kabupaten Gunungkidul terdiri atas 18 kecamatan yang
meliputi 144 desa dan 1.431 padukuhan. Luas dan pembagian wilayah administratif
Kabupaten Gunungkidul dapat dilihat pada Tabel 2.1. Kecamatan dengan luas wilayah
terbesar yaitu Kecamatan Semanu (108,39 km2), sedangkan kecamatan dengan luas
Universitas Indonesia
14
terkecil yaitu Kecamatan Ngawen (46,59 km2). Berikut ini tabel luas wilayah masing –
masing kecamatan di Kabupaten Gunung Kidul.
Tabel 2-1. Luas Wilayah dan Pembagian Daerah Administrasi Menurut Kecamatan di
Kabupaten Gunung Kidul 2019
Luas
No
Kecamatan
(km2)
Persentase
(%)
Jumlah
Desa
Jumlah
Padukuhan
Jumlah RW
1
Panggang
99,8
6,72
6
44
44
2
Purwosari
71,76
4,83
5
32
32
3
Paliyan
58,07
3,91
7
50
50
4
Saptosari
87,83
5,91
7
60
60
5
Tepus
104,91
7,06
5
83
84
6
Tanjungsari
71,63
4,82
5
72
71
7
Rongkop
83,46
5,62
8
100
100
8
Girisubo
94,57
6,37
8
82
82
9
Semanu
108,39
7,30
5
106
136
10
Ponjong
104,49
7,03
11
119
120
11
Karangmojo
80,12
5,39
9
104
104
12
Wonosari
75,51
5,08
14
103
151
13
Playen
105,26
7,09
13
101
101
14
Patuk
72,04
4,85
11
72
82
15
Gedangsari
68,14
4,59
7
67
67
16
Nglipar
73,87
4,97
7
53
53
17
Ngawen
46,59
3,14
6
67
67
18
Semin
78,92
5,31
10
116
121
1.486
100,00
144
1.431
1.525
Jumlah
Sumber: (Kabupaten Gunungkidul Dalam Angka 2020, 2020)
Universitas Indonesia
15
2.1.2 Topografi
Berdasarkan kondisi topografi, Gunungkidul dibagi menjadi 3 zona
pengembangan sebagai diantaranya zona utara, zona tengah, dan zona selatan. Zona Utara
(Wilayah Batur Agung) memiliki ketinggian 200m - 700m di atas permukaan laut.
Lokasinya berbukit dengan sumber-sumber air tanah kedalaman 6 m – 12 m dari
permukaan tanah. Jenis tanah didominasi latosol dengan batuan induk vulkanik dan
sedimen taufan. Wilayah ini meliputi Kecamatan Patuk, Gedangsari, Nglipar, Ngawen,
Semin, dan Ponjong bagian utara.
Zona Tengah (Pengembangan Ledok Wonosari) memiliki ketinggian 150 m –
200 m di atas permukaan laut. Jenis tanah didominasi oleh asosiasi mediteran merah dan
grumosol hitam dengan bahan induk batu kapur. Sehingga, pada musim kemarau panjang,
partikel-partikel air masih mampu bertahan. Terdapat sungai di atas tanah, tetapi di
musim kemarau kering. Kedalaman air tanah berkisar 60m – 120m di bawah permukaan
tanah. Wilayah ini meliputi Kecamatan Playen, Wonosari, Karangmojo, Ponjong bagian
tengah, dan Semanu bagian utara.
Zona Selatan (Pengembangan Gunung Seribu) memiliki ketinggian 0m – 300m
di atas permukaan laut. Batuan dasar pembentuknya adalah batu kapur dengan ciri khas
bukit-bukit kerucut (Conical limestone). Kawasan ini merupakan kawasan karst dan
banyak dijumpai sungai bawah tanah. Wilayah ini meliputi kecamatan Saptosari, Paliyan,
Girisubo, Tanjungsari, Tepus, Rongkop, Purwosari, Panggang, Ponjong bagian selatan,
dan Semanu bagian selatan.
Lahan di Kabupaten Gunungkidul mempunyai tingkat kemiringan yang
bervariasi yang dikelompokkan menjadi empat bagian, yaitu datar (0-2%) seluas 26.768
Ha, bergelombang (3-15%) seluas 41.435 Ha, curam (16-40%) seluas 59.452 Ha dan
sangat Curam (>40%) seluas 20.881 Ha. Wilayah Kabupaten Gunungkidul terletak pada
ketinggian yang bervariasi antara 0–800 meter di atas permukaan laut. Sebagian besar
wilayah Kabupaten Gunungkidul yaitu 1.341,71 km2 atau 90,33 % berada pada ketinggian
100–500 m di atas permukaan laut (dpl). Sedangkan sisanya 7,75 % terletak pada
ketinggian kurang dari 100 m dpl, dan 1,92 % terletak pada ketinggian lebih dari 5001.000 m dpl.
Universitas Indonesia
16
Tabel 2-2. Letak Geografis dan Kemiringan Kecamatan di Gunungkidul
No.
Kecamatan
Letak Geografis
Kemiringan
1.
Panggang
Hamparan, Lereng
Sedang
2.
Karangmojo
Hamparan
Landai
3.
Semin
Hamparan, Lereng
Landai
4.
Saptosari
Lereng
Sedang
5.
Tepus
Lereng
Landai – Curam
6.
Tanjungsari
Lembah, Lereng
Landai – Sedang
7.
Wonosari
Hamparan, Lereng
Landai – Sedang
8.
Playen
Lembah, Hamparan,
Lereng
Landai – Sedang
9.
Semanu
Hamparan, Lereng
Landai – Curam
10
Ponjong
Hamparan, Lereng
Landai – Curam
11.
Purwosari
Hamparan, Lereng
Sedang
12.
Paliyan
Hamparan
Landai - Sedang
13.
Rongkop
Lereng
Landai - Sedang
14.
Girisubo
Hamparan, Lereng
Landai -Curam
15.
Patuk
Lereng
Sedang - Curam
16.
Gedangsari
Lereng
Sedang - Curam
17.
Nglipar
Hamparan, Lereng
Landai - Curam
18.
Ngawen
Hamparan, Lereng
Landai - Sedang
Sumber: (BPS Kabupaten Gunung Kidul, 2020)
Keterangan:
Landai
= Kurang dari 15 derajat
Sedang
= 15 – 25 derajat
Curam
= Lebih dari 25 derajat
Universitas Indonesia
17
2.1.3 Tata Guna Lahan
Gambar 2-3. Peta Pola Ruang Wilayah Kab. Gunungkidul Tahun 2010 – 2030
Sumber: (Peraturan Daerah Kabupaten Gunungkidul Nomor 6 Tahun 2011, 2011)
Gambar 2-4. Peta Kawasan Strategis Wilayah Kab. Gunungkidul Tahun 2010-2030
Sumber: (Peraturan Daerah Kabupaten Gunungkidul Nomor 6 Tahun 2011, 2011)
Universitas Indonesia
18
Tabel 2-3. Arahan Pola Ruang dan Struktur Ruang RTRW Kab. Gunungkidul Tahun
2010-2030
ARAHAN POLA RUANG
ARAHAN STRUKTUR RUANG
Rencana pola ruang wilayah meliputi:
• fasilitas
a. Penetapan kawasan lindung;
kawasan hutan lindung
1)
terletak
di
Kecamatan
Sistem Perkotaan;
Karangmojo,
perkotaan
yang
dikembangkan di PKWp meliputi
fasilitas
perdagangan,
jasa,
Kecamatan Playen dan Kecamatan Panggang
pemerintahan,
seluas 1.016,700
menengah dan tinggi, kesehatan dan
(seribu enam belas koma tujuh ratus) hektar
sosial, perindustrian untuk skala
kawasan
2)
perlindungan
yang
memberikan
terhadap
kawasan
bawahannya;
pendidikan
kabupaten;
• fasilitas
perkotaan
yang
dikembangkan di PKL dan PKLp,
seluas kurang lebih 6.310 (enam ribu tiga ratus
meliputi fasilitas
sepuluh) hektar terdiri atas:
• pemerintahan, perdagangan, jasa,
a.
b.
kawasan resapan air meliputi:
pendidikan menengah, kesehatan
1.Kecamatan Ponjong;
dan sosial untuk skala kecamatan;
2.Kecamatan Semin;
dan
3.Kecamatan Ngawen;
dikembangkan di PPK meliputi
4.Kecamatan Nglipar;
fasilitas
5.Kecamatan Gedangsari; dan
perdagangan,
6.Kecamatan Patuk
menengah, kesehatan dan social
kawasan karst yang berfungsi
fasilitas
perkotaan
pemerintahan,
jasa,
dan
ekologi seluas kurang lebih 80.704 prasarana
perkotaan
(delapan puluh ribu tujuh ratus telepon,
air
1.Kecamatan Ponjong;
pendidikan
untuk skala kawasan
sebagai perlindungan hidrologi dan Pengembangan
empat) hektar meliputi:
yang
peningkatan
jalan,
minum,
listrik,
drainase,
persampahan, dan saluran pembuangan
air limbah
2.Kecamatan Semanu;
▪
3.Kecamatan Girisubo;
Pengembangan
4.Kecamatan Rongkop;
sebagaimana dimaksud pada ayat (1)
5.Kecamatan Tepus;
diwujudkan melalui pengembangan dan
Sistem Perdesaan;
sistem
perdesaan
Universitas Indonesia
19
6.Kecamatan Tanjungsari;
peningkatan prasarana dasar perdesaan
7.Kecamatan Saptosari;
yang meliputi jalan, listrik, air minum,
8.Kecamatan Paliyan;
telepon dan irigasi
9.Kecamatan
Pengembangan dan peningkatan desa
Panggang;Kecamatan
dan/atau beberapa desa dalam satu
Purwosari; dan
kesatuan kawasan meliputi:
10.
Kecamatan Wonosari.
kawasan
3)
perlindungan
setempat;
a.
kawasan
sempadan
pantai
seluas kurang lebih 770 (tujuh ratus
▪
Ppl;
▪
Dpp;
▪
Agropolitan;
▪
Minapolitan; dan
▪
Desa wisata
c. Sistem
Jaringan
Prasarana
Wilayah Kabupaten
tujuh puluh) hektar terletak di
▪
sepanjang dataran Pantai Selatan
utama meliputi sistem jaringan
Gunungkidul dengan daerah selebar
transportasi darat; dan sistem
minimum 100 (seratus) meter dari
jaringan transportasi laut
titik pasang tertinggi ke arah darat;
▪
sempadan
Sistem jaringan prasarana
sungai
lainnya sebagaimana dimaksud
seluas kurang lebih 2.300 (dua ribu
dalam Pasal 17 huruf b terdiri
tiga ratus) hektar terdiri dari sungai
atas:
b.
kawasan
Sistem jaringan prasarana
di luar kawasan perkotaan dan
1) sistem jaringan energi;
sungai di dalam kawasan perkotaan
Universitas Indonesia
20
dengan lebar sempadan sesuai
2) sistem
dengan
telekomunikasi
peraturan
perundang-
undangan;
c.
jaringan
dan
informatika;
kawasan
sempadan
waduk,
3) sistem jaringan sumber
embung, telaga dan laguna seluas
daya air; dan
kurang lebih 743 (tujuh ratus empat
4) sistem jaringan prasarana
puluh tiga) hektar meliputi dataran
lingkungan
sepanjang tepiannya yang lebarnya
proporsional dengan bentuk dan
kondisi fisiknya minimum 50 (lima
puluh) meter dan maksimum 100
(seratus) meter dari titik pasang
tertinggi ke arah darat;
d.
kawasan sempadan mata air
meliputi
dataran
di
sekitarnya
dengan radius minimum 200 (dua
ratus) meter;
e.
kawasan
meliputi
sempadan
dataran
di
goa
sekitarnya
diukur 50 (lima puluh) meter dari
mulut goa;
f.
kawasan sempadan jaringan
irigasi terletak di kecamatan yang
memiliki saluran irigasi primer dan
sekunder dengan lebar sempadan
sesuai dengan peraturan perundangundangan;
g.
kawasan
jaringan
listrik
SUTT/SUTET meliputi kawasan
sepanjang
jaringan
listrik
SUTT/SUTET, dengan sempadan
Universitas Indonesia
21
berjarak minimal 25 meter pada
kanan dan kiri tiang listrik.
h.
Kawasan Ruang Terbuka Hijau
Perkotaan
(RTHP)
ditentukan
seluas 30 % (tiga puluh perseratus)
dari luas kawasan meliputi 20%
(dua
puluh
publik
perseratus)
dan
10%
RTHP
(sepuluh
perseratus) RTHP privat atau seluas
kurang lebih 2.982 (dua ribu
sembilan ratus delapan puluh dua)
hektar
berada
di
Perkotaan
Wonosari,
Perkotaan
Perkotaan
Playen,
Panggang,
Perkotaan
Perkotaan
Semanu,
Perkotaan
Rongkop,
Semin,
Perkotaan
Ngawen, Perkotaan Karangmojo,
Perkotaan
Nglipar,
Gedangsari,
Perkotaan
Perkotaan
Tepus,
Ponjong,
Perkotaan
Perkotaan
Perkotaan
Patuk,
Perkotaan
Tanjungsari,
Saptosari,
Perkotaan
Paliyan, Perkotaan Purwosari, dan
Perkotaan Girisubo yang secara
rinci terdapat pada Lampiran yang
merupakan
bagian
tidak
terpisahkan dari Peraturan Daerah
ini.
4)
kawasan
suaka
alam,
pelestarian alam dan cagar budaya;
5)
kawasan rawan bencana alam;
6)
kawasan lindung geologi; dan
Universitas Indonesia
22
kawasan
7)
lindung
lainnya.terdiri atas:
a.
kawasan perlindungan plasma
nutfah;
b.
kawasan terumbu karang; dan
c.
kawasan koridor bagi jenis
satwa
atau
biota
laut
yang
dilindungi
d.
penetapan kawasan budi daya
1)
Kawasan budi daya terdiri atas:
2)
kawasan
peruntukan
hutan
produksi;
3)
kawasan hutan rakyat;
4)
kawasan peruntukan pertanian;
5)
kawasan
peruntukan
perikanan;
6)
kawasan
peruntukan
pertambangan;
7)
kawasan peruntukan industri;
8)
kawasan
peruntukan
pariwisata;
9)
kawasan
peruntukan
permukiman; dan
10)
kawasan peruntukan lainnya.
terdiri atas:
a. kawasan peruntukan pendidikan tinggi;
b. kawasan pesisir dan pulau-pulau kecil; dan
c. kawasan peruntukan pertahanan
dan keamanan
Sumber: (RPIJM Kab Gunungkidul 2015-2019, 2019)
Universitas Indonesia
23
Gambar 2-5. Peta Rencana Struktur Ruang Wilayah Kab. Gunungkidul Tahun 20102030
Sumber: (Peraturan Daerah Kabupaten Gunungkidul Nomor 6 Tahun 2011, 2011)
Gambar 2-6. Peta Rencana Prasarana Wilayah Kab. Gunungkidul Tahun 2010-2030
Sumber: (Peraturan Daerah Kabupaten Gunungkidul Nomor 6 Tahun 2011, 2011)
Universitas Indonesia
24
Tabel 2-4. Kawasan Strategis Kab. Gunungkidul Tahun 2010-2030
KAWASAN STRATEGIS
SUDUT
Kawasan strategis cepat
tumbuh aglomerasi
LOKASI
KEPENTINGAN
Perkotaan Wonosari, Perkotaan
Ekonomi
Perkotaan Wonosari (APW)
Playen, Perkotaan Semanu, dan
Perkotaan Karangmojo;
Menghubungkan Yogyakarta,
Piyungan, Wonosari, Rongkop,
dan Sadeng;
Menghubungkan Wonosari -
Kawasan koridor
Ekonomi
Baron;
Menghubungkan Kecamatan
Wonosari, Kecamatan
Karangmojo, Kecamatan Semin
dan Perbatasan Sukoharjo
Pantai Selatan Kabupaten;
Kawasan pusat
pengembangan budi daya
tanaman pangan dan
Ekonomi
Wonosari
hortikultura pada lahan
kering
Kecamatan Wonosari,
Kawasan pengembangan
ekonomi local
Kecamatan Karangmojo
Ekonomi
Kecamatan Playen, Kecamatan
Patuk, Kecamatan Semin dan
Kecamatan Semanu
Kecamatan Tepus, Kecamatan
Gedangsari dan Kecamatan
Kawasan tertinggal
Ngawen Kecamatan Panggang,
Kecamatan Purwosari,
Kecamatan Girisubo
Universitas Indonesia
25
KAWASAN STRATEGIS
SUDUT
KEPENTINGAN
Kawasan konservasi
warisan budaya
LOKASI
Situs Sokoliman dan Situs
Sosial dan budaya
Megalithicum
Gunungbang di Desa Bejiharjo,
Kecamatan Karangmojo
Sumber: (Peraturan Daerah Kabupaten Gunungkidul Nomor 6 Tahun 2011, 2011)
Tabel 2-5. Penggunaan Lahan Kabupaten Gunungkidul
No.
Jenis Lahan
Luas (ha)
1.
Lahan Persawahan
15370
2.
Lahan Kering Ladang
66689
3,
Lahan Perkebunan
187
4.
Permukiman
18961.54
5.
Usaha Lain
25542
6.
Tanah Lain (Tambak, kolam)
25105
7.
Hutan Lindung
590.35
8.
Hutan suaka alam dan wisata
617
9.
Hutan produksi tetap
11359,84
10.
Hutan konservasi
14062
11.
Hutan rakyat
41180
Sumber: (Profil Daerah Kabupaten Gunung Kidul, 2013)
Tabel 2-6. Tata Ruang Kabupaten Gunungkidul
No.
Tata Ruang
Luas (ha)
1.
Hutan (Kawasan Lindung)
31727
2.
Kawasan Permukiman
18961.54
3.
Kawasan Industri
-
4.
Lahan Produktif
97144.19
5.
Lahan Kritis
703.27
Sumber: (Profil Daerah Kabupaten Gunung Kidul, 2013)
Universitas Indonesia
26
2.2 Kondisi Demografis, Infrastruktur, dan Fasilitas Perkotaan
2.2.1 Kondisi Demografis
Dengan populasi total Kabupaten Gunungkidul sebesar 742.731 jiwa,
didapatkan data jumlah penduduk berdasarkan jenis kelamin dengan jumlah perempuan
sebanyak 384.123 jiwa dan jumlah laki-laki sebanyak 358.608 jiwa. Adapun rata-rata laju
pertumbuhan penduduk per tahun 2018-2019 sebesar 1,49% berdasarkan hasil registrasi
dan 0,88% dari hasil proyeksi. Masing-masing kecamatan mengalami laju pertumbuhan
penduduk bernilai positif. Namun, terdapat 1 kecamatan yaitu Kecamatan Rongkop yang
memiliki laju pertumbuhan penduduk -0,20% dikarenakan banyak penduduk pada
wilayah ini yang memutuskan untuk bekerja ataupun menempuh Pendidikan di kota lain.
Dari data-data yang ada, dapat diketahui bahwa terdapat lebih banyak perempuan
dibandingkan dengan laki-laki. Adapun data jumlah penduduk berdasarkan jenis kelamin
dan golongan umur sebagai berikut.
Tabel 2-7. Jumlah Penduduk Kota Jambi Menurut Golongan Umur dan Jenis Kelamin
di Kabupaten Gunungkidul Tahun 2019
Golongan Umur
Laki-laki
Perempuan
Jumlah
(Jiwa)
(Jiwa)
(Jiwa)
0–4
24.988
23.812
48.800
5–9
26.830
25.895
52.725
10 – 14
28.469
26.700
55.169
15 – 19
23.037
20.924
43.961
20 – 24
15.400
16.794
32.194
25 – 29
23.124
24.971
48.095
30 – 34
24.287
24.779
49.066
35 – 39
24.545
26.681
51.226
40 – 44
24.706
26.681
51.387
Universitas Indonesia
27
Golongan Umur
Laki-laki
Perempuan
Jumlah
(Jiwa)
(Jiwa)
(Jiwa)
45 – 49
25.084
27.658
52.742
50 – 54
25.226
29.138
54.364
55 – 59
25.732
28.590
54.322
60 – 64
23.347
25.805
49.152
65 – 69
17.205
18.819
36.024
70 – 74
11.286
14.241
25.527
75+
15.342
22.635
37.977
Jumlah / Total
358.608
384.123
742.731
Sumber : (BPS Kabupaten Gunung Kidul, 2020)
Berdasarkan tabel diatas, dapat diketahui bahwa penduduk terbesar rata-rata
berusia 50-54 tahun dimana juga dapat diamati bahwa usia produktif masih mendominasi.
Hal ini turut didukung dengan usia tua yang jauh lebih sedikit dibandingkan dengan usia
muda. Maka dari itu, sangat diperlukan lapangan pekerjaan yang luas untuk dapat
menunjang kesejahteraan warga di Kabupaten Gunungkidul. Angkatan kerja pada
Kabupaten Gunungkidul berjumlah 448.155 jiwa dimana hampir separuh dari populasi
merupakan usia produktif yang masih bekerja. Sektor ekonomi pada Kabupaten
Gunungkidul sendiri yang tentunya melibatkan banyak tenaga kerja masih didominasi
oleh pertanian. Selanjutnya, baru dilanjutkan dengan sektor perdagangan, jasa, dan sektor
industri pengolahan. Dilihat dari banyaknya penduduk yang mengandalkan sektor
pertanian sebagai pekerjaannya, dapat dipahami bahwa Kabupaten Gunungkidul masih
sangat lekat dengan ciri hidup masyarakat agraris. Namun, karena keterbatasan lapangan
kerja dan kondisi geografisnya, sebagian dari penduduk usia pencari kerja mencari
pekerjaan diluar kota seperti Jakarta, Bandung, dan Surabaya (Badan Perencanaan
Pembangunan Daerah, 2013).
Universitas Indonesia
28
Kondisi sosial dan budaya dari Kabupaten Gunungkidul juga sangat penting
mengingat hal ini akan memengaruhi pembangunan karena akan menjadi karakteristik
dari kabupaten tersebut. Bahasa lokal yang umum digunakan pada Kabupaten ini adalaha
Bahasa Jawa mengingat sebagian besar penduduk dari Kabupaten ini adalah suku Jawa.
Namun, Bahasa Indonesia masih digunakan secara resmi dalam lingkungan formal seperti
kantor, pendidikan, fasilitas umum, dll. Kebudayaan Kabupaten Gunungkidul sendiri
masih cukup kental dengan adanya aset budaya fisik dan non fisik yang masih menjadi
kebanggaan masyarakat setempat. Aset budaya non fisik sendiri meliputi gejog lesung,
shalawatan, reog, dan lain-lain. Sedangkan, adapun Adapun sebetulnya aset budaya fisik
namun masih belum dimanfaatkan secara optimal, seperti situs Sokoliman, Munggur,
Gunung Abang, Gedangan, Ngasinan, Ngawis, Singkar, Wareng, Candi Ngawis, Kepil,
Plembutan, Bleberan, Beji dan rumah tradisional asli. (RPI2-JM Kabupaten Gunungkidul
Tahun 2015-2019, 2019).
Dalam hal spritualitas, pemeluk agama Islam menempati posisi paling tinggi
sebesar 735.854 jiwa disusul dengan Kristen Protestan, Katolik, Hindu, Buddha,
Khonghucu, dan lainnya. Hal ini juga dapat dilihat dari banyaknya Masjid pada
Kabupaten Gunungkidul sebanyak 1.912 Masjid.
2.2.2 Infrastruktur dan Fasilitas Perkotaan
2.2.2.1
Sarana Pendidikan dan Pembelajaran
Pendidikan adalah sektor penting yang berpengaruh terhadap pembangunan
suatu daerah. Hal ini dilakukan dengan mewujudukan sumber daya manusia yang
produktif dan berdaya saing melalui program peningkatan akses dan mutu pendidikan di
seluruh wilayah karena menyelenggarakan pendidikan merupakan urusan wajib berkaitan
dengan pelayanan dasar. Kabupaten Gunungkidul yang terdiri atas 18 kecamatan telah
memiliki sarana pendidikan yang merata di setiap kecamatannya. Pendidikan formal
seperti taman kanak kanak (TK), sekolah dasar (SD), sekolah menengah pertama (SMP),
sekolah menengah atas (SMA), dan sekolah menengah kejuruan (SMK) ada sebanyak
1438 sekolah yang terdiri atas sekolah negeri dan sekolah swasta. Namun, pada tugas
besar ini, hanya 10 kecamatan yang akan diamati dengan total jumlah sekolah eksisting
2019 sebanyak 937 sekolah. Kecamatan Wonosari, Kecamatan Playen dan Kecamatan
Ponjong menjadi pusat sektor pendidikan Kabupaten Gunungkidul karena memiliki
Universitas Indonesia
29
sarana pendidikan yang lebih banyak dibandingkan kecamatan lainnya. Kabupaten
Gunungkidul juga memiliki Perguruan Tinggi seperti, Universitas Gunung Kidul, STAI
Yogyakarta, dan UNY Kampus Gunungkidul. Definisi masing – masing satuan
pendidikan adalah sebagai berikut.
•
Taman Kanak - Kanak (TK) adalah salah satu bentuk sekolah anak usia dini pada
jalur pendidikan formal. (Undang Undang Nomor 20 Tahun 2003 tentang Sistem
Pendidikan Nasional, 2003)
•
Sekolah Dasar (SD) adalah salah satu bentuk satuan pendidikan formal yang
menyelenggarakan pendidikan umum pada jenjang pendidikan dasar. (Undang
Undang Nomor 20 Tahun 2003 tentang Sistem Pendidikan Nasional, 2003)
•
Sekolah Menengah Pertama (SMP) adalah salah satu bentuk satuan pendidikan
formal yang menyelenggarakan pendidikan umum pada jenjang pendidikan dasar
sebagai lanjutan dari SD, MI, atau bentuk lain yang sederajat. (Permendikbud RI
Nomor 51 Tahun 2018 tentang Penerimaan Peserta Didik Baru, 2018)
•
Sekolah Menengah Atas (SMA) adalah salah satu bentuk satuan pendidikan formal yang
menyelenggarakan pendidikan umum pada jenjang pendidikan menengah sebagai
lanjutan dari SMP, MTs, atau bentuk lain yang sederajat. (Permendikbud RI Nomor 51
Tahun 2018 tentang Penerimaan Peserta Didik Baru, 2018)
•
Sekolah Menengah Kejuruan (SMK) adalah salah satu bentuk satuan pendidikan formal
yang menyelenggarakan pendidikan kejuruan pada jenjang pendidikan menengah
sebagai lanjutan dari SMP, MTs, atau bentuk lain yang sederajat. (Permendikbud RI
Nomor 51 Tahun 2018 tentang Penerimaan Peserta Didik Baru, 2018)
Rincian jumlah sarana di masing masing kecamatan dapat dilihat pada Tabel 28. di bawah ini.
Universitas Indonesia
30
Tabel 2-8. Sarana Pendidikan di Kabupaten Gunung Kidul Tahun 2019
No
TK/
SD/
SMP/
SMA/
Sederajat
Sederajat
Sederajat
Sederajat
Kecamatan
Total
1
Panggang
24
24
8
1
57
2
Saptosari
37
27
7
1
72
3
Tepus
21
26
6
3
56
4
Tanjungsari
18
20
4
2
44
5
Semanu
37
35
8
2
82
6
Ponjong
52
42
13
7
114
7
Karangmojo
44
41
8
6
99
8
Wonosari
81
49
15
18
163
9
Playen
78
51
12
15
156
10
Semin
36
42
11
5
94
Gunungkidul
428
357
92
60
937
Sumber: (Badan Pusat Statistik Kabupaten Gunungkidul, 2020)
2.2.2.2
Sarana Kesehatan
Menurut SNI 03-1733-2004, Sarana Kesehatan berfungsi untuk memberikan
pelayanan kesehatan kesehatan kepada masyarakat, memiliki peran yang sangat strategis
dalam mempercepat peningkatan derajat kesehatan masyarakat sekaligus untuk
mengendalikan pertumbuhan penduduk dengan didasarkan jumlah penduduk yang
dilayani oleh sarana tersebut. Berikut jenis sarana kesehatan yang dibutuhkan:
a. Posyandu, yang berfungsi memberikan pelayanan kesehatan untuk anakanak usia balita.
b. Balai pengobatan warga, yang berfungsi memberikan pelayanan kepada
penduduk dalam bidang kesehatan dengan titik berat terletak pada
penyembuhan (currative) tanpa perawatan, berobat dan pada waktuwaktu tertentu juga untuk vaksinasi.
Universitas Indonesia
31
c. Balai kesejahteraan ibu dan anak (BKIA) / Klinik Bersalin, yang
berfungsi melayani ibu baik sebelum, pada saat dan sesudah melahirkan
serta melayani anak usia sampai dengan 6 tahun.
d. Puskesmas dan balai pengobatan, yang berfungsi sebagai sarana
pelayanan kesehatan tingkat pertama yang memberikan pelayanan
kepada penduduk dalam penyembuhan penyakit, selain melaksanakan
program pemeliharaan kesehatan dan pencegahan penyakit di wilayah
kerjanya.
e. Puskesmas pembantu dan balai pengobatan, yang berfungsi sebagai unit
pelayanan kesehatan sederhana yang memberikan pelayanan kesehatan
terbatas dan membantu pelaksanaan kegiatan puskesmas dalam lingkup
wilayah yang lebih kecil.
f. Tempat praktek dokter, merupakan salah satu sarana yang memberikan
pelayanan kesehatan secara individual dan lebih dititikberatkan pada
usaha penyembuhan tanpa perawatan.
Apotik, berfungsi untuk melayani penduduk dalam pengadaan obat-obatan, baik
untuk penyembuhan maupun pencegahan.
Tabel 2-9. Sarana Kesehatan di Gunungkidul pada Tahun 2019
Rumah Rumah Rumah
Klinik
Posayandu
Kecamatan Sakit
Sakit
sakit
Puskesmas atau balai
maternal
umum Bersalin khusus
kesehatan
Wonosari
3
-
-
2
12
109
Playen
1
-
-
2
2
102
Ponjong
-
-
-
2
1
121
Semanu
1
-
-
2
3
109
Karangmojo
1
-
-
2
2
106
Semin
-
-
-
2
2
125
Saptosari
-
-
-
1
2
62
Panggang
-
-
-
2
-
45
Universitas Indonesia
32
Rumah Rumah Rumah
Klinik
Posayandu
Kecamatan Sakit
Sakit
sakit
Puskesmas atau balai
maternal
umum Bersalin khusus
kesehatan
Tepus
-
-
-
2
-
86
Tanjungsari
-
-
-
1
-
71
Jumlah
6
-
-
18
24
943
Sumber: (Badan Pusat Statistik Kabupaten Gunungkidul, 2020)
Tabel 2-10. Tenaga medis di Gunungkidul pada Tahun 2019
Dokter Spesialis
Dokter Umum
Dokter Gigi
Farmasi
Wonosari
32
36
6
-
Playen
10
14
4
-
Ponjong
-
6
2
-
Semanu
9
14
3
-
Karangmojo
19
23
3
-
Semin
-
5
1
-
Saptosari
-
3
1
-
Panggang
-
6
2
-
Tepus
-
6
2
-
Tanjungsari
-
3
1
-
70
116
25
-
Kecamatan
Jumlah
Sumber: (Badan Pusat Statistik Kabupaten Gunungkidul, 2020)
Tabel diatas adalah jumlah sarana kesehatan yang tercatat oleh Badan Pusat
Statik Kabupaten Gunung Kidul pada tahun 2019 untuk setiap Kecamatannya. Dengan
jumlah total rumah sakit umum sebanyak 6 unit, Puskesmas 18 unit, Klinik atau balai
kesehatan 24 unit, dan posyandu maternal sebanyak 943 unit untuk seluruh kecamatan di
Kabupaten Gunungkidul.
Universitas Indonesia
33
Tabel diatas adalah jumlah tenaga medis yang tercatat oleh Badan Pusat Statik
Kabupaten Gunungkidul pada tahun 2019 untuk setiap Kecamatannya terdiri dari Dokter
spesialis, Dokter umum,dan Dokter gigi dengan jumlah total yang ada. Dokter spesialis
sebanyak 70 orang, Dokter umum 116 orang,dan Dokter gigi 25 orang, dan belum ada
tenaga farmasi dikabupaten Gunungkidul dari semua kecamatan.
2.2.2.3
Sarana Perdagangan dan Niaga
Perdagangan adalah suatu aktivitas jual beli yang bertujuan untuk memperoleh
keuntungan (Ziliwu, Witjaksono, & Imaduddina, 2017). Kabupaten Gunungkidul sendiri
dikenal sebagai salah satu daerah wisata pada Daerah Istimewa Yogyakarta karena
banyaknya destinasi wisata seperti pantai. Maka dari itu, perdagangan merupakan suatu
hal penting untuk Kabupaten Gunungkidul karena jika dimanfaatkan dengan baik, akan
menggerakkan roda perekonomian masyarakat setempat. Disebutkan pula pada RPJMD
Kabupaten Gunungkidul 2016-2021 bahwa perdagangan merupakan salah satu sektor
yang harus dioptimalkan karena memegang peran penting dalam aspek perekonomian
Kabupaten Gunungkidul. Hal ini dapat dilakukan dengan perkembangan sarana dan
prasarana perdagangan dan niaga.
a) Warung atau Toko Kelontong
Memiliki skala pelayanan unit RT ≈ 250 penduduk dengan menjual
barang-barang kebutuhan sehari-hari. Warung atau toko kelontong
merupakan tempat yang menyediakan berbagai kebutuhan rumah tangga
seperti sembilan bahan pokok (sembako), makanan dan barang rumah
tangga dan ditermukan berdampingan dengan pemilik rumah yang tidak
jauh dengan masyarakat perkampungan ataupun perumahan (Novenia &
Abdullah, 2017).
a) Pertokoan
Memiliki skala pelayanan 6.000 penduduk dengan menjual barangbarang kebutuhan sehari-hari yang lebih lengkap dan pelayanan jasa
seperti wartel, fotocopy, dan sebagainya.
b) Pusat pertokoan atau pasar lingkungan
Memiliki skala pelayanan unit kelurahan ≈ 30.000 penduduk dengan
menjual keperluan sehari-hari termasuk sayur, daging, ikan, buah-
Universitas Indonesia
34
buahan, beras, tepung, bahan-bahan pakaian, barang-barang kelontong,
alat-alat pendidikan, alat-alat rumah tangga, serta pelayanan jasa seperti
warnet, wartel, dan sebagainya.
c) Pusat perbelanjaan dan niaga
Memiliki skala unit kecamatan ≈ 120.000 penduduk, yang selain
menjual kebutuhan sehari-hari, pakaian, barang kelontong, elektronik,
juga untuk pelayanan jasa perbengkelan, reparasi, unit-unit produksi
yang tidak menimbulkan polusi, tempat hiburan serta kegiatan niaga
lainnya seperti kantor-kantor, bank, industri kecil, dan lain-lain
Tabel 2-11. Sarana Perdagangan dan Niaga Eksisting
Jenis Sarana
No.
Kecamatan
Toko/Warung
Pertokoan
Pusat
Pertokoan
atau Pasar
Lingkungan
Pusat
Perbelanjaan
dan Niaga
1.
Wonosari
1296
56
13
25
2.
Playen
616
28
20
12
3.
Ponjong
728
10
9
4
4.
Semanu
687
11
9
8
5.
Karangmojo
955
24
12
7
6.
Semin
570
10
9
14
7.
Sapto Sari
246
4
8
2
8.
Panggang
379
7
5
2
9.
Tepus
669
5
5
5
10.
Tanjungsari
357
5
10
7
Total Eksisting
6503
160
100
86
Sumber: (Badan Pusat Statistik Kabupaten Gunungkidul, 2020)
2.2.2.4
Sarana Kebudayaan dan Rekreasi
Sarana kebudayaan merupakan bangunan yang digunakan untuk mewadahi
berbagai kegiatan kebudayaan dan rekreasi, seperti gedung pertemuan, gedung serba
Universitas Indonesia
35
guna, gedung bioskop, gedung kesenian, dan lain-lain. Selain itu, sarana ini juga dapat
digunakan sebagai bangunan sarana pemerintahan dan pelayanan umum, sehingga fungsi
sarana ini dapat menyesuaikan dengan kebutuhan kota.
Tabel 2-20. Sarana Kebudayaan dan Rekreasi Eksisti
Universitas Indonesia
36
Tabel 2-12. Sarana Kebudayaan dan Rekreasi eksisting
No
Jenis
Sarana
Kecamatan
Wonosari
Playen
Ponjong
Semanu Karangmojo Semin Saptosari Panggang Tepus
Tanjungsari
1
Balai Warga
/ Balai
Pertemuan
16
2
8
7
10
2
15
12
10
39
2
Balai
Serbaguna /
Balai
Karang
Taruna
14
13
11
5
9
10
7
6
5
5
3
Gedung
Serbaguna
1
4
1
1
2
1
1
1
1
1
4
Gedung
Bioskop
1
1
1
1
1
1
1
1
1
1
Sumber: (Badan Pusat Statistik Kabupaten Gunungkidul, 2020)
Universitas Indonesia
37
2.2.2.5
Sarana Ruang Terbuka, Taman, dan Lapangan Olahraga
Ketentuan sarana Ruang Terbuka Hijau (RTH) diatur dalam SNI 03-1733-2004
tentang Tata Cara Perencanaan Lingkungan Perumahan di Perkotaan. Definisi RTH
sendiri berdasarkan UU No. 26 Tahun 2007 tentang Penataan Ruang adalah area
memanjang/jalur dan/atau mengelompok, yang penggunaannya lebih bersifat terbuka,
tempat tumbuh tanaman, baik yang tumbuh secara alamian maupu yang sengaja ditanam.
Adanya RTH ini memiliki beberapa fungsi, yaitu fungsi ekologis, fungsi sosial budaya,
fungsi ekonomi, dan fungsi estetika.
Di Kabupaten Gunungkidul sendiri, data mengenai sarana ruang terbuka, taman,
serta lapangan olahraga sangat minim. Data yang valid hanya ditemukan untuk sarana
lapangan olahraga, yang berasal dari BPS Kabupaten Gunungkidul (2020). Tabel 36
merupakan hasil rekapan sarana ruang terbuka, taman, dan lapangan olahraga di setiap
kecamatan Kota Jambi.
Tabel 36. Sarana Ruang Terbuka, Taman, dan Lapangan Olahraga Eksisting
Jenis Sarana
No.
Kecamatan
Tama
n/Te
mpat
Main
Taman/
Tempat
Main
Tama
n dan
Lapan
gan
Olahr
aga
Tama
n dan
Lapan
gan
Olahr
aga
Jalur Kuburan/Pem
Hija
akaman
u
Umum
1.
Panggang
119
12
15
1
-
1
2.
Saptosari
159
16
2
14
-
1
3.
Tepus
148
15
2
15
-
1
4.
Tanjungsari
118
12
14
1
-
1
5.
Semanu
242
25
3
16
-
1
6.
Ponjong
227
23
2
35
-
1
7.
Karangmojo
228
23
2
28
-
1
8.
Wonosari
351
36
3
52
-
1
9.
Playen
246
25
3
43
-
1
10.
Semin
229
23
2
20
-
1
Universitas Indonesia
38
Jenis Sarana
No.
Kecamatan
Total Eksisting
Tama
n/Te
mpat
Main
2067
Taman/
Tempat
Main
Tama
n dan
Lapan
gan
Olahr
aga
Tama
n dan
Lapan
gan
Olahr
aga
210
48
225
Jalur Kuburan/Pem
Hija
akaman
u
Umum
-
10
Sumber: (Badan Pusat Statistik Kabupaten Gunungkidul, 2020; Pengolahan Penulis, 2020)
2.3 Kondisi Sistem Penyediaan Air Minum
Berdasarkan Strategi Penyediaan Air Minum di Kabupaten Gunungkidul 2019,
sumber air baku yang digunakan oleh PDAM berasal dari air permukaan, mata air, air
tanah, dan Pemanenan Air Hujan (PAH). Air permukaan sendiri berasal dari 14 sungai
dan 460 telaga, mata air berjumlah 64, air tanah berasal dari 50.845 sumur gali dan 173
sumur dalam, serta 17.485 PAH. Kondisi eksisting pelayanan akses air minum pada tahun
2019 sendiri berbeda-beda. PDAM sendiri dapat melayani 397.162 jiwa, SPAMDES
melayani 64.912 jiwa, PAMSIMAS melayani 17.728 jiwa dan sumber air lainnya seperti
sumur gali dan PAH mampu melayani 167.683 dari total penduduk tahun 2019 yang
berjumlah 763.814 jiwa (Badan Perencanaan Pembangunan Daerah Gunungkidul, 2019).
Masih berdasarkan data tersebut, pada tahun 2019 sendircapaian akses air minum pada
Kabupaten Gunungkidul masih berada pada 85% sehingga dapat diketahui bahwa masih
terdapat 15% dari penduduk belum mendapatkan akses air bersih.
PDAM Tirta Handayani Kabupaten Gunungkidul membagi 4 daerah pelayanan
air bersih agar tercapai pemerataan yang disebut dengan SPAM IKK (Ibu Kota
Kecamatan). 4 daerah pelayanan tersebut merupakan sistem Wonosari, Seropan, Baron
dan juga Bribin. Daerah permukiman pada Daerah Gunungkidul cukup menyebar
sehingga terdapat daerah-daerah yang sulit dijangkau oleh PDAM. Maka dari itu, terdapat
program SPAMDES dan PAMSIMAS sebagai lanjutan pelayanan dari PDAM bagi
daerah yang sulit dijangkau. Air bersih yang diakses dari PDAM tak hanya melayani
permukiman, namun juga instansi dan fasilitas lainnya. Berikut merupakan data sistem
pelayanan PDAM Tirta Handayani pada tahun 2018 berdasarkan Laporan Teknik PDAM
Tirta Handayani.
Universitas Indonesia
39
Gambar 2-7. Sistem Pelayanan PDAM Tirta Handayani per September 2018
Sumber: (Laporan Teknik PDAM Tirta Handayani Kab. Gunungkidul, 2018)
Berdasarkan RPJMD Gunungkidul tahun 2016 - 2021, pasokan air bersih sistem
perpipaan belum dapat menjangkau seluruh wilayah guna menucukup kebutuhan air
bersih. Permasalahan tersebut dapat diatasi dengan pengembangan peningkatan
pelayanan sistem perpipaan. Pengembangan dilakukan melaui sistem Bribin dan Seropan
serta pengembangan interkoneksi Baron – Ngabaran. Proyek Bribin II yang telah
beroperasi memiliki kapasitas sebesar 80L/detik. Sistem ini melayani Kecamatan
Semanu, Tepus, Ponjong, Rongkop, dan Girisubi. Pemerintah Gunungkidul juga
bekerjasama dengan Japan International Corporation Agency (JICA), Jepang untuk
mengembangkan pengelolaan sungai bawah tanah Baron untuk memasok kebutuhan air
bersih untuk Kecamatan Tanjungsari, Saptosari, Panggang, dan Paliyan.
Selain itu, diperlukan juga pengembangan sistem pengelolaan air mandiri
(SPAM) guna meningkatkan cakupan pelayanan air bersih yang diarahkan untuk 58
kawasan perkotaan/ ibukota kecamatan/ pedesaan, khususnya masyarakat perkotaan
rawan ait minum. Penyediaan air minum juga dilakukan dengan pengembangan PAH
(Penampungan Air Hujan), dropping air (kondisi darurat yang biasanya rawan air seperti
Kecamatan Panggang, Purwosari, Patuk, Rongkop, Tepus, Tanjungsari, Gedangsari,
Semanu, Paliyan, dan Saptosari), dan konservasi sumber daya alam untuk daerah resapan
dan tangkapan air.
Universitas Indonesia
40
Kabupaten Gunungkidul memiliki target tersedianya air minum yang aman
melalui sistem penyediaan air minum dengan jaringan perpipaan dan bukan jaringan
perpipaan terlindungi dengan kebutuhan pokok minimal 60 L/ orang/hari. Kebijakan
pembangunan Kabupaten Gunungkidul di bidang air minum meliputi hal sebagai berikut.
1.
Menghasilkan RPJMD yang mampu menjawab persoalan strategis dalam Bidang
Air Minum
2.
Memberikan landasanyang tepat bagi OPD untuk menyusun perencanaan
pengembangan dan pengelolaan bidang air minum setia tahunnya
3.
Terkoordinasinya pelaksanaan pengembangan dan pengelolaan air minum antar
OPD
4.
Mengimplementasikan program strategis air minum yang diamantkan sesuai
regulasi terkait.
Permasalahan terkini yang mendesak untuk Kabupaten Gunungkidul adalah
meningkatkan kuantitas, meningkatkan kualitas, serta keberlanjutan dan pengelolaan.
Peningkatan kuantiitas dapat dilakukan denan eksplorasi sumber air, penghijauan,
penambungan air hujan, pengendalian pembangunan di daerah resapan, dan
pembangunan spam. Peningkatan kualitas dilakukan dengan memperkuat laboratorium
lingkungan, regulasi, dna pengawasan. Untuk kontinuitas dan pengelolaan dibutuhkan
kelembagaan untuk pengaturan penggunaan air, pembinaan, monitoring dan evaluasi,
alokasi anggaran, pembinaan teknis, dan optimalisasi kinerja POKJA AMPL serta
penganggaran dropping air.
Berikut ini adalah tabel yang menunjukkan data terbaru kondisi penyediaa air
minum oleh PDAM Tirta Handayani SPAMDES.
Tabel 2-13 Kondisi Pelayanan SPAMDES PDAM Tirta Handayani
No
Elemen Data
Satuan
1.
Kapasitas Produksi Air
2.
Kapasitas
507.98
l/dt
Air 507.98
l/dt
Termanfaatkan
3.
Jumlah
Rumah
Sambungan 43.945
Sambungan
PDAM/
Pelanggan
Universitas Indonesia
41
No
Elemen Data
Satuan
4.
Sumber Air
Unit/(l/dt)
Mata air
4/114
Unit/(l/dt)
Sumur bor
15/255
Unit/(l/dt)
Sungai
2/40
Unit/(l/dt)
Sungai bawah tanah
4/2615
Unit/(l/dt)
Sumber: (Rencana Pembangunan Jangka Menengah Daerah Gunungkidul, 2016)
2.4 Arah Pengembangan Kota dan Penyediaan Air Minum
2.4.1 Arah Pengembangan Kota
Berdasarkan Rencana Pembangunan Jangka Menengah Daerah (RPJMD)
Kabupaten Gunungkidul, terdapat diantaranya strategi dan arah kebijakan pembangunan
Kabupaten Gunungkidul pada bagian V yaitu:
1. Meningkatkan infrastruktur yang memadai untuk menggerakkan perekonomian
yang tangguh berbasis potensi daerah
•
Tujuan
: mewujudkan pemerataan pembangunan, percepatan, dan
pertumbuhan ekonomi daerah
•
Sasaran
: infrastruktur layanan publik meningkat
•
Strategi
: peningkatan aksesibilitas, ketersediaan dan pemerataan
infrastruktur publik
•
Arah kebijakan: meningkatkan pemerataan pembangunan dan revitalisasi
infrastruktur wilayah
Universitas Indonesia
42
Gambar 2-8. Tema Pembangunan Kabupaten
Sumber: (RPJMD, 2017)
Selain itu terdapat pula arahan pengembangan kawasan strategis di Kabupaten
Gunungkidul yang meliputi:
1. Kawasan strategis dari sudut kepentingan pertumbuhan ekonomi meliputi:
•
Kawasan strategis cepat tumbuh aglomerasi Perkotaan Wonosari (APW)
meliputi Perkotaan Wonosari, Perkotaan Playen, Perkotaan Semanu, dan
Perkotaan Karangmojo; kawasan koridor yang menghubungkan Yogyakarta,
Piyungan, Wonosari, Rongkop, dan Sadeng;
•
Kawasan koridor yang menghubungkan Wonosari-Baron;
•
Kawasan koridor yang menghubungkan Kecamatan Wonosari, Kecamatan
Karangmojo, Kecamatan Semin dan Perbatasan Sukoharjo;
•
Kawasan koridor jalur Pantai Selatan Kabupaten;
•
Kawasan pusat pengembangan budi daya tanaman pangan dan hortikultura
pada lahan kering di Wonosari;
•
Kawasan pengembangan ekonomi lokal di Kecamatan Wonosari, Kecamatan
Karangmojo, Kecamatan Playen, Kecamatan Patuk, Kecamatan Semin dan
Kecamatan Semanu; dan
•
Kawasan tertinggal di Kecamatan Panggang, Kecamatan Purwosari,
Kecamatan Girisubo, Kecamatan Tepus, Kecamatan Gedangsari dan
Kecamatan Ngawen.
Universitas Indonesia
43
2. Kawasan strategis dari sudut kepentingan sosial dan budaya terdiri atas:
•
Kawasan konservasi warisan budaya Megalithicum Situs Sokoliman dan
Situs Gunungbang di Desa Bejiharjo, Kecamatan Karangmojo; dan
•
Kawasan konservasi Goa arkeologi di kawasan karst Gunung Sewu meliputi:
Goa Seropan, Goa Bentar, Goa Braholo, Tritis, Song Gupuh, Song Keplek
dan Goa Tabuhan.
3. Kawasan strategis dari sudut kepentingan pendayagunaan sumberdaya alam
dan/atau teknologi tinggi terdapat di Kawasan Baron Technopark untuk
pengembangan energi terbarukan di Pantai Parangracuk, Kecamatan Saptosari
dengan rencana pengembangan kawasan seluas lebih kurang 50 (lima puluh)
hektar.
4. Kawasan strategis dari sudut kepentingan fungsi dan daya dukung lingkungan
hidup terdiri atas:
•
Kawasan Ekogeowisata Karst di Kecamatan Purwosari, Kecamatan
Panggang, Kecamatan Saptosari, Kecamatan Tanjungsari, Kecamatan Tepus,
Kecamatan Semanu dan Kecamatan Ponjong;
•
Kawasan konservasi Pantai Wediombo di Kecamatan Girisubo;
•
Kawasan Potensial Resapan Air di Kecamatan Ponjong;
•
Kawasan Wanawisata dan Hutan Penelitian Tahura Bunder di Kecamatan
Patuk dan Kecamatan Playen, serta Hutan Wanagama I di Kecamatan Playen;
•
Kawasan Pelestarian Bengawan Solo Purba di Kecamatan Girisubo;
•
Kawasan Pelestarian Keanekaragaman Hayati Hutan Tanaman Langka
Koesnadi Hardjasoemantri di Desa Purwodadi, Kecamatan Tepus;
•
Kawasan konservasi di perbatasan Gunungkidul-Klaten, dan GunungkidulBantul.
2.4.2 Penyediaan Air Minum
Pada daerah Kabupaten Gunungkidul memiliki banyak potensi dalam upaya
pengembangan daerah tersebut. Dimana daerah ini memiliki potensi dari jumlah
penduduk yang terus mengalami peningkatan dan berbanding lurus dengan luasan
wilayah dari Kabupaten Gunungkidul yang termasuk luas tetapi belum dimanfaatkan
dengan optimal. Dengan luas wilayah yang belum dimanfaatkan dengan optimal maka
Universitas Indonesia
44
perlu direncanakan dalam pemanfaatan ataupun pengolahan dari penaatan ruang dari
daerah Kabupaten Gunungkidul.
Berdasarkan Peraturan Daerah No. 6 Tahun 2011 mengenai Rencana Tata Ruang
Wilayah Kabupaten Gunungkidul denga periode tahun 2010 sampai 2030, daerah
Kabupaten Gunungkidul memiliki tujuan penataan ruang untuk mewujudkan wilayah
Kabupaten Gunungkidul sebagai pusat dari pengembangan usaha yang bertumpu pada
pertanian, perikanan, kehutanan, dan sumber daya lokal untuk mendukung destinasi
wisata menuju masyarakat yang berdaya saing, maju, mandiri, dan sejahtera.
Kabupaten Gunungkidul memiliki potensi pada sektor pertanian dengan
pengembangan lahan beririgasi dari kawasan daerah Kabupaten Gunungkidul dengan
luas kurang lebih 7.865 hektar dengan berisi tanaman pangan, hortikultura, dan
perkebunan. Selain itu potensi pengembangan pada daerah Kabupaten Gunungkidul
beerada pada sektor peternakan seperti pembibitan untuk ternak sapi dan kambing potong,
kambing bligon, dan peternakan unggas. Dan terdapat komoditas unggulan pada sektor
perikanan dengan kawasan budidaya ikan air tawar dan ikan air laut dan pembangunan
pangkalan transportasi perikanan.
Menurut Peraturan Daerah No. 6 Tahun 2011, Rencana pengembangan sisten
penyediaan air minum di daerah Kabupaten Gunungkidul yang dilakukan oleh
pemerintah dengan cara rehabilitasi lahan agar dapat dimanfaatkan kembali,
mengembangkan dan memanfaatkan sungai pada daerah sekitar, mengembangkan dan
merehabilitasi sumber mata air, melakukan penyusunan regulasi dalam memanfaatkan
lahan dan pengolahan air tanah, mengembangkan dan merehabilitasi embung dan sarana
pendukungnya, melestarikan dan rehabilitasi telaga, membangun sistem penampungan
air hujan (SPAH) dan sistem akuifer buatan dan simpanan air hujan (SABSAH),
membangun sistem penyediaan air sederhana (SIPAS), mengembangkan sistem
penyediaan air minum pedesaan (SPAMDES), lalu pembangunan unit pengoahan air
minum, pengembangan biopori dan sumur resapan, memperbaiki jaringan irigasi, dan
melakukan pemberdayaan kelembangaan petani pemakai air dan kelompok pengelola air
minum mandiri.
Universitas Indonesia
45
Universitas Indonesia
46
BAB 3
PERENCANAAN SISTEM PENYEDIAAN AIR MINUM
3.1 Lingkup dan Zonasi Wilayah Pelayanan
Pelayanan PDAM Kabupaten Gunungkidul dibagi menjadi 4 daerah sistem
pelayanan air bersih. Sistem pelayanan air bersih ini, yang disebut pula dengan SPAM
IKK (Ibu Kota Kecamatan), berada di Wonosari, Seropan, Baron, dan Bribin. Letak
PDAM sub sistem Bribin ada di Kecamatan Semanu, Seropan berada di Kecamatan
Ponjong, Baron berada di Kecamatan Tanjungsari, dan Wonosari di Kecamatan
Wonosari.
Cakupan pelayanan sub sistem Baron dan Bribin telah melewati 70%, sedangkan
sub sistem Wonosari dan Seropan masih kurang dari 40%. Secara keseluruhan, per bulan
Maret 2018, cakupan pelayanan PDAM Gunungkidul telah mencapai 80,51% dari total
jumlah penduduk yang ada dalam wilayah pelayanan PDAM (PDAM Tirta Handayani,
2018).
3.2 Proyeksi Penduduk
Untuk melakukan perancangan jaringan air minum, dilakukan proyeksi penduduk
hingga 20 tahun ke depan, yaitu dari tahun 2020 – 2040. Proyeksi ini dilakukan untuk 10
kecamatan di Kabupaten Gunungkidul yang dijadikan objek pengamatan, yaitu
Kecamatan Panggang, Kecamatan Wonosari, Kecamatan Playen, Kecamatan Ponjong,
Kecamatan Semanu, Kecamatan Karangmojo, Kecamatan Saptosari, Kecamatan Semin,
dan Kecamatan Tanjungsari. Untuk memilih model proyeksi yang digunakan, penulis
menggunakan metode analitik, yaitu membandingkan jumlah penduduk aktual dengan
jumlah proyeksi penduduk dengan model aritmatika, geometrik, dan eksponensial. Dari
ketiga perbandingan tersebut, didapatkan koefisien korelasi (R2) sebesar 0,9531 untuk
model aritmatika serta 0,9552 untuk model geometrik dan eksponensial. Dari ketiga hasil
tersebut, yang paling mendekati 1 adalah model geometrik dan eksponensial, namun
karena model eksponensial peningkatannya terlalu tajam dan jarang terjadi di dunia nyata,
penulis memilih untuk menggunakan model geometrik.
Universitas Indonesia
47
Tabel 3-1. Proyeksi Jumlah Penduduk Kecamatan Gunungkidul
Tahun
Wonosari
Playen
Ponjong
Semanu
Karangmojo
Semin
Saptosari
Panggang
Tepus
Tanjungsari
2020
2021
2022
2023
2024
2025
2026
2027
2028
2029
2030
2031
2032
2033
2034
2035
2036
2037
2038
2039
2040
88.948
90.247
91.565
92.902
94.259
95.636
97.032
98.450
99.887
101.346
102.826
104.328
105.851
107.397
108.966
110.557
112.172
113.810
115.472
117.158
118.869
62.151
62.991
63.841
64.704
65.578
66.463
67.361
68.271
69.193
70.127
71.075
72.034
73.007
73.993
74.993
76.006
77.032
78.073
79.127
80.196
81.279
57.303
57.876
58.455
59.040
59.630
60.227
60.830
61.438
62.053
62.674
63.301
63.934
64.574
65.220
65.872
66.531
67.197
67.869
68.548
69.234
69.927
60.935
61.625
62.322
63.028
63.741
64.463
65.192
65.930
66.676
67.431
68.194
68.966
69.747
70.536
71.335
72.142
72.959
73.785
74.620
75.464
76.319
57.640
58.390
59.150
59.920
60.700
61.490
62.291
63.102
63.923
64.755
65.598
66.452
67.317
68.193
69.081
69.980
70.891
71.814
72.749
73.696
74.655
57.741
58.338
58.942
59.553
60.169
60.792
61.421
62.057
62.700
63.349
64.005
64.667
65.337
66.013
66.696
67.387
68.085
68.789
69.502
70.221
70.948
40.016
40.446
40.880
41.319
41.762
42.211
42.664
43.122
43.585
44.053
44.526
45.004
45.487
45.975
46.469
46.968
47.472
47.982
48.497
49.018
49.544
30.002
30.331
30.663
30.999
31.338
31.682
32.029
32.379
32.734
33.093
33.455
33.821
34.192
34.566
34.945
35.328
35.715
36.106
36.501
36.901
37.305
37.255
37.579
37.907
38.237
38.570
38.906
39.245
39.587
39.932
40.280
40.631
40.985
41.342
41.702
42.066
42.432
42.802
43.175
43.551
43.931
44.313
29.783
30.101
30.422
30.747
31.075
31.406
31.741
32.080
32.422
32.768
33.118
33.471
33.828
34.189
34.554
34.922
35.295
35.672
36.052
36.437
36.825
Sumber: Pengolahan Data Penulis, 2020
Universitas Indonesia
48
3.3 Standar, Proyeksi, dan Pentahapan Air Minum
3.3.1 Standar Kebutuhan Air Minum
Berdasarkan Modul Proyeksi Kebutuhan Air dan Identifikasi Pola Fluktuasi Pemakaian
Air dari Kementrian Pekerjaan Umum, kebutuhan air merupakan jumlah air yang
diperlukan bagi kebutuhan dasar/suatu unit konsumsi air, dimana kehilangan air dan
kebutuhan air untuk pemadam kebakaran juga diperhitungkan. Kebutuhan dasar dan
kehilangan ini berfluktuasi dari waktu ke waktu. Besarnya air yang digunakan ini
dipengaruhi oleh beberapa faktor, yaitu:
1. Ketersediaan air
2. Kebiasaan penduduk setempat
3. Pola dan tingkat kehidupan
4. Harga air
5. Teknis ketersediaan air
6. Keadaan sosial ekonomi penduduk setempat
Untuk penyediaan air domestik, standarnya ditentukan oleh jumlah konsumen
domestik. Jumlah konsumen ini dapat diketahui dari data penduduk yang ada. Oleh karena
itu, yang perlu diketahui adalah jumlah penduduk saat ini sebagai dasar perhitungan jumlah
penduduk di masa yang akan datang; serta kenaikan jumlah penduduk. Semakin banyak
penduduknya, semakin banyak pula kebutuhan air, seperti yang dapat dilihat pada grafik
Gambar 3.1.
Gambar 3-1. Grafik Kebutuhan Air Terhadap Jumlah Orang
Sumber: (Kementrian Pekerjaan Umum)
Kebutuhan air domestik untuk kota dibagi dalam beberapa kategori, seperti yang
dapat dilihat pada Tabel 3.2.
Universitas Indonesia
49
Tabel 3-2. Standar Kebutuhan Air Bersih atau Kriteria Perencanaan Air Bersih Untuk
Setiap Kategori Kota Berdasarkan Jumlah Penduduk
Kriteria Perencanaan Air Bersih Kategori Kota Berdasarkan
Jumlah Penduduk (Jiwa)
No.
Uraian
1
Konsumsi Unit
Sambungan
Rumah (SR)
(liter/org/hari)
2
Konsumsi Unit
Hidran (HU)
(liter/org/hari)
> 1.000.000
500.000 –
1.000.000
100.000 –
500.000
20.000 –
100.000
<20.000
Kota
Metropolitan
Kota
Besar
Kota
Sedang
Kota Kecil
Desa
> 150
150 – 120
90-120
80-120
60-80
20 – 40
Konsumsi unit
non domestik
a. Niaga Kecil
(liter/unit/hari)
3
b. Niaga Besar
(liter/unit/hari)
c. Industri
Besar
(liter/detik/ha)
d. Pariwisata
(liter/detik/ha)
4
Kehilangan Air
(%)
5
Faktor Hari
Maksimum
6
Faktor Jam
Puncak
7
Jumlah Jiwa
PerSR (jiwa)
8
Jumlah Jiwa
PerHU (jiwa)
9
Sisa Tekan di
Penyediaan
600-900
1000-5000
0.2-0.8
0.1-0.3
600-900
1000-500
0.2-0.8
0.1-0.3
600
1500
0.2-0.8
0.1-0.3
20-30
1.15-1.25
1.75-2
1.75-2
1.75-2
1.75
1.75
5
100
100
100
100-200
200
10
Universitas Indonesia
50
Kriteria Perencanaan Air Bersih Kategori Kota Berdasarkan
Jumlah Penduduk (Jiwa)
No.
Uraian
> 1.000.000
500.000 –
1.000.000
100.000 –
500.000
20.000 –
100.000
<20.000
Kota
Metropolitan
Kota
Besar
Kota
Sedang
Kota Kecil
Desa
Distribusi
(Meter)
10
Jam Operasi
(jam)
24
11
Volume
Reservoir (%
Max Day
Demand)
15-25
50 : 50
50 : 50
s/d 80 : 20
12
SR : HU
13
Cakupan
Pelayanan
90
s/d 80 :
20
80 : 20
70 : 30
70 : 30
90
90
90
70
Sumber: (Dep. Kimpraswil, 2002)
Untuk penyediaan air non domestik, standarnya ditentukan oleh banyaknya
konsumen non domestik yang meliputi fasilitas seperti perkantoran, kesehatan, industri,
komersial, umum, dan lainnya. Semakin banyak sarana yang membutuhkan air, semakin
tinggi pula kebutuhan air, seperti yang dapat dilihat pada Gambar 7.9.
Gambar 3-2. Grafik Kebutuhan Air Terhadap Jumlah Sarana
Sumber: (Kementrian Pekerjaan Umum)
Kebutuhan air non domestik dapat dilihat pada Tabel 3-3 dan Tabel 3-4.
Universitas Indonesia
51
Jenis kebutuhan air minum juga dicantumkan dalam SNI 03-7056-2005 tentang
Tata Cara Perencanaan Sistem Plambing, yaitu antara lain:
1. Kebutuhan air minum sehari diperkirakan dengan menggunakan nilai
pemakaian air per hari per orang yang sesuai dengan penggunaan gedung
yang direncanakan.
2. Kebutuhan air dingin maupun air panas untuk setiap kali pemakaian pada
jenis beberapa alat plambing
3. Kebutuhan air untuk peralatan dan mesin yang memerlukan penambahan
air secara teratur atau terus menerus harus diperhitungkan sendiri
4. Kebutuhan air untuk menjaga muka air kolam, baik untuk air mancur
maupun untuk kolam renang harus dihitung dengan perkiraan kehilangan
air karena penguapan dan pelimpahan.
Tabel 3-3. Kebutuhan Air Fasilitas Perkotaan
Jenis Pelayanan
Kebutuhan Air
Satuan
Fasilitas Sosial
10 – 20
L/org/hari
Masjid
2000 – 3000
L/unit/hari
Mushola
500 – 1000
L/unit/hari
Gereja
500
L/unit/hari
Pura/Kuil
500
L/unit/hari
Rumas Sakit
250 – 400
L/bed/hari
Puskesmas, Poliklinik, Posyandu
200
L/unit/hari
Fasilitas Pendidikan
Tempat Ibadah
Fasilitas Kesehatan
Fasilitas Komersial dan Industri
Industri
3000 – 4000
L/unit/hari
Komersil
2000 – 3000
L/unit/hari
Pasar Tradisional
1200
L/unit/hari
Hotel
70 -150
L/org/hari
Sumber: (Dep. Kimpraswil, 2002)
Universitas Indonesia
52
Tabel 3-4. Pemakaian Air Minimum Sesuai Penggunaan Gedung
Penggunaan
No.
Pemakaian Air
Satuan
Gedung
1.
Rumah tinggal
120
L/penghuni/hari
2.
Rumah susun
100
L/penghuni/hari
3.
Asrama
120
L/penghuni/hari
4.
Rumah sakit
500
L/tempat
tidur/hari
5.
Sekolah Dasar
40
L/siswa/hari
6.
SLTP
50
L/siswa/hari
7.
SMU/SMK dan
lebih tinggi
80
L/siswa/hari
8.
Ruko/Rukan
100
L/penghuni dan
pegawai/hari
9.
Kantor/Pabrik
50
L/pegawai/hari
10.
Toserba, toko
pengecer
5
L/m2
11.
Restoran
15
L/kursi
12.
Hotel berbintang
250
L/tempat
tidur/hari
13.
Hotel
150
melati/penginapan
L/tempat
tidur/hari
14.
Gd. pertunjukan,
Bioskop
10
L/kursi
15.
Gd. serba guna
25
L/kursi
16.
Stasiun, terminal
3
L/penumpang
tiba dan pergi
5
L/orang, (belum
dengan air
wudhu)
17.
Peribadatan
Universitas Indonesia
53
Sumber: (Badan Standardisasi Nasional , 2005)
Dalam laporan ini, kebutuhan air minum atau air bersih dihitung berdasarkan
SNI 03-7065-2005 untuk untuk sarana prasarana kawasan permukiman, sarana
pemerintahan (kantor kecamatan), sarana perdagangan (pertokoan, toko/warung, dan
pasar), sarana kesehatan (rumah sakit, puskesmas), sarana pendidikan (SD, SLTP, dan
SMA), sarana peribadatan (masjid, musholla, gereja, vihara, pura), serta sarana budaya
dan rekreasi (gedung bioskop dan gedung serbaguna).
Universitas Indonesia
54
3.3.2 Kawasan Permukiman
Berikut ini adalah tabel proyeksi kebutuhan air bersih permukiman dalam periode 10 tahun sekali, yakni 2019, 2029, dan 2039
Perhitungan dilakukan dengan standar SNI 03-7065-2005pada setiap kecamatan menghasilkan debit kebutuhan air total yang dibutuhkan.
Tabel 3-5. Kebutuhan Air Bersih Permukiman Kecamatan Wonosari
Kecamatan Wonosari
Tingkat
Pelayanan
Tahun
Penduduk
(orang)
SL
HU
Total
Penduduk Terlayani
SL
(%)
HU
(orang)
Total
(orang)
Standar
SL
Kebutuhan Air
HU
SL
(L/org/hari)
HU
Kebutuhan Air
Total
SL
HU
(L/hari)
Total
(L/detik)
2019
87668
30
30
60
26300
26300
52600
170
30
4471000
789000
5260000
51.75
9.13
2029
101346
50
20
70
50673
20269
70942
170
30
8614410
608070
9222480
99.70
7.04
2039
117158
70
10
80
82011
11716
93727
170
30
1394187
0
351480
1429335
0
161.36
4.07
60.88
106.7
4
165.4
3
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 3-6.Kebutuhan Air Bersih Permukiman Kecamatan Playen
Kecamatan Playen
Penduduk Terlayanani
Standar
HU
Total
SL
Total SL
HU
(orang)
(orang)
(L/org/hari)
60
18397 18397 36794 170
30
70
35064 14025 49089 170
30
80
56137
8020
64157 170
30
Tingkat Pelayanan
Tahun
2019
2029
2039
Penduduk
(orang)
61323
70127
80196
SL
HU
30
50
70
(%)
30
20
10
Kebutuhan Air
SL
HU
Kebutuhan Air
Total
(L/hari)
3127490 551910 3679400
5960880 420750 6381630
9543290 240600 9783890
SL
HU
Total
(L/detik)
36.20
6.39
42.59
68.99
4.87
73.86
110.45 2.78 113.24
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
55
Tabel 3-7. Kebutuhan Air Bersih Permukiman Kecamatan Ponjong
Kecamatan Ponjong
Tahun
Penduduk
(orang)
Tingkat
Pelayanan
SL
HU
Penduduk Terlayanani
Total
SL
(%)
2019
HU
(orang)
(orang)
Total
Standar
SL
Kebutuhan Air
HU
SL
HU
(L/org/hari)
Kebutuhan Air
Total
SL
(L/hari)
HU
Total
(L/detik)
30
30
60
17021
17021
34042
170
30
2893570
510630
3404200
33.49
5.91
39.40
2029
56735
62674
50
20
70
31337
12535
43872
170
30
5327290
376050
5703340
61.66
4.35
66.01
2039
69234
70
10
80
48464
6923
55387
170
30
8238880
207690
8446570
95.36
2.40
97.76
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 3-8. Kebutuhan Air Bersih Permukiman Kecamatan Semanu
Kecamatan Semanu
Penduduk
(orang) SL
Tingkat
Pelayanan
Penduduk Terlayanani
2019
2029
60253
67431
30
50
(%)
30
20
60
70
18076
33716
HU
(orang)
(orang)
18076
13486
2039
75464
70
10
80
52825
7546
Tahun
HU
Total
SL
Total
Standar
SL
HU
Kebutuhan Air
SL
HU
Kebutuhan Air
Total
36152
47202
(L/org/hari)
(L/hari)
170
30 3072920 542280 3615200
170
30 5731720 404580 6136300
60371
170
30
8980250
226380
9206630
SL
35.57
66.34
103.9
4
HU
Total
(L/detik)
6.28 41.84
4.68 71.02
106.5
2.62
6
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
56
Tabel 3-9. Kebutuhan Air Bersih Permukiman Kecamatan Karangmojo
Kecamatan Karangmojo
Penduduk Terlayanani
Standar
Kebutuhan Air
HU
Total
SL
Total SL
HU
SL
HU
Total
(orang)
(orang)
(L/org/hari)
(L/hari)
60
17070 17070 34140 170
30
2901900 512100 3414000
70
32378 12951 45329 170
30
5504260 388530 5892790
80
51587 7370 58957 170
30
8769790 221100 8990890
Tingkat Pelayanan
Tahun
2019
2029
2039
Penduduk
(orang)
56899
64755
73696
SL
HU
30
50
70
(%)
30
20
10
Kebutuhan Air
SL
HU
Total
(L/detik)
33.59
5.93
39.51
63.71
4.50
68.20
101.50
2.56
104.06
Sumber: (Pengolahan Penulis, 2020)
Tabel 3-10. Kebutuhan Air Bersih Permukiman Kecamatan Semin
Kecamatan Semin
Penduduk Terlayanani
Standar
Kebutuhan Air
Kebutuhan Air
HU
HU Total
SL
Total
SL
HU
SL
HU
Total
SL
HU
Total
(orang)
(%)
(orang)
(L/org/hari)
(L/hari)
(L/detik)
30
60
17145 17145 34290 170
30 2914650 514350 3429000 33.73 5.95
39.69
20
70
31675 12670 44345 170
30 5384750 380100 5764850 62.32 4.40
66.72
10
80
49155
7022
56177 170
30 8356350 210660 8567010 96.72 2.44
99.16
Tingkat Pelayanan
Tahun
Penduduk
(orang)
SL
2019
2029
2039
57149
63349
70221
30
50
70
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
57
Tabel 3-11. Kebutuhan Air Bersih Permukiman Kecamatan Saptosari
Tingkat Pelayanan
Tahun
2019
2029
2039
Penduduk
(orang)
39591
44053
49018
SL
HU
30
50
70
(%)
30
20
10
Total
60
70
80
Kecamatan Saptosari
Penduduk Terlayanani
Standar
HU
SL
Total
SL
HU
(orang)
(orang)
(L/org/hari)
11877
11877 23754 170
30
22027
8811
30838 170
30
34313
4902
39215 170
30
Kebutuhan Air
SL
HU
2019090
3744590
5833210
(L/hari)
356310
264330
147060
Kebutuhan Air
Total
SL
HU
Total
(L/detik)
2375400 23.37 4.12 27.49
4008920 43.34 3.06 46.40
5980270 67.51 1.70 69.22
Sumber: (Pengolahan Penulis, 2020)
Tabel 3-12. Kebutuhan Air Bersih Permukiman Kecamatan Panggang
Kecamatan Panggang
Tingkat
Pelayanan
Tahun
2019
2029
2039
Penduduk
(orang) SL HU Total
29677
33093
36901
30
50
70
(%)
30
20
10
60
70
80
Penduduk Terlayanani
HU
Total
(orang)
(orang)
8903
8903
17806
16547 6619
23166
25831 3690
29521
SL
Standar
SL
HU
(L/org/hari)
170
30
170
30
170
30
Kebutuhan Air
SL
HU
Kebutuhan Air
Total
SL
(L/hari)
1513510 267090 1780600 17.52
2812990 198570 3011560 32.56
4391270 110700 4501970 50.82
HU
Total
(L/detik)
3.09
20.61
2.30
34.86
1.28
52.11
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
58
Tabel 3-13. Kebutuhan Air Bersih Permukiman Kecamatan Tepus
Kecamatan Tepus
Tahun
2019
2029
2039
Penduduk
(orang)
36933
40280
43931
Tingkat
Pelayanan
H Tota
SL
U
l
(%)
30
30
60
50
20
70
70
10
80
Penduduk Terlayanani
SL
11080
20140
30752
HU
(orang)
(orang)
11080
8056
4393
Total
22160
28196
35145
Standar
SL
HU
Kebutuhan Air
SL
(L/org/hari)
170
30 1883600
170
30 3423800
170
30 5227840
HU
Kebutuhan Air
Total
(L/hari)
332400 2216000
241680 3665480
131790 5359630
SL
HU
Total
(L/detik)
21.80 3.85 25.65
39.63 2.80 42.42
60.51 1.53 62.03
Sumber: (Pengolahan Penulis, 2020)
Tabel 3-14. Kebutuhan Air Bersih Permukiman Kecamatan Tanjungsari
Kecamatan Tanjungsari
Tingkat
Pelayanan
Penduduk
Tahun
(orang)
SL
HU Total
2019
2029
2039
30
50
70
(%)
30
20
10
29469
32768
36437
60
70
80
Penduduk Terlayanani
SL
8841
16384
25506
HU
(orang)
(orang)
8841
6554
3644
Total
17682
22938
29150
Standar
SL
HU
Kebutuhan Air
SL
HU
Kebutuhan Air
Total
SL
HU
Total
(L/org/hari)
(L/hari)
(L/detik)
170
30 1502970 265230 1768200 17.40 3.07 20.47
170
30 2785280 196620 2981900 32.24 2.28 34.51
170
30 4336020 109320 4445340 50.19 1.27 51.45
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
59
3.3.3
Fasilitas Pemerintahan
Kebutuhan air pada setiap sarana yang terdapat di Kabupaten Gunungkidul pada tahun 2019, 2029. Dan 2039 dapat dilihat dalam
tabel di bawah ini dengan keterangan kecamatan; PG= Panggang; SM= Semsnu; SR= Saptosari; PJ= Ponjong; TP= Tepus; KM= Karangmojo;
TS= Tanjungsari; WN= Wonosari; PL= Playen; SN= Semin.
Berikut ini merupakan hasil proyeksi kebutuhan air sarana pemerintahan tiap kecamatan pada tahun 2019, 2029, dan 2039.
Tabel 3-15. Kebutuhan Air Kantor Kecamatan Per Kecamatan
Kebutuhan Air per Kecamatan Sarana Pemerintahan Kantor Kecamatan
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 3-16. Kebutuhan Air Kantor Polisi Per Kecamatan
Kebutuhan Air per Kecamatan Sarana Pemerintahan Kantor Polisi
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
Universitas Indonesia
60
Kebutuhan Air per Kecamatan Sarana Pemerintahan Kantor Polisi
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 3-17. Kebutuhan Air Pos Pemadam Kebakaran Per Kecamatan
Kebutuhan Air per Kecamatan Sarana Pemerintahan Pos Pemadam Kebakaran
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
61
Tabel 3-18. Kebutuhan Kantor Pos Pembantu Per Kecamatan
Kebutuhan Air per Kecamatan Sarana Pemerintahan Kantor Pos Pembantu
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 3-19. Kebutuhan Stasiun Telepon Otomatis Per Kecamatan
Kebutuhan Air per Kecamatan Sarana Pemerintahan Stasiun Telepon Otomatis
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
62
Tabel 3-20. Kebutuhan Air Kantor KUA Per Kecamatan
Kebutuhan Air per Kecamatan Sarana Pemerintahan Kantor KUA
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
l/hari
l/detik
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
13000
0.15
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
63
3.3.4 Fasilitas Pendidikan
Berikut ini adalah proyeksi kebutuhan air sarana pendidikan tiap kecamatan pada tahun 2019, 2029, dan 2039.
Tabel 3-21. Kebutuhan air SD Per Kecamatan
Kebutuhan air per Kecamatan Sarana Pendidikan SD
Tahun
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
2019
86400
1.00
57600
0.67
57600
0.67
57600
0.67
57600
0.67
57600
0.67
43200
0.50
28800
0.33
43200
0.50
28800
0.33
2029
288000
3.33
201600
2.33
172800 2.00
187200
2.17
187200
2.17
172800 2.00 129600 1.50 100800 1.17 115200 1.33 100800 1.17
2039
532800
6.17
374400
4.33
316800 3.67
345600
4.00
345600
4.00
316800 3.67 230400 2.67 172800 2.00 201600 2.33 172800 2.00
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 3-22. Kebutuhan air SMP Per Kecamatan
Kebutuhan air per Kecamatan Sarana Pendidikan SMP
Tahun
WN
PL
PJ
SM
KM
SN
SR
PG
l/s
l/h
TP
l/s
l/h
TS
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
2019
36000
0.42
36000
0.42
36000
0.42
36000
0.42
36000
0.42
36000
0.42
18000
0.21 18000 0.21 18000 0.21 18000
0.21
2029
126000
1.46
90000
1.04
90000
1.04
90000
1.04
90000
1.04
90000
1.04
54000
0.63 54000 0.63 54000 0.63 54000
0.63
2039
234000
2.71
162000 1.88 144000 1.67 144000 1.67 144000 1.67 144000 1.67 108000 1.25 72000 0.83 90000 1.04 72000
0.83
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
l/s
64
Tabel 3-23. Kebutuhan air SMA Per Kecamatan
Kebutuhan air per Kecamatan Sarana Pendidikan SMA
Tahun
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
2019
57600
0.67
57600
0.67
57600
0.67
57600
0.67
57600
0.67
57600
0.67
28800
0.33
28800
0.33
28800
0.33
28800
0.33
2029
201600 2.33 144000 1.67 144000 1.67 144000 1.67 144000 1.67 144000 1.67
86400
1.00
86400
1.00
86400
1.00
86400
1.00
2039
374400 4.33 259200 3.00 230400 2.67 230400 2.67 230400 2.67 230400 2.67 172800 2.00 115200 1.33 144000 1.67 115200
1.33
Sumber: (Pengolahan Data Penulis, 2020)
3.3.5 Fasilitas Komersil
Tabel 3-24. Kebutuhan Air per Kecamatan Sarana Perdagangan Pertokoan
Kebutuhan Air per Kecamatan Sarana Perdagangan Pertokoan
Tahun
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
2019
600000
6,94
480000
5,56
360000
4,17
480000
5,56
360000
4,17
360000
4,17
360000
4,17
240000
2,78
360000
4,17
240000
2,78
2029
720000
12,50
720000
8,33
720000
8,33
720000
8,33
720000
8,33
720000
8,33
480000
5,56
360000
4,17
480000
5,56
360000
4,17
2039
1680000
19,44
1200000
13,89
1080000
12,50
1200000
13,89
1200000
13,89
1080000
12,50
840000
9,72
600000
6,94
720000
8,33
600000
6,94
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
65
Tabel 3-25. Kebutuhan Air per Kecamatan Sarana Perdagangan Pasar Tradisional
Kebutuhan Air per Kecamatan Sarana Perdagangan Pasar Tradisional
Tahun
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
2019
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
2029
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
2039
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
1200
0,01
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 3-26. Kebutuhan Air per Kecamatan Sarana Perdagangan Toko/Warung
Kebutuhan Air per Kecamatan Sarana Perdagangan Toko/Warung
Tahun
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
2019
26500
0,31
18500
0,21
17250
0,20
18250
0,21
17250
0,20
17250
0,20
12000
0,14
9000
0,10
11250
0,13
9000
0,10
2029
32500
0,59
35250
0,41
31500
0,36
33750
0,39
32500
0,38
31750
0,37
22250
0,26
16750
0,19
20250
0,23
16500
0,19
2039
82250
0,95
56250
0,65
48500
0,56
53000
0,61
51750
0,60
49250
0,57
34500
0,40
26000
0,30
31000
0,36
25750
0,30
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
66
3.3.6 Fasilitas Kebudayaan dan Rekreasi
Berikut ini adalah proyeksi kebutuhan air sarana kebudayaan dan rekreasi tiap kecamatan pada tahun 2019, 2029, dan 2039.
Tabel 3-27. Kebutuhan Air Bioskop per Kecamatan
Kebutuhan Air per Kecamatan Sarana Rekreasi (Bioskop)
WN
Tahun
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/hari
l/s
l/hari
l/s
l/hari
l/s
l/hari
l/s
l/hari
l/s
l/hari
l/s
l/hari
l/s
l/hari
l/s
l/hari
l/s
l/hari
l/s
2019
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
2029
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
2039
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
8000
0,093
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 3-28. Kebutuhan Air Gedung Serbaguna per Kecamatan
Kebutuhan Air per Kecamatan Sarana Rekreasi (Gedung Serbaguna)
Tahun
WN
l/har
i
PL
SM
KM
SN
SR
PG
TP
TS
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
2019 25000 0,289 25000
0,28
9
25000
0,289
25000
0,289
25000
0,28
9
25000
0,289
25000
0,289
25000
0,289
25000
0,289
25000
0,2
89
2029 25000 0,289 25000
0,28
9
25000
0,289
25000
0,289
25000
0,28
9
25000
0,289
25000
0,289
25000
0,289
25000
0,289
25000
0,2
89
l/s
l/har
i
PJ
Universitas Indonesia
67
Kebutuhan Air per Kecamatan Sarana Rekreasi (Gedung Serbaguna)
WN
Tahun
l/har
i
PL
l/s
l/har
i
2039 25000 0,289 25000
PJ
SM
KM
SN
SR
PG
TP
TS
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
l/har
i
l/s
0,28
9
25000
0,289
25000
0,289
25000
0,28
9
25000
0,289
25000
0,289
25000
0,289
25000
0,289
25000
0,2
89
Sumber: (Pengolahan Data Penulis, 2020)
3.3.7
Fasilitas Kesehatan
Berikut ini adalah proyeksi kebutuhan air sarana kesehatan tiap kecamatan pada tahun 2019, 2029, dan 2039.
Tabel 3-29. Kebutuhan Air Rumah Sakit Kecamatan
Kebutuhan Air per Kecamatan Sarana Kesehatan Rumah sakit
Tahun
WN
l/h
PL
l/s
l/h
PJ
l/s
l/h
SM
l/s
l/h
KM
l/s
l/h
SN
l/s
SR
l/h
l/s
l/h
PG
l/s
l/h
TP
l/s
l/h
TS
l/s
l/h
l/s
2019 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16
100000
1,16
2029 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16
100000
1,16
2039 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16 100000
1,16
100000
1,16
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
68
Tabel 3-30. Kebutuhan Air Poliklinik Kecamatan
Kebutuhan Air per Kecamatan Sarana Kesehatan Poliklinik
Tahun
WN
PL
l/h
l/s
l/h
2019
2000
0,02
2000
2029
2000
0,02
2039
2000
0,02
PJ
l/s
SM
KM
l/h
l/s
l/h
l/s
l/h
0,02
2000
0,02
2000
0,02
2000
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
SN
l/s
SR
PG
l/s
l/h
TP
l/h
l/s
l/h
l/s
l/h
0,02
2000
0,02
2000
0,02
2000
0,02
2000
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
TS
l/s
l/h
l/s
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
Sumber: (Pengolahan Penulis, 2020)
Tabel 3-31. Kebutuhan Air Puskesmas Kecamatan
Kebutuhan Air per Kecamatan Sarana Kesehatan Pusekmas
Tahun
WN
PL
l/h
l/s
l/h
2019
2000
0,02
2000
2029
2000
0,02
2039
2000
0,02
PJ
l/s
SM
KM
l/h
l/s
l/h
l/s
l/h
0,02
2000
0,02
2000
0,02
2000
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
SN
l/s
SR
PG
l/s
l/h
TP
l/h
l/s
l/h
l/s
l/h
0,02
2000
0,02
2000
0,02
2000
0,02
2000
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
TS
l/s
l/h
l/s
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
2000
0,02
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
69
3.3.8
Fasilitas Peribadatan
Kebutuhan air per Kecamatan Sarana Peribadatan Musholla
Tahun
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
2019
53000
0,61
37000
0,43
34500
0,40
36500
0,42
34500
0,40
34500
0,40
24000
0,28
18000
0,21
22500
0,26
18000
0,21
2029
65000
1,17
70500
0,82
63000
0,73
67500
0,78
65000
0,75
63500
0,73
44500
0,52
33500
0,39
40500
0,47
33000
0,38
2039
164500
1,90
112500
1,30
97000
1,12
106000
1,23
103500
1,20
98500
1,14
69000
0,80
52000
0,60
62000
0,72
51500
0,60
Berikut ini adalah proyeksi kebutuhan air sarana peribadatan tiap kecamatan pada tahun 2019, 2029, dan 2039.
Tabel 3-32. Kebutuhan Air Musholla Per Kecamatan
Sumber: (Pengolahan Penulis, 2020)
Tabel 3-33. Kebutuhan Air Masjid Warga
Universitas Indonesia
70
Kebutuhan Air per Kecamatan Sarana Peribadatan Masjid Warga
Tahun
WN
PL
PJ
SM
KM
SN
SR
PG
TP
TS
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
l/h
l/s
2019
33000
0,38
24000
0,28
21000
0,24
24000
0,28
21000
0,24
21000
0,24
15000
0,17
12000
0,14
15000
0,17
12000
0,14
2029
39000
0,73
45000
0,52
39000
0,45
42000
0,49
39000
0,45
39000
0,45
27000
0,31
21000
0,24
27000
0,31
21000
0,24
2039
99000
1,15
72000
0,83
60000
0,69
66000
0,76
63000
0,73
63000
0,73
42000
0,49
33000
0,38
39000
0,45
33000
0,38
Sumber: (Pengolahan Penulis, 2020)
Tabel 3-34. Kebutuhan Air Masjid Lingkungan
Kebutuhan Air per Kecamatan Sarana Peribadatan Masjid Lingkungan
Tahun
WN
l/h
PL
l/s
l/h
PJ
l/s
l/h
SM
l/s
l/h
KM
l/s
l/h
SN
l/s
l/h
SR
l/s
l/h
PG
l/s
l/h
TP
l/s
l/h
TS
l/s
l/h
l/s
2019
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
2029
10
0,00
10
0,00
10
0,00
10
0,00
10
0,00
10
0,00
5
0,00
5
0,00
5
0,00
5
0,00
2039
15
0,00
15
0,00
15
0,00
15
0,00
15
0,00
15
0,00
10
0,00
10
0,00
10
0,00
10
0,00
Sumber: (Pengolahan Penulis, 2020)
Tabel 3-35. Kebutuhan Air Masjid Kecamatan
Universitas Indonesia
71
Kebutuhan Air per Kecamatan Sarana Peribadatan Masjid Kecamatan
Tahun
WN
l/h
PL
l/s
l/h
PJ
l/s
l/h
SM
l/s
l/h
KM
l/s
l/h
SN
l/s
l/h
SR
l/s
l/h
PG
l/s
l/h
TP
l/s
l/h
TS
l/s
l/h
l/s
2019
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
2029
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
2039
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
5
0,00
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
72
3.3.9 Penanganan Kebakaran
Tabel 3-36. Penanganan Kebakaran
Pemukiman Perdagangan Pendidikan Kesehatan Peribadatan Perkantoran Kebudayaan
Tahun
Sub
Sub
Kebakaran
Total
Total
(L/detik)
2019
451
46.39
14.67
12.037
6.083
1.505
3.819
535.5
107.1
642.6
2029
697.1
77.12
43
12.037
11.22
1.505
3.819
845.9
169.2
1015
2039
1001
123.5
74.38
12.037
16.44
1.505
3.819
1233
246.5
1479
Sumber: (Pengolahan Penulis, 2020)
3.3.10 Penanganan Kebocoran
Tabel 3-37. Penanganan Kebocoran
Sub
Kebocoran Kebocoran
Tahun
Total
(%)
(L/detik)
(L/detik)
2019
535.5
400
257
2029
845.9
300
305
2039
1233
200
296
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
73
3.3.11 Qqavg, Qmax, Qpeak
Tabel 3-38. Besar Qavg. Qmax, dan Qpeak
Tahun
Q avg
Q max
Q peak
(L/detik) (L/detik) (L/detik)
2019
310.988
466.483
870.77
2029
575.13
862.70
1610.36
2039
904.645
1356.97
2533.01
Sumber: (Pengolahan Penulis, 2020)
3.3.12 Pentahapan untuk IPAM dengan Q desain
Tabel 3-39. Besar Qavg. Qmax, dan Qpeak
Tahun
Q Peak
Desain
(L/detik)
2019
362.787593
2029
1102.38426
2039
2025.02704
Pentahapan
(L/detik)
1100
2200
Sumber: (Pengolahan Penulis, 2020)
Grafik 1. Pentahapan Timbulan Air Limbah Kabupaten Gunungkidul
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
74
3.4
Distribusi Spasial Kebutuhan Air Minum
Pada sistem distribusi air minum yang kami rencanakan, pada daerah kabupaten
gunungkidul memiliki 18 kecamatan daerah yang terlayani. Dan 10 kecamatan yang kami
pilih dalam perancangan distribusi air adalah Kecamatan Wonosari, Kecamatan Playen,
Kecamatan Ponjong, Kecamatan Semanu, Kecamatan Karangmojo, Kecamatan Semin,
kecamatan Panggang, Kecamatan Tepus, Kecamatan Tanjungsari, dan Kecamatan
Saptosari. 10 kecamatan tersebut dipilih karena jumlah penduduk yang tinggi dari
kecamatan yang lain. Dan menjadi salah satu kriteria hal ini disebabkan kebutuhan air
minum pada daerah tersebut akan lebih tinggi dari daerah yang lain.
Gambar 3-3. Peta Pola Ruang Wilayah Kab. Gunungkidul Tahun 2010 – 2030
Sumber: (Peraturan Daerah Kabupaten Gunungkidul Nomor 6 Tahun 2011, 2011)
Universitas Indonesia
75
Gambar 3-4. Batas Kecamatan Perencanaan Distribusi Air Bersih Kabupaten
Gunungkidul
Sumber: (Google Earth, 2020)
Gambar 3-4 menunjukkan batasan wilayah rencana pelayanan distribusi air
bersih Kabupaten Gunungkidul. Perencanaan pelayanan distribusi air minum ini
menimbang data jumlah penduduk, kebutuhan air minum per orang per hari, serta
kebutuhan air minum untuk masing-masing sarana perkotaan, seperti sarana
pemerintahan, pendidikan, kesehatan, pertokoan, dan sebagainya. Debit perancangan
aliran distribusi per kecamatan yang dibuat penulis dapat dilihat pada tabel
Universitas Indonesia
76
Tabel 3-40. Debit Aliran per Kecamatan Kabupaten Gunungkidul
Debit
Kecamatan
Proyeksi Penduduk
Rencana per
Tahun 2040 (jiwa)
Kecamatan
(L/hari)
Saptosari
49544
143
Tanjungsari
36825
106
Tepus
44313
128
Panggang
37305
108
Paliyan
40538
117
Purwosari
26726
77
Playen
81279
235
Gedangsari
45495
131
Patuk
49618
143
118869
343
Nglipar
42908
124
Ngawen
43887
127
Ponjong
69927
202
Semin
70948
205
Karangmojo
74655
216
Semanu
76319
221
Girisubo
30687
89
Rongkop
31846
92
Wonosari
Sumber: (Pengolahan Penulis, 2020)
Ada pula loop distribusi air minum Kabupaten Gunungkidul yang dibuat oleh
penulis sebagai ilustrasi perancangan distribusi aliran air minum Kabupaten Gunungkidul
yang akan dijelaskan lebih lanjut pada bab selanjutnya. Loop ini dapat dilihat pada
Gambar 3-5.
Universitas Indonesia
77
Gambar 3-5. Loop Perancangan Distribusi Air Minum Kabupaten Gunungkidul
Sumber: (Google Earth, 2020)
3.5 Sumber Air Baku dan Lokasi IPAM
Berdasarkan Strategi Penyediaan Air Minum di Kabupaten Gunungkidul 2019,
sumber air baku yang digunakan oleh PDAM saat ini berasal dari air permukaan, mata
air, air tanah, dan Pemanenan Air Hujan (PAH). Air permukaan sendiri berasal dari 14
sungai dan 460 telaga, mata air berjumlah 64, air tanah berasal dari 50.845 sumur gali
dan 173 sumur dalam, serta 17.485 PAH. Sehingga, sumber air baku yang paling utama
merupakan air permukaan. Dalam hal ini, penulis menjadikan sungai bawah tanah Bribin
sebagai sumber air baku untuk keperluan air bersih Kabupaten Gunungkidul. Pertimbahan
dalam pemilihan sumber air baku ini selain jumlah airnya yang melimpah dengan
kapasitas sumber air baku yaitu 750 L/dt, sungai bawah tanah Bribin juga memenuhi
kualitas standar baku mutu kesehatan lingkungan dan persyaratan kesehatan air untuk
keperluan sanitasi, seperti yang telah diatur dalam Peraturan Menteri Kesehatan RI
Universitas Indonesia
78
Nomor 32 Tahun 2017 serta Nomor 492 Tahun 2010 untuk parameter biologis.
Pernyataan ini diperkuat oleh hasil penelitian kualitas air permukaan Kabupaten
Gunungkidul yang dilakukan oleh Nurmalia pada Tahun 2019 lalu dengan data sebagai
berikut.
Tabel 3-41. Kualitas Air Sungai Winong
Parameter
Nilai
Standar Baku Mutu
7
6,5-8,5
TDS (ppm)
351
500
Kesadahan Total (mg/l)
348
500
0
10
pH
Total Coliform (CFU/100)
Sumber: (Nurmalia, 2019)
IPAM rencana pada Kabupaten Gunungkidul sendiri berada di Kecamatan
Wonosari yaitu unit eksisting PDAM Tirta Handayani yang ditunjukkan pada gambar
berikut. Lokasi IPAM dipilih berada di tengah kabupaten yang padat penduduk dan dekat
dengan permukiman dengan pertimbangan dalam kemudahan akses dalam distribusi air
bersih di Kabupaten Gunungkidul. Debit awal pada IPAM sendiri 112.781.160 L/hari
atau 31.328,1 L/detik.
Gambar 3-6. Lokasi Penempatan Sumber Air Baku dan IPAM Rencana
Sumber: (Google Earth, 2020)
Universitas Indonesia
79
Setelah ditentukan lokasi dari IPA, penulis menentukan debit untuk setiap titik
atau node dalam perancangan sistem air bersih di Kabupaten Gunungkidul. Berikut
merupakan debit untuk setiap titik.
Tabel 3-42. Debit Aliran IPAM Rencana
Titik
Debit (L/s)
Keterangan
D
1533
Masuk
A
120
Keluar
B
145
Keluar
C
245
Keluar
E
165
Keluar
F
366
Keluar
G
299
Keluar
H
193
Keluar
Sumber: (Pengolahan Data Penulis, 2020)
3.6 Sistem Distribusi dan Tipe Pengaliran
3.6.1 Sistem Distribusi
Sistem distribusi merupakan sarana pengaliran air minum dari bangunan
penampungan sampai unit pelayanan. Sistem distribusi dilengkapi beberapa jenis pipa
diantaranya pipa induk/ utama/ arterial, pipa cabang/ sekunder/ distribution main, dan
pipa cabang anak/ tersier/ small distribution main. Komponen dalam sistem distribusi
terdiri atas
•
Jaringan distribusi dan perlengkapannya
•
Bangunan penampungan
•
Alat pengukuran dan peralatan pemantauan
Gambar 3-7. Sistem Distribusi Air Minum
Sumber: (Nayyar, 1992)
Universitas Indonesia
80
Sistem distribusi ditentukan berdasarkan pada keadaan topogradi dan sebaran
penduduk di wilayah pelayanan. Dalam distribusi air minum, terdapat beberapa tipe yang
dapat menjadi opsi untuk digunakan sebagai sistem perpipaan distribui air minum
diantaranya sebagai berikut.
1. Sistem distribusi tipe cabang (Tree System)
Sistem ini cocok digunakan di pedesaan atau kota – kota kecil dengan kepadatan
penduduk rendah. Selain itu, sistem cabang biasa digunakan pada daerah dengan
perkembangan memanjang, memiliki jaringan induk yang saling berhubungan.
Sistem cabang memaksimalkan aliran dengan gravitasi sangat baik digunakan
pada daerah berkontur ekstrim. Pada sistem ini pengaliran air hanya dapat menuju
ke satu arah dan pada setiap ujung akhir daerah pelayanan terdapat titik mati.
Gambar 3-8. Sistem Distribusi Tipe Cabang
Sumber: (Nayyar, 1992)
2. Sistem distribusi tipe grid/ loop
Sistem ini cocok digunakan di kota besar dengan kepadatan penduduk tinggi.
Sistem loop didesain dengan pipa induk di pinggir dan daerah pelayanan berada
di dalam. Sistem ini dapat dimanfaatkan untuk kota yang masih berkembang
karena kemungkinan jaringan untuk dikembangkan agar dapat memberi supply
keluar masih dapat dilakukan. Jaringan pipa induk distribusi saling berhubungan
satu dengan yang lain membentuk lingkaran-lingkaran, sehingga pada pipa induk
tidak ada pipa mati (dead end) dan air akan mengalir ke suatu titik yang dapat
melalui beberapa arah.
Universitas Indonesia
81
Gambar 3-9.Sistem Distribusi Tipe Arterial Loop
Sumber: (Nayyar, 1992)
3. Sistem distribusi kombinasi (grid dan cabang) memungkinkan untuk
menyesuaikan kondisi eksisting
Perencanaan sistem distribusi air minum pada Kabupaten Gunungkidul
memanfaatkan sistem distribusi berbentuk loop. Terdapat 3 loop yang akan
melayani seluruh kecamatan yang ada di Kabupaten Gunungkidul. Air minum
yang akan didistribusikan berasal dari hasil pengolahan PDAM Tirta Handayani
Gunungkidul yang berada di pusat kabupaten yaitu Kecamatan Wonosari. Lokasi
PDAM yang strategis ini memudahkan sistem distribusi yang akan dirancang
sehingga air minum dapat di distribusikan ke seluruh daerah di Gunungkidul
dengan jarak yang relatif sama. Sumber air baku yang digunakan oleh PDAM
Tirta Handayani disalurkan ke unit produksi untuk dilakukan pengolahan air
minum. Kemudian, air tersebut akan dialirkan ke reservoir sebelum
didistribusikan melalui jaringan distribusi. Pada sistem pendistribusian air sistem
loop ini, seluruh pipa akan saling terhubung dengan unit pengolahan dan reservoir
dan terkoneksi satu sama lainnya. Sistem loop ini tidak akan mengalami gangguan
apabila terjadi kerusakan atau sedang dilakukan pemeliharaan rutin karena arah
aliran air dapat dialihkan, memanfaatkan pipa yang lainnya namun tetap sampai
pada konsumen dengan jumlah supplai sebagaimana mestinya.
3.6.2 Tipe Pengaliran
Universitas Indonesia
82
Untuk mendistribusikan air bersih pada dasarnya dapat dipakai salah satu sistem
diantara tiga sistem pengaliran, yaitu sebagai berikut (Sepmita, 2017).
1. Sistem Pengaliran Gravitasi
Sistem ini biasa digunakan bila elevasi sumber air baku atau pengolahan
berada jauh diatas elevasi daerah layanan dan sistem ini dapat memberikan energi
potensial yang cukup tinggi sehingga pada daerah layanan yang paling
menguntungkan karena pengoperasian dan pemeliharaannya lebih murah.
2. Sistem Pemompaan
Sistem ini biasa digunakan bila elevasi antara sumber air atau instalasi dan
daerah pelayanan tidak dapat memberikan tekanan air yang cukup. Untuk
mencapai debit dan tekanan yang diinginkan, air akan langsung dipompa ke
jaringan pipa distribusi. Sistem ini biasa diterapkan pada daerah yang perbedaan
elevasinya kecil.
3. Sistem Pengolahan Pengaliran Kombinasi
Sistem ini merupakan sistem pengaliran dimana air bersih dari sumber
atau instalasi pengolahan akan dialirkan ke jaringan dengan menggunakan pompa
dan reservoir distribusi baik dioperasikan secara berganti atau bersama-sama.
Reservoir ini berfungsi menampung air pada saat kebutuhan air minimum dan
mendistribusikannya pada saat dibutuhkan (biasanya pada saat kebutuhan air
maksimum). Tinggi reservoir yang cukup akan dapat menambah tinggi tekan.
Tipe pengaliran yang direncanakan untuk Kabupaten Gunungkidul yaitu
menggunakan sistem pemompaan. Hal ini disebabkan karena Kabupaten Gunungkidul
memiliki kondisi topografi yang berbukit-bukit dengan perbedaan elevasi yang tinggi dan
sebagian besar air yang digunakan berasal dari sungai bawah tanah. Sumber air baku
diambil dari Sungai Bawah Tanah Bribin, Seropan dan Songgilap. Dari bangunan intake,
air baku akan dipompa ke instalasi pengelolaan air untuk dikelola agar memenuhi standar
baku mutu air minum. Dari IPA, air yang telah dikelola akan ditransmisikan ke reservoir
lalu didistribusikan ke daerah pelayanan melalui jaringan air bersih menggunakan pompa
bertekanan. Dalam tipe pengaliran menggunakan sistem pemompaan, terdapat beberapa
hal yang perlu diperhatikan, terutama hal yang terkait dengan pemompaan. Tipe
pengaliran dengan sistem pemompaan memerlukan penyaluran air alternatif untuk
Universitas Indonesia
83
kondisi-kondisi tidak terduga, seperti apabila terjadinya pemadaman listrik. Hal ini dapat
ditangani dengan penyediaan reservoir seperti menara air di beberapa tempat yang dapat
menyalurkan air karena memberikan tekanan yang tinggi tanpa memerlukan tenaga
listrik. Selain itu, dapat pula disediakan sumber listrik alternatif seperti generator listrik
untuk memberikan tenaga listrik saat terjadi pemadaman.
Universitas Indonesia
84
BAB 4
PERENCANAAN SISTEM DISTRIBUSI AIR MINUM
4.1 Penempatan Jaringan Pipa Induk
Jaringan perpipaan air minum Kabupaten Gunungkidul diatur oleh PDAM Tirta
Handayani. Secara keseluruhan, per bulan Maret 2018, cakupan pelayanan PDAM
Gunungkidul telah mencapai 80,51% dari total jumlah penduduk yang ada dalam wilayah
pelayanan PDAM (PDAM Tirta Handayani, 2018). Rencana jaringan pipa induk yang
akan kami buat terpusat di tengah Kabupaten Gunungkidul. Jaringan induk ini akan
mengikuti jalan utama yang tersedia di wilayah tersebut. Rincian jalan utama yang dilalui
pipa utama adalah sebagai berikut.
-
Pipa B-C sepanjang 11179 m melalui Jalan Playen-Paliyan.
-
Pipa A-B sepanjang 5867 m melalui Jalan Raya Wonosari – Paliyan
-
Pipa C-D sepanjang 7541 m melalui Jalan Nasional 3
-
Pipa D-E sepanjang 3590 m melalui Jalan Karangmojo – Wonosari
-
Pipa E-F sepanjang 11115 m melalui Jalan Taman Bakti
-
Pipa C-F sepanjang 15955 m melalui Jalan Nasional 3
-
Pipa F-G sepanjang 10330 m melalui Jalan Nglipar - Ngawen
-
Pipa G-H sepanjang 17490 m melalui Jalan Karangmojo – Semin
-
Pipa H-E sepanjang 16977 m melalui Jalan Baron
Berdasarkan Gambar 4.1. pipa induk membentuk 3 buah loop yang
menghubungkan titik ABCDEFGH. Jaringan pipa yang kami rancang direncanakan
melayani seluruh kecamatan di Kabupaten Gunungkidul. Titik D merupakan unit
transmisi air produksi dari Instalasi Pengolahan Air Tirta Handayani ke jaringan utama.
Node A akan melayani kecamatan Saptosari, Tanjungsari, dan Tepus. Node B akan
melayani kecamatan Paliyan, Panggang, dan Purwosari. Node C melayani kecamatan
Playen, Gedangsari, dan Patuk. Node E melayani kecamatan Wonosari. Node F melayani
kecamatan Nglipar dan Ngawen. Node G melayani kecamatan Ponjong, Semin, dan
Karangmojo. Node H melayani kecamatan Semanu, Girisubo, dan Rongkop. Wilayah
yang berada dalam Loop 1 akan dilayani oleh pipa A-B, Loop 2 oleh pipa E-F, dan Loop
3 oleh G-H.
Universitas Indonesia
85
Gambar 4-1. Sistem Distribusi Tipe Arterial Loop
Sumber: (Google Earth, 2020)
Dapat dilihat dalam gambar di atas, dimana pada setiap loopnya dikelilingi oleh
pipa induk yang sebagian besar direncanakan alurnya mengikuti jalur jalan utama.
Rencana jaringan perpipaan Kabupaten Gunungkidul ini menggunakan sistem loop
(tertutup) dengan alasan tertentu, salah satunya yaitu wilayah pelayanan yang sangat luas
serta dapat memberikan pelayanan yang stabil baik dari segi jumlah air yang disalurkan
maupun besar tekanan ke seluruh wilayah pelayanan. Sedangkan untuk penempatan
jaringan pipa induk diusahakan mengikuti jalur jalan eksisting agar memudahkan dalam
proses instalasinya. Selain itu, pemasangan pipa yang mengikuti jalur jalan yang sudah
ada juga dimaksudkan agar pendistribusian air bersih sesuai dengan konstruksi jalannya
sehingga tersebar merata dan meminimalisir biaya tambahan akibat pembukaan jalur
baru.
4.2 Pemilihan Material Pipa
Setelah dilakukan penempatan jaringan pipa induk, tahapan selanjutnya adalah
memilih material pipa yang sesuai dengan kebutuhan Kabupaten Gunungkidul. Dalam
mendesain, pemilihan material pipa sendiri mengacu pada Tabel Koefisien HazenWilliams. Berikut merupakan koefisien Hazen Williams untuk setiap material pipa.
Tabel 4-1. Koefisien Hazen-Williams untuk Setiap Material Pipa
Universitas Indonesia
86
Material
Hazen Williams Coefficient
Aluminum
130 - 150
Asbestos Cement
120 - 150
Asphalt-lined iron or steel
140
Brass
130
Cast Iron, cement lined
140
Cast Iron, coated
110 - 140
Cast Iron, new unlined
130
Cast Iron, old unlined
40 - 120
Cast Iron, uncoated
100 - 140
Cast Iron, 10 years old
107 - 113
Cast Iron, 20 years old
89 - 100
Cast Iron, 30 years old
75 - 90
Cast Iron, 40 years old
64 - 83
Cement lining
140
Concrete
100 - 140
Concrete, old
100 - 110
Copper
130 - 140
Corrugated Metal Pipe
60
Corrugated Steel
60
Deteriorated old pipes
60 - 80
Universitas Indonesia
87
Material
Hazen Williams Coefficient
Ductile Iron
120 - 145
Fiberglass
150
Galvanized Iron
100 - 120
Glass
130
Lead
130
Polyethylene
140
PVC, PE, GRP
120 - 150
Steel, new unlined
120
Steel, 15 years
200
Steel, riveted joints
95 - 110
Steel, welded joints
100 - 140
Steel, welded joints, lined
110 - 140
Steel, welded or steamless
100 - 120
Tin
130
Wood Stave
110
Sumber: (Ratzlaff, 2019)
Material pipa yang digunakan dalam desain perancangan jaringan air bersih
untuk Kabupaten Gunungkidul merupakan PVC. Koefisien PVC berdasarkan tabel diatas
sendiri berkisar antara 120 hingga 150. Maka dari itu, koefisien Hazen-Williams yang
digunakan ke dalam perhitungan iterasi sebesar 130. Adapun beberapa pertimbangan
dipilihnya material PVC untuk perancangan jaringan air bersih adalah sebagai berikut.
Universitas Indonesia
88
•
Pipa PVC memiliki bobot yang ringan, serta dapat dipotong, dibentuk, dilas dan
digabungkan dengan mudah sehingga proses transportasi dan instalasi menjadi
lebih mudah
•
PVC tahan terhadap pelapukan, pembusukan kimiawi, korosi, guncangan dan
abrasi sehingga dapat bertahan lama
•
Ketahanan Pipa PVC terhadap fraktur atau fleksibilitas yang cukup baik sehingga
mampu bertahan di bawah beban tanpa mengalami kepatahan
•
Pipa PVC memmiliki permukaan dinding yang lebih halus disbanding jenis pipa
lainnya sehingga dapat mengurangi gesekan fluida dan hambatan aliran
•
Karena kandungan klorinnya yang tinggi, produk PVC memiliki ketahanan api
yang cukup baik, karena sulit untuk dibakar, produksi panas relatif rendah dan
mudah dipadamkan jika mengalami kebakaran.
4.3 Analisis Loop, Node, Aliran dan Panjang Segmen Pipa
Gambar 4-2. Gambaran Loop Kabupaten Gunungkidul
Sumber: (Pengolahan Data Penulis, 2020)
Loop yang direncanakan untuk jaringan distribusi air bersih yang akan
digunakan pada Kabupaten Gunungkidul digambarkan pada Gambar 4.2 diatas. Debit
yang keluar merupakan debit kebutuhan air yang dihitung berdasarkan jumlah populasi
dan kebutuhan air pada kecamatan yang dituju. Panjang pipa dari setiap segmen loop
dihitung dengan menggunakan aplikasi Google Earth Pro.
Universitas Indonesia
89
Tabel 4-2. Panjang Setiap Segmen Pipa pada Loop
Pipa
Panjang (m)
DA
7296
AB
8905
BC
11223
DC
6963
CF
14597
EF
11150
DE
3444
FG
9597
GH
17012
HE
7028
Sumber: (Pengolahan Data Penulis, 2020)
Loop yang direncanakan memiliki 8 node yang diwakili oleh titik A hingga titik
H. Terdapat pula tanda panah yang menggambarkan arah debit aliran yang mengalir pada
loop tersebut. Debit aliran tersebut digunakan untuk mendapatkan debit air sesungghunya
pada loop menggunakan metode hardy – cross. Aliran awal yang direncanakan dapat
dituliskan di Tabel 4.3 sebagai berikut.
Tabel 4-3. Debit Aliran Awal pada Setiap Segmen Pipa
Pipa
DA
AB
BC
CF
EF
FG
GH
HE
DE
DC
Qawal (l/s)
Q (m³/s)
511
391
246
512
450
596
297
104
511
511
0.511
0.391
0.246
0.512
0.450
0.596
0.297
0.104
0.511
0.511
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
90
Asumsi awal aliran debit tersebut dihitung berdasarkan rasio luasan pada
wilayah yang dilayani yang telah dijelaskan sebelumnya. Asumsi debit yang masuk
dirancang sesuai dengan proyeksi kebutuhan air minum pada tahun 2040
Tabel 4-4. Daerah yang Dilayani
Titik
Debit per
Titik (l/s)
Ket
QD
QA
QB
QC
QE
QF
QG
QH
1533
120
145
245
165
366
299
193
Masuk
Saptosari, Tanjungsari, Tepus
Panggang, Paliyan, Purwosari
Playen, Gedangsari, Patuk
Wonosari
Nglipar, Ngawen
Ponjong, Semin, Karangmojo
Semanu, Girisubo, Rongkop
Sumber: (Pengolahan Data Penulis, 2020)
Daerah yang dilayani jaringan air bersih yaitu Kecamatan Saptosari, Kecamatan
Tanjungsari, Kecamatan Tepus, Kecamatan Panggang, Kecamatan Paliyan, Kecamatan
Purwosari, Kecamatan Playen, Kecamatan Gedangsari, Kecamatan Patuk, Kecamatan
Wonosari, Kecamatan Nglipar, Kecamatan Ngawen, Kecamatan Ponjong, Kecamatan
Semin, Kecamatan Karangmojo, Kecamatan Semanu, Kecamatan Girisubo, dan
Kecamatan Rongkop.
4.4 Analisis Debit, Dimensi Pipa, Kecepatan Aliran
Analisis debit dan kecepatan aliran serta dimensi pipa dilakukan untuk
mengetahui debit koreksi atau debit air sesungguhnya sesuai dengan teori dan rencana
jaringan loop serta mengetahui ketepatan dan kesesuaian debit dan kecepatan aliran yang
digunakan dengan kriteria – kriteria yang ada. Metode analisis yang digunakan dalam
menghitung debit dan kecepatan aliran pada jaringan distribusi air bersih ini adalah
metode hardy – cross dimana dilakukan iterasi debit dengan koreksi debit pada masing –
masing pendekatan sehingga mendapatkan debit optimum dari tiap ruas jaringan
perpipaan. Iterasi terus dilakukan hingga diperoleh correction flow (ΔQ) lebih kecil dari
5% Q awal. Dalam perhitungan dengan metode ini, iterasi dilakukan sebanyak 7 kali
Universitas Indonesia
91
hingga memperoleh correction flow lebih kecil dari 5% Q awal. Pipa yang digunakan
dalam jaringan ini adalah pipa HDPE (High Density Poly Ethylene) yang memiliki
densitas material yang tinggi seperti yang telah dijelaskan di subbab 4.2. Diameter pipa
yang digunakan berkisar sekitar 0,055 – 0,9 m dan menyesuaikan dengan diameter pipa
katalog yang terdapat di pasar. Kriteria standar kecepatan aliran yang digunakan mengacu
pada SNI 7509 – 2011 tentang Tata Cara Perencanaan Teknik Jaringan Distribusi dan
Unit Pelayanan Sistem Penyediaan Air Minum dimana kecepatan aliran maksimum
dalam pipa adalah 3 m/s. Dalam jaringan perpipaan ini, kecepatan aliran yang digunakan
adalah 1 m/s dengan pertimbangan yaitu tekanan yang dihasilkan tidak terlalu besar pada
kecepatan aliran ini.
Universitas Indonesia
92
Tabel 4.1. Iterasi 1 Loop 1
Flow
Pipeline
DA
AB
BC
DC
Q
(m3/menit) Q(m3/detik)
30.66
0.511
23.46
0.391
14.76
0.246
0
0
C
130
130
130
130
L (m)
7481
10625
11179
7063
D (m)
0.8
0.7
0.55
0
S
0.0001
0.0011
0.0015
0
Total
h (m)
h/Q
0.7481 1.463992
11.6875 29.8913
16.7685 68.16463
0
0
29.2041 99.51993
Correction
Check Velocity
Flow
v
v
(m/menit) (m/detik) (m3/detik)
60.97159 1.016193
-0.15862
60.93506 1.015584
-0.15862
62.10068 1.035011
-0.15862
0
0
-0.15862
Sumber: (Pengolahan Penulis, 2020)
Tabel 4-5. Iterasi 2 Loop 1
Pipeline
DA
AB
BC
DC
Flow
Q
(m3/menit) Q(m3/detik)
21.14271
0.352379
13.94271
0.232379
5.24271
0.087379
-1.39575
-0.02326
C
130
130
130
130
L (m)
7481
10625
11179
7063
D (m)
0.68
0.55
0.485
0.175
S
0.0013
0.0017
0.0018
0.0055
Total
h (m)
h/Q
9.7253 27.59902
18.0625 77.72879
20.1222 230.2878
38.8465 -1669.92
86.7565
-1334.3
Correction
Check Velocity
Flow
v
v
(m/menit) (m/detik) (m3/detik)
58.194
0.9699 0.035146
58.66204 0.977701 0.035146
28.36663 0.472777 0.035146
-58.0052 -0.96675 0.035146
Sumber: (Pengolahan Penulis, 2020)
Tabel 4-6. Iterasi 3 Loop 1
Pipeline
DA
AB
Flow
Q
(m3/menit) Q(m3/detik)
23.25147
0.387524
16.05147
0.267524
C
130
130
L (m)
7481
10625
D (m)
0.68
0.55
S
0.0013
0.0017
Correction
Check Velocity
Flow
v
v
(m3/detik)
h (m)
h/Q
(m/menit) (m/detik)
9.7253 25.09596 63.99822 1.066637
-0.10862
18.0625 67.51719 67.53435 1.125573
-0.10862
Universitas Indonesia
93
Pipeline
BC
DC
Flow
Q
(m3/menit) Q(m3/detik)
7.351468
0.122524
13.32619
0.222103
C
130
130
L (m)
11179
7063
D (m)
0.485
0.175
S
0.0018
0.0055
Total
Correction
Check Velocity
Flow
v
v
h (m)
h/Q
(m/menit) (m/detik) (m3/detik)
20.1222 164.2301 39.77644 0.662941
-0.10862
38.8465 174.9029 553.8157 9.230262
-0.10862
86.7565 431.7462
Sumber: (Pengolahan Penulis, 2020)
Tabel 4-7. Iterasi 4 Loop 1
Flow
Pipeline
DA
AB
BC
DC
Q
(m3/menit) Q(m3/detik)
16.73439
0.278906
9.534388
0.158906
0.834388
0.013906
1.368889
0.022815
C
130
130
130
130
L (m)
7481
10625
11179
7063
D (m)
0.68
0.55
0.485
0.175
S
0.0013
0.0017
0.0018
0.0055
Total
h (m)
9.7253
18.0625
20.1222
38.8465
86.7565
h/Q
34.8694
113.6675
1446.968
1702.687
3298.192
Correction
Check Velocity
Flow
v
v
(m3/detik)
(m/menit) (m/detik)
46.06036 0.767673
-0.01422
40.11463 0.668577
-0.01422
4.514605 0.075243
-0.01422
56.8889 0.948148
-0.01422
Sumber: (Pengolahan Penulis, 2020)
Tabel 4-8. Iterasi 5 Loop 1
Flow
Pipeline
DA
AB
BC
DC
Q
(m3/menit) Q(m3/detik)
15.88128
0.264688
8.681276
0.144688
-0.01872
-0.00031
-0.19111
-0.00319
C
130
130
130
130
Total
L (m)
7481
10625
11179
7063
D (m)
0.68
0.55
0.485
0.175
S
0.0013
0.0017
0.0018
0.0055
h (m)
h/Q
9.7253 36.74251
18.0625 124.8376
20.1222 -64482.1
38.8465
-12196
86.7565 -76516.5
Correction
Check Velocity
Flow
v
v
(m/menit) (m/detik) (m3/detik)
43.71223 0.728537 0.000613
36.52528 0.608755 0.000613
-0.10131 -0.00169 0.000613
-7.94229 -0.13237 0.000613
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
94
Tabel 4-9. Iterasi 6 Loop 1
Flow
Pipeline
DA
AB
BC
DC
Q
(m3/menit) Q(m3/detik)
15.91805
0.265301
8.718049
0.145301
0.018049
0.000301
-0.02335
-0.00039
C
130
130
130
130
L (m)
7481
10625
11179
7063
D (m)
0.68
0.55
0.485
0.175
S
0.0013
0.0017
0.0018
0.0055
Total
h (m)
h/Q
9.7253 36.65763
18.0625 124.3111
20.1222 66890.95
38.8465 -99812.5
86.7565 -32760.5
Correction
Check Velocity
Flow
v
v
(m3/detik)
(m/menit) (m/detik)
43.81344 0.730224 0.001431
36.68 0.611333 0.001431
0.097659 0.001628 0.001431
-0.97046 -0.01617 0.001431
Sumber: (Pengolahan Penulis, 2020)
Tabel 4-10. Iterasi 7 Loop 1
Flow
Pipeline
DA
AB
BC
DC
Q
(m3/menit) Q(m3/detik)
16.00394
0.266732
8.803937
0.146732
0.103937
0.001732
-0.03349
-0.00056
C
130
130
130
130
Total
L (m)
7481
10625
11179
7063
D (m)
0.68
0.55
0.485
0.175
S
0.0013
0.0017
0.0018
0.0055
h (m)
h/Q
9.7253 36.4609
18.0625 123.0983
20.1222 11616.02
38.8465 -69599.2
86.7565 -57823.6
Correction
Check Velocity
Flow
v
v
(m/menit) (m/detik) (m3/detik)
44.04984 0.734164 0.000811
37.04136 0.617356 0.000811
0.562369 0.009373 0.000811
-1.39174
-0.0232
0.000811
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
95
Tabel 4-11. Iterasi 1 Loop 2
Pipeline
CF
DC
DE
EF
Flow
Q
(m3/menit) Q(m3/detik)
14.7
0.245
0
0
-30.66
-0.511
0
0
C
130
130
130
130
L (m)
15129
7063
3590
11405
D (m)
0.56
0
0.8
0
S
0.0016
0
0.0001
0
Total
h (m)
h/Q
24.2064 98.80163
0
0
0.359 -0.70254
0
0
24.5654 98.09909
Correction
Check Velocity
Flow
v
(m3/detik)
(m/menit) v(m/detik)
59.65909 0.994318
-0.13536
0
0
-0.13536
-60.9716
-1.01619
-0.13536
0
0
-0.13536
Sumber: (Pengolahan Penulis, 2020)
Tabel 4-12. Iterasi 2 Loop 2
Flow
Pipeline
CF
DC
DE
EF
Q
(m3/menit) Q(m3/detik)
6.57846
0.109641
1.39575
0.023262
-38.7815
-0.64636
-2.02259
-0.03371
C
130
130
130
130
L (m)
15129
7063
3590
11405
D (m)
0.44
0.3
0.9
0.3
S
0.002
0.0036
0.00085
0.0033
Total
h (m)
h/Q
30.258 275.9734
25.4268 1093.039
3.0515 -4.72106
37.6365 -1116.49
96.3728 247.8046
Correction
Check Velocity
Flow
v
(m/menit) v(m/detik) (m3/detik)
43.24683
0.72078
-0.21022
19.73787 0.328965
-0.21022
-60.9362
-1.0156
-0.21022
-28.6022
-0.4767
-0.21022
Sumber: (Pengolahan Penulis, 2020)
Tabel 4-13. Iterasi 3 Loop 2
Pipeline
CF
DC
DE
Flow
Q
(m3/menit) Q(m3/detik)
-6.03472
-0.10058
-13.3262
-0.2221
-51.3947
-0.85658
C
130
130
130
L (m)
15129
7063
3590
D (m)
0.44
0.3
0.9
S
0.002
0.0036
0.00085
h (m)
30.258
25.4268
3.0515
Correction
Check Velocity
Flow
v
h/Q
(m/menit) v(m/detik) (m3/detik)
-300.839 -39.6723
-0.6612
0.09067
-114.482 -188.451
-3.14085
0.09067
-3.56243 -80.7549
-1.34591
0.09067
Universitas Indonesia
96
Pipeline
EF
Flow
Q
(m3/menit) Q(m3/detik)
-14.5079
-0.2418
C
130
L (m)
11405
D (m)
0.3
S
0.0033
Total
h (m)
37.6365
96.3728
Correction
Check Velocity
Flow
v
h/Q
(m/menit) v(m/detik) (m3/detik)
-155.653 -205.162
-3.41936
0.09067
-574.536
Sumber: (Pengolahan Penulis, 2020)
Tabel 4-14. Iterasi 4 Loop 2
Flow
Pipeline
CF
DC
DE
EF
Q
(m3/menit) Q(m3/detik)
-0.5945
-0.00991
-1.36889
-0.02281
-45.9545
-0.76591
-9.05535
-0.15092
C
130
130
130
130
L (m)
15129
7063
3590
11405
D (m)
0.44
0.3
0.9
0.3
S
0.002
0.0036
0.00085
0.0033
Total
h (m)
30.258
25.4268
3.0515
37.6365
96.3728
h/Q
-3053.79
-1114.49
-3.98416
-249.376
-4421.63
Correction
Check Velocity
Flow
v
(m/menit) v(m/detik) (m3/detik)
-3.90826
-0.06514 0.011781
-19.358
-0.32263 0.011781
-72.2068
-1.20345 0.011781
-128.055
-2.13426 0.011781
Sumber: (Pengolahan Penulis, 2020)
Tabel 4-15. Iterasi 5 pada Loop 2
Loop 2
Flow
Pipeline
CF
DC
DE
EF
Q
(m3/menit)
0.112388
0.191111
-45.24761
-8.347666
Q
(m3/detik)
0.001873
0.003185
-0.754127
-0.139128
Total
C
130
130
130
130
L (m)
D
(m)
S
h (m)
15129 0.44 0.002
30.258
7063 0.3 0.0036 25.4268
3590 0.9 0.00085 3.0515
11405 0.3 0.0033 37.6365
96.3728
h/Q
16153.71
7982.824
-4.046401
-270.5175
23861.97
Check Velocity
v
V
(m/menit)
(m/detik)
0.738838
0.012314
2.702584
0.045043
-71.09614
-1.184936
-118.0478
-1.967463
Correction
Flow
(m3/detik)
-0.00218
-0.00218
-0.00218
-0.00218
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
97
Tabel 4-16. Iterasi 6 pada Loop 2
Loop 2
Pipeline
CF
DC
Flow
Q
Q
(m3/menit) (m3/detik)
-0.018599
-0.00031
0.023352
0.000389
L (m)
D
(m)
S
h
(m)
h/Q
130 15129
130 7063
0.44
0.3
0.002
0.0036
30.258
25.4268
-97611.44
65331.8
130
C
DE
-45.3786
-0.75631
3590
0.9
0.00085
3.0515
-4.034721
EF
-8.478603
-0.14131
130 11405
Total
0.3
0.0033
37.6365
96.3728
-266.3399
-32550.02
Check Velocity
v
v
(m/menit) (m/detik)
-0.12227 -0.002038
0.330226
0.005504
71.30195 -1.188366
119.8994 -1.998324
Correction
Flow
(m3/detik)
0.0016
0.0016
0.0016
0.0016
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 4-17. Iterasi 7 pada Loop 2
Loop 2
D
(m)
S
h
(m)
h/Q
CF
DC
Flow
L
C
Q
Q
(m)
(m3/menit) (m3/detik)
0.077426
0.00129 130 15129
0.033489
0.000558 130 7063
0.44
0.3
0.002
0.0036
30.258
25.4268
23448.06
45555.81
DE
-45.28257
-0.75471
3590
0.9
0.00085
3.0515
-4.043277
EF
-8.382575
-0.13971 130 11405
Total
0.3
0.0033
37.6365
96.3728
-269.391
68730.43
Pipeline
130
Check Velocity
Correction
Flow
v
v
(m/menit)
(m/detik) (m3/detik)
0.508996
0.008483 -0.00076
0.473579
0.007893 -0.00076
-71.15107 1.185851 -0.00076
-118.5415 1.975691 -0.00076
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
98
Tabel 4-18. Iterasi 1 pada Loop 3
Loop 3
Pipeline
FG
GH
HE
EF
Flow
C
Q
Q
(m3/menit) (m3/detik)
21.96
0.366
130
17.82
0.297
130
6.24
0.104
130
0
0
130
Total
L (m)
D (m)
9572
17490
6579
11405
0.7
0.63
0.37
0
Correction
Check Velocity
Flow
v
v
(m3/detik)
(m/menit)
(m/detik)
0.0012 11.4864 31.38360656 57.03896104 0.950649351 -0.10165
0.00145 25.3605 85.38888889 57.14285714 0.952380952 -0.10165
0.0028 18.4212 177.1269231 58.01182017 0.96686367
-0.10165
0
0
0
0
0
-0.10165
55.2681 293.8994185
S
h (m)
h/Q
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 4-19. Iterasi 2 pada Loop 3
Loop 3
Flow
Pipeline
FG
GH
HE
EF
Q (m3/menit)
15.86104639
11.72104639
0.141046392
2.022586428
Correction
Check Velocity
D
Flow
Q(m3/detik)
C L (m) (m)
S
h (m)
h/Q
v (m/menit)
v(m/detik)
(m3/detik)
0.264350773 130 9572 0.57 0.0015 14.358 54.3141971 62.1323063
1.035538438 -0.00213
0.195350773 130 17490 0.52 0.0017 29.733 152.2031345 55.16899189 0.919483198 -0.00213
0.002350773 130 6579 0.055 0.021 138.159 58771.72658 59.34333558 0.989055593 -0.00213
0.033709774 130 11405 0.21 0.005 57.025 1691.645881 58.37190267 0.972865045 -0.00213
Total
239.275 60669.88979
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
99
Tabel 4-20. Iterasi 3 pada Loop 3
Loop 3
Pipeline
FG
GH
HE
EF
Flow
Q
Q
(m3/menit)
(m3/detik)
15.73313664 0.262218944
11.59313664 0.193218944
0.013136645 0.000218944
14.50785969 0.241797661
Total
Check Velocity
C
L (m)
D (m)
130
130
130
130
9572
17490
6579
11405
0.57
0.52
0.055
0.21
S
h (m)
h/Q
v (m/menit)
v(m/detik)
0.0015 14.358 54.75576927 61.63124683 1.027187447
0.0017 29.733 153.8824267 54.56694225 0.909449038
0.021 138.159 631024.1326 5.52706325 0.092117721
0.005 57.025
235.837682 418.6972493 6.978287489
239.275 631468.6085
Correction
Flow
(m3/detik)
-0.0002
-0.0002
-0.0002
-0.0002
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 4-21. Iterasi 4 pada Loop 3
Loop 3
Flow
Pipeline
FG
GH
HE
EF
Q
(m3/menit)
15.7208474
11.5808474
0.000847403
9.055348864
Q(m3/detik)
0.262014123
0.193014123
1.41234E-05
0.150922481
Total
Check Velocity
C
130
130
130
130
L (m)
9572
17490
6579
11405
D (m)
0.57
0.52
0.055
0.21
S
0.0015
0.0017
0.021
0.005
h (m)
14.358
29.733
138.159
57.025
239.275
h/Q
54.79857274
154.045722
9782283.044
377.84298
9782869.731
v
(m/menit)
61.58310631
54.50909886
0.356533365
261.3376295
v
(m/detik)
1.026385105
0.908484981
0.005942223
4.355627159
Correction
Flow
(m3/detik)
-1.3E-05
-1.3E-05
-1.3E-05
-1.3E-05
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
100
Tabel 4-22. Iterasi 5 pada Loop 3
Loop 3
Pipeline
FG
GH
HE
EF
Flow
Q
Q(m3/detik)
(m3/menit)
15.72005415 0.262000903
11.58005415 0.193000903
5.41525E-05 9.02542E-07
8.347666367 0.139127773
Total
C
L (m)
D (m)
S
h (m)
h/Q
130
130
130
130
9572
17490
6579
11405
0.57
0.52
0.055
0.21
0.0015
0.0017
0.021
0.005
14.358
29.733
138.159
57.025
239.275
54.80133794
154.0562744
153077686.4
409.8750297
153078305.2
Check Velocity
v
v
(m/menit)
(m/detik)
61.57999892
1.026333315
54.50536516
0.908422753
0.022783923
0.000379732
240.9138923
4.015231538
Correction
Flow
(m3/detik)
-8.4E-07
-8.4E-07
-8.4E-07
-8.4E-07
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 4-23. Iterasi 6 pada Loop 3
Loop 3
Flow
Pipeline
FG
GH
HE
EF
Q
(m3/menit)
15.72000346
11.58000346
3.45773E-06
8.478602507
Q
(m3/detik)
0.262000058
0.193000058
5.76288E-08
0.141310042
Total
C
L (m)
130
130
130
130
9572
17490
6579
11405
D
(m)
S
0.57 0.0015
0.52 0.0017
0.055 0.021
0.21 0.005
h (m)
h/Q
14.358
29.733
138.159
57.025
239.275
54.80151466
154.0569488
2397394628
403.5452773
2397395241
Check Velocity
v
v
(m/menit)
(m/detik)
61.57980033 1.026330006
54.50512655 0.908418776
0.001454792 2.42465E-05
244.692713 4.078211884
Correction
Flow
(m3/detik)
-5.4E-08
-5.4E-08
-5.4E-08
-5.4E-08
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
101
Tabel 4-24. Iterasi 7 pada Loop 3
Loop 3
Flow
Pipeline
FG
GH
HE
EF
Q (m3/menit)
Q(m3/detik)
15.72000022
11.58000022
2.2077E-07
8.382574614
0.262000004
0.193000004
3.67949E-09
0.139709577
Total
C
L (m)
D (m)
S
h (m)
h/Q
130 9572
130 17490
130 6579
130 11405
0.57
0.52
0.055
0.21
0.0015
0.0017
0.021
0.005
14.358
29.733
138.159
57.025
239.275
54.80152595
154.0569919
37548386233
408.1681533
37548386850
Check Velocity
v
v
(m/menit)
(m/detik)
61.57978765
1.026329794
54.50511131
0.908418522
9.28858E-05
1.5481E-06
241.9213453
4.032022421
Correction
Flow
(m3/detik)
-3.4E-09
-3.4E-09
-3.4E-09
-3.4E-09
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
102
4.5 Evaluasi Headloss dan Debit Koreksi
Dalam perancangan jaringan air bersih Kabupaten Gunungkidul, terdapat
beberapa hal yang harus dipertimbangkan yang diantaranya adalah headloss dan debit
koreksi. Head loss sendiri disebabkan oleh adanya gesekan dari sistem perpipaan seperti
pipa, valve, fittings, entrance, dan exit losses (Stewart, 2019). Nilai headloss diketahui
untuk mengetahui kualitas dari pipa yang digunakan. Semakin besar headloss maka
kualitas dari pipa dan fitting semakin berkurang. Headloss sendiri dipengaruhi oleh
beberapa faktor yang diantaranya adalah diameter, debit, viskositas, hingga sudut pada
sambungan pipa (Syahputra & Panjaitan). Headloss dihitung berdasarkan persamaan
Hazen-Williams. Rumus headloss pada perhitungan air bersih sendiri adalah panjang pipa
(m) dikalikan dengan nilai hydraulic slope yang digunakan. Berikut merupakan contoh
perhitungan yang digunakan dalam iterasi ke-2 pada aliran pipa DA di loop 1.
hL = L × S
hL = 7481 m × 0,0013 = 9,7253 m
Selanjutnya, dilakukan koreksi debit agar memperbaiki debit pada perencanaan
jaringan air bersih hingga akurat. Perhitungan debit koreksi sendiri dilakukan pada setiap
iterasi dimana merupakan selisih antara debit sebenarnya dengan debit yang dimisalkan.
Nilai debit koreksi yang semakin kecil atau mendekati 0 mengindikasikan bahwa debit
yang dimisalkan sesuai dengan debit asli. Berikut merupakan contoh perhitungan dalam
iterasi ke-2 untuk koreksi debit pada loop 1.
𝛴ℎ𝐿
Correction Flow (ΔQ) = − 𝛴ℎ
𝑄
×1,85
86,7565
Correction Flow (ΔQ) = − −1334,304374 ×1,85 = 0,035145958 m3/detik
Setelah melakukan perhitungan iterasi, maka didapatkan Headloss serta debit
koreksi pada iterasi 2 untuk setiap loop sebagai berikut.
Universitas Indonesia
103
Tabel 4-25. Evaluasi Debit dan Headloss pada Loop 2 Iterasi 2
Pipa
DA
AB
BC
DC
Qawal
m3/s
0.511
0.391
0.246
0
ΔQ
m3/s
-0.158621493
Q+ΔQ
m3/s
0.352378507
0.232378507
0.087378507
-0.023262493
hl
m
9.7253
18.0625
20.1222
38.8465
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 4-26. Evaluasi Debit dan Headloss pada Loop 2 Iterasi 2
Pipa
CF
DC
DE
EF
Qawal
m3/s
0.245
0
-0.511
0
ΔQ
m3/s
-0.135359001
Q+ΔQ
m3/s
0.109640999
0.023262493
-0.646359001
-0.033709774
hl
m
30.258
25.4268
3.0515
37.6365
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 4-27. Evaluasi Debit dan Headloss pada Loop 3 Iterasi 2
Pipa
FG
GH
HE
EF
Qawal
m3/s
0.366
0.297
0.104
0
ΔQ
m3/s
-0.101649227
Q+ΔQ
m3/s
0.264350773
0.195350773
0.002350773
0.033709774
hl
m
14.358
29.733
138.159
57.025
Sumber: (Pengolahan Data Penulis, 2020)
Berdasarkan perhitungan iterasi yang telah dilakukan, maka didapatkan
Headloss serta debit koreksi pada iterasi 3 untuk setiap loop sebagai berikut.
Tabel 4-28. Evaluasi Debit dan Headloss pada Loop 1 Iterasi 3
Pipa
DA
AB
BC
DC
Qawal
m3/s
0.352378507
0.232378507
0.087378507
-0.023262493
ΔQ
m3/s
0.035145958
Q+ΔQ
m3/s
0.387524465
0.267524465
0.122524465
0.222103182
hl
m
9.7253
18.0625
20.1222
38.8465
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
104
Tabel 4-29. Evaluasi Debit dan Headloss pada Loop 2 Iterasi 3
Pipa
CF
DC
DE
EF
Qawal
m3/s
0.109640999
0.023262493
-0.646359001
-0.033709774
ΔQ
m3/s
-0.210219717
Q+ΔQ
m3/s
-0.100578717
-0.222103182
-0.856578717
-0.241797661
hl
m
30.258
25.4268
3.0515
37.6365
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 4-30. Evaluasi Debit dan Headloss pada Loop 3 Iterasi 3
Pipa
FG
GH
HE
EF
Qawal
m3/s
0.264350773
0.195350773
0.002350773
0.033709774
ΔQ
m3/s
-0.002131829
Q+ΔQ
m3/s
0.262218944
0.193218944
0.000218944
0.241797661
hl
m
14.358
29.733
138.159
57.025
Sumber: (Pengolahan Data Penulis, 2020)
Berdasarkan perhitungan iterasi yang telah dilakukan, maka didapatkan
Headloss serta debit koreksi pada iterasi 4 untuk setiap loop sebagai berikut.
Tabel 4-31. Evaluasi Debit dan Headloss pada Loop 1 Iterasi 4
Pipa
DA
AB
BC
DC
Qawal
m3/s
0.387524465
0.267524465
0.122524465
0.222103182
ΔQ
m3/s
-0.108618004
Q+ΔQ
m3/s
0.278906461
0.158906461
0.013906461
0.022814819
hl
m
9.7253
18.0625
20.1222
38.8465
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 4-32. Evaluasi Debit dan Headloss pada Loop 2 Iterasi 4
Pipa
CF
DC
DE
EF
Qawal
m3/s
-0.100578717
-0.222103182
-0.856578717
-0.241797661
ΔQ
m3/s
0.09067036
Q+ΔQ
m3/s
-0.009908358
-0.022814819
-0.765908358
-0.150922481
hl
m
30.258
25.4268
3.0515
37.6365
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
105
Tabel 4-33. Evaluasi Debit dan Headloss pada Loop 3 Iterasi 4
Pipa
FG
GH
HE
EF
Qawal
m3/s
0.262218944
0.193218944
0.000218944
0.241797661
ΔQ
m3/s
-0.000204821
Q+ΔQ
m3/s
0.262014123
0.193014123
1.41234E-05
0.150922481
hl
m
14.358
29.733
138.159
57.025
Sumber: (Pengolahan Data Penulis, 2020)
Berdasarkan perhitungan iterasi yang telah dilakukan, maka didapatkan
Headloss serta debit koreksi pada iterasi 5 untuk setiap loop sebagai berikut.
Tabel 4-34. Evaluasi Debit dan Headloss pada Loop 3 Iterasi 4
Qawal
ΔQ
Q+ΔQ
hl
m3/s
m3/s
m3/s
m
Pipa
DA
0.278906461
-0.01421852
0.264687941
9.7253
AB
0.158906461
-0.01421852
0.144687941
18.0625
BC
0.013906461
-0.01421852
-0.000312059
20.1222
DC
0.022814819
-0.01421852
-0.003185188
38.8465
4.6 Identifikasi Kebutuhan Aksesoris Pipa
4.6.1 Aksesoris Pipa
Aksesoris Pipa berguna untuk membentuk suatu saluran sesuai dengan
kebutuhan aliran dan memiliki bahan yang sama dengan pipa. Aksesoris digunakan untuk
membentuk belokan pada arah pipa, penyambungan, dan penyimpangan. Jenis-jenis
aksesoris pipa yang digunakan adalah:
a) Sambungan
•
Socket atau coupler Socket, dimanfaatkan untuk menyatukan dua pipa
yang memiliki diameter sama yang lurus. Socket berasal dari material
pipa plastik seperti PVC dan HDPE.
Universitas Indonesia
106
Gambar 4-3. Sambungan Socket
Sumber: (Asia Pacific, 2017)
•
Elbow atau knee Elbow dimanfaatkan untuk membuat belokan pada
saluran. Belokan yang terbentuk dapat membentuk sudut 90 derajat
ataupun 45 derajat.
Gambar 4-4. Elbow
Sumber: (Tokopedia, 2018)
•
Bend yaitu komponen sambungan pipa air berbentuk lengkung yang
memiliki sistem socket sebagai koneksi penyambungannya pada semua
rongga ujungnya. Bend berguna untuk membuat arah aliran air dengan
mengikuti elevasi tanah atau media pemasangan sesuai dengan
kebutuhan. Bend hampir compatible pada semua bentuk pipa seperti DCI
Pipe, CI Pipe, PVC/HDPE pipe, steel pipem, dan yang lainnya
Universitas Indonesia
107
Gambar 4-5. Bend
(Solusi Bersama, 2020)
•
Reducer menggunakan sambungan lurus untuk menyatukan dua pipa
dengan diameter yang berbeda. Reducer dibuat dari material plastic
maupun non-plastik.
Gambar 4-6. Reducer
Sumber: (Tokopedia, 2020)
•
Tee
Tee dimanfaatkan untuk membagi saluran pada pipa menjadi tiga
cabang. Dan biasa dikombinasikan dengan bagian atas yang memiliki sudut
45 derajat atau Y branch. Tee dibagi menjadi beberapa jenis seperti:
-
Tee All Flange Pipe Fittings
Aksesoris ini digunakan untuk memecah aliran air dengan sistem
penyambungan flange dan dihubungkan dengan baut pengencang.
Sambungan pipa cabang dengan semua koneksi flange ini dapat
digunakan pada berbagai jenis pipa seperti DCI Pipe, CI Pipe,
PVC/HDPE pipe, steel pipe, dan yang lainnya.
-
Tee All Socket
Universitas Indonesia
108
Aksesoris pipa tipe ini biasanya digunakan pada pipa PDAM karena
fleksibel tergantung kebutuhan air yang disalurkan. Sambungan ini dapat
diterapkan pada DCI Pipe, CI Pipe, PVC/HDPE pipe, steel pipe, asbes
cement pipe, fiberglass pipe, dan berbagai jenis lainnya sesuai kebutuhan
di lapangan. Sistem socket ini menggunakan diameter lebih kecil untuk
dimasukan ke dalam rongga cabang.
Gambar 4-7. Tee
Sumber: (Tokopedia, 2019)
•
Cap dimanfaatkan untuk menutup ujung jalur dari pipa agar air tidak
keluar
Gambar 4-8. Cap
Sumber: (Rucika wavin, 2018)
b) Bak pelepas tekan berguna untuk mengurangi tekanan dalam pipa apabila pipa
melewati jalur yang memiliki perbedaan elevasi signifikan. Bentuk dari bak
pelepas tekanan yang umum digunakan adalah pressure regulator dan surge
Universitas Indonesia
109
tank. Bak pelepas tekan dapat dimanfaatkan juga untuk mengurangi
kehilangan air akibat kebocoran fisik
c) Manhole berguna untuk tempat pemeriksaan apabila terjadi gangguan pada
valve. Manhole ditempatkan pada jarak kurang lebih 300-600 m. lalu manhole
cover adalah komponen tata drainase untuk menutup lubang jalan. Manhole
cover berguna untuk akses masuk bagi para teknisi ataupun petugas
kebersihan dalam melakukan kontroling, merawat dan membersihkan saluran
air bawah tanah. Selain itu manhole cover berguna untuk melindungi
pengguna jalan agar tidak jatuh ke bawah, dan menahan beban kendaraan yang
melintas, dan menjadi nilai estetika tertentu untuk suatu daerah
d) Katup
Berdasarkan SNI 7509:2011 tentang Tata Cara Teknik Jaringan Distribusi dan
Unit Pelayananan Sistem Penyediaan Air Minum, katup yang digunakan pada pengolahan
air bersih adalah:
•
Gate Valve
Fungsi dari gate valve adalah untuk mengontrol besaran aliran dalam pipa dan
membaginya dalam jaringan distribusi. Gate valve dapat diletakan pada:
1) Percabangan maupun persilangan (2 buah gate valve untuk tee dab 3
buah gate valve untuk cross)
2) Sistem pengurasan
3) Pipa tekan setelah pompa dan check valve (untuk melindungi pompa
setelah backflow)
4) Lokasi ujung pipa tempat aliran masuk dan keluar air
•
Air Release Valve
Air release valve dipasang pada titik tertinggi di sepanjang pipa transmisi
jembatan pipa dengan perletakan ¼ panjang bentang pipa dari arah aliran jalur
lurus setiap jarak tertentu (750 -1000 m)
•
Check Valve
Check valve digunakan pada aliran dalam pipa satu arah diantara pompa dan gate
valve untuk menghindari arus balik yang dapat merusak sistem pompa saat dalam
keadaan mati.
Universitas Indonesia
110
4.6.2 Kebutuhan Pipa
Kebutuhan pipa untuk jaringan distribusi yang dirancang dilakukan dengan
menganalisis kondisi lapangan menggunakan Google Earth. Analisis ini dilakukan untuk
mengetahui jumlah pipa, sambungan belokan, dan sambungan lurus yang dibutuhkan.
Aplikasi ini juga digunakan untuk melihat elevasi jalur yang dilewati pipa untuk
mengetahui letak dan jumlah air valve dan washout valve. Air valve diletakkan pada
daerah dengan elevasi yang relatif tinggi dibandingkan sekitarnya untuk mengeluarkan
udara dari fluida, sedangkan washout valve diletakkan pada daerah dengan elevasi yang
relatif rendah dibandingkan sekitarnya karena berfungsi untuk membersihkan padatan
yang mengendap di pipa. Selain itu, diletakkan pula check valve pada pipa transmisi dan
setelah pompa transmisi, serta gate valve pada
percabangan pipa. Gambar 4.9
menunjukkan sambungan belok dan lurus, gate valve, washout valve, dan air valve untuk
jaringan distribusi air bersih Kabupaten Gunungkidul.
Gambar 4-9. Sambungan belok dan lurus, air valve, washout valve, dan gate valve pipa
HE Kabupaten Gunungkidul
Sumber: (Pengolahan Penulis, 2020)
Universitas Indonesia
111
Sudut belokan pipa yang digunakan pada jaringan distribusi air bersih disesuaikan
dengan ketersediaan pipa di pasar. Jenis pipa yang digunakan adalah pipa HDPE (Polyvinyl
Chloride), dengan panjang 12 meter per pipa dan memiliki diameter sebesar 250 mm seperti
yang telah dijelaskan pada sub bab 4.4. Gambar 4.10 menunjukkan beberapa jenis aksesoris
yang umum digunakan untuk pipa beserta ukuran sudutnya.
Gambar 4-10. Jenis Sambungan Pipa yang Digunakan
Sumber: (Munson,Young,Okiishi, & Huebsch, 2013)
Berikut adalah tabel kebutuhan aksesoris pipa di Kabupaten Gunungkidul.
Tabel 4-35. Kebutuhan aksesoris pipa Kabupaten Gunungkidul
Universitas Indonesia
112
Jumlah pipa dan aksesorisnya (bh)
Segmen
Pipa
CF
GH
FG
HE
ED
DA
Panjang
segmen
pipa (m)
14597
17012
9597
7028
3444
7296
Pipa 250 Sambungan Sambungan
Gate
belok
mm 12
lurus
valve
meter
(joint)
(bend)
1217
1418
800
586
287
608
1204
1408
795
581
282
603
12
9
4
4
4
4
2
2
2
2
2
2
Air
valve
1
1
1
1
1
2
Washout
valve
Keterangan
4
Menggunakan 4way gate valve
pada titik C dan F
4
Menggunakan 3way gate valve
pada titik G dan H
5
Menggunakan 4way gate valve
pada titik F dan 3way gate valve
pada titik G
1
Menggunakan 3way gate valve
pada titik H dan 4way gate valve
pada titik E
2
Menggunakan 4way gate valve
pada titik E dan D
3
Menggunakan 4way gate valve
pada titik D dan 3way gate valve
pada titik A
AB
8905
743
740
2
2
1
1
Menggunakan 3way gate valve
pada titik A dan B
BC
11223
936
930
5
2
1
1
Menggunakan 3way gate valve
pada B dan 4-way
Universitas Indonesia
113
Jumlah pipa dan aksesorisnya (bh)
Segmen
Pipa
Panjang
segmen
pipa (m)
Pipa 250 Sambungan Sambungan
Gate
belok
mm 12
lurus
valve
meter
(joint)
(bend)
Air
valve
Washout
valve
Keterangan
gate valve pada
titik C
CD
FE
6963
11150
581
574
932
6
921
2
10
2
2
1
2
Menggunakan 4way gate valve
pada titik C dan D
1
Menggunakan 4way gate valve
pada titik F dan E
Sumber: (Pengolahan Data Penulis, 2020)
Tabel 4-36. Kebutuhan aksesoris pipa Kabupaten Gunungkidul
Jumlah yang Dibutuhkan
Jenis Aksesoris Pipa
Loop 1
Loop 2
Loop 3
Total
Keterangan
Bends
Θ = 15°
7
10
11
28
Pin ungu
Θ = 30°
-
4
1
5
Pin biru
Θ = 45°
5
5
2
12
Pin hijau
Θ = 60°
-
2
-
2
Pin kuning
Θ = 90°
4
6
-
10
Pin merah
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
114
4.7 Evaluasi Tekanan Air
Hukum Bernoulli menyatakan bahwa terdapat 3 jenis energi aliran air pada pipa,
yaitu jumlah dari tekanan, energi kinetik tiap volume, dan energi potensial tiap volume
dimana jumlah dari tekanan, energi kinetik tiap volume, dan energi potensial tiap volume
tersebut memiliki nilai yang sama di setiap titik sepanjang aliran fluida. Hukum Bernoulli
dapat dituliskan dengan persamaan berikut.
𝑍1 +
𝑃1 𝑉12
𝑃2 𝑉22
+
= 𝑍2 +
+
𝑦
2𝑔
𝑦
2𝑔
dengan:
Z
𝑃
𝑦
𝑉2
2𝑔
= Elevasi
= Tinggi Tekanan
= Tinggi Kecepatan
Kehilangan tekanan pada pipa dapat dihitung dengan menggunakan persamaan
Hazen–Williams yang menyatakan bahwa debit yang mengalir di dalam pipa sebanding
dengan diameter pipa dan kemiringan (hL) dibagi dengan panjang pipa. Selain itu,
terdapat pula koefisien Hazen–Williams yang menggambarkan karakteristik fisik
kekasaran pada pipa yang dapat berbeda – beda tergantung pada jenisnya. Persamaan
Hazen–Williams dapat dituliskan sebagai berikut.
ℎ𝑓 =
10,765𝐿 𝑥 𝑄1,852
𝐶 1,852 𝑥𝐷4,87
dengan:
hf
= Kehilangan Tekanan
L
= Panjang Pipa
Q
= Debit
C
= Koefisien Hazen–Williams
D
= Diameter Pipa
Berdasarkan SNI 7509-2011 tentang Tata Cara Teknik Jaringan Distribusi dan
Unit Pelayananan Sistem Penyediaan Air Minum, terdapat beberapa ketentuan tata letak
dan sistem distribusi.
a. Sistem distribusi ditentukan berdasarkan keadaan topografi wilayah
pelayanan dan lokasi instalasi pengolahan air
Universitas Indonesia
115
b. Tipe sistem distribusi ditentukan berdasarkan keadaan topografi dan
sebaran penduduk di wilayah pelayanan
c. Jika keadaan topografi tidak memungkinkan untuk sistem gravitasi
seluruhnya, diusulkan kombinasi sistem gravitasi dan pompa. Jika semua
wilayah pelayanan relatif datar dapat digunakan sistem pemompaan
langsung, kombinasi dengan menara air, atau penambahan pompa penguat
d. Jika terdapat perbedaan elevasi wilayah pelayanan yang terlalu besar atau
lebih dari 40 m, wilayah pelayanan dibagi menjadi beberapa zona
sedemikian rupa sehingga memenuhi persyaratan tekanan minimum.
Untuk mengatasi tekanan yang berlebihan dapat digunakan katup pelepas
tekanan (pressure reducing valve) dan untuk mengatasi kekurangan
tekanan dapat digunakan pompa penguat.
Penempatan reservoir dapat berada dibawah permukaan tanah, sebagian atau
seluruhnya berada diatas permukaan tanah, ataupun diatas tanah dengan penyangga dan
tinggi reservoir pada sistem gravitasi ditentukan sedemikian rupa sehingga tekanan
minimum sesuai hasil perhitungan hidrolis di jaringan pipa distribusi primer adalah 15 m.
Muka air reservoir rencana diperhitungkan berdasarkan tinggi muka air minimum.
Penentuan dimensi pipa dilakukan dengan beberapa ketentuan, yaitu pipa yang
direncanakan mengalirkan debit maksimum harian dan kehilangan tekanan dalam pipa
tidak lebih dari 30% dari total head statis pada sistem transmisi dengan pemompaan.
Untuk sistem gravitasi, kehilangan tekanan maksimum 5 m/1000 m atau 80% tekanan
kerja sesuai dengan spesifikasi teknis pipa.
Di dalam jaringan pipa distribusi, besar tekanan air minimum adalah sebagai
berikut:
a. Jaringan distribusi utama: 15 m
b. Jaringan distribusi pembagi: 11 m
c. Sambungan pelanggan: 7,5 m
Tekanan diukur dari permukaan tanah, sementara pada sambungan pelanggan
tekanan diukur dari sambungan pipa pelayanan. Pada unit pelayanan sambungan rumah,
panjang pipa pelayanan juga perlu diatur untuk evaluasi tekanan.
Pada unit pelayanan di sambungan masing – masing rumah, pengaturan panjang
pipa pelayanan dibatasi oleh kehilangan tekanan maksimum yang terjadi sepanjang pipa
Universitas Indonesia
116
saat terjadi pemakaian secara bersama (jam puncak), sebesar 3,5 m dengan ketentuan
sebagai berikut.
a. Kehilangan tekanan pada pipa pelayanan atau feeder D. 100 mm sebesar
1m
b. Kehilangan tekanan pada pipa pelayanan atau feeder D. 75 mm sebesar 1
m
c. Kehilangan tekanan pada pipa pelayanan sebesar 1 m
d. Kehilangan tekanan pada fiting dan alat plambing sebesar 0,5 m sehingga
total kehilangan tekanan yang diijinkan adalah 3,5 m
Berdasarkan ketentuan tersebut, dapat ditentukan diameter pipa pelayanan
minimum yaitu 13 mm.
4.8 Estimasi Volume Reservoir Distribusi
Sebelum mengestimasi volume reservoir, perlu diketahui terlebih dahulu debit
debit kebutuhan air bersih untuk Kabupaten Gunungkidul untuk tahun 2040. Berdasarkan
proyeksi penduduk yang telah dilakukan sebelumnya, kebutuhan air bersih untuk
masyarakat berjumlah 1533,01 L/s untuk 530.512 penduduk. Selanjutnya, dilakukan
konversi satuan terlebih dahulu dengan contoh perhitungan sebagai berikut.
Debit =
1533,01 L
detik
1 𝑚3
× 1000 L ×
Debit total =
86400 detik
5518,84 𝑚3
jam
hari
×
24 jam
1 hari
×
1 hari
24 jam
= 5518,84 m3/jam
= 132452,16 m3/hari
Setelah mendapatkan nilai debit total kebutuhan air bersih, dilanjutkan dengan
perkiraan volume air yang dibutuhkan pada satu hari untuk setiap jam. Penggunaan air
bersih tersebut diperkirakan dengan nilai presentase sebagai berikut.
Tabel 4-37. Estimasi Penggunaan Air untuk Setiap Jam
Waktu
% Demand
00.00
2%
01.00
1%
02.00
1%
Universitas Indonesia
117
Waktu
% Demand
03.00
1%
04.00
2%
05.00
3%
06.00
8%
07.00
6%
08.00
6%
09.00
6%
10.00
4%
11.00
4%
12.00
5%
13.00
5%
14.00
3%
15.00
4%
16.00
5%
17.00
7%
18.00
8%
19.00
6%
20.00
5%
21.00
4%
22.00
2%
23.00
2%
Sumber: (Pengolahan Data Penulis, 2020)
Berdasarkan tabel di atas, peak hour untuk penggunaan air sendiri berada pada
jam 6 pagi dan juga 6 sore dimana pada jam-jam tersebut merupakan puncak aktivitas
manusia yang melibatkan penggunaan air bersih. Setelah mengetahui presentase volume
kebutuhan air, barulah dapat dihitung estimasi volume reservoir berdasarkan perbedaan
volume antara input dengan output. Terdapat dua metode yang digunakan dalam
mengestimasi volume reservoir distribusi, yaitu metode analitis tabulasi defisit-surplus
dan juga metode grafis.
Universitas Indonesia
118
•
Metode Tabulasi Defisit Surplus
Tabel 4-38. Tabulasi Defisit-Surplus
Input (m3)
Waktu
Volume
Cum.
Volume
Output (m3)
Volume
Cum.
Volume
Perbedaan (m3)
Volume
Cum.
Volume
00.00
5518,84
5518,84 2649,043 2649,043 2869,797 2869,797
01.00
5518,84
11037,68 1324,522 3973,565 4194,318 7064,115
02.00
5518,84
16556,52 1324,522 5298,086 4194,318 11258,43
03.00
5518,84
22075,36 1324,522 6622,608 4194,318 15452,75
04.00
5518,84
27594,2 2649,043 9271,651 2869,797 18322,55
05.00
5518,84
33113,04 3973,565 13245,22 1545,275 19867,82
06.00
5518,84
38631,88 10596,17 23841,39
-5077,33 14790,49
07.00
5518,84
44150,72
7947,13 31788,52
-2428,29
08.00
5518,84
49669,56
7947,13 39735,65
-2428,29 9933,912
09.00
5518,84
55188,4
7947,13 47682,78
-2428,29 7505,622
10.00
5518,84
60707,24 5298,086 52980,86 220,7536 7726,376
11.00
5518,84
66226,08 5298,086 58278,95 220,7536
12.00
5518,84
71744,92 6622,608 64901,56
-1103,77 6843,362
13.00
5518,84
77263,76 6622,608 71524,17
-1103,77 5739,594
14.00
5518,84
82782,6 3973,565 75497,73 1545,275 7284,869
15.00
5518,84
88301,44 5298,086 80795,82 220,7536 7505,622
16.00
5518,84
93820,28 6622,608 87418,43
-1103,77 6401,854
17.00
5518,84
99339,12 9271,651 96690,08
-3752,81 2649,043
18.00
5518,84
104858 10596,17 107286,2
19.00
5518,84
110376,8
20.00
5518,84
115895,6 6622,608
21.00
12362,2
7947,13
-5077,33
-2428,29
-2428,29
-4856,58
-1103,77
-5960,35
5518,84
121414,5 5298,086 127154,1 220,7536
-5739,59
22.00
5518,84
126933,3 2649,043 129803,1 2869,797
-2869,8
23.00
5518,84
132452,2 2649,043 132452,2 2869,797
0
7947,13 115233,4
121856
Sumber: (Pengolahan Data Penulis, 2020)
Universitas Indonesia
119
Selanjutnya, setelah didapatkan nilai perbedaan volume kumulatif untuk setiap
jam, ditentukan nilai maksimum dan minimum untuk mendapatkan nilai volume
ekualisasi. Kedua nilai tersebut merupakan nilai surplus terbesar dan juga nilai defisit
terbesar. Berikut merupakan perhitungan yang dilakukan.
Volume Ekualisasi = 19867,82 + 5960,35 = 25828,1712 m3
Setelah didapatkan nilai volume ekualisasi, nilai tersebut dikalikan dengan safety
factor. Safety factor sendiri berada dalam kisaran 1,5 – 2,0 sehingga penulis
menggunakan nilai 1,5 dalam perhitungan. Berikut merupakan perhitungan yang
dilakukan.
Volume Reservoir Distribusi = Volume Ekualisasi × 1,5
Volume Reservoir Distribusi = 25828,1712 × 1,5 = 38742,2568 m3
Sehingga didapatkan nilai volume reservoir distribusi berdasarkan metode
tabulasi defisit-surplus senilai 38742,2568 m3.
•
Metode Grafis
Metode kedua yang digunakan adalah dengan menggunakan metode grafis.
Metode ini melibatkan kurva massa dengan waktu sebagai sumbu x dan volume input dan
output untuk setiap jam sebagai sumbu y. Berikut merupakan hasil pengolahan data
dengan metode grafis yang dilakukan oleh penulis.
Universitas Indonesia
120
Gambar 4-11. Hasil Perhitungan Volume Reservoir dengan Metode Grafis
Sumber: (Pengolahan Data Penulis, 2020)
Berdasarkan kurva tersebut, dapat dihitung nilai volume ekualisasi berdasarkan
perhitungan berikut.
Volume Ekualisasi = 100000 ̶ 74000 = 26000 m3
Setelah didapatkan nilai volume ekualisasi, nilai tersebut dikalikan dengan safety
factor yaitu 1,5 untuk mendapatkan volume reservoir distribusi. Berikut merupakan
perhitungan yang dilakukan.
Volume Reservoir Distribusi = Volume Ekualisasi × 1,5
Volume Reservoir Distribusi = 26000 × 1,5 = 39000 m3
Berdasarkan perhitungan diatas, didapatkan volume reservoir distribusi dengan
metode grafis untuk Kabupaten Gunungkidul senilai 39000 m3.
Universitas Indonesia
121
BAB 5
PENUTUP
5.1 Kesimpulan
Berdasarkan perhitungan dan pengamatan berdasarkan data yang didapatkan,
kebutuhan air bersih untuk Kabupaten Gunungkidul adalah 1533,11 L/s untuk 530.512
penduduk pada tahun 2040. Untuk memenuhi kebutuhan tersebut, penulis merancang
sistem penyediaan air minum untuk Kabupaten Gunungkidul, memanfaatkan Instalasi
Pengolahan Air eksisting yaitu PDAM Tirta Handayani yang terletak di kecamatan
Wonosari dengan sumber airnya yaitu Sungai Bawah Tanah Bribin. Kecamatan Wonosari
merupakan pusat perekonomian dan pemerintahan yang memililki aksesibilitas yang baik
sehingga
memudahkan
Gunungkidul.
jaringan
distribusi
air
bersih
untuk
Kabupaten
Cakupan pelayanan air bersih meliputi seluruh wilayah Kabupaten
Gunungkidul yang terdiri atas 18 kecamatan. Sistem distribusi yang digunakan adalah
sistem loop dengan 3 buah loop yang dibagi berdasarkan daerah yang saling berdekatan
serta akses jalan besar yang menghubungkan masing-masing kecamatan. Penulis juga
memperhitungkan jenis pipa beserta aksesorisnya dalam perancangan sistem distribusi air
yang disesuaikan dengan jalur serta elevasi jalan pada Kabupaten Gunungkidul.
5.2 Saran
Untuk merancang Sistem Penyediaan Air Minum yang efisien, diperlukan
proyeksi kebutuhan air minum daerah yang akan kita layani untuk periode pelayanan
yang telah ditentukan. Hasil proyeksi ini dapat menentukan pentahapan, debit maksimum
pipa, serta sistem pelayanan yang tepat. Selain itu, kita juga sebaiknya menimbang pula
perencanaan tata ruang wilayah kota/kabupaten yang akan dilayani, agar mengetahui arah
pengembangan kota serta wilayah mana yang harus diprioritaskan untuk pelayanan.
SPAM eksisting di Kabupaten Gunungkidul dibagi menjadi SPAM IKK (Ibu Kota
Kecamatan). Hal ini sebaiknya dilanjutkan dan ditingkatkan daerah pelayanannya,
mengingat elevasi Gunungkidul yang tidak merata di setiap wilayahnya. Pemeliharaan
berkelanjutan terhadap jaringan pipa dan aksesoris lainnya tentu diperlukan untuk
mencegah kebocoran dan menjaga kualitas pipa agar dapat mendistribusikan air dengan
kualitas yang terjamin.
Universitas Indonesia
122
REFERENSI
(t.thn.).
Diambil
kembali
dari
Sistem
Online
Manajemen
Sampah:
https://smash.id/
(2020). Diambil kembali dari Google Maps.
Arman, D. (2015). Peninggalan-Peninggalan Cagar Budaya Kota Jambi.
Kementerian Pendidikan dan Kebudayaan Indonesia.
Asia
Pacific.
(2017,
desember
19).
Diambil
kembali
dari
http://www.jindimaterialindonesia.com/:
http://www.jindimaterialindonesia.com/product/alat-konstruksi-lainnya-p438070.aspx
Badan Perencanaan Pembangunan Daerah. (2013). Profil Daerah Kabupaten
Gunungkidul
2013.
Diambil
kembali
dari
http://bappeda.gunungkidulkab.go.id/publikasi/sipd/SIPD%20GK%202013.pdf
Badan Perencanaan Pembangunan Daerah Gunungkidul. (2019). Strategi
Penyediaan Air Minum di Kabupaten Gunungkidul. Yogyakarta.
Badan Pusat Statistik Kabupaten Gunungkidul. (2020). Kabupaten Gunungkidul
Dalam
Angka.
Diambil
kembali
dari
https://gunungkidulkab.bps.go.id/publication/download.html?nrbvfeve=NjgzMGQ0NT
A0ZDU5OGZmNDAwNTI0YmIx&xzmn=aHR0cHM6Ly9ndW51bmdraWR1bGthYi5
icHMuZ28uaWQvcHVibGljYXRpb24vMjAyMC8wNC8yNy82ODMwZDQ1MDRkN
Tk4ZmY0MDA1MjRiYjEva2FidXBhdGVuLWd1bnVuZ2tpZHVsLWRhbGFtLWFuZ
Badan Pusat Statistik Kota Jambi. (2019). Kota Jambi Dalam Angka 2019.
Badan Pusat Statistik Kota Jambi.
Badan Pusat Statistik Provinsi Jambi. (2018, September 5). Diambil kembali dari
Badan
Pusat
Statistik
Provinsi
Jambi:
https://jambikota.bps.go.id/statictable/2018/09/05/300/keadaan-kecepatan-angintekanan-udara-dan-penyinaran-matahari-dirinci-per-bulan-di-kota-jambi-tahun2017.html
Badan Standardisasi Nasional . (2005). SNI 03-7065-2005.
Bidang Neraca Wilayah dan Analisis Statistik, Badan Pusat Statistik Provinsi
Jambi. (2020). Statistik Daerah Provinsi Jambi 2020. BPS Provinsi Jambi.
Universitas Indonesia
123
BPS Jambi, Badan Pemberdayaan Masyarakat Kota. (2018). Diambil kembali
dari BPS Jambi: https://jambikota.bps.go.id/statictable/2018/09/05/299/luas-wilayahdan-pembagian-daerah-administrasi-menurut-kecamatan-di-kota-jambi-tahun-2017.html
BPS Kabupaten Gunung Kidul. (2020). Kabupaten Gunung Kidul Dalam Angka
2020. Badan Pusat Statistik Kabupaten Gunung Kidul.
Data Pokok Pembangunan Daerah Kota Jambi. (2016). Diambil kembali dari
RPI2-JM
Kota
Jambi
2016-2020
oleh
Bappeda
Kota
Jambi:
http:/sippa.ciptakarya.pu.go.id/
Dep. Kimpraswil. (2002). Petunjuk Teknis Perencanaan Perancangan Teknis
SPAM Vol. VI.
Dinas Komunikasi Dan Informatika Kota Jambi. (2018). Pengelolaan Limbah.
Diambil kembali dari Kota Jambi: https://jambikota.go.id/new/pengelolaan-limbah/
Dokumen RPI2-JM Kota Jambi. (2016 - 2020). Diambil kembali dari
http://sippa.ciptakarya.pu.go.id/:
http://sippa.ciptakarya.pu.go.id/sippa_online/ws_file/dokumen/rpi2jm/DOCRPIJM_97c
69e124f_BAB%20IVBab%204-RPI2JM-KotaJambi-2016-2020.pdf
Google Earth. (2020).
Humas Setda Kota Jambi. (2019). Wako Tinjau Sanitary Landfill. Diambil
kembali dari Pemerintahan Kota Jambi: https://jambikota.go.id/new/2019/06/18/wakotinjau-sanitary-landfill/
Jambi Line. (2018, Januari 30). Kota Jambi untuk Indonesia, Pilot Project Waste
to Energy sukses Dioperasikan di Kota Jambi. Diambil kembali dari Jambi Line:
https://jambiline.com/kota-jambi-untuk-indonesia-pilot-project-waste-to-energy-suksesdioperasikan-di-kota-jambi/
jambikota.go.id. (2020). Sikoja: Sistem Informasi Kota Jambi. Diambil kembali
dari https://jambikota.go.id/
Kabupaten Gunungkidul Dalam Angka 2020. (2020). BPS Badan Pusat Statistik
Kabupaten Gunungkidul.
Kementrian Pekerjaan Umum. (t.thn.). Modul Proyeksi Kebutuhan Air dan
Identifikasi Pola Fluktuasi Pemakaian Air. Diambil kembali dari BPSDM PU:
https://bpsdm.pu.go.id/center/pelatihan/uploads/edok/2018/11/920dd_2._Proyeksi_Keb
utuhan_Air_dan_Identifikasi_Pola_Fluktuasi_Pemakaian_Air.docx.pdf
Universitas Indonesia
124
Keputusan Menteri Pekerjaan Umum. (2012). Diambil kembali dari
sda.pu.go.id.
Kreith, F., & Tschobanoglous, G. (2007). Handbook of Solid Waste
Management. McGraw-Hill.
Laporan Teknik PDAM Tirta Handayani Kab. Gunungkidul. (2018).
Munson,Young,Okiishi, & Huebsch. (2013). Fundamentals of Fluid Mechanics.
Nayyar, M. (1992). Piping Handbook. McGraw-Hill Hnadbooks.
Novenia, E. E., & Abdullah. (2017). Persepsi Masyarakat terhadap Warung
Kelontong di Kecamatan Bojongsoang Kabupaten Bandung. e-Proceeding of
Management : Vol.4, 2450.
Nurmalia. (2019). IDENTIFIKASI GROSS β DAN PENGUKURAN
PARAMETER
AIR
PERMUKAAN
WONOSARI.
PROSIDING
SEMINAR
PENELITIAN DAN PENGELOLAAN PERANGKAT NUKLIR, 13.
Open Data Pemerintah Kota Jambi. (2020). Diambil kembali dari Portal Data
Pemkot Jambi: data.jambikota.go.id
Partners, B. a. (1999). Surabaya River Pollution Control Action Plan Study.
PDAM Tirta Handayani. (2018, Desember 26). Diambil kembali dari PDAM
Tirta Handayani: pdamgunungkidul.com
Pengolahan Data Penulis. (2020).
(2020). Pengolahan Penulis.
Peraturan Daerah Kabupaten Gunungkidul Nomor 6 Tahun 2011. (2011).
Diambil kembali dari Rencana Tata Ruang Wilayah Kabupaten Gunungkidul Tahun 2010
- 2030.
Peraturan Daerah Kota Jambi Nomor 8 Tahun 2014. (2014). Diambil kembali
dari Rencana Pembangunan Jangka Menengah Daerah Kota Jambi 2013 - 2018:
http://bappeda.jambikota.go.id/index.php/dokumen/menu-dokumenperencanaan/category/14-rpjmd-2013-2018
Permendikbud RI Nomor 51 Tahun 2018 tentang Penerimaan Peserta Didik
Baru. (2018). Diambil kembali dari https://jdih.kemdikbud.go.id/
Portal
Persampahan
Kota
Jambi.
(t.thn.).
Diambil
kembali
dari
http://ciptakarya.pu.go.id/plp/simpersampahan/baseline/profile.php?tabid=
Universitas Indonesia
125
Profil Daerah Kabupaten Gunung Kidul. (2013). Diambil kembali dari Bapedda
Gunungkidul.
Ratzlaff, J. (2019, Januari 6). Hazen-Williams Coefficients. Diambil kembali dari
Piping
Designer:
https://www.piping-designer.com/index.php/properties/fluid-
mechanics/2500-hazen-williams-coefficient
Rencana Pembangunan Jangka Menengah Daerah Gunungkidul. (2016).
Diambil kembali dari bapeeda.gunungkidulkab.go.id
Rohmayana. (2019, April 9). TPA Baru Talang Gulo Menggunakan Sistem
Sanitary Landfill. Diambil kembali dari https://www.youtube.com/watch?v=VNvyT_3tEE
RPI2-JM Kabupaten Gunungkidul Tahun 2015-2019. (2019). Diambil kembali
dari
BAB
IV
Profil
Kabupaten
Gunungkidul:
http://sippa.ciptakarya.pu.go.id/sippa_online/ws_file/dokumen/rpi2jm/DOCRPIJM_150
4065307Bab_4_Profil_Kabupaten_Kab_Gkidul.pdf
RPIJM Kab Gunungkidul 2015-2019. (2019).
RPJMD. (2017). RPJMD Kabupaten Gunungkidul.
RPJMD Kota Jambi. (2018). Diambil kembali dari data.jambikota.go.id:
http://data.jambikota.go.id/dataset/d4b576e9-4858-4c6c-a5a4ab6da3e42981/resource/4cb5ce9e-eeaa-4b64-9ed7-5afa1bf0d0e3/download/2.-bab-2kondisi-umum-kota.pdf
Rucika wavin. (2018, maret). Diambil kembali dari pipawavin.com:
http://pipawavin.com/products/wavin-standard/aksesoris/class-aw/cap/
Satuan Kerja PPLP Provinsi Jambi. (2016). Penyusunan Masterplan
Persampahan Kota Jambi. Jambi.
SDA, D. J. (2010). Pengelolaan Sumber Daya Air Wilayah Sungai Brantas.
Sepmita, S. (2017). Studi Evaluasi dan Perencanaan Pengembangan Jaringan
Distribusi Air Bersih di Cabang Sepanjang Kabupaten Sidoarjo.
Simanjuntak, P. P., & Safril, A. (2020). Analisa Angin Zonal dan Meridional
dalam Menentukan Awal Musim Hujan di Kota Jambi. Jurnal Teori dan Aplikasi Fisika,
43-50.
Solusi
Bersama.
https://solusibersama.co.id/:
(2020,
July
7).
Diambil
kembali
dari
https://solusibersama.co.id/wp-content/hostinger-page-
Universitas Indonesia
126
cache/product/fitting-sambungan-pipa-hdpe-segmented-bend-90-dgr-24-atau-630mm/_index.html
Stasiun Klimatologi Muaro Jambi. (2020, Oktober 3). Diambil kembali dari
www.staklimjambi.web.id:
https://www.staklimjambi.web.id/2020/09/analisis-curah-
hujan-dasarian-september.html
Surdadi, P. (2003). Air Tanah Daerah Provinsi Jambi. Buletin Geologi Tata
Lingkungan, 6.
Timbulan Sampah Kota Jambi. (2018). Diambil kembali dari Sistem Informasi
Pengelolaan
Sampah
Nasional:
http://sipsn.menlhk.go.id/?q=3a-
tsph&field_f_wilayah_tid=1831&field_kat_kota_tid=All&field_periode_id_tid=2168
Tokopedia. (2018, mei 31). Diambil kembali dari www.tokopedia.com:
https://www.tokopedia.com/tbsuka/knee-d-dl-8-elbow-d-dl-sambungan-pipa-pvcrucika-d-d-dl-elbow
Tokopedia. (2019, April 29). Diambil kembali dari www.Tokopedia.com:
https://www.tokopedia.com/rkgtools/tee-pipa-pvc-1-inchi-sambungan-pipa-t-jaya
Tokopedia. (2020, agustus 24). Diambil kembali dari www.Tokopedia.com:
https://www.tokopedia.com/sakb/rucika-vlok-sock-flok-1-ke-3-4-inch-sok-socketreducer-pipa-pvc
Undang Undang Nomor 20 Tahun 2003 tentang Sistem Pendidikan Nasional.
(2003). Diambil kembali dari peraturan.bpk.go.id
Ziliwu, O., Witjaksono, A., & Imaduddina, A. H. (2017). Penentuan Skala
Pelayanan pada Kawasan Perdagangan Bagian Kota Malang Barat.
Universitas Indonesia
LEMBAR ASISTENSI
TUGAS BESAR PERANCANGAN AIR BERSIH
2020
Kelompok
: 13
Kota/Kabupaten
: Kabupaten Gunungkidul
Anggota Kelompok
:
•
Adistri Phitamara
•
M Alem Sinatrya
•
Cholisa Amalia Putri Rinjani
•
Raden Mochamad Buchori AP
•
Fransisca Adinda Novena R.
•
Syifa Carrisa
No.
Kegiatan/ Bahasan
Tanggal
1.
Pendahuluan dan Gambaran Umum
19 November 2020
Paraf
Objek Studi
2.
Perencanaan Sistem Penyediaan Air
26 November 2020
Minum
•
Lingkup & zonasi wilayah
pelayanan
•
Proyeksi penduduk & fasilitas
•
Standar, proyeksi, &
pentahapan kebutuhan air
minum
3.
Perencanaan Sistem Penyediaan Air
3 Desember 2020
Minum
•
Distribusi spasial kebutuhan
air minum
Universitas Indonesia
•
Sumber air baku & lokasi
IPAM
•
Sistem distribusi & tipe
pengaliran
4.
Perancanaan Sistem Distribusi Air
10 Desember 2020
Minum
•
Penetapan jaringan pipa induk
•
Pemilihan material pipa
•
Analisis loop, node, aliran, &
panjang segmen pipa
5.
Perancanaan Sistem Distribusi Air
24 Desember 2020
Minum
•
Analisis debit, dimensi pipa,
kecepatan aliran
•
Evaluasi headloss & debit
koreksi
•
Identifikasi kebutuhan
aksesoris pipa
6.
Perancanaan Sistem Distribusi Air
31 Desember 2020
Minum
•
Evaluasi tekanan air
•
Estimasi volume reservoir
distribusi
•
Penutup (Kesimpulan &
Saran) dan finishing laporan
Universitas Indonesia
