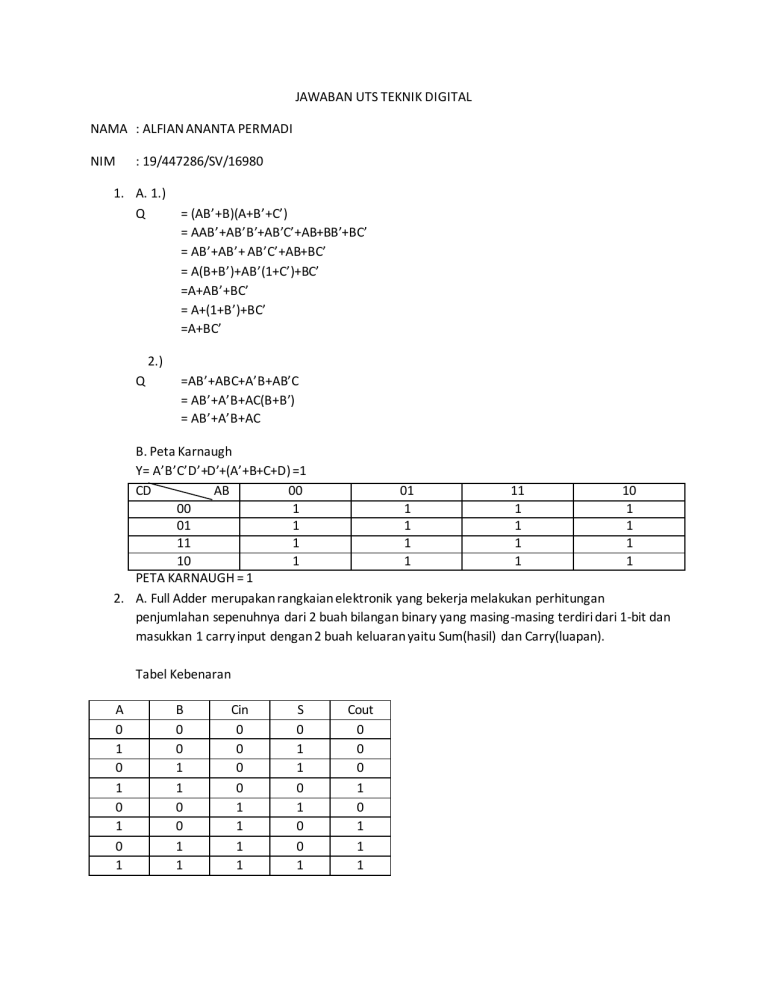

JAWABAN UTS TEKNIK DIGITAL
NAMA : ALFIAN ANANTA PERMADI
NIM
: 19/447286/SV/16980
1. A. 1.)
Q
= (AB’+B)(A+B’+C’)
= AAB’+AB’B’+AB’C’+AB+BB’+BC’
= AB’+AB’+ AB’C’+AB+BC’
= A(B+B’)+AB’(1+C’)+BC’
=A+AB’+BC’
= A+(1+B’)+BC’
=A+BC’
2.)
Q
=AB’+ABC+A’B+AB’C
= AB’+A’B+AC(B+B’)
= AB’+A’B+AC
B. Peta Karnaugh
Y= A’B’C’D’+D’+(A’+B+C+D) =1
CD
AB
00
01
11
10
00
1
1
1
1
01
1
1
1
1
11
1
1
1
1
10
1
1
1
1
PETA KARNAUGH = 1
2. A. Full Adder merupakan rangkaian elektronik yang bekerja melakukan perhitungan
penjumlahan sepenuhnya dari 2 buah bilangan binary yang masing-masing terdiri dari 1-bit dan
masukkan 1 carry input dengan 2 buah keluaran yaitu Sum(hasil) dan Carry(luapan).
Tabel Kebenaran
A
0
1
0
1
0
1
0
1
B
0
0
1
1
0
0
1
1
Cin
0
0
0
0
1
1
1
1
S
0
1
1
0
1
0
0
1
Cout
0
0
0
1
0
1
1
1
Rangkaian Proteus
B. 1) 9+15=24
9= 1 0 0 1
15= 1 1 1 1
0 0 0 1 1 = 24
B. 2) 5+10=15
5 =1010
10 = 0 1 0 1
1 1 1 1 = 15
3. TABEL KEBENARAN
CLOCK
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
J
0
0
0
0
1
1
1
1
1
1
1
1
0
0
0
0
1
1
K
0
0
1
1
0
0
1
1
1
1
0
0
0
0
0
0
1
1
Q
0
0
0
0
0
1
1
0
0
1
1
1
1
1
1
1
1
0
Q'
1
1
1
1
1
0
0
1
1
0
0
0
0
0
0
0
0
1
Rangkaian Proteus
-
Kesimpulan =
Pada JK Flip Flop
jika inputan JK 0 0 maka output Q=Qsebelum dan Q’=Q’ sebelumnya
jika inputan JK 0 1 maka output Q= 0 dan Q’=1
jika inputan JK 1 0 maka output Q=1 dan Q’= 0
jika inputan JK 1 1 maka output Q=Q’sebelumnya dan Q’= Q sebelumnya
4. Table kebenaran
CLOCK
1
2
A
0
1
B
0
0
C
0
0
DECIMAL
0
1
3
4
5
6
7
8
9
10
1
0
0
1
1
0
0
1
0
1
1
1
1
0
0
0
0
0
0
0
0
1
1
1
1
2
2
3
3
4
4
5
Rangkaian Proteus
Kesimpulan=
Pada rangkaian diatas output yang dihasilkan menunjukkan pada clock genap akan terjadi
penambahan nilai decimal. Dan ketika clock ganjil tidak akan terjadi penambahan nilai decimal.
