modul 1 Saluran Transmisi Menengah dan Kompensator final EDIT print

SaluranTransmisiMenengahdanKompensator

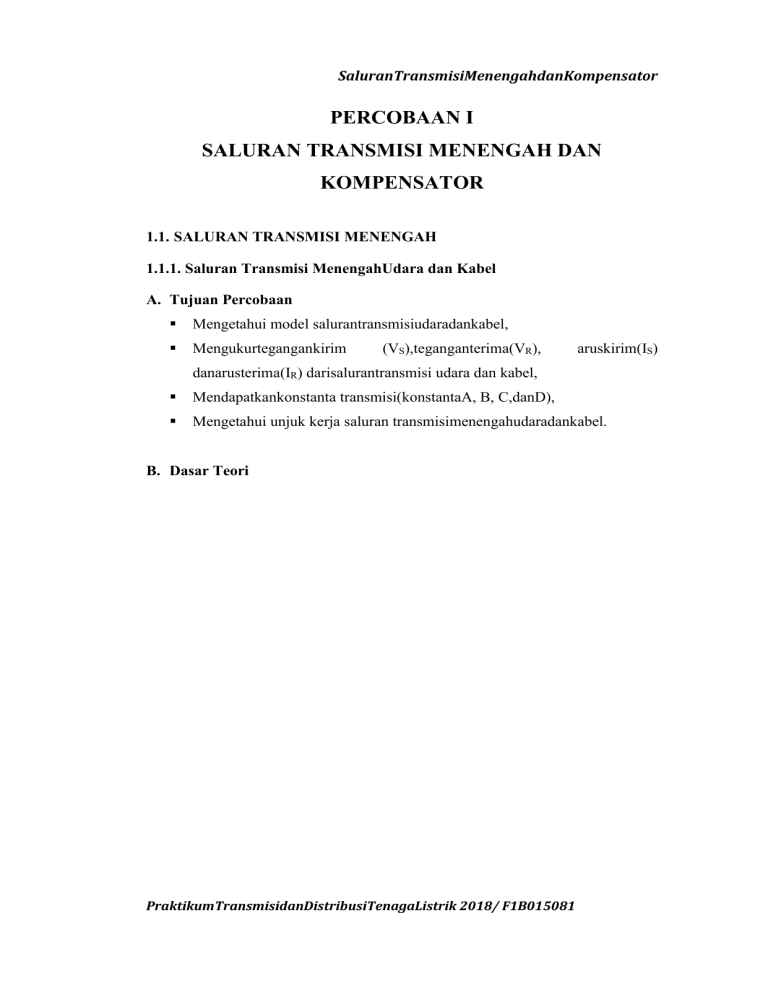

PERCOBAAN I
SALURAN TRANSMISI MENENGAH DAN
KOMPENSATOR
1.1. SALURAN TRANSMISI MENENGAH
1.1.1. Saluran Transmisi MenengahUdara dan Kabel
A. Tujuan Percobaan

Mengetahui model salurantransmisiudaradankabel,

Mengukurtegangankirim
(VS),teganganterima(VR),
aruskirim(IS)
danarusterima(IR) darisalurantransmisi udara dan kabel,

Mendapatkankonstanta transmisi(konstantaA, B, C,danD),

Mengetahui unjuk kerja saluran transmisimenengahudaradankabel.
B. Dasar Teori
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
C. Alat dan Bahan
No
1
2
3
4
5
6
7
8
9
Kode
DL 10013T1
LB 731 42
LB 745 51
LB 733 10
LB 733 42
LB 727 31
DL 2109T15
LB 727 25
-
Nama Alat/Bahan
Three – Phase Power Supply
ON/OFF Switch Three-Pole
Transmission Line Model 380 KV
Resistive Load 1.0
Inductive Load 0.1 – 0.8
Moving iron Meter 1 A
Voltmeter AC/DC
Double Voltmeter
Kabelkonektorsecukupnya
Jumlah
1 buah
1 buah
1 buah
1 buah
1 buah
2 buah
1 buah
1 buah
-
D. Prosedur Percobaan
D.1. Saluran Transmisi Menengah Udara
1. Membuat rangkaian percobaan seperti pada Gambar 1.1.
2. Mensetting Prameter saluran sesuai dengan Tabel 1.1.a. baris pertama.
3. Mensettingbeban RL dengan R = 1000 Ω perfase dan L = 1.2 H perfase.
4. Menhubungkan input rangkaian dengan supply 3 dan posisikan switch
pada posisi 1, dan atur tegangan kirim sampai didapatkan VLN pada sisi
terima sebesar 220 volt.
5. Mencatat penunjukan tegangan kirim (Vs), tegangan terima (Vr)
arus
kirim (Is), dan arus terima (Ir), sesuai dengan Tabel 1.1.a.
6. Memvariasikan nilai parameter saluran Resistansi (Ω), Induktansi (H)
sesuai dengan Tabel 1.1.a. dan ulangi lagi dari langkah ke 5.
7. Apabila semua data untuk Tabel 1.1. a. Didapatkan,mematikan supply AC
3 sebelum rangkaian percobaan dilepaskan.
Gambar1.1.RangkaianSaluranTransmisiMenengah Udara
D.2. Saluran Transmisi Menengah Kabel
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
1. Membuatrangkaian percobaan seperti pada Gambar 1.2.
2. Mensetting Prameter saluran sesuai dengan Tabel 1.1.b baris pertama.
3. Mensetting beban RL dengan R = 1000 Ω perfase dan L = 1.2 H
perfase.
4. Menghubungkan input rangkaian dengan supply 3 dan posisikan
switch pada posisi 1, dan atur tegangan kirim sampai didapatkan VLN
pada sisi terima sebesar 220 volt.
5. Mencatat penunjukan tegangan kirim (Vs), tegangan terima (Vr) arus
kirim (Is), dan arus terima (Ir), sesuai dengan Tabel 1.1.b.
6. Memvariasikan nilai parameter saluran Resistansi (Ω), Induktansi (H)
sesuai dengan Tabel 1.1.b. dan ulangi lagi dari langkah ke 5.
7. Apabila semua data untuk Tabel 1.1.b. didapatkan matikan supply AC
3 sebelum rangkaian percobaan dilepaskan.
Gambar1.2.RangkaianSaluranTransmisi Menengah Kabel
1.1.2. Saluran Transmisi Menengah Paralel untuk Saluran Udara
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
A. Tujuan Percobaan

Mengetahui model saluran transmisi menengah paralel,

Mengukurtegangankirim(VS),teganganterima(VR),
aruskirim(IS)
danarusterima(IR) padasebuahsalurantransmisiparalel,

Mendapatkankonstanta transmisiparalel(konstantaA, B, C,danD),

Mengetahui unjuk kerja saluran transmisimenengah paralel.
B. Dasar Teori
C. Alat dan Bahan
No
Kode
Nama Alat/Bahan
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
Jumlah
SaluranTransmisiMenengahdanKompensator
1
2
3
4
5
6
7
8
9
DL 1013T1
LB 731 42
LB 745 51
LB 733 10
LB 733 42
LB 727 31
DL 2109T15
LB 727 25
-
Three – Phase Power Supply
ON/OFF Switch Three-Pole
Transmission Line Model 380 KV
Resistive Load 1.0
Inductive Load 0.1 – 0.8
Moving iron Meter 1 A
Voltmeter AC/DC
Double Voltmeter
Kabelkonektorsecukupnya
1 buah
1 buah
2 buah
1 buah
1 buah
2 buah
1 buah
1 buah
-
D. Langkah percobaan
1. Membuat rangkaian percobaan seperti pada Gambar 1.3.
2. Mensetting nilai parameter saluran transmisi pertama tetap
dan nilai
parameter saluran transmisi kedua berubah sesuai dengan Tabel 1.2.
3. Mensetting beban RL dengan R = 1000 Ω perfase dan L = 1.2 H perfase.
4. Hubungkan input rangkaian dengan supply 3 dan posisikan switch pada
posisi 1, dan atur tegangan kirim sampai didapatkan VLN pada sisi terima
sebesar 220 volt.
5. Catat penunjukan tegangan kirim (Vs), tegangan terima (Vr) arus kirim
(Is), dan arus terima (Ir), sesuai dengan Tabel 1.2.
6. Variasikan nilai parameter saluran kedua, Resistansi (Ω), Induktansi (H)
sesuai dengan Tabel 1.2. dan ulangi lagi dari langkah ke 5
7. Apabila semua data untuk Tabel 1.2. didapatkan matikan supply AC 3
sebelum rangkaian percobaan dilepaskan.
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
Gambar1.3.RangkaianSaluran Transmisi Menengah Paralel
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
E. Hasil Pengamatan
Tabel 1.1.HasilPengamatanSaluranTransmisiMenengah Udara dan Kabel
a. Saluran Transmisi MenengahUdara
Z Saluran
V
R
R (Ω)
L
(µH)
Vs
(Volt)
5
116
225
13
290
250
8
174
245
Vr
(Volt)
Is
(Ampere)
Ir
(Ampere)
0.25
0.23
220
0.265
0.24
220
0.26
0.22
220
b. Saluran Transmisi MenengahKabel
Z Saluran
V
R
R (Ω)
L
(µH)
Vs
(Volt)
Vr
(Volt)
Is
(Ampere)
Ir
(Ampere)
5
116
230
220
0.26
0.225
13
290
250
220
0.25
0.26
8
174
235
220
0.25
0.26
Tabel 1.2.HasilPengamatanSaluranTransmisi Menengah Paralel
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
Z saluran
R (Ω)
5
L
(µH)
116
V
I
Vr
(Volt)
Is
(Ampere)
Ir
(Ampe
re)
R (Ω)
L (µH)
Vs
(Volt)
5
116
225
220
0.25
0.26
13
290
235
220
0.25
0.26
8
174
230
220
0.25
0.26
Dengan tegangan di masing-masing fasa, diantaranya :
R = 250 V
S = 331 V
T = 330 V
1.2. KOMPENSASI KOMPENSATOR
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
A. Tujuan Percobaan

Mengetahui model dan cara pemasangan kompensator,

Mengukurtegangankirim(VS),teganganterima(VR),
danarusterima(IR)
padasebuahsalurantransmisi
aruskirim(IS)
yang
dikompensasidengankompensator,

Mendapatkan kompensasi kompensator terbaik untuk perbaikan unjuk
kerja saluran transmisi menengah.
B. Dasar Teori
C. Alat dan Bahan
No
Kode
Nama Alat/Bahan
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
Jumlah
SaluranTransmisiMenengahdanKompensator
1
2
3
4
5
6
7
8
9
10
DL 1013T1
LB 731 42
LB 745 51
LB 733 10
LB 733 42
LB 733 11
LB 727 31
DL 2109T15
LB 727 25
-
Three – Phase Power Supply
ON/OFF Switch Three-Pole
Transmission Line Model 380 KV
Resistive Load 1.0
Inductive Load 0.1 – 0.8
Capacitive Load 1.0
Moving iron Meter 1 A
Voltmeter AC/DC
Double Voltmeter
Kabelkonektorsecukupnya
1 buah
1 buah
1 buah
1 buah
1 buah
1 buah
2 buah
1 buah
1 buah
-
D. Prosedur Percobaan
D.1. Kompensasi Kapasitor Bank Seri
1. Buatlah rangkaian percobaan seperti pada Gambar 1.4.
2. Set nilai parameter saluran transmisi menengah udara dan
kompensasi Kapasitor Bank Serisesuai dengan Tabel 1.3.
3. Set beban RL dengan R = 1000 Ω perfase dan L = 0.4 H perfase.
4. Hubungkan input rangkaian dengan supply 3 dan posisikan switch
pada posisi 1, dan atur tegangan kirim sampai didapatkan VLN pada
sisi terima sebesar 220 volt.
5. Catat penunjukan tegangan kirim (Vs), tegangan terima (Vr) arus
kirim (Is), dan arus terima (Ir), sesuai dengan Tabel 1.3.
6. Variasikan nilai kompensasi kapasitor bank seri sesuai dengan Tabel
1.3. dan ulangi lagi dari langkah ke 5.
7. Apabila semua data untuk Tabel 1.3. didapatkan matikan supply AC
3 sebelum rangkaian percobaan dilepaskan.
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
Gambar 1.4. SaluranTransmisiMenengahdenganKompensasi
Kapasitor Bank Seri
D.2. Kompensasi Kapasitor Bank Paralel
1. Buatlah rangkaian percobaan seperti pada Gambar 1.5.
2. Set nilai parameter saluran transmisi menengah udara dan kompensasi
Kapasitor Bank Paralel sesuai dengan Tabel 1.4.
3. Set beban RL dengan R = 1000 Ω perfase dan L = 0.4 H perfase.
4. Hubungkan input rangkaian dengan supply 3 dan posisikan switch
pada posisi 1, dan atur tegangan kirim sampai didapatkan VLN pada sisi
terima sebesar 220 volt.
5. Catat penunjukan tegangan kirim (Vs), tegangan terima (Vr) arus kirim
(Is), dan arus terima (Ir), sesuai dengan Tabel 1.4.
6. Variasikan nilai kompensasi kapasitor bank paralel sesuai dengan
Tabel 1.4. dan ulangi lagi dari langkah ke 5.
7. Apabila semua data untuk Tabel 1.4. didapatkan matikan supply AC
3 sebelum rangkaian percobaan dilepaskan.
Gambar 1.5. Saluran Transmisi dengan Kompensasi Kapasitor Paralel
D.3. Kompensasi Reaktor Paralel
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
1. Buatlah rangkaian percobaan seperti pada Gambar 1.6.
2. Set nilai parameter saluran transmisi menengah udara dan kompensasi
Reaktor Paralel sesuai dengan Tabel 1.5.
3. Hubungkan input rangkaian dengan supply 3 dan posisikan switch
pada posisi 1, dan atur tegangan kirim sampai didapatkan VLN pada
sisi terima sebesar 220 volt.
4. Catat penunjukan tegangan kirim (Vs), tegangan terima (Vr) arus
kirim (Is), dan arus terima (Ir), sesuai dengan Tabel 1.5.
5. Variasikan nilai kompensasi kapasitor bank paralel sesuai dengan
Tabel 1.5. dan ulangi lagi dari langkah ke 4.
6. Apabila semua data untuk Tabel 1.5. didapatkan matikan supply AC
3 sebelum rangkaian percobaan dilepaskan.
Gambar 1.6. Saluran Transmisidengan Kompensasi Reaktor Paralel
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
E. Hasil Pengamatan
Tabel 1.3.HasilPengamatanKompensasi Kapasitor Bank Seri
R
(Ω)
5
L1
(µH)
116
L2
(H)
1.2
Kompensasi
Capasitor Seri
VS
(volt)
Vr
(volt)
Is
(Amp)
Ir
(Amp)
4 µF
170
220
0.45
0.385
8 µF
225
220
0.65
0.52
16µF
235
220
0.45
0.37
Tabel 1.4.HasilPengamatanKompensasi Kapasitor Bank Paralel
R
(Ω)
5
L1
(µH)
116
L2
(H)
0.4
Kompensasi
Capasitor Seri
VS
(volt)
Vr
(volt)
Is
(Amp)
Ir
(Amp)
4 µF
217
220
0.54
0.442
8 µF
192.5
220
0.55
0.445
16µF
140
220
0.85
0.65
Tabel 1.5.HasilPengamatanKompensasi Reaktor Paralel
R
()
13
L1
(µH)
290
L2
(H)
Reaktor
Paralel
VS
(volt)
Vr
(volt)
6.0 H
230
220
232.5
220
0.4
4.8 H
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara tegangan kirim Vs dan
tegangan terima Vr hasil pengukuran terhadap
parameter saluran
255
250
250
245
245
240
235
230
Vs
225
225
220
220
220
220
36,78<82,19°
55,25<81,67°
92,03<81,88°
215
210
205
Z saluran
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
Vr
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara arus kirim Is dan arus terima Ir
hasil pengukuran terhadap parameter saluran
0,3
0,25
0,25
0,23
0,26
0,265
0,24
0,22
0,2
0,15
Is
Ir
0,1
0,05
0
36,78<82,19°
55,25<81,67°
92,03<81,88°
Z saluran
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara tegangan kirim Vs dan
tegangan terima Vr hasil pengukuran terhadap
parameter saluran
255
250
250
245
240
235
235
230
230
225
Vs
220
220
220
36,78<82,19°
55,25<81,67°
92,03<81,88°
220
215
210
205
Z saluran
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
Vr
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara arus kirim Is dan arus terima Ir
hasil pengukuran terhadap parameter saluran
0,262
0,26
0,26
0,26
0,26
0,258
0,256
0,254
0,255
Is
0,252
0,25
0,25
0,25
55,25<81,67°
92,03<81,88°
0,248
0,246
0,244
36,78<82,19°
Z saluran
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
Ir
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara tegangan kirim Vs dan
tegangan terima Vr hasil pengukuran terhadap
parameter saluran
240
235
235
230
230
225
225
Vs
220
220
220
36,78<82,19°
55,25<81,67°
92,03<81,88°
220
215
210
Z saluran
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
Vr
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara arus kirim Is dan arus terima Ir
hasil pengukuran terhadap parameter saluran
0,262
0,26
0,26
0,26
0,26
0,258
0,256
0,254
0,252
Is
0,25
0,25
0,25
36,78<82,19°
55,25<81,67°
92,03<81,88°
0,25
0,248
0,246
0,244
Z saluran
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
Ir
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara tegangan kirim Vs dan
tegangan terima Vr hasil pengukuran terhadap
kompensasi kapasitor seri (µF)
250
200
225
220
170
220
235
220
150
Vs
100
Vr
50
0
4
8
16
kompensasi kapasitor seri (µF)
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara arus kirim Is dan arus terima Ir
hasil pengukuran terhadap kompensasi kapasitor seri
(µF)
0,7
0,65
0,6
0,5
0,45
0,4
Is
0,3
0,26
0,2
Ir
0,22
0,24
0,25
8
16
0,1
0
4
kompensasi kapasitor seri (µF)
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara tegangan kirim Vs dan
tegangan terima Vr hasil pengukuran terhadap
kompensasi kapasitor paralel (µF)
250
220
220
220
217
200
192,5
150
140
Vs
100
Vr
50
0
4
8
16
kompensasi kapasitor paralel(µF)
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara arus kirim Is dan arus terima Ir
hasil pengukuran terhadap kompensasi kapasitor
paralel(µF)
0,85
0,9
0,8
0,7
0,5
0,65
0,55
0,6
0,41
0,4
0,445
Is
0,36
Ir
0,3
0,2
0,1
0
4
8
16
kompensasi kapasitor paralel(µF)
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
grafik hubungan antara tegangan kirim Vs dan
tegangan terima Vr hasil pengukuran terhadap
kompensasi reaktor shunt (H)
234
232
232,5
230
230
228
226
224
Vs
222
220
220
Vr
220
218
216
214
212
4,8
6
kompensasi reaktor shunt(H)
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
235
grafik hubungan antara tegangan kirim Vs dan
tegangan terima Vr hasil pengukuran terhadap
kompensasi kapasitor seri (µF)
232,5
230
230
225
220
220
Vs
220
Vr
215
210
4,8
6
kompensasi kapasitor seri (µF)
PraktikumTransmisidanDistribusiTenagaListrik 2018/ F1B015081
SaluranTransmisiMenengahdanKompensator
Untuk data selanjutnya dengan cara yang sama hasilnya dapat dilihat pada tabel berikut :
Vs
Is
Z saluran
Z beban
Vr
(Volt)
(Volt)
hitung
ukur
ukur
hitung
ukur
(Ω)
(Ω)
%
(Volt) (Volt)
(Volt)
(A)
(A)
Ir
%
hitung
(A)
ukur
(A)
%
36,78∠ 82,19°
1068,7∠20,66°
221,59
225
1,54
220
0,2
0,25
25
0,21
0,23
9,52
92,03∠ 81,88°
1068,7∠20,66°
225,58
250
10,82
220
0,19
0,265
39,47
0,21
0,24
14,28
55,25∠81,67°
1068,7∠20,66°
223,7
245
9,5
220
0,24
0,26
8,3
0,21
0,22
4,76
PraktikumTransmisidanDistribusiTenagaListrik/2018/F1B015081
SaluranTransmisiMenengahdanKompensator
Untuk data selanjutnya dengan cara yang sama hasilnya dapat dilihat pada tabel berikut :
Vs
Is
Z saluran
Z beban
Vr
(Volt)
(Volt)
hitung
ukur
ukur hitung ukur
(Ω)
(Ω)
%
(Volt) (Volt)
(Volt)
(A)
(A)
Ir
%
hitung
(A)
ukur
(A)
%
36,78∠82,19°
1068,7∠20,66°
221,6
230
3,79
220
0,22
0,26
18,18
0,21
0,255
21,43
92,03∠81,88°
1068,7∠20,66°
221,23
250
13
220
0,21
0,25
19,54
0,21
0,26
23,81
55,25∠81,67°
1068,7∠20,66°
226,17
235
3,9
220
0,22
0,25
13,6
0,21
0,26
23
PraktikumTransmisidanDistribusiTenagaListrik/2018/F1B015081
SaluranTransmisiMenengahdanKompensator
Untuk data selanjutnya dengan cara yang sama hasilnya dapat dilihat pada tabel berikut :
Vs
Is
Vr
kompensasi
(Volt)
(Volt)
Z beban
kapasitor seri
(Ω)
hitung
ukur
ukur
hitung
ukur
(µF)
%
(Volt)
(Volt)
(Volt)
(A)
(A)
Ir
%
hitung
(A)
ukur
(A)
%
1015∠10°
16
224,1
235
4,86
220
0,41
0,45
9,76
0,21
0,25
19,05
1084,15∠-22,72°
4
216,97
170
21,65
220
0,24
0,26
8,33
0,2
0,22
10
1000,21∠-1,19°
8
210
225
7,14
220
0,57
0,65
14,03
0,21
0,24
14,29
PraktikumTransmisidanDistribusiTenagaListrik/2018/F1B015081
SaluranTransmisiMenengahdanKompensator
Untuk data selanjutnya dengan cara yang sama hasilnya dapat dilihat pada tabel berikut :
R
L
kompensasi
Vs
Vr
Is
(Ω)
(μH)
kapasitor
(Volt)
(volt)
(A)
paralel
hitung
ukur
ukur hitung ukur
(µF)
%
(Volt)
(Volt)
(Volt)
(A)
(A)
0,38
2
215
1,91
220
0,24
210,9632,53
55,77
5
116
0,63
4
205
2,00
220
2
200,983,046
70,02
1,16
8
185
2,18
220
2,18
181,054,26
79,35
PraktikumTransmisidanDistribusiTenagaListrik/2018/F1B015081
Ir
(A)
%
36,84
33,33
9,48
hitung
(A)
0,33
48
0,568
67,6
1,17
8,64
ukur
(A)
%
0,32
3,03
0,58
2,11
0,80
27,27
SaluranTransmisiMenengahdanKompensator
Untuk data selanjutnya dengan cara yang sama hasilnya dapat dilihat pada tabel berikut :
Vs
Vr
Z saluran 1
Z saluran 2
Z beban
(Volt)
(Volt)
(Ω)
(Ω)
(Ω)
Is
(A)
Ir
(A)
hitung
ukur
%
ukur
hitung
ukur
%
hitung
ukur
%
36,78∠82,19° 1068,7∠20,66° 219,67
225
2,43
220
0,21
0,25
19,05
0,21
0,26
23,81
36,78∠82,19° 92,03∠81,88° 1068,7∠20,66°
220,5
235
6,57
220
0,2
0,25
25
0,21
0,26
23,81
55,25∠81,67° 1068,7∠20,66°
229,6
230
0,17
220
0,2
0,25
25
0,21
0,26
23,81
PraktikumTransmisidanDistribusiTenagaListrik/2018/F1B015081
SaluranTransmisiMenengahdanKompensator
Untuk data selanjutnya dengan cara yang sama hasilnya dapat dilihat pada tabel berikut :
Vs
(Volt)
Z saluran
Z beban
reaktor paralel
(Ω)
(Ω)
(H)
hitung
ukur
%
(Volt)
(Volt)
Vr
Ir
ukur
(Volt)
hitung
(A)
1884,96∠90°
6
227,79
230
0,97
220
0,12
1507,96∠90°
4,8
230,52
232,5
0,86
220
0,15
92,03∠81,88°
PraktikumTransmisidanDistribusiTenagaListrik/2018/F1B015081
SaluranTransmisiMenengahdanKompensator
PraktikumTransmisidanDistribusiTenagaListrik/2018/F1B015081
