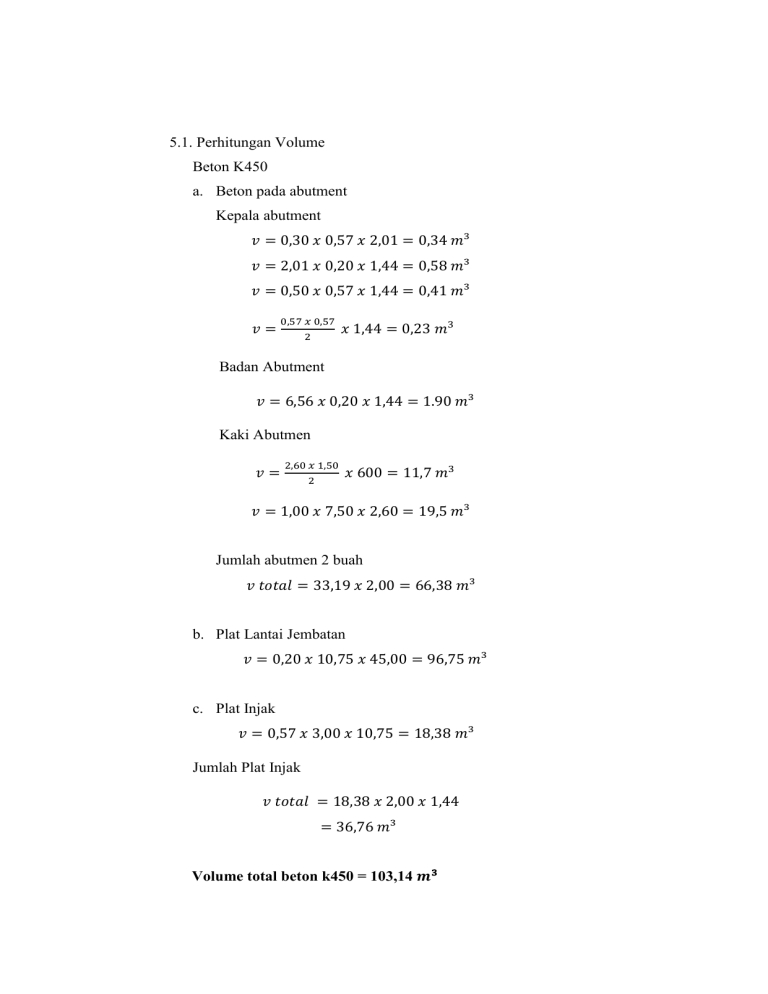

5.1. Perhitungan Volume Beton K450 a. Beton pada abutment Kepala abutment 𝑣 = 0,30 𝑥 0,57 𝑥 2,01 = 0,34 𝑚³ 𝑣 = 2,01 𝑥 0,20 𝑥 1,44 = 0,58 𝑚³ 𝑣 = 0,50 𝑥 0,57 𝑥 1,44 = 0,41 𝑚³ 𝑣= 0,57 𝑥 0,57 2 𝑥 1,44 = 0,23 𝑚3 Badan Abutment 𝑣 = 6,56 𝑥 0,20 𝑥 1,44 = 1.90 𝑚³ Kaki Abutmen 𝑣= 2,60 𝑥 1,50 2 𝑥 600 = 11,7 𝑚3 𝑣 = 1,00 𝑥 7,50 𝑥 2,60 = 19,5 𝑚³ Jumlah abutmen 2 buah 𝑣 𝑡𝑜𝑡𝑎𝑙 = 33,19 𝑥 2,00 = 66,38 𝑚³ b. Plat Lantai Jembatan 𝑣 = 0,20 𝑥 10,75 𝑥 45,00 = 96,75 𝑚³ c. Plat Injak 𝑣 = 0,57 𝑥 3,00 𝑥 10,75 = 18,38 𝑚³ Jumlah Plat Injak 𝑣 𝑡𝑜𝑡𝑎𝑙 = 18,38 𝑥 2,00 𝑥 1,44 = 36,76 𝑚³ Volume total beton k450 = 103,14 𝒎³ Tiang Pancang diameter 80 cm Panjang tiap tiang pancang pada = 100,00 m Jumlah tiang pancang pada a. Abutment = 15 buah b. Jumlah Abutment = 2 buah c. Panjang Total = 10,00 𝑥 15,00 𝑥 2,00 = 300,00 𝑚¹ Total Panjang Tiang Pancang = 300,00 m¹ Pembesian a. Pada Abutment Besi yang digunakan: 1. D13 = π.d2 x Panjang tulangan x Jumlah tulangan = π.132 x 1000 x 72 = 38226899,41 mm3 = 38226,90 m3 2. D25 = π.d2 x Panjang tulangan x Jumlah tulangan = π.252 x 1000 x 315 = 618501053,7 mm3 = 618501,05 m3 3. D32 = π.d2 x Panjang tulangan x Jumlah tulangan = π.322 x 7500 x 230 = 5549309263 mm³ = 5549309,26 m³ a. Pada bored Pile 1. D12 = π.d2 x Panjang tulangan x Jumlah tulangan = π.122 x10000 x 360 = 1628601632 mm³ = 1628601,63 m3 Aspal 𝑣 = 0,05 𝑥 45 𝑥 8 𝑥 2,3 𝑡𝑜𝑛 = 41,4 𝑡𝑜𝑛
