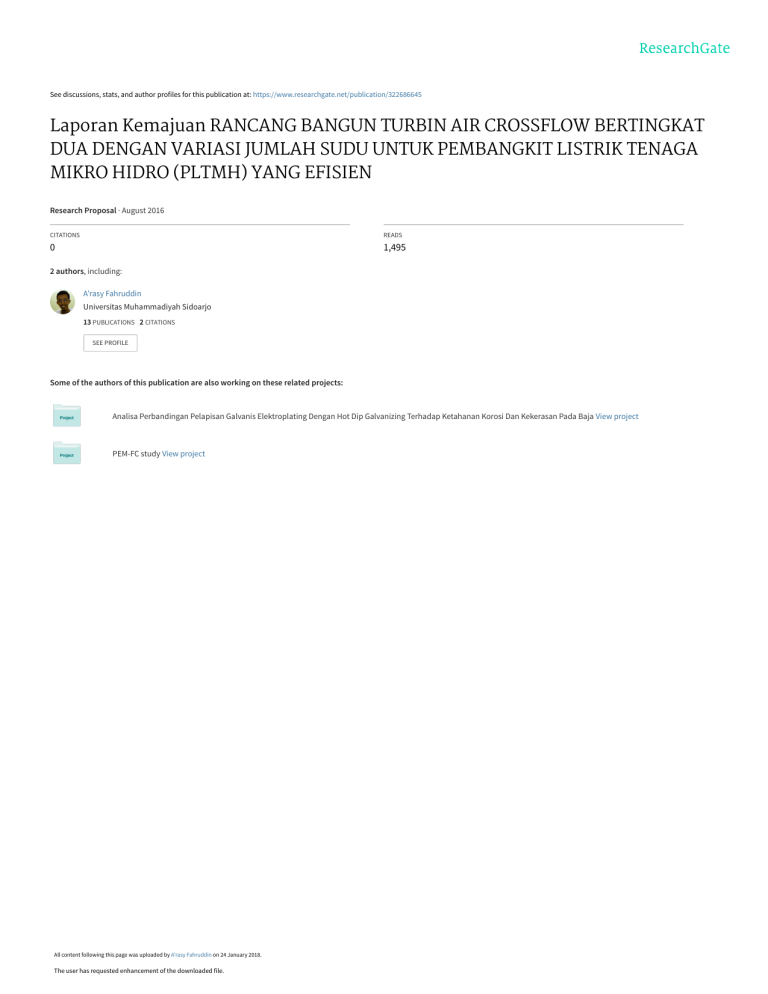

See discussions, stats, and author profiles for this publication at: https://www.researchgate.net/publication/322686645
Laporan Kemajuan RANCANG BANGUN TURBIN AIR CROSSFLOW BERTINGKAT
DUA DENGAN VARIASI JUMLAH SUDU UNTUK PEMBANGKIT LISTRIK TENAGA
MIKRO HIDRO (PLTMH) YANG EFISIEN
Research Proposal · August 2016
CITATIONS
READS
0
1,495
2 authors, including:
A'rasy Fahruddin
Universitas Muhammadiyah Sidoarjo
13 PUBLICATIONS 2 CITATIONS
SEE PROFILE
Some of the authors of this publication are also working on these related projects:
Analisa Perbandingan Pelapisan Galvanis Elektroplating Dengan Hot Dip Galvanizing Terhadap Ketahanan Korosi Dan Kekerasan Pada Baja View project
PEM-FC study View project
All content following this page was uploaded by A'rasy Fahruddin on 24 January 2018.
The user has requested enhancement of the downloaded file.
LAPORAN KEMAJUAN
PENELITIAN DOSEN PEMULA
RANCANG BANGUN TURBIN CROSSFLOW BERTINGKAT DUA
DENGAN VARIASI JUMLAH SUDU UNTUK PEMBANGKIT
LISTRIK TENAGA MIKRO HIDRO (PLTMH) YANG EFISIEN
Tahun ke satu dari rencana satu tahun
TIM PENGUSUL
Ketua
: Ali Akbar, S.T., M.T.
(0001027302)
Anggota
: A’rasy Fahruddin, S.T., M.T.
(0727018601)
UNIVERSITAS MUHAMMADIYAH SIDOARJO
Agustus 2016
ii
RINGKASAN
Indonesia memiliki potensi besar untuk mengembangkan Pembangkit Listrik
Tenaga Air (PLTA) maupun Pembangkit Listrik Tenaga Mikro Hidro (PLTMH),
karena kondisi topografi Indonesia yang bergunung dan berbukit serta dialiri oleh
banyak sungai. PLTMH adalah salah satu teknologi yang sudah terbukti tidak merusak
lingkungan, menunjang pemanfaatan energi terbarukan, dan mengurangi
ketergantungan pada Bahan Bakar Minyak (BBM). Turbin crossflow sebagai penggerak
dipilih karena kontruksi yang sederhana dan mudah diaplikasikan. Penelitian ini
menggunakan turbin crossflow poros vertikal, sudu berbentuk mangkok, dan turbin
disusun dua tingkat agar dapat menangkap aliran lebih banyak guna memperbesar daya
putar yang dihasilkan.
Tujuan jangka panjang penelitian ini adalah pemanfaatan energi air yang lebih
besar untuk mencapai kemandirian energi di daerah dekat aliran sungai khususnya dan
mengurangi ketergantungan negara terhadap BBM. Sedangkan target tujuan penelitian
ini adalah terwujudnya desain turbin crossflow yang efisien menangkap energi air,
menghasilkan daya yang optimal untuk memutar generator.
Metode yang digunakan adalah true experiment research dengan membuat
prototipe turbin crossflow dengan variasi jumlah sudu 3, 5, 7 untuk turbin tingkat
pertama dan tingkat kedua. Turbin dibuat dari PVC 4” dengan diameter luar turbin 30
cm. Sumber aliran air berasal dari mesin pompa air diameter 4 inchi dengan kecepatan
aliran yang divariasikan sebesar 15, 25, dan 35 m3/jam.
Penelitian ini dilaksanakan selama satu tahun, dan terbagi menjadi penelitian
pendahuluan dan penelitian utama. Penelitian pendahuluan meliputi pembuatan alat, uji
jalan, hingga pengmbilan data untuk turbin satu tingkat. Sedangkan penelitian utama
meliputi pengambilan data untuk turbin dua tingkat dan analisa hasil. Hasil
pengambilan data dari penelitian pendahuluan menunjukkan bahwa daya turbin terbesar
pada turbin 5 sudu dengan debit air 35 m3/jam, yaitu 0,24 watt. Sedangkan efisiensi
terbesar pada turbin 5 sudu dengan debit air 15 m3/jam, yaitu sebesar 10,15%.
Keywords : turbin crossflow, bertingkat dua, PLTMH.
iii
PRAKATA
Puji syukur kami panjatkan kepada Allah SWT, karena atas berkat dan rahmatNya kami dapat menyelesaikan laporan kemajuan penelitian dengan judul “RANCANG
BANGUN TURBIN CROSSFLOW BERTINGKAT DUA DENGAN VARIASI
JUMLAH SUDU UNTUK PEMBANGKIT LISTRIK TENAGA MIKRO HIDRO
(PLTMH) YANG EFISIEN”. Laporan ini dibuat dalam rangka pelaksanaan Penelitian
Dosen Pemula tahun anggaran 2016.
Pada kesempatan ini, kami mengucapkan terima kasih kepada pihak yang telah
membantu terwujudnya penelitian ini, diantaranya:
1. Kemristekdikti, yang telah mendanai penelitian ini.
2. Rektor dan LPPM Universitas Muhammadiyah Sidoarjo.
3. Dekan Fakultas Teknik dan Kaprodi Teknik Mesin Universitas Muhammadiyah
Sidoarjo, serta semua pihak yang telah membantu.
Kami menyadari bahwa dalam pada laporan ini masih banyak kesalahan dan
kekurangan. Oleh karena itu, kami mengharapkan kritik dan saran demi perbaikan dan
kesempurnaan laporan ini. Semoga laporan ini dapat bermanfaat bagi kami pada
khususnya dan pembaca pada umumnya.
Sidoarjo, 10 Agustus 2016
Tim Peneliti
iv
DAFTAR ISI
HALAMAN SAMPUL ................................................................................... i
HALAMAN PENGESAHAN ........................................................................ ii
RINGKASAN ................................................................................................ iii
PRAKATA ..................................................................................................... iv
DAFTAR ISI ................................................................................................... v
DAFTAR GAMBAR ...................................................................................... vii
DAFTAR TABEL ........................................................................................... viii
DAFTAR LAMPIRAN .................................................................................. ix
BAB 1. PENDAHULUAN............................................................................. 1
1.1 Latar Belakang .......................................................................................... 1
1.2 Rumusan Masalah ..................................................................................... 2
1.3 Batasan Masalah........................................................................................ 2
1.4 Target Luaran ............................................................................................ 2
BAB 2. TINJAUAN PUSTAKA .................................................................... 3
2.1 Turbin Crossflow ....................................................................................... 3
2.2 Bentuk Sudu Turbin ................................................................................. 4
2.3 Variasi Jumlah Sudu Turbin...................................................................... 5
2.4 Turbin Bertingkat ...................................................................................... 6
2.5 Pembangkit Listrik Tenaga Mokro Hidro (PLTMH) ................................ 6
2.6 Kinerja Turbin Crossflow .......................................................................... 7
2.6.1 Daya Turbin Crossflow ........................................................................... 7
2.6.2 Efisiensi Turbin Crossflow ...................................................................... 7
2.7 Posisi Penelitian ........................................................................................ 8
BAB 3. TUJUAN DAN MANFAAT PENELITIAN ................................... 10
3.1 Tujuan Penelitian........................................................................................ 10
3.2 Manfaat Penelitian...................................................................................... 10
v
BAB 4. METODE PENELITIAN ................................................................. 11
4.1 Tahapan-Tahapan Penelitian ..................................................................... 11
4.2 Lokasi Penelitian ....................................................................................... 12
4.3 Variabel yang Diukur ................................................................................ 12
4.3.1 Variabel Bebas ........................................................................................ 12
4.3.2 Variabel Terikat....................................................................................... 12
4.4 Model yang Digunakan ............................................................................. 13
4.5 Rancangan Penelitian ................................................................................ 13
4.6 Teknik Pengumpulan Data ........................................................................ 14
4.7 Analisis Data ............................................................................................. 14
BAB 5. HASIL YANG DICAPAI ................................................................. 15
5.1 Penelitian Pendahuluan .......................................................................... 15
5.2 Penelitian Utama ..................................................................................... 16
BAB 6. RENCANA TAHAPAN BERIKUTNYA ........................................ 17
BAB 7. KASIMPULAN DAN SARAN ......................................................... 18
7.1 Kesimpulan................................................................................................. 18
7.2 Saran ........................................................................................................... 18
DAFTAR PUSTAKA ..................................................................................... 19
LAMPIRAN .................................................................................................... 21
vi
DAFTAR GAMBAR
Gambar 2.1 Kontruksi Sudu Jalan Turbin Crossflow Berbasis Silinder ........ 3
Gambar 2.2 Sudu Bentuk Mangkok............................................................... 4
Gambar 2.3 Turbin Multistage ....................................................................... 6
Gambar 3.1 Tahapan penelitian ..................................................................... 11
Gambar 3.2 Runner Turbin Crossflow ........................................................... 13
vii
DAFTAR TABEL
Tabel 2.1 Posisi Penelitian ............................................................................. 8
Tabel 5.1 Hasil Pengambilan Data Awal ....................................................... 15
Tabel 6.1 Jadwal Penelitian Tahap Berikutnya .............................................. 17
viii
DAFTAR LAMPIRAN
Lampiran 1. Draft Artikel Ilmiah .............................................................. 21
Lampiran 2. Produk Penelitian ................................................................. 22
ix
BAB 1
PENDAHULUAN
1.1 Latar Belakang
Kebutuhan manusia terhadap energi listrik akan terus meningkat. Hal ini
dikarenakan jumlah populasi manusia yang bertambah dan makin beragamnya
peralatan yang menggunakan listrik, baik untuk penerangan, alat bantu kerja, hingga
hiburan.
Indonesia hingga saat ini masih mengandalkan bahan bakar fosil sebagai
sumber pembangkit energi listrik (Sahid, 2012). Padahal bahan bakar fosil adalah
sumber energi yang tak terbarukan, selain itu pembakaran adalah sumber polusi dan
penyebab pemanasan global. Sedang di negara-negara maju, sumber energi terbarukan
yang ramah lingkungan sudah menggeser penggunaan bahan bakar fosil.
Salah satu sumber energi listrik yang terbarukan dan ramah ligkungan adalah
tenaga air. Indonesia memiliki potensi besar untuk mengembangkan Pembangkit
Listrik Tenaga Air (PLTA) maupun Pembangkit Listrik Tenaga Mikro Hidro
(PLTMH), karena kondisi topografi Indonesia yang bergunung dan berbukit serta
dialiri oleh banyak sungai. PLTMH lebih mudah dibangun daripada PLTA, dengan
PLTMH pada daerah dekat aliran sungai akan dapat mengurangi ketergantungan
terhadap bahan bakar fosil, menghemat biaya untuk listrik, atau menciptakan daerah
yang mandiri energi (Hari, 2011)
PLTMH menggunakan turbin air sebagai alat untuk mengubah energi aliran air
menjadi energi putaran poros. Ada berbagai jenis turbin air, yang paling mudah
diaplikasikan secara langsung adalah jenis crossflow poros vertikal. Karena jenis
turbin ini bisa langsung berputar jika dicelupkan ke dalam aliran air tanpa harus
membuat bendungan (Achmad, 2014). Hal ini akan mendukung penggunaan untuk
daerah terpencil, karena tidak memerlukan pembangunan dengan banyak bahan
material berbiaya mahal (Adia, 2013).
Akan tetapi turbin crossflow memiliki efisiensi yang tergolong rendah (Sahid,
2012). Salah satu cara untuk meningkatkan efisiensi turbin adalah dengan pemasangan
bertingkat. Saat ini pemasangan turbin secara bertingkat masih sebatas pada turbin
uap. Selain itu jumlah sudu pada turbin juga mempengaruhi efisiensi turbin.
Berdasarkan uraian diatas penulis tertarik untuk menyusun penelitian dengan judul
“Rancang Bangun Turbin Crossflow Bertingkat Dua Dengan Variasi Jumlah Sudu
Untuk Pembangkit Listrik Tenaga Mikro Hidro (PLTMH) yang Efisien”.
1.2 Rumusan Masalah
Rumusan masalah yang digunakan pada penelitian ini adalah:
1. Bagaimana desain turbin air crossflow yang efisien?
2. Bagaimana jumlah sudu yang optimal untuk desain turbin bertingkat dua?
1.3 Batasan Penelitian
Beberapa batasan masalah yang digunakan dalam penelitian ini adalah:
Penelitian ini membahas tentang desain turbin air crossflow bertingkat dua untuk dapat
digunakan pada PLTMH. Diasumsikan kondisi aliran air steady flow steady state.
1.4 Target Luaran
Luaran penelitian yang diharapkan pada penelitian ini adalah:
1. Publikasi hasil penelitian di jurnal ilmiah yang mempunyai ISSN. Jurnal ilmiah
yang dimaksud adalah:
a. Jurnal Teknik Mesin Universitas Negeri Malang, untuk periode Oktober
2015 dengan judul “Rancang Bangun Turbin Crossflow Bertingkat Dua Untuk
Pembangkit Listrik Tenaga Mikro Hidro (PLTMH) yang Efisien”.
b. Jurnal Rekayasa Mesin Universitas Brawijaya, dengan judul “Pengaruh
Variasi Jumlah Sudu pada Turbin Crossflow Bertingkat Dua Untuk
Pembangkit Listrik Tenaga Mikro Hidro (PLTMH)”.
2. Publikasi penelitian pada Seminar Nasional Teknik Mesin UK Petra Surabaya pada
Agustus 2015.
BAB 2
TINJAUAN PUSTAKA
2.1 Turbin Crossflow
Pada tahun 1920 Michell dan Banki mengembangkan turbin yang cocok untuk
tinggi air yang rendah, dikenal sebagai turbin aliran silang atau Crossflow. Salah satu
keistimewaan turbin aliran silang adalah dapat berputar meski hanya didorong tekanan
jatuh 1 m dengan kapasitas aliran antara 0,02 m3 /dt sampai dengan 7 m3 /dt
(Dietzel,1995). Di Indonesia turbin crossflow biasa digunakan sebagai penggerak
mula pada Pembangkit Listrik Tenaga Mikrohidro (PLTMH) (Sahid, 2012).
Hasil penelitian yang dilakukan oleh Yesung, et al (2014), menyatakan bahwa
pemanfaatan turbin crossflow sangat cocok untuk potensi energi air yang tersedia di
alam sekitar yang didominasi aliran sungai. Mengingat turbin impuls jenis crossflow
memiliki karakteristik yang cocok untuk range head rendah hingga medium.
Prinsip kerja dari turbin aliran silang poros vertikal yaitu air sungai dialirkan
melalui sudu pengarah yang berfungsi untuk mengarahkan aliran air agar tepat
menumbuk sudu jalan turbin. Tumbukan air ini akan membuat turbin berputar
menghasilkan energi mekanik pada poros (Sahid, 2012). Karena sudu terletak
menyilang terhadap aliran, sehingga akan menerima energi kinetik aliran untuk diubah
menjadi kecepatan putar tanpa membutuhkan tekanan yang besar.
Gambar 2.1 Kontruksi Sudu Jalan Turbin Crossflow Berbasis Silinder
(Sahid,2012)
Keuntungan pemanfaatan turbin crossflow adalah :
1. Pemilihan lokasi tidak terlalu banyak syarat
2. Tanpa bendungan
3. Instalasi yang murah
4. Waktu pemasangan yang cepat
5. Bentuknya sederhana dan mudah dibuat.
6. Potensi air yang dibutuhkan tidak membutuhkan tinggi jatuh, yang dibutuhkan
hanya adanya aliran air (Energi kinetik = v2/2g).
7. Pemeliharaan mudah.
2.2 Bentuk Sudu Turbin
Menurut Sahid (2010), bentuk sudu yang baik dapat meningkatkan efisiensi
turbin. Kajian secara eksperimental terhadap kinerja turbin pelton akibat perubahan
sudut outlet sudu juga telah dilakukan oleh Sahid, et al (2007). Hasil uji menunjukkan
bahwa sudut outlet sudu mempengaruhi kinerja turbin. Penelitian juga menghasilkan
sudut outlet optimum pada sudu berbentuk mangkok, yaitu 50. Namun hasil yang
berbeda ditunjukkan pada turbin pipa belah dua, dimana sudut outlet optimum terjadi
pada 00 yaitu 90,7 %.
Sudu mangkok adalah sudu yang sisinya dibuat melengkung dan terdapat sisi
samping agar dapat menahan aliran air, dan meningkatkan efesiensi gaya tangensial.
Dalam penelitian akan digunakan sudu bentuk mangkok dengan ukuran sebagaimana
ditunjukan pada gambar 2.2
Gambar 2.2 Sudu Bentuk Mangkok
Pemilihan sudu mangkok dalam penelitian ini didasarkan atas beberapa alasan
diantaranya :
1. Pertimbangan Gaya Tangensial
Posisi poros turbin adalah vertikal sehingga posisi sudu aksial akan
mendapatkan gaya akibat adanya kecepatan sehingga memerlukan kelengkungan
tertentu untuk memperlambat posisi air keluar atau memperbesar Hw.
2. Pertimbangan Penelitian Terdahulu
Bono dan Indarto (2008) mengadakan penelitian dan menyimpulkan bahwa
karakteristik daya dan efesiensi antara sudu mangkok dan setengah silinder hampir
sama, namun daya dan efesiensi sudu mangkok lebih baik dari sudu setengah silinder.
2.3 Variasi Jumlah Sudu Turbin
Sahid dan Gatot (2004) telah meneliti turbin crossflow skala mikro yang
digunakan untuk membangkitkan tenaga 1 kW. Turbin ini masih memiliki efisiensi
rendah 30 %. Berdasarkan penelitian tersebut beberapa optimasi kemudian dilakukan
untuk meningkatkan efisiensi turbin crossflow. Diantaranya Sahid dan Gatot (2006)
mengkaji optimasi jumlah sudu pada turbin crossflow. Hasil penelitian menunjukkan
efisiensi maksimum diperoleh pada jumlah sudu 16 sebesar 50,1% sehingga ada
peningkatan 20,1 % dibandingkan turbin sebelumnya.
Demikian pula menurut Yesung, et al (2014), jumlah sudu yang mengelilingi
poros rotor turbin crossflow mempengaruhi unjuk kerja turbin crossflow. Disimpulkan
bahwa semakin banyak jumlah sudu maka efisiensi sistem pada instalasi turbin yang
digunakan untuk pengujian ini akan bertambah pula. Dibandingkan dengan jumlah
sudu 4 dan 6, efisiensi sistem yang paling baik diperoleh saat variasi jumlah sudu 12
dengan gerakan sudu tetap. Besar efisiensi sistem pada instalasi turbin ditunjukkan
dengan perbandingan antara energi output generator dengan energi kinetik input.
Efisiensi sistem saat variasi jumlah sudu 12 buah dan gerakan sudu tetap adalah 0,47.
Putaran generator paling tinggi terjadi saat variasi jumlah sudu 12 buah dengan
pergerakan sudu tetap. Putaran generatornya sebesar 89,9 rpm saat diberi beban dan
sebesar 91,5 rpm saat tidak diberi beban.
2.4 Turbin Bertingkat
Turbin satu tingkat, biasanya berkapasitas kecil dan banyak digunakan untuk
menggerakkan kompressor sentrifugal dan mesin-mesin lain yang serupa. Turbin
nekatingkat (multi-stage), biasanya berkapasitas besar dan digunakan untuk
pembangkit-pembangkit listrik berkapasitas tinggi.
Gambar dibawah ini memperlihatkan turbin uap dengan 3 tingkat, terdiri dari 3
sudu gerak yang terdapat pada poros. Uap dari nosel mengenai sudu-sudu yang akan
mengerakkan poros berputar. Ketika uap melewati nosel pertama, kecepatan uap akan
menaik, dan tekanan uap akan menurun. Penurunan tekanan akan diikuti dengan kenaikan
volume spesifik uap. Ukuran sudu gerak setiap tingkat akan lebih besar dari tingkat
sebelumnya seiring dengan dengan kenaikan volume spesifik uap. (Suyanto, 2010)
Gambar 2.3 Turbin Uap Multistage
(Suyanto, 2010)
2.5 Pembangkit Listrik Tenaga Mikro Hidro (PLTMH)
Sumber energi potensial air dapat dimanfaatkan dengan cara mengubah energi
tersebut ke dalam bentuk energi listrik melalui teknologi sistem pembangkit listrik
tenaga air (PLTA) yang terdiri dari komponen utama reservoir, turbin air, generator
listrik, dan instalasi perpipaan (Sutomo, 2014).
Sistem pembangkit listrik tenaga air berskala kecil telah dikembangkan di
beberapa negara untuk memenuhi kebutuhan listrik di daerah pedalaman, antara lain :
Columbian Alternator System di Kolombia, Peltric Set di Nepal dan Pico Power Pack
di Amerika (Sutomo, 2014). Menurut Diliph Singh (2009), klasifikasi turbin air
ditinjau dari jenis pembangkit dan daya keluaran turbin yaitu:
1. Large-Hydro (daya keluaran lebih dari 100 MW)
2. Medium-Hydro (daya keluaran mulai 15 MW sampai 100 MW)
3. Small-Hydro (daya keluaran mulai 1 MW sampai 15 MW)
4. Mini-Hydro (daya keluaran mulai 100 kW sampai 1 MW)
5. Micro-Hydro (daya keluaran mulai 5 kW sampai 100 kW)
6. Pico-Hydro (daya keluaran sampai 5 kW)
2.6 Kinerja Turbin Crossflow
Turbin air yang diteliti adalah peralatan mekanis berbentuk roda dengan sudu
mangkok dengan poros vertikal. Turbin air ini
memanfaatkan selisih ketinggian
alamiah dari permukaan sungai kecil atau kecepatan aliran. Air yang masuk ke dalam
turbin memiliki tekanan yang rendah, energi mekanis yang dihasilkan utamanya
berasal dari energi kinetik aliran air. Kinerja dari turbin air ini tergantung :
1. Daya yang dihasilkan turbin
2. Efesiensi
2.6.1 Daya Turbin Crossflow
Daya suatu turbin crossflow ditentukan oleh besar kecepatan aliran dan luasan
dari suatu wadah atau tempat dimana air mengalir. Untuk daya air yang mengalir pada
suatu penampang tertentu maka dalam perhitunganya dipergunakan persamaan
berikut:
..………………..…………..
(Vardar, 2006)
Dimana :
Pa = Daya air (Watt)
ρ = Massa jenis air (kg/m3)
Untuk menghitung besar daya turbin
yang dihasilkan akibat adanya energi
kinetik dipergunakan persamaan:
Pt = T.ω …………………..…..……………...
(Arismunandar, 2004)
T = F. l …………………..…..……………….
(Arismunandar, 2004)
Dengan :
Pt = Daya turbin (Watt)
T = Torsi (Nm)
l = Lengan (m)
n = Putaran poros atau roda turbin (rpm)
F = Gaya (N)
2.6.2 Efisiensi Turbin Crossflow
Efesiensi suatu turbin crossflow adalah ditentukan oleh perbandingan antara
daya turbin yang dihasilkan dan daya air yang masuk, sebagaimana ditunjukkan pada
persamaan:
……………………….……
(Arismunandar, 2004)
2.7 Posisi Penelitian
Beberapa penelitian yang berkaitan dengan turbin air crossflow atau aliran silang telah
dilakukan oleh peneliti terdahulu. Tabel berikut menggambarkan posisi penelitian ini
terhadap penelitian terdahulu.
Tabel 2.1 Posisi Penelitian
Nama
Parameter Desain
Peneliti
Bentuk
Jumlah Susunan
(tahun)
Sudu
Sudu
Judul Penelitian
Hasil Penelitian
Bertingkat
Silinder
Yesung Allo
√
Analisis Variasi
Hasil penelitian menunjukkan
Padang, et al.
Jumlah Sudu
bahwa unjuk kerja turbin terbaik
(2014)
Berengsel
diperoleh saat jumlah sudu 12
Terhadap Unjuk
dengan gerakan sudu tetap bila
Kerja Turbin Cross
dibanding jumlsh sudu 4 dan 6.
Flow Zero Head
Efisiensi sistem yang terbaik
sebesar 0,47% diperoleh pada
kecepatan putar generator sebesar
89,9 rpm dan energi output
generator sebesar 29,25 Watt.
Sahid
(2012)
√
Kaji Eksperimental
Pada penelitian ini turbin aliran
Kinerja Turbin
silang poros vertikal sebagai
Crossflow Berbasis
penggerak pompa air yang dibuat
Konstruksi Silinder
berdasarkan konstruksi silinder
(Drum) Poros
yang dibelah menjadi empat
Vertikal Untuk
mempunyai sudut sudu jalan
Potensi Arus
optimum 60o dengan debit aliran
Sungai
masukan sebesar 0,23 m3/det,
debit aliran keluaran pompa
sebesar 0,000253 m3/det, daya
hidrolis yang dihasilkan pompa
sebesar 3,05 watt, dan mempunyai
efisiensi sistem sebesar 4,98 %.
Penelitian ini
√
√
√
Rancang Bangun
Penelitian ini bertujuan
Turbin Crossflow
merancang desain turbin air
Bertingkat Dua
crossflow yang efisien dan
Dengan Variasi
menemukan jumlah sudu yang
Jumlah Sudu
optimal untuk desain turbin
Untuk Pembangkit
bertingkat dua.
Listrik Tenaga
Mikro Hidro
(PLTMH) yang
Efisien
BAB 3
TUJUAN DAN MANFAAT PENELITIAN
3.1 Tujuan Penelitian
Tujuan yang akan dicapai pada penelitian ini adalah:
1. Merancang desain turbin air crossflow yang efisien.
2. Menemukan jumlah sudu yang optimal untuk desain turbin bertingkat dua.
3. Menganalisa pengaruh jumlah turbin dan debit air pada turbin bertingkat dua
terhadap daya dan efisiensi yang dihasilkan.
3.2 Manfaat Penelitian
Penelitian ini diharapkan dapat diterapkan untuk memanfaatkan potensi tenaga
air sungai menjadi tenaga listrik maupun penggerak poros khususnya di daerah yang
blum mendapat pasokan listrik. Dengan turbin air model crossflow bertingkat dua
diharapkan pembangunan instalasi lebih mudah, lebih hemat biaya, dan daya yang
diambil lebih besar dari bertingkat satu.
BAB 4
METODE PENELITIAN
3.1 Tahapan-Tahapan Penelitian
Studi Pustaka
Perumusan masalah & Tujuan Penelitian
Penyusunan Proposal
Tahap 1
Gambar Desain Alat
Pembuatan Turbin
Pembuatan Saluran Air
Setting Alat
Tahap 2
Pengambilan data dengan Variasi Jumlah Sudu
turbin tk. I dan Variasi Debit Air
Pengambilan data dengan Variasi Jumlah Sudu
turbin tk. II dan Variasi Debit Air
Tahap 3
Analisa Hasil
Penyusunan Laporan dan
Publikasi Ilmiah
Gambar 3.1. Tahapan Penelitian
Tahap 4
Tahap 1
Pada tahap 1 ini peneliti akan melakukan studi literatur mengenai jenis turbin crossflow,
pemasangan turbin secara bertingkat, pengaruh variasi jumlah sudu turbin, Pembangkit
Listrik Tenaga Mikro Hidro (PLTMH), dan efisiensi turbin air. Sehingga peneliti dapat
merumuskan masalah dan tujuan penelitian yang kemudian disusun dalam sebuah proposal
penelitian.
Tahap 2
Pada tahap 2 mulai dilakukan rancang bangun peralatan yang akan diteliti. Dimulai dari
persiapan desain gambar, pembuatan turbin, pembuatan saluran air, dan setting alat uji
beserta alat ukurnya agar bisa dilakukan pengujian dengan baik.
Tahap 3
Pada tahap 3 dilakukan pengambilan data pengujian dengan variasi yang dipilih.
Pengambilan data pertama dilakukan pada variasi jumlah sudu turbin tingkat ke II dengan
debit yang divariasikan. Setelah didapat jumlah sudu yang optimal untuk turbin tingkat II,
kemudian dilakukan pengujian dengan jumlah sudu turbin tingkat I yang divarisi pada debit
yang juga divariasi. Makin banyak sudu pada turbin tingkat I akan menambah daya tangkap
turbin akan tetapi akan mengurangi momentum aliran yang akan diterima turbin tingkat II.
Tahap 4
Pada tahap 4 dilakukan pengolahan data dengan uji Analisis Varian dan kemudian
ditampilkan dalam bentuk grafik agar lebih mudah dianalisa. Hasil pengujian dan hasil
analisa kemudian disusun dalam laporan dan dipublikasikan melalui seminar dan jurnal
nasional.
3.2 Lokasi Penelitian
Penelitian ini akan dilaksanakan di laboratorium Teknik Mesin Universitas Muhammadiyah
Sidoarjo.
3.3 Variabel yang Diukur
Variabel yang digunakan pada penelitian ini terdiri dari tiga jenis, yaitu variabel bebas,
variabel terikat dan variabel terkontrol.
3.3.1 Variabel Bebas
Variabel bebas adalah variabel yang bebas ditentukan nilainya sebelum
dilakukan penelitian. Variabel bebas yang ditetapkan dalam penelitian ini adalah:
1. Variasi jumlah sudu turbin tingkat pertama: 3, 5, dan 7.
2. Variasi jumlah sudu turbin tingkat kedua: 3, 5, dan 7.
3. Debit air divariasikan 15, 25, dan 35 m3/jam.
3.3.2 Variabel Terikat
Variabel terikat adalah variabel yang nilainya sangat tergantung pada variabel
bebas dan merupakan hasil dari penelitian. Variabel terikat yang diamati dalam
penelitian ini adalah:
1. Daya turbin
2. Efisiensi turbin
3.4 Model yang Digunakan
Turbin air yang diteliti adalah jenis crossflow poros vertikal dengan sudu bentuk
mangkok sesuai desain dan ukuran seperti gambar berikut.
Gambar 3.2 Runner Turbin Crossflow
Runner Turbin Crossflow meliputi 3 bagian utama, yaitu poros berdiameter 3 cm,
pemegang sudu dengan bahan pipa besi, serta sudu dengan lebar 10 cm dan kedalaman
cekung 3 cm dari bahan PVC tebal 2 mm yang dipasang pada keliling cakram.
Sedangkan panjang diameter luar turbin adalah 30 cm.
3.5 Rancangan Penelitian
Saluran aliran air yang dipakai mempunyai ukuran penampang 200 cm x 35 cm x 30
cm yang terbuat dari kayu setebal 2 cm.
Alat ukur yang digunakan dalam penelitian ini adalah :
1. Bak ukur, berfungsi untuk mengukur debit aliran.
2. Tachometer, berfungsi untuk mengukur putaran turbin.
3. Dinamo listrik, berfungsi untuk mengkonversi daya poros menjadi daya listrik.
4. AVOmeter, berfungsi untuk mengukur tegangan dan arus yang dihasilkan.
3.6 Teknik Pengumpulan Data
Data diambil dengan prosedur pengujian sebagai berikut:
1. Menyiapkan dan memasang semua instalasi yang dibutuhkan.
2. Memasang alat pendukung (alat ukur).
3. Mengecek kondisi instalasi dan alat pendukung lainnya.
4. Menentukan jumlah sudu turbin sesuai dengan variasi yang telah direncanakan.
5. Menyalakan pompa.
6. Mengatur debit aliran.
7. Mengukur putaran turbin dengan alat ukur tacometer tanpa beban terlebih
dahulu, selanjutnya memvariasikan debit air 15, 25, dan 35 m3/jam, lalu
mengukur dan mencatat tegangan dan arus yang dihasilkan setiap variasi
putaran.
8. Setiap variabel dilakukan 3 kali pengulangan sampai mendapatkan data
pengujian.
9. Mengulangi langkah 1 sampai dengan 3 pada variasi jumlah sudu
10.Data yang telah didapat ditulis dalam sebuah tabel.
3.7 Analisis Data
Teknik pengolahan data menggunakan teknik deskriptif berdasarkan hasil
eksperimen, sedangkan metode analisis dipergunakan regresi polinomial. Data yang
telah diambil akan diolah untuk mendapatkan nilai torsi poros, daya poros dan
efisiensi turbin. Data yang telah diolah akan ditampilkan dalam bentuk grafik
polinomial sebagai berikut:
- hubungan antara debit terhadap kecepatan putar turbin I dan II
- hubungan antara debit terhadap torsi pada poros turbin I dan II
- hubungan antara debit terhadap daya poros turbin I dan II
- hubungan antara debit terhadap efisiensi turbin I dan II
- hubungan antara debit terhadap daya gabungan turbin I dan II
- hubungan antara debit terhadap efisiensi turbin total
BAB 5
HASIL YANG DICAPAI
5.1 Penelitian Pendahuluan
Penelitian pendahuluan dilakukan untuk uji jalan instalasi dan mengambil data
awal daya dan efisiensi turbin satu tingkat. Penelitian pendahuluan ini diawali dengan
pembuatan turbin dan instalasi saluran air. Kemudian dilakukan tes jalan untuk
mengetahui apakah instalasi dapat berfungsi dengan baik. Setelah itu dilakukan
pengambilan data awal dengan turbin satu tingkat. Data yang diambil berupa tegangan
dan arus listrik yang dihasilkan dengan beberapa variasi sudu dan debit air. Dari hasil
pengukuran dihitung daya listrik yang dihasilkan serta efisiensi turbin.
Tabel 5.1 Hasil Pengambilan Data Awal
Tes
1
2
3
4
5
6
7
8
9
Variasi
Debit
sudu (m³/ jam)
3
15
3
25
3
35
5
15
5
25
5
35
7
15
7
25
7
35
Rata-rata
Tegangan
1.10
1.30
1.32
1.12
1.30
1.35
1.25
1.48
1.46
Rata-rata
Kuat arus
(A)
0.11
0.11
0.14
0.16
0.17
0.18
0.10
0.13
0.16
Daya
Efisiensi
Dari tabel diatas dapat diketahui daya terbesar diperoleh pada variasi jumlah
sudu 5 dengan debit air 35 m³/ jam, yaitu 0,24 Watt. Sedangkan efisisensi tertinggi
diperoleh pada variasi jumlah sudu 5 dengan debit air 15 m³/ jam, yaitu sebesar
10,15%. Perhitungan efisiensi dilakukan dengan membandingkan daya listrik output
dengan daya air yang diberikan. Dengan contoh perhitungan sebagai berikut:
= 6,92%
Dimana :
Pt = daya turbin
Pa = daya air
ρ = massa jenis air
Q = debit air
v = kecepatan air
5.2 Penelitian Utama
Daya dan efisiensi dari turbin tingkat pertama masih dapat ditingkatkan
dengan pemasangan turbin tingkat kedua yang akan dilakukan pada akhir Agustus
hingga September 2016. Pada penelitian utama selain percobaan dan pengambilan data
turbin dua tingkat juga dilakukan analisis data, penulisan laporan, dan publikasi
penelitian.
BAB 6
RENCANA TAHAPAN BERIKUTNYA
Penelitian telah berlangsung selama dua bulan efektif dan telah dilakukan
penelitian pendahuluan. Selanjutnya penelitian dilanjutkan sesuai rencana seperti tabel
berikut ini.
Tabel 6.1 Jadwal Penelitian Tahap Berikutnya
Kegiatan
No
Bulan ke
Agust
1
Pemasangan instalasi turbin
tingkat II
2
Pengambilan data
3
Pengolahan data
4
Analisa dan pembahasan
5
Publikasi ilmiah
6
Penyusunan laporan
Sept
Okt
Nov
Des
BAB 7
KESIMPULAN DAN SARAN
7.1 Kesimpulan
Hasil pengambilan data dari penelitian pendahuluan menunjukkan bahwa daya
turbin terbesar pada turbin 5 sudu dengan debit air 35 m3/jam, yaitu 0,24 watt.
Sedangkan efisiensi terbesar pada turbin 5 sudu dengan debit air 15 m3/jam, yaitu
sebesar 10,15%.
7.2 Saran
Pada penelitian utama selanjutnya perlu dievaluasi penggunaan beban listrik
yang digunakan untuk mengetahui daya listrik maksimum yang dihasilkan.
DAFTAR PUSTAKA
Achmad Adiarso, Sudargana. 2014. Uji Karakteristik Turbin Darrieus Pada Hydrofoil
Naca 0021 Dengan Memanfaatkan Arus Air Di Cokro Tulung. Jurnal Teknik
Mesin Universitas Diponegoro. S-1, Vol. 2, No. 1. ISSN: 2303-1972.
Adia Cahya P., Ridho H., dan Gunawan N. 2013. Rancang Bangun Turbin Air Sungai
Poros Vertikal Tipe Savonius dengan Menggunakan Pemandu Arah Aliran.
Jurnal Teknik POMITS Vol. 2, No. 2. ISSN: 2337-3539.
Arismunandar Wiranto. 2004. Penggerak Mula Turbin. ITB Press, Bandung.
Bono dan Indarto. 2008. Karakterisasi Daya Turbin Pelton Mikro Dengan Variasi
Bentuk Sudu. Seminar Nasional Aplikasi Sains dan Teknologi. IST AKPRIND,
Yogyakarta.
Dietzel Fritz. 1993. Turbin Pompa Dan Kompresor. Penerbit Erlangga, Jakarta.
Diliph Singh. 2009. Micro Hydro Power Resource Assesment HandBook. APCTT.
Hari Siswoyo, Teguh Utomo, Hari Santoso, dan Rini Nur Hasanah. 2011. Upaya
Mewujudkan Desa Mandiri Energi Melalui Pengembangan PLTM Tipe Kincir
Air. Fakultas Teknik Universitas Brawijaya, Malang.
Sahid. 2010. Kajian Eksperimental Optimasi Tipe Lekuk Sudu Turbin Pelton Sudu
Basis Konstruksi Elbow Pada Pembangkit Listrik Tenaga Mikrohidro. Prosiding
Seminar Nasional Sains dan Teknologi. Fakultas Teknik Universitas Wahid
Hasyim Semarang.
Sahid. 2012. Kaji Eksperimental Kinerja Turbin Crossflow Berbasis Konstruksi
Silinder (Drum) Poros Vertikal Untuk Potensi Arus Sungai. Prosiding SNST ke3. Fakultas Teknik Universitas Wahid Hasyim Semarang. ISBN 978-602-993341-3.
Sahid, Gatot S. 2006. Peningkatan Kinerja Melalui Optimasi Jumlah Sudu Pada
Turbin Crossflow Untuk PLTMh. Rekayasa mesin vol III nomor 3. hal 133-144.
ISSN 1411-6863.
Sutomo, Arief Budiman. 2014. Eksperimental Bentuk Sudu Turbin Pelton Setengah
Silinder Pada Variasi Sudut Keluaran Air Untuk Pembangkit Listrik Tenaga
Picohydro. Jurnal Agri-tek Volume 15 Nomor 1.
Suyanto. 2010. Kajian Modifikasi Desain Turbin Uap Menjadi Turbin Hidrokarbon
untuk PLTP Siklus Biner Daya 100 kW. Pusat Teknologi Konversi dan
Konservasi Energi BPPT, Jakarta.
Vardar Ali and Bulent Eker. 2006. Principle of Rotor Design for Horizontal Axis Wind
Turbines. Journal of applied sciences 6(7):1527-1533.
Yesung Allo Padang, I Dewa Ketut Okariawan, dan Mundara Wati. 2014. Analisis
Variasi Jumlah Sudu Berengsel Terhadap Unjuk Kerja Turbin Cross Flow Zero
Head. Dinamika Teknik Mesin, Volume 4 No. 1. ISSN: 2088-088X.
Lampiran 1. Draft Artikel Ilmiah
Uji Performa Turbin Crossflow Dengan Variasi Jumlah Sudu dan
Debit Air Untuk Pembangkit Listrik Tenaga Mikro Hidro (PLTMH)
yang Efisien
Ali Akbar, A’rasy Fahruddin
Program Studi Teknik Mesin, Universitas Muhammadiyah Sidoarjo.
ABSTRAK
Indonesia memiliki potensi besar untuk mengembangkan Pembangkit Listrik Tenaga Air
(PLTA) maupun Pembangkit Listrik Tenaga Mikro Hidro (PLTMH), karena kondisi topografi
Indonesia yang bergunung dan berbukit serta dialiri oleh banyak sungai. PLTMH adalah
salah satu teknologi yang sudah terbukti tidak merusak lingkungan, menunjang pemanfaatan
energi terbarukan, dan mengurangi ketergantungan pada Bahan Bakar Minyak (BBM).
Turbin crossflow sebagai penggerak dipilih karena kontruksi yang sederhana dan mudah
diaplikasikan. Penelitian ini menggunakan turbin crossflow poros vertikal, sudu berbentuk
mangkok, dan turbin disusun dua tingkat agar dapat menangkap aliran lebih banyak guna
memperbesar daya putar yang dihasilkan.
Metode yang digunakan adalah true experiment research dengan membuat prototipe turbin
crossflow dengan variasi jumlah sudu 3, 5, 7 untuk turbin tingkat pertama dan tingkat kedua.
Turbin dibuat dari PVC 4” dengan diameter luar turbin 30 cm. Sumber aliran air berasal dari
mesin pompa air diameter 4 inchi dengan kecepatan aliran yang divariasikan sebesar 15, 25,
dan 35 m3/jam.
Hasil pengambilan data dari penelitian pendahuluan menunjukkan bahwa daya turbin
terbesar pada turbin 5 sudu dengan debit air 35 m3/jam, yaitu 0,24 watt. Sedangkan efisiensi
terbesar pada turbin 5 sudu dengan debit air 15 m3/jam, yaitu sebesar 10,15%.
Keywords : turbin crossflow, jumlah sudu, PLTMH.
memerlukan
PENDAHULUAN
PLTMH menggunakan turbin air
sebagai alat untuk mengubah energi
pembangunan
dengan
banyak bahan material berbiaya mahal
(Adia, 2013).
aliran air menjadi energi putaran poros.
Akan tetapi turbin crossflow
Ada berbagai jenis turbin air, yang
memiliki efisiensi yang tergolong rendah
paling
secara
(Sahid, 2012). Salah satu cara untuk
langsung adalah jenis crossflow poros
meningkatkan efisiensi turbin adalah
vertikal. Karena jenis turbin ini bisa
dengan memilih jumlah sudu pada turbin
langsung berputar jika dicelupkan ke
sesuai diameter turbin. Berdasarkan
dalam aliran air tanpa harus membuat
uraian diatas penulis tertarik untuk
bendungan (Achmad, 2014). Hal ini
menyusun penelitian dengan judul “Uji
akan mendukung penggunaan untuk
Performa Turbin Crossflow Dengan
daerah
Variasi Jumlah Sudu dan Debit Air
mudah
diaplikasikan
terpencil,
karena
tidak
Untuk Pembangkit Listrik Tenaga Mikro
Hidro (PLTMH) yang Efisien”.
Pa = Daya air (Watt)
Prinsip kerja dari turbin aliran silang
ρ = Massa jenis air (kg/m3)
Untuk
poros vertikal yaitu air sungai dialirkan
melalui sudu pengarah yang berfungsi
untuk mengarahkan aliran air agar tepat
menumbuk sudu jalan turbin. Tumbukan
air ini akan membuat turbin berputar
menghasilkan
energi
(Sahid,
terletak
2012).
menyilang
mekanik
pada
Karena
sudu
terhadap
aliran,
sehingga akan menerima energi kinetik
aliran untuk diubah menjadi kecepatan
putar tanpa membutuhkan tekanan yang
besar.
turbin
menghitung besar daya
yang dihasilkan akibat adanya
energi kinetik dipergunakan persamaan:
Pt = T.ω …...
(Arismunandar, 2004)
T = F. l ……… (Arismunandar, 2004)
ω Dengan :
Pt = Daya turbin (Watt)
T = Torsi (Nm)
l = Lengan (m)
n = Putaran poros atau roda turbin (rpm)
F = Gaya (N)
Keuntungan
pemanfaatan
turbin
crossflow adalah : pemilihan lokasi tidak
terlalu banyak syarat, tanpa bendungan,
instalasi yang murah, waktu pemasangan
yang cepat, bentuknya sederhana dan
mudah
(Vardar, 2006)
Dimana :
MATERI
poros
..…
dibuat,
potensi
air
yang
dibutuhkan tidak membutuhkan tinggi
Efesiensi suatu turbin crossflow
adalah ditentukan oleh perbandingan
antara daya turbin yang dihasilkan dan
daya air yang masuk, sebagaimana
ditunjukkan pada persamaan:
…(Arismunandar, 2004)
jatuh tapi hanya adanya aliran air, serta
METODE PENELITIAN
pemeliharaan yang mudah.
Daya
suatu
turbin
crossflow
ditentukan oleh besar kecepatan aliran
dan luasan dari suatu wadah atau tempat
dimana air mengalir. Untuk daya air
yang mengalir pada suatu penampang
tertentu
maka
dalam
perhitunganya
dipergunakan persamaan berikut:
Variabel bebas yang ditetapkan dalam
penelitian ini adalah:
1. Variasi jumlah sudu turbin tingkat
pertama: 3, 5, dan 7.
2. Variasi jumlah sudu turbin tingkat
kedua: 3, 5, dan 7.
3. Debit air divariasikan 15, 25, dan 35
m3/jam.
Variabel terikat yang diamati dalam
Sedangkan panjang diameter luar turbin
penelitian ini adalah:
adalah 30 cm.
1. Daya turbin
HASIL DAN PEMBAHASAN
2. Efisiensi turbin
Turbin air yang diteliti adalah
jenis crossflow poros vertikal dengan
sudu bentuk mangkok sesuai desain dan
Penelitian ini diawali dengan
pembuatan turbin dan instalasi saluran
air. Kemudian dilakukan tes jalan untuk
mengetahui
ukuran seperti gambar berikut.
apakah
instalasi
dapat
berfungsi dengan baik. Setelah itu
dilakukan
pengambilan
data
awal
dengan turbin satu tingkat. Data yang
diambil berupa tegangan dan arus listrik
yang dihasilkan dengan beberapa variasi
sudu dan debit air. Dari hasil pengukuran
dihitung daya listrik yang dihasilkan
Gambar 1. Runner Turbin Crossflow
Runner
Turbin
serta efisiensi turbin.
Crossflow
Dari tabel 1 dapat diketahui daya
meliputi 3 bagian utama, yaitu poros
terbesar diperoleh pada variasi jumlah
berdiameter 3 cm, pemegang sudu
sudu 5 dengan debit air 35 m³/ jam, yaitu
dengan bahan pipa besi, serta sudu
0,24 Watt. Sedangkan efisisensi tertinggi
dengan lebar 10 cm dan kedalaman
diperoleh pada variasi jumlah sudu 5
cekung 3 cm dari bahan PVC tebal 2 mm
dengan debit air 15 m³/ jam, yaitu
yang dipasang pada keliling cakram.
sebesar 10,15%. Perhitungan efisiensi
Tabel 1. Hasil Pengujian
Tes
1
2
3
4
5
6
7
8
9
sudu
3
3
3
5
5
5
7
7
7
Variasi
Debit
(m³/ jam)
15
25
35
15
25
35
15
25
35
dilakukan dengan membandingkan daya
Rata-rata
Tegangan
(V)
1.10
1.30
1.32
1.12
1.30
1.35
1.25
1.48
1.46
Rata-rata
Kuat arus
(A)
0.11
0.11
0.14
0.16
0.17
0.18
0.10
0.13
0.16
Daya
(W)
0.12
0.15
0.18
0.18
0.22
0.24
0.13
0.19
0.23
Efisiensi
(%)
6.92
3.50
0.60
10.15
5.47
0.79
8.62
4.85
0.77
listrik output dengan daya air yang
DAFTAR PUSTAKA
diberikan. Dengan contoh perhitungan
Achmad Adiarso, Sudargana. 2014. Uji
sebagai berikut:
Karakteristik Turbin Darrieus Pada
Hydrofoil
! Naca
0021
Dengan
Memanfaatkan Arus Air Di Cokro
Tulung.
Jurnal
Teknik
Mesin
Universitas Diponegoro. S-1, Vol. 2,
#
$
"
""""""%&"&'
No. 1. ISSN: 2303-1972.
Adia Cahya P., Ridho H., dan Gunawan
N. 2013. Rancang Bangun Turbin Air
= 6,92%
Sungai Poros Vertikal Tipe Savonius
Dimana :
dengan Menggunakan Pemandu Arah
Pt = daya turbin
Aliran. Jurnal Teknik POMITS Vol.
Pa = daya air
2, No. 2. ISSN: 2337-3539.
ρ = massa jenis air
Arismunandar
A = luas penampang saluran air
Wiranto.
2004.
Penggerak Mula Turbin. ITB Press,
v = kecepatan air
Bandung.
Sahid. 2012. Kaji Eksperimental Kinerja
KESIMPULAN
Hasil
penelitian
pengambilan
pendahuluan
data
dari
menunjukkan
bahwa daya turbin terbesar pada turbin 5
sudu dengan debit air 35 m3/jam, yaitu
0,24 watt. Sedangkan efisiensi terbesar
pada turbin 5 sudu dengan debit air 15
m3/jam, yaitu sebesar 10,15%.
Pada penelitian selanjutnya perlu
dievaluasi penggunaan beban listrik
yang digunakan untuk mengetahui daya
listrik maksimum yang dihasilkan.
Turbin
Crossflow
Berbasis
Konstruksi Silinder (Drum) Poros
Vertikal Untuk Potensi Arus Sungai.
Prosiding
SNST
ke-3.
Fakultas
Teknik Universitas Wahid Hasyim
Semarang.ISBN 78-602-99334-1-3.
Vardar Ali and Bulent Eker. 2006.
Principle
Horizontal
of
Rotor
Axis
Design
Wind
for
Turbines.
Journal of applied sciences 6(7):15271533.
Lampiran 2. Produk Penelitian
a. Turbin air
b. Turbin dengan variasi jumlah sudu
c. Pemasangan instalasi pompa air dan turbin
d. Tes jalan
e. Pengambilan data awal
View publication stats
