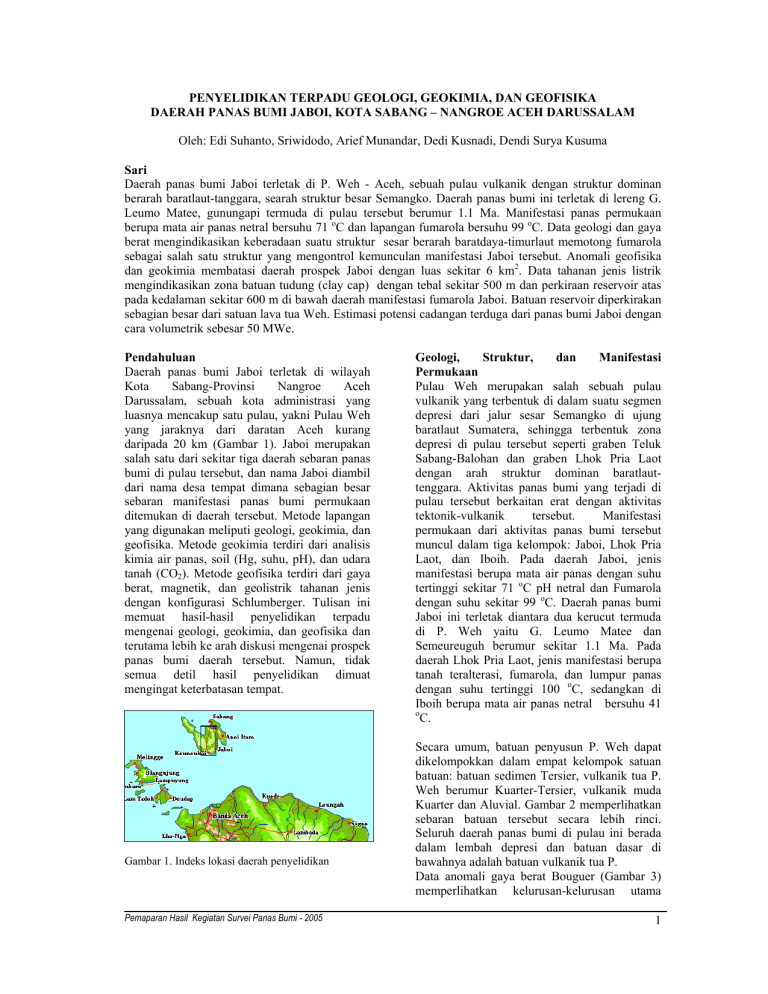

PENYELIDIKAN TERPADU GEOLOGI, GEOKIMIA, DAN GEOFISIKA DAERAH PANAS BUMI JABOI, KOTA SABANG – NANGROE ACEH DARUSSALAM Oleh: Edi Suhanto, Sriwidodo, Arief Munandar, Dedi Kusnadi, Dendi Surya Kusuma Sari Daerah panas bumi Jaboi terletak di P. Weh - Aceh, sebuah pulau vulkanik dengan struktur dominan berarah baratlaut-tanggara, searah struktur besar Semangko. Daerah panas bumi ini terletak di lereng G. Leumo Matee, gunungapi termuda di pulau tersebut berumur 1.1 Ma. Manifestasi panas permukaan berupa mata air panas netral bersuhu 71 oC dan lapangan fumarola bersuhu 99 oC. Data geologi dan gaya berat mengindikasikan keberadaan suatu struktur sesar berarah baratdaya-timurlaut memotong fumarola sebagai salah satu struktur yang mengontrol kemunculan manifestasi Jaboi tersebut. Anomali geofisika dan geokimia membatasi daerah prospek Jaboi dengan luas sekitar 6 km2. Data tahanan jenis listrik mengindikasikan zona batuan tudung (clay cap) dengan tebal sekitar 500 m dan perkiraan reservoir atas pada kedalaman sekitar 600 m di bawah daerah manifestasi fumarola Jaboi. Batuan reservoir diperkirakan sebagian besar dari satuan lava tua Weh. Estimasi potensi cadangan terduga dari panas bumi Jaboi dengan cara volumetrik sebesar 50 MWe. Pendahuluan Daerah panas bumi Jaboi terletak di wilayah Kota Sabang-Provinsi Nangroe Aceh Darussalam, sebuah kota administrasi yang luasnya mencakup satu pulau, yakni Pulau Weh yang jaraknya dari daratan Aceh kurang daripada 20 km (Gambar 1). Jaboi merupakan salah satu dari sekitar tiga daerah sebaran panas bumi di pulau tersebut, dan nama Jaboi diambil dari nama desa tempat dimana sebagian besar sebaran manifestasi panas bumi permukaan ditemukan di daerah tersebut. Metode lapangan yang digunakan meliputi geologi, geokimia, dan geofisika. Metode geokimia terdiri dari analisis kimia air panas, soil (Hg, suhu, pH), dan udara tanah (CO2). Metode geofisika terdiri dari gaya berat, magnetik, dan geolistrik tahanan jenis dengan konfigurasi Schlumberger. Tulisan ini memuat hasil-hasil penyelidikan terpadu mengenai geologi, geokimia, dan geofisika dan terutama lebih ke arah diskusi mengenai prospek panas bumi daerah tersebut. Namun, tidak semua detil hasil penyelidikan dimuat mengingat keterbatasan tempat. Gambar 1. Indeks lokasi daerah penyelidikan Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Geologi, Struktur, dan Manifestasi Permukaan Pulau Weh merupakan salah sebuah pulau vulkanik yang terbentuk di dalam suatu segmen depresi dari jalur sesar Semangko di ujung baratlaut Sumatera, sehingga terbentuk zona depresi di pulau tersebut seperti graben Teluk Sabang-Balohan dan graben Lhok Pria Laot dengan arah struktur dominan baratlauttenggara. Aktivitas panas bumi yang terjadi di pulau tersebut berkaitan erat dengan aktivitas tektonik-vulkanik tersebut. Manifestasi permukaan dari aktivitas panas bumi tersebut muncul dalam tiga kelompok: Jaboi, Lhok Pria Laot, dan Iboih. Pada daerah Jaboi, jenis manifestasi berupa mata air panas dengan suhu tertinggi sekitar 71 oC pH netral dan Fumarola dengan suhu sekitar 99 oC. Daerah panas bumi Jaboi ini terletak diantara dua kerucut termuda di P. Weh yaitu G. Leumo Matee dan Semeureuguh berumur sekitar 1.1 Ma. Pada daerah Lhok Pria Laot, jenis manifestasi berupa tanah teralterasi, fumarola, dan lumpur panas dengan suhu tertinggi 100 oC, sedangkan di Iboih berupa mata air panas netral bersuhu 41 o C. Secara umum, batuan penyusun P. Weh dapat dikelompokkan dalam empat kelompok satuan batuan: batuan sedimen Tersier, vulkanik tua P. Weh berumur Kuarter-Tersier, vulkanik muda Kuarter dan Aluvial. Gambar 2 memperlihatkan sebaran batuan tersebut secara lebih rinci. Seluruh daerah panas bumi di pulau ini berada dalam lembah depresi dan batuan dasar di bawahnya adalah batuan vulkanik tua P. Data anomali gaya berat Bouguer (Gambar 3) memperlihatkan kelurusan-kelurusan utama 1 Bentuk ini masih sama untuk penetrasi arus lebih dalam, yakni AB/2 750 m (Gambar 6), namun semakin meluas. Anomali rendah ini mengindikasikan keberadaan batuan bawah permukaan yang kaya mineral lempung hasil dari proses alterasi hidrotermal berlingkungan asam. Sabang SELAT AROIH RUBIA U. Seukundo Cot Sekundo TEL. LHO KRUENG RAYA U. Batee Meurunrung K EU AN Cot Punceu D. U. Lhut OT LA berarah baratlaut-tenggara dan juga kecenderungan nilai yang mengecil ke arah baratdaya atau ke arah tengah depresi Semangko di daerah tersebut. Peta anomali gaya berat sisa (Gambar 4) memperlihatkan kompleksitas kelurusan di daerah panas bumi Jaboi, dengan arah kelurusan dominan baratdaya-timurlaut dan baratlauttenggara. Kompleksitas ini memperlihatkan bahwa daerah tersebut merupakan zona rekahan yang permeabel untuk terbentuknya sistem panas bumi. Sebuah struktur berarah baratdayatimurlaut dan memotong lapangan fumarola Jaboi kemungkinan merupakan struktur utama yang mengontrol kemunculan manifestasi panas di daerah tersebut. U. louwing TEL. TEUPIN RING Cot Bateedong TELUK LHO PRIA LOAT Kroeng Raya Cot Potibang U. teupin reudep Cot Teupinpanah Cot Labuban Cot Bakoe Yoeng TEL. TIUPIN GAPANG Lm Nibong Cot Aluto U. Batee meutiyen Cot Drien Klah Paya Seunara TEL. TIUPIN ATEU U. Murung Cot. Gapang Cot. Pawang Lhok Pria Laot TEL. TIUPIN KRUENG mgal U. Gurutong COT GUA SEMANTUNG Blang Tunong Seurui Lho Ba'Jumpa Cot Leungangen Pria Laot Cot Ateu 351.3 COT DAMAR Kr. P. W E Bal n oha H BALOHAN COT ABEUKEE SU KAKARYA Blang Garut COT MARALON ALUE PRUMPING 365.2 G. Sarongkeris Cot Kulam Cot Leumo Mate COT PANGKALE Sabang Batee Shok not Kr. Ceuno Cot Palana U. Pi Cot Kenaldi Paya Karing CEUNOHOT SUKA JAYA U. Ceuhumkameng Aluvial A. Bang Paya Semisi au Jaboi Cot Batee Pageu Iboih Mata air panas COT SIMEUREUGUN A. San ai Gamping Terumbu U. Teupinanoe Cot Da Intan Beurawan uha m Lava Leumo Matee COT LAMPASE A. Ce U. Batee Meuon Lapangan Fumarola/solfatara Keuneukai Pirok Leumo Matee U. Ceuhum 100 Meureulo Keuneukai Pirok Semeureuguh Kelurusan gaya berat COT MATALE U. Teupin Rudeub U Muduru Lava Semeureuguh Lava Kulam Lhok Pria Laot Piroklastik Kulam Lava Kulam Balohan Lava Pawang Lava Iboih Gambar 4. Peta anomali gaya berat sisa orde-2 Lava Labu Ba’u Piroklastik Weh U Jaboi Lava Weh Batu pasir tufaan Sabang Keneukai 2 km SELAT AROIH RUBIA U. Seukundo Cot Sekundo TEL. LHO KRUENG RAYA U . Batee Meurunrung Cot Punceu EU AN D. Gambar 2. Peta geologi K LA U. Lhut OT U. louwing TEL. TEUPIN RING Cot Bateedong TELUK LHO PRIA LOAT Kroeng Raya Cot Potibang U. teupin reudep Cot Teupinpanah Cot Labuban Cot Bakoe Yoeng TEL. TIUPIN GAPANG Lm Nibong Cot Aluto U. Batee meutiyen Cot Drien Klah Paya Seunara TEL. TIUPIN ATEU U. Murung Cot. Gapang Lhok Pria Laot Cot. Pawang Ohm-m TEL. TIUPIN KRUENG U. Gurutong COT GUA SEMANTUNG 280 Blang Tunong Seurui Lho Ba'Jumpa Cot Leungangen Pria Laot Cot Ateu 255 Sabang 351.3 COT DAMAR Kr. P. W E han Balo H 230 BALOHAN COT ABEUKEE SUKAKARYA Blang Garut COT MARALON ALUE PRUMPING 205 365.2 G. Sarongkeris 180 SELAT AROIH RUBIA U. Seukundo Cot Kulam Cot Leumo Mate Cot Sekundo COT PANGKALE Batee Shok 155 K LA U. Lhut OT Cot Palana U. Pi not Kr. Ceuno EU AN D. TEL. LHO KRUENG RAYA U. Batee Meurunrung Cot Punceu Cot Kenaldi U. louwing Paya Karing 130 TEL. TEUPIN RING Cot Bateedong TELUK LHO PRIA LOAT CEUNOHOT SUKA JAYA U. Ceuhumkameng Kroeng Raya Cot Potibang U. teupin reudep Cot Teupinpanah Cot Labuban 105 Cot Bakoe Yoeng TEL. TIUPIN GAPANG A. Bang au Cot Drien Klah Paya Seunara Cot Da Intan ham U. Teupinanoe TEL. TIUPIN KRUENG 55 Beurawan COT LAMPASE U. Batee Meuon A. U. Gurutong COT GUA SEMANTUNG Mata air panas A. U. Murung Lhok Pria Laot COT SIMEUREUGUN San ai 80 TEL. TIUPIN ATEU Cot. Pawang Jaboi Cot Batee Pageu Cot Aluto U. Batee meutiyen Cot. Gapang Ceu Lm Nibong Paya Semisi Lapangan Fumarola/solfatara Keuneukai 30 Blang Tunong Seurui Lho Ba'Jumpa U. Ceuhum 10 0 Meureulo Cot Leungangen Pria Laot Cot Ateu 351.3 COT DAMAR Kr. P. W E han Balo Keuneukai 5 COT MATALE U. Teupin Rudeub H U Muduru BALOHAN COT ABEUKEE SUKAKARYA Blang Garut COT MARALON ALUE PRUMPING 365.2 G. Sarongkeris Cot Kulam Cot Leumo Mate COT PANGKALE Batee Shok Kr. Ceuno Cot Palana U. Pi Cot Kenaldi not Paya Karing CEUNOHOT SUKA JAYA U. Ceuhumkameng A. Bang Paya Semisi au A. San ai COT SIMEUREUGUN Cot Da Intan Beurawan Ce uha m U. Teupinanoe Gambar 5. Peta tahanan jenis semu AB/2 500 m Jaboi Cot Batee Pageu COT LAMPASE U. Batee Meuon A. Mata air panas Keuneukai U. Ceuhum 0 10 Meureulo Keuneukai Lapangan Fumarola/solfatara COT MATALE U. Teupin Rudeub U Muduru Sabang SELAT AROIH RUBIA U. Seukundo Cot Sekundo TEL. LHO KRUENG RAYA U. Batee Meurunrung Cot Punceu EU AN D. Gambar 3. Peta anomali Bouguer (densitas 2.5 g/cm3) K LA U. Lhut OT U. louwing TEL. TEUPIN RING Cot Bateedong TELUK LHO PRIA LOAT Kroeng Raya Cot Potibang U. teupin reudep Cot Teupinpanah Cot Labuban Cot Bakoe Yoeng TEL. TIUPIN GAPANG Lm Nibong Cot Aluto U. Batee meutiyen Cot Drien Klah Paya Seunara TEL. TIUPIN ATEU U. Murung Cot. Gapang U. Gurutong COT GUA SEMANTUNG 280 Blang Tunong Seurui Lho Ba'Jumpa Cot Leungangen Pria Laot Cot Ateu 351.3 COT DAMAR 255 Kr. P. W E Bal n oha H BALOHAN COT ABEUKEE 230 SUKAKARYA Blang Garut COT MARALON ALUE PRUMPING 205 365.2 G. Sarongkeris Cot Kulam 180 Cot Leumo Mate COT PANGKALE Batee Shok 155 Cot Palana U. Pi Cot Kenaldi not Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Lhok Pria Laot TEL. TIUPIN KRUENG Ohm-m Kr. Ceuno Paya Karing 130 A. Bang Cot Batee Pageu A. San ai COT SIMEUREUGUN ham U. Teupinanoe Cot Da Intan Beurawan COT LAMPASE Ceu 55 Jaboi Paya Semisi au 105 80 U. Batee Meuon Mata air panas Keuneukai U. Ceuhum 30 CEUNOHOT SUKA J AYA U. Ceuhumkameng A. Daerah Prospek Panas Bumi Jaboi Hasil-hasil penyelidikan tahanan jenis, geokimia, dan geomagnet memperlihatkan anomali yang dapat digunakan untuk membatasi perkiraan sebaran daerah prospek. Sebaran tahanan jenis listrik semu untuk bentangan AB/2 500 m (Gambar 5) memperlihatkan anomali rendah < 10 Ohm-m yang yang melingkupi daerah fumarola Jaboi dengan pola sisi barat yang melidah ke selatan ke mata air panas Keuneukai dan sisi timur melidah ke tenggara ke arah komplek mata air panas pesisir Jaboi. Cot. Pawang 100 Meureulo Keuneukai COT MATALE Lapangan Fumarola/solfatara U. Teupin Rudeub 5 U Muduru Gambar 6. Peta tahanan jenis semu AB/2 750 m 2 Sebaran kandungan Hg tanah (Gambar 7) menunjukkan secara kentara anomali tinggi yang juga melingkupi daerah fumarola. Sebaran kandungan CO2 udara tanah (Gambar 8) juga memperlihatkan anomali tinggi meskipun luasnya lebih kecil. Sebaran temperatur tanah (kedalaman 1 m) (Gambar 9) juga memperlihatkan anomali tinggi meskipun jauh lebih sempit. Ketiga anomali ini mencerminkan keberadaan aktifitas panas dan gas-gas vulkanik di bawah permukaan. Sementara, data geomagnet (Gambar 10) pun memperlihatkan secara kentara suatu anomali positif pada daerah yang juga melingkupi fumarola Jaboi, sebagai cermin keberadaan demagnetisasi batuan vulkanik di daerah tersebut akibat dari proses alterasi hidrotermal. Sabang SELAT AROIH RUBIA U. Seukundo Cot Sekundo K EU AN D. TEL. LHO KRUENG RAYA U . Batee Meurunrung Cot Punceu LA U. Lhut OT U. louwing TEL. TEUPIN RING Cot Bateedong TELUK LHO PRIA LOAT Kroeng Raya Cot Potibang U. teupin reudep Cot Teupinpanah Cot Labuban ppb Cot Bakoe Yoeng TEL. TIUPIN GAPANG Lm Nibong Cot Aluto U. Batee meutiyen Cot Drien Klah Paya Seunara TEL. TIUPIN ATEU U. Murung Cot. Gapang Lhok Pria Laot Cot. Pawang TEL. TIUPIN KRUENG 3500 U. Gurutong COT GUA SEMANTUNG Blang Tunong Seurui Lho Ba'Jumpa Cot Leungangen Pria Laot Cot Ateu 351.3 COT DAMAR Kr. P. 2700 W E Bal n oha H BALOHAN COT ABEUKEE SUKAKARYA Blang Garut COT MARALON ALUE PRUMPING 365.2 G. Sarongkeris 1900 Cot Kulam Cot Leumo Mate COT PANGKALE Batee Shok Kr. Ceuno Cot Palana U. Pi Cot Kenaldi CEUNOHOT not Paya Karing 1100 SUKA JAYA U. Ceuhumkameng A. Bang Jaboi Paya Semisi au Cot Batee Pageu COT SIMEUREUGUN Mata air panas A. San ai 300 Cot Da Intan Ceu ham U. Teupinanoe Karakteristik Sistem Panas Bumi Jaboi dan Potensinya Setelah lokasi dan luas prospek dapat diperkirakan, kemudian perlu dicoba dikenali gambaran vertikal dari sistem panas buminya. Pertama akan diperkirakan kedalaman paling tidak bagian atas reservoir. Data sounding tahanan jenis listrik semu (Gambar 12) secara umum memperlihatkan suatu struktur lapisan yang relatif tinggi di permukaan dan semakin mengecil ke bawah dan meninggi lagi di bagian bawahnya. Model lapisan ini mengindikasikan keberadaan lapisan konduktif 3-5 Ohm-m dengan tebal antara 400-500 m yang kemungkinan berasosiasi dengan batuan kaya minaral lempung atau batuan penutup bagi sistem panas bumi Jaboi. Sementara itu, lapisan di bawahnya yang lebih resistif (> 20 Ohm-m) berada pada kedalaman sekitar 600 m kemungkinan mencerminkan suatu daerah peralihan dari batuan kaya lempung dan reservoir yang netral, dan atau diinterpretasikan daerah puncak reservoir. Dari data geologi, sebaran batuan pada kedalaman puncak reservoir sampai ke bawahnya adalah satuan lava vulkanik tua Weh. Beurawan COT LAMPASE A. U. Batee Meuon Lapangan Fumarola/solfatara Keuneukai U. Ceuhum 10 0 Meureulo -500 Keuneukai COT MATALE U. Teupin Rudeub U Muduru SELAT AROIH RUBIA U. Seukundo Cot Sekundo EU AN D. TEL. LHO KRUENG RAYA U. Batee Meur unrung Cot Punceu K Gambar 7. Peta sebaran Hg tanah (dalam ppb) LA U. Lhut OT U. louwing TEL. TEUPIN RING Cot Bateedong TELUK LHO PRIA LOAT Kroeng Raya Cot Potibang U. teupin reudep Cot Teupinpanah Cot Labuban Cot Bakoe Yoeng TEL. TIUPIN GAPANG Lm Nibong oC Cot Aluto U. Batee meutiyen Cot Drien Klah Paya Seunara TEL. TIUPIN ATEU U. Murung Cot. Gapang Cot. Pawang TEL. TIUPIN KRUENG 38 U. Gurutong COT GUA SEMANTUNG Blang Tunong Seurui Lho Ba'Jumpa Cot Leungangen Pria Laot Cot Ateu 351.3 COT DAMAR 36 n Kr. P. W E oha Bal H BALOHAN COT ABEUKEE S UK A KA R YA Blang Garut COT MARALON ALUE PRUMPING 34 365.2 G. Sarongkeris Cot Kulam SELAT AROIH RUBIA U. Seukundo 32 Cot Sekundo AN D. TEL. LHO KRUENG RAYA U. B atee Me urunrung Cot Punceu Cot Leumo Mate COT PANGKALE Batee Shok not Kr. Ceuno EU K OT LA U. Lhut Cot Palana U. Pi Cot Kenaldi Paya Karing U. louwing TEL. TEUPIN RING 30 Cot Bateedong TELUK LHO PRIA LOAT Kroeng Raya Cot Potibang U. teupin reudep Cot Labuban Cot Bakoe Yoeng A. Bang Cot Batee Pageu Cot Aluto U. Batee meutiyen Cot Drien Klah Paya Seunara 28 TEL. TIUPIN ATEU COT SIMEUREUGUN U. Teupinanoe TEL. TIUPIN KRUENG 26 U. Gurutong Mata air panas A. San ai U. Murung COT GUA SEMANTUNG uha m Cot. Gapang Cot. Pawang 5 Paya Semisi au Cot Da Intan Beurawan COT LAMPASE U. Batee Meuon Ce Lm Nibong 5.5 CEUNOHOT SUKA JAYA U. Ceuhumkameng Cot Teupinpanah TEL. TIUPIN GAPANG A. % Lapangan Fumarola/solfatara Keuneukai Blang Tunong Seurui 4.5 U. Ceuhum Lho Ba'Jumpa Meureulo 351.3 COT DAMAR han Balo 24 Kr. P. W E 100 Cot Leungangen Pria Laot Cot Ateu H COT MATALE U. Teupin Rudeub BALOHAN 4 COT ABEUKEE SU KA KA RY A U Muduru Blang Garut COT MARALON ALUE PRUMPING 365.2 3.5 G. Sarongkeris Cot Kulam 3 COT PANGKALE Cot Kenaldi CEUNOHOT ot Paya Karing SUKA JAYA U. Ceuhumkameng 2 Kr. Ceunon 2.5 Cot Leumo Mate Batee Shok Cot Palana U. Pi Paya Semisi au A. Bang Cot Batee Pageu Mata air panas A. Ceu ham Cot Da Intan Beurawan COT LAMPASE Gambar 9. Peta sebaran temperatur tanah U. Batee Meuon A. U. Teupinanoe 1 COT SIMEUREUGUN San ai 1.5 Lapangan Fumarola/solfatara Keuneukai 100 U. Ceuhum 0.5 Meureulo COT MATALE U. Teupin Rudeub 0 U Muduru Gambar 8. Peta sebaran CO2 udara tanah (dalam %) Keberadaan anomali-anomali di atas yang saling rempet (coinside) satu sama lain dan melingkupi daerah fumarola Jaboi menunjukkan bahwa daerah prospek panas bumi Jaboi terletak di daerah tersebut (Gambar 11). Penghitungan luas prospek dilakukan berdasarkan pada perpaduan dari anomali-anomali tersebut dengan hasil sekitar 6 km2. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Temperatur reservoir diperkirakan dari data geokimia melalui geotermometer gas dan air panas dengan hasilnya sekitar 250 oC. Potensi cadangan terduga diestimasi dengan cara volumetrik, dimana volume reservoir dihitung berdasarkan luas prospek di atas dikali tebalnya yang diasumsikan 1 km. Dengan asumsi porositas dan efisiensi total masing-masing 10%, maka potensi cadangan terduga sekitar 50 MWe. 3 SELAT AROIH RUBIA U. Seukundo Cot Sekundo K EU AN D. TEL. LHO KRUENG RAYA U . Batee Meurunrung Cot Punceu OT LA U. Lhut U. louwing TEL. TEUPIN RING Cot Bateedong TELUK LHO PRIA LOAT Kroeng Raya Cot Potibang U. teupin reudep Cot Teupinpanah Cot Labuban Cot Bakoe Yoeng TEL. TIUPIN GAPANG nTesla Lm Nibong Cot Aluto U. Batee meutiyen Cot Drien Klah Paya Seunara TEL. TIUPIN ATEU U. Murung Cot. Gapang 750 Cot. Pawang TEL. TIUPIN KRUENG U. Gurutong COT GUA SEMANTUNG 600 Blang Tunong Seurui Lho Ba'Jumpa Cot Leungangen Pria Laot Cot Ateu 351.3 COT DAMAR Kr. 450 P. W E n oha Bal H BALOHAN COT ABEUKEE SUKAKARYA Blang Garut COT MARALON ALUE PRUMPING 365.2 300 G. Sarongkeris Cot Kulam Cot Leumo Mate 150 COT PANGKALE Batee Shok Kr. Ceuno Cot Palana U. Pi Cot Kenaldi CEUNOHOT not Paya Karing 0 SUKA JAYA U. Ceuhumkameng Paya Semisi au A. Bang -150 Cot Batee Pageu A. San ai COT SIMEUREUGUN U. Teupinanoe Cot Da Intan Ceu ham -300 Beurawan COT LAMPASE A. U. Batee Meuon Keuneukai U. Ceuhum -450 10 Mata air panas 0 Meureulo COT MATALE 0 2000 Lapangan Fumarola/solfatara U. Teupin Rudeub -600 U Muduru Gambar 10. Peta anomali magnet total SELAT AROIH RUBIA U. Seukundo Cot Sekundo K EU AN D. TEL. LHO KRUENG RAYA U. Batee Meurunrung Cot Punceu OT LA U. Lhut U. louwing TEL. TEUPIN RING Cot Bateedong TELUK LHO PRIA LOAT Kroeng Raya Cot Potibang U. teupin reudep Cot Teupinpanah Cot Labuban Cot Bakoe Yoeng TEL. TIUPIN GAPANG Lm Nibong Cot Aluto U. Batee meutiyen Cot Drien Klah Paya Seunara TEL. TIUPIN ATEU U. Murung Cot. Gapang Cot. Pawang TEL. TIUPIN KRUENG U. Gurutong COT GUA SEMANTUNG Blang Tunong Seurui Lho Ba'Jumpa Cot Leungangen Pria Laot Cot Ateu 351.3 COT DAMAR Kr. P. W E n oha Bal H BALOHAN COT ABEUKEE SUK AKA RYA Blang Garut COT MARALON ALUE PRUMPING 365.2 G. Sarongkeris Cot Kulam Cot Leumo Mate COT PANGKALE Batee Shok not Kr. Ceuno Cot Palana U. Pi Cot Kenaldi Paya Karing Hg Tinggi CEUNOHOT SUKA J AYA U. Ceuhumkameng A. Bang CO2 Tinggi Tsoil Tinggi Paya Semisi au Cot Batee Pageu Cot Da Intan Resistivitas Rendah Be urawa n uha m U. Teupinanoe A. San ai COT SIMEUREUGUN COT LAMPASE A. Ce U. Batee Meuon Keuneukai Mata air panas U. Ceuhum Meureulo COT MATALE 0 2000 Lapangan Fumarola/solfatara U. Teupin Rudeub U Mu duru Gambar 11. Peta kompilasi hasil penyelidikan Barat laut 200 C-2500 Tenggara Penampang Tahanan Jenis Semu C-3000 400 C-4000 C-3500 C-4500 C-5500 C-5000 C-6150 0 -200 -400 -600 -800 -1000 500 C-4000 250 0 500 Penampang Tahanan Jenis C-4500 C-5500 C-5000 30 10.5 -250 15 C-6150 2.5 3 25 13 3 3 3 -500 3 -750 25 25 30 5.5 30 -1000 Gambar 12. Penampang tahanan jenis lintasan C Simpulan P. Weh merupakan sebuah pulau gunungapi dengan sebaran batuan terdiri dari satuan batuan sedimenTersier, vulkanik tua, vulkanik muda, dan aluvium. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Daerah panas bumi Jaboi terletak di dalam zona depresi P. Weh, sebuah zona yang merupakan bagian dari zona depresi besar sesar Semangko. Struktur-struktur ini dapat dikenali baik secara geologi maupun geofisika. Manifestasi panas permukaan Jaboi terdiri dari mata air panas netral bersuhu maksimum 71 oC dan lapangan fumarola bersuhu 99 oC. Anomali geokimia, tahanan jenis dan geomagnet saling merapat (coinside) dan memberikan batas prospek sekitar 6 km2. Data tahanan jenis mengindikasikan ketebalan batuan tudung sekitar 400-500 m dan kedalaman puncak reservoir pada sekitar 600 m, sedangkan data geokimia memperkirakan suhu reservoir 250 oC. Potensi cadangan terduga sekitar 50 50 MWe. Saran Untuk pengeboran eksplorasi, sebagai tahap lanjutan dari penyelidikan ini, kami menyarankan pada tiga lokasi (lihat Gambar 11), yakni di sekitar titik ukur B-5000, C-5300, dan D-3000. Pertimbangannya adalah ketiganya masih di daerah prospek namun tidak di area fumarola, dekat dengan jalan, dan dekat dengan sumber air. Daftar Pustaka Akbar N. dkk, 1972, Laporan inventarisasi Gejala Panas Bumi Pulau Weh, D.I. Aceh, Sumut dan Jambi/Kerinci. Laporan Direktorat Geologi Bandung Akbar & Dendi SK 1983 Survei kenampakan Panas Bumi di P.Weh, Kotamadya Sabang D I. Laporan Penyelidikan Panas Bumi, Direktorat Vulkanologi Application of Fournier,1981, WaterGeochemistry Geothermal Exploration and Reservoir Engineering, “Geothermal System: Principles and case Histories”. JohnWilley &Sons, New York. Giggenbach, dkk, 1988, Methods for the collection and analysis of geothermal and volcanic water and gas samples, Petone New Zealand 4 PENYELIDIKAN TERPADU (GEOLOGI, GEOKIMIA, DAN GEOFISIKA) DAERAH PANAS BUMI SIPOHOLAN TAPANULI UTARA – SUMATRA UTARA Oleh: Timoer Situmorang SARI Lokasi daerah penyelidikan panas bumi Sipoholon secara administratif terletak di wilayah Kecamatan Sipoholon dan Tarutung, Kabupaten Tapanuli Utara, Propinsi Sumatera Utara. Secara geografis terletak pada kordinat antara 98o 54’ 00’’ - 99o 01’ 30” BT dan 1o 56’ 30” – 2o 06’ 00” LS. Morfologi daerah penyelidikan termasuk jenis perbukitan gelombang lemah hingga landai dengan lembah-lembah yang dalam akibat erosi. Morfologi dataran tinggi di daerah ini terdapat di sepanjang lembah graben Tarutung - Sarulla pada zona sesar Semangko yang diendapkan oleh batuan produk Toba maupun batuan hasil rombakan berumur Tersier - Kuarter . Manifestasi panas bumi di daerah penyelidikan terdiri dari 12 lokasi yang muncul kepermukaan secara berkelompok, diantaranya adalah air panas Ria-Ria dan Tapianauli yang bertipe khlorida, air panas Simamora, Saitnihuta dan Sitompul yang bertipe karbonat, serta air panas Hutabarat dan Panabungan yang bertipe sulfat. Gunungapi Dolok Martimbang berada di bagian selatan dan Dolok Palangkagading di bagian utara daerah penelitian, merupakan batuan termuda yang tersingkap berumur Pleistosen awal (0.6 Ma). Kedua gunungapi tersebut kemungkinan berhubungan erat dengan keberadaan sumber panas di daerah panas bumi ini. Beberapa tubuh vulkanik muda (bersumber sama dengan kedua gunungapi tersebut) yang tidak muncul ke permukaan di bawah graben Tarutung, kemungkinan menjadi media penyokong panas pada sistem panas bumi Sipoholon – Tarutung. Struktur graben Tarutung yang merupakan gabungan dari beberapa sesar dengan arah umum N140°E, mempunyai peranan sangat penting dalam pembentukan sistem panas bumi Sipoholon – Tarutung, yang juga mengontrol pemunculan panas bumi di permukaan. Lapisan reservoir di daerah ini diperkirakan cukup dalam yaitu > 700 m di sebelah timur, sedang pada bagian barat diduga > 1400 m. Lapisan ini bersifat resistif yang ditunjukkan dengan nilai resistiviti antara 70 – 100 Ωm, diduga merupakan lapisan batuan piroklastik Toba yang menyebar ke arah daerah penyelidikan. Temperatur fluida dalam reservoir ini berkisar antara 142 – 230 °C. Lapisan reservoir ini ditutupi oleh lapisan penudung yang bersifat tidak poros pada kedalaman > 300 m (bagian timur) dan > 1200 m (bagian barat) dengan nilai resistiviti antara 12 – 30 Ωm. Potensi energi panas bumi pada tingkat terduga di daerah Sipoholon – Tarutung ini lebih besar dari 140 MWe, sehingga cukup potensial untuk dikembangkan dan dimanfaatkan sebagai energi pembangkit listrik serta kegunaan langsung lainnya. 1. PENDAHULUAN Panas bumi merupakan energi yang ramah lingkungan dan relatif murah untuk dimanfaatkan sebagai pembangkit tenaga listrik. Kabupaten Tapanuli Utara adalah salah satu daerah yang sedang berkembang di Propinsi Sumatera Utara, sehingga pasokan listrik kian hari kian meningkat dengan pesat. Kebutuhan listrik di daerah ini didapatkan dari pembangkit listrik tenaga air (PLTA) Asahan, Sigura-gura. Daerah Tarutung dan Sipoholon berdasarkan manifestasi panas buminya merupakan daerah yang cukup kaya akan sumberdaya panas bumi. Sampai saat ini energi tersebut belum dimanfaatkan untuk pembangkit tenaga listrik Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 sebagai kebutuhan utama, kecuali untuk obyek wisata pemandian air panas, dan itupun terlihat belum maksimum penggunaannya. Mengacu pada Instruksi Presiden tentang penggunaan energi panas bumi untuk pemenuhan kebutuhan listrik di Indonesia, maka daerah ini dapat menjadi salah satu pemasok energi yang cukup besar bila sudah dieksploitasi dan dimanfaatkan. Penyelidikan terpadu ini merupakan penyelidikan secara rinci dengan menggunakan metode ”geologi, geokimia dan geofisika” oleh Direktorat Inventarisasi Sumber Daya Mineral di daerah panas bumi Sipaholon. 5 Penyelidikan yang dilakukan adalah salah satu realisasi dari program kerja Sub Direktorat Panas Bumi, Direktorat Inventarisasi Sumber Daya Mineral tahun anggaran 2005. yang bertujuan untuk mengetahui potensi panas bumi di daerah penyelidikan dengan disiplin ilmu kebumian terpadu. 2. METODE PENYELIDIKAN Penyelidikan daerah panas bumi Sipoholon untuk memperkirakan potensi panas bumi menggunakan metode geologi, geokimia, dan geofisika secara terpadu. Metode geologi pada prinsipnya adalah untuk mengetahui jenis batuan dan struktur geologi secara permukaan. Pekerjaan yang dilakukan antara lain: mengamati dan mencatat langsung keadaan geologi dilapangan, mengambil contoh batuan untuk dianalisa di laboratorium yang bertujuan untuk mengetahui sistim panas bumi dalam melokalisir daerah yang dianggap prospek untuk potensi panas bumi. Metode Geokimia adalah untuk mengamati keadaan geokimia daerah penyelidikan secara permukaan terutama melakukan pengambilan contoh terhadap manifestasi panas bumi yang akan dibawa ke laboratorium. Pada prinsipnya untuk mengetahui kharakteristik kimia seperti: fluida, gas, tanah (utk Hg), dan udara tanah, untuk menafsirkan sifat fluida panas bumi. Metode Geofisika pada prinsipnya adalah untuk mengetahui struktur geologi bawah permukaan untuk tujuan melokalisir daerah prospek energi panas bumi. Metode geofisika yang digunakan adalah Geomagnetik, Gaya berat, dan Geolistrik. Metode geolistrik terdiri dari cara Mapping, Sounding, dan Head-On. 3. HASIL PENYELIDIKAN 1) Geologi Secara regional di daerah Sumatera Utara telah tersingkap berbagai macam batuan mulai dari batuan sedimen, beku, metasedimen hingga malihan yang berumur Karbon hingga umur Pleistosen. Batuan intrusif tua yang berumur Kapur hingga Tersier, baik jenis granodiorit maupun granit porfir terdapat di daerah Padang Sidempuan sampai daerah selatan Solok, Sumatera Barat dan juga di bagian timur hingga barat daerah Sibolga. Batuan intrusif tua dan malihan berumur pratersier menjadi basement dari cekungancekungan sedimen di sepanjang jalur belakang busur vulkanik. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Stratigrafi daerah penyelidikan Berdasarkan hasil pemetaan di lapangan, urutan batuan di daerah penyelidikan dari tua ke muda adalah sebagai berikut:1) Satuan Aliran Lava Jorbing (Tmlj), berupa aliran vulkanik berkomposisi andesitik, berumur Tersier (Miosen); 3) Satuan Aliran Lava Siborboron (Tmlsb), berupa aliran lava berkomposisi andesitik, berumur Miosen; 4) Satuan Piroklastik Toba 1 (Qvt), didominasi oleh gelas dan termasuk dalam tufa gelas, berumur Kuarter; 5) Satuan Piroklastik Toba 2 (Qvt), bersifat riodasitan, berumur Kuarter; 6) Satuan Aliran Lava Palangka Gading (Qvpg), mempunyai pusat erupsi diduga berasal dari Dolok Palangka Gading, berupa aliran lava berkomposisi andesitik, berumur Kuarter; 7) Satuan Kubah Lava Martimbang (Qvma), pada satuan morfologi Kerucut Gunungapi Martimbang, berupa aliran lava berkomposisi andesitik, mempunyai mekanisme letusan bersifat efusif dengan ditandai oleh pembentukan kubah lava pada masa Kuarter; 8) Sinter Karbonat (Qgs) yaitu batuan endapan dari fluida geotermal yang membawa larutan karbonat (CaCO3), warna putih sampai coklat muda, kristalin sampai sangat halus, tersebar sepanjang dasar dasar graben Tarutung, berumur Kuarter sampai Resen; 9) Aluvial (Qal) berupa endapan pasir kasar sampai bongkah di tepi sungai dan dasar sungai, berasal dari hasil erosi endapan tufa, berumur Kuarter sampai Resen. Struktur Geologi Secara regional struktur geologi daerah penyelidikan terletak pada zona Sistem Sesar Sumatera (SFS), berarah baratlaut – tenggara, membentang mulai dari P. Weh hingga Teluk Semangko, Lampung, Panjang zone sesar ini ± 1650 km (Katili & Hehuwat 1967, Tjia 1970).. Pergerakan sesar ini masih aktif, sebagai akibat dari dorongan lempeng Samudera Hindia terhadap Lempeng Eurasia yang membentuk zona penunjaman di sepanjang pantai barat P. Sumatera. Sebagai akibat pergerakan sistem zone struktur ini, di beberapa tempat terjadi depresi-depresi (graben) terutama pada perpotongan enechelon, akibat dari komponen gaya-gaya yang bersifat tarikan (extension) dalam sistem sesar ini. Tarutung terletak dalam zone depresi (graben). Dari hasil pengamatan di lapangan dan penafsiran citra landsat di daerah penyelidikan 2 terdapat 12 (duabelas) struktur sesar, antara lain: Sesar Sipoholon, Sesar Sibatu-batu, Sesar Sigeaon, Sesar Toru, Sesar Pintubosi, Sesar Tarutung, Sesar Parbubu, Sesar Siborboron, Sesar Hutabarat, Sesar Martimbang, Sesar Sibadak, dan Sesar Jorbing Manifestasi Panas Bumi Manisestasi panas bumi didaerah ini antara lain: Batuan Ubahan Habinsaran Situmeang, Mata Air Panas Ria-Ria, Sipoholon, Mata Air Panas Hutabarat, Mata Air Panas Sitompul, Mata air panas Tapian Nauli terletak di pinggir sungai Tapian nauli atau Sigeaon, Mata Air Panas Sipolhas, Mata Air Panas Parbubu dua, Mata Air Panas Ugan, Mata air panas Penabungan, Mata Air Panas Pansur Batu, Air Panas Simamora, dan Air panas Sait Nihuta, Kolam Air Soda Kolam air soda antara lain: Kolam air soda (CO2) Parbubu satu dan Kolam air soda (CO2) Pintu Bosi 2) Geokimia Dalam diagram segitiga Cl - SO4 - HCO3 Giggenbach (1988), tampak bahwa mata air panas Ria-Ria (APSRI-1) dan Tapiannauli (APSTPN), termasuk kedalam tipe air panas khlorida, sedangkan mata air panas Simamora, Sait Nihuta, Ugan dan Sitompul termasuk ke dalam tipe air panas bikarbonat, mata air panas Hutabarat dan Penabungan termasuk ke dalam tipe air panas sulfat (Gambar 3-8). Pada hasil ploting unsur kimia Na/1000 K/100 - √Mg, terlihat bahwa semua mata air panas yang tercantum di atas berada pada bidang √Mg, yang termasuk pada immature water, hal ini memberikan indikasi bahwa manifestasi yang muncul ke permukaan didominasi oleh air permukaan. 3) Geofisika Geomagnet Dari hasil penyelidikan magnet didapatkan harga anomali magnit total berkisar antara 457 sd. 741 nT. Harga tersebut dapat dibedakan menjadi 3 kelompok yaitu; anomali magnit tinggi (250 sd. 741 nT), Anomali magnit sedang (50 sd. 250 nT), dan anomali magnit rendah (50 sampai -457 nT). Gaya Berat 1) Anomali Gaya berat Bouguer Anomali tinggi berkisar antara –47 sd. –37 mgal, Anomali sedang dengan nilai –47 sd. – Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 77mgal, Anomali rendah dengan nilai < 77mgal 2) Anomali Gaya berat Regional Anomali gayaberat regional dikelompokkan menjadi anomali tinggi (-53 sd. –47 mgal), anomali sedang (–65 sd. –53 mgal) dan anomali rendah (<-65 mgal). 3) Anomali Gaya berat Sisa Anomali sisa dikelompokkan menjadi tiga daerah anomali, yaitu anomali rendah dengan nilai < -25 mgal, anomali sedang berkisar antara 5 sampai -25 mgal, dan anomali tinggi tinggi dengan nilai > 5 mgal. 4) Pemodelan Gayaberat 2-D Pemodelan gayaberat dibuat melalui irisan AB dan CD, masing-masing memotong mata air panas Sipoholon diutara dan Air Soda diselatan daerah penyelidikan. Kedua penampang AB dan CD berarah hampir timurbarat. a. Penampang A-B Model gayaberat penampang A-B memperlihatkan kontras densitas batuan negatif (-0.1 sd. -0.28 gr/cm3) yang mendominasi di sekitar MAP Sipoholon dengan ketebalan berkisar antara 1000 m sampai >2000 m. Sedangkan batuan dengan kontras densiti positif yang berkisar antara 0.09 s.d 0.35 gr/cm3 tampak di ujung barat dan timur penampang dengan ketebalan mencapai < 2000 m di bawah muka tanah setempat. b. Penampang C-D Pemodelan gayaberat penampang C-D juga memperlihatkan batuan dengan kontras densiti negatif (-0.08 s/d -0.05 gr/cm3) mendominasi daerah sekitar Air Soda dengan ketebalan > 3000 m, sedangkan batuan dengan kontras densiti positf dengan nilai 0.3 s/d 0.41 gr/cm3 tampak di ujung barat dan timur penampang, dengan ketebalan mencapai > 2500 m. di bawah muka tanah setempat. Geolistrik 1) Head-On a. Kurva dan interpretasi struktur HeadOn Lintasan B Pada lintasan B ditemukan beberapa struktur yang diduga yaitu : 1) Di bawah titik B-2900, B-3000 s.d B3200, B-3300 untuk bagian barat. 2) bagian timur ditemukan di bawah titik ukur B-3600, B-3700 s.d B-3800 dan B4000. Struktur yang berada antara B-2900 s.d B3200 dapat dikelompokkan menjadi satu kelompok struktur dengan kemiringan rata- 3 rata 40° ke arah barat. Kelompok lain adalah yang terdapat di sekitar titik ukur B-3600 s.d B-3800 dengan kemiringan rata-rata 10° ke arah barat. Kelompok ketiga adalah yang terdapat di sekitar B-4000, tetapi struktur ini hanya terdapat di dekat permukaan dan tidak menerus ke bawah. Disini ditunjukkan adanya suatu bentuk kontur tertutup (di bawah B3000 s.d B-3300) dengan nilai resistiviti sedang – tinggi (>50 Ωm) yang kemungkinan merupakan batuan yang cukup kompak. b. Kurva dan interpretasi struktur head on lintasan F Struktur head on pada lintasan F ditemukan sebanyak empat buah yang diuraikan di bawah ini. Struktur yang tergolong dalam bentuk sesar/patahan di lintasan F ini dapat ditemukan di bawah F-4100, F-4600 s.d F4750. Selain dapat ditemukan suatu batas litologi di bawah titik ukur antara F-5000 s.d F-5300 yang memperlihatkan suatu bentuk kontur tertutup dengan nilai resistiviti sedang – tinggi (>50 Ωm), diduga merupakan batuan yang kompak. Lihat Gambar 3-30. Struktur pertama yang berada di bawah titik ukur F4100 dengan kemiringan 20° ke arah barat. Struktur ini kemungkinan juga memotong lintasan G sehingga menghantar air panas muncul di permukaan sebagai mata air panas Hutabarat. Penyelidikan mapping dan sounding Penyelidikan geolistrik (resistiviti) terdiri dari hasil pengukuran pemetaan (mapping) resistiviti semu pada bentangan AB/2 = 250, 500, 750 dan 1000 m, dan pendugaan resistiviti (sounding) yang dilakukan di lintasan B, C, D dan E. Resistiviti semu hasil pengukuran pada lintasan A, B, C, D, E, F, dan G diplot ke dalam peta resistiviti semu pada setiap bentangan, untuk pendugaan resistiviti dilakukan pada lintasan B, C, D dan E yang terdiri dari 3 buah titik amat di lintasan B yaitu B-3100, B-4000, dan B-4500, kemudian di lintasan C terdiri dari 3 buah titik amat yaitu C-2000, C-3000, dan C-4050, sedangkan di lintasan D terdapat 3 buah titik amat yaitu D-2000, D-3000, dan D-4800 serta titik amat pada lintasan E, yaitu pada E-3950. 5. PEMBAHASAN 1) Kondisi Umum Geologi Morfologi di daerah penyelidikan didominasi oleh bentuk perbukitan bergelombang sedang hingga kuat yang tersusun oleh kerucutkerucut vulkanik tua maupun muda dan Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 dataran tinggi, menpunyai ketinggian antara 900 – 1400 m diatas permukaan laut. Secara umum bentuk topografi condong melandai kearah graben Tarutung–Sarulla yang mencerminkan penekukan topografi akibat struktur sesar serta pengaruh erosi tingkat lanjut. Hidrologi Komponen hidrologi daerah penelitian secara umum terbagi menjadi areal resapan (recharge area) tempat terjadinya penetrasi air meteorik di permukaan bumi, dan area limpasan (discharged area), tempat dimana terjadi limpasan air permukaan dan bawah permukaan. Areal resapan terletak di daerahdaerah yang berelevasi tinggi, berupa pegunungan dan perbukitan di daerah penelitian, sedangkan areal limpasan terletak di daerah berelevasi rendah, berupa pedataran dan tekuk lereng. Dua areal inilah yang memegang peranan penting dalam hal siklus hidrologi di daerah penelitian. Di areal manifestasi yang berupa mata air panas, proses interaksi fluida dari sumber panas (heat sources) dengan air meteorik sangat intensif, hal ini terlihat dari hasil pengeplotan unsur-unsur pada diagram segitiga Na-K-Mg (pembahasan geokimia). Manifestasi Panas Bumi Penyebaran manifestasi panas bumi di daerah penelitian di kontrol oleh zona struktur geologi yang berkembang, yaitu sesar-sesar normal, yang pada umumnya berarah baratlaut-tenggara (± N 140° E). Tercatat paling sedikit 13 lokasi manifestasi dalam areal seluas 16 x 16 km2, yang terdiri dari mata air panas dan bualan gas, menyebar terkonsentrasi di sekitar depresi graben Tarutung, akan tetapi ada beberapa yang terletak di luar Graben Tarutung, yaitu air panas Panabungan yang terletak di bagian timurlaut lokasi penyelidikan. Di antara daerah manifestasi tersebut ada beberapa yang menarik karena berkorelasi dengan zona anomali geofisika dan geokimia, yaitu Sipoholon dan Hutabarat, manifestasi ini bertemperatur antara 55 – 65 oC, berkomposisi sulfat-bikarbonat, selain mata air panas terdapat juga bualan gas yang didominasi oleh gas H2S, manifestasi ini muncul pada batuan vulkanik Toba (tufa), didalam graben Tarutung bagian timur, yaitu di dalam zona Sesar Sipoholon. 4 Manifestasi panas bumi Tarutung mencerminkan kandungan air tanah yang cukup dangkal, sehingga dapat merendahkan suhu bawah permukaan dan terbentuknya sinter karbonat yang cukup tebal dan aktif. Sistim Panas Bumi 1) Sumber Panas Sumber panas (heat sources) merupakan komponen utama dalam suatu sistim panas bumi, ada beberapa bentukan geologi yang bisa menjadi sumber panas, pertama berupa sisa panas dapur magma yang berasosiasi dengan kerucut gunung api muda, kedua bisa berupa tubuh batuan intrusi muda. Secara geologi ada beberapa area di daerah penelitian yang memungkinkan menjadi sumber panas, yaitu G. Martimbang dan G. Palangka Gading, keduanya berumur Kuarter, produk batuan berkomposisi andesitik dan masih memungkinkan menyimpan sisa panas dari dapur magmanya. Peran kedua gunungapi ini ditunjang dengan aktivitas struktur (graben) yang memanjang dengan arah barat laut – tenggara. Struktur inilah yang mengontrol pemunculan manifestasi panas bumi yang ada di daerah penyelidikan, sehingga terbentuk sumber-sumber air panas yang menyebar dari bagian utara (Sipoholon) sampai selatan. Sedangkan dari hasil pengukuran geofisika terutama gaya berat, terdapat beberapa pola anomali yang mengindikasikan adanya tubuhtubuh batuan intrusi yang berpeluang menjadi sumber panas . 2) Reservoir Lapisan reservoir di daerah ini cukup dalam yaitu sekitar 700 m di sebelah timur, sedang pada bagian barat tidak terdeteksi tetapi dengan ekstrapolasi diduga berada mulai pada kedalaman 1400 m. Lapisan bersifat resistif, ditunjukkan dengan nilai resistiviti antara 70 – 100 Ωm yang diduga merupakan lapisan batuan piroklastik Toba yang menyebar ke arah daerah penyelidikan. Reservoir ini terutama terbentuk di sekitar struktur (sesar) yang berada di bagian tengah lokasi dan timur. Di bagian barat kemungkinan sangat kecil terbukti dengan dijumpai beberapa batuan terubah yang sudah dingin (sekitar E-1400 s.d. E-1500). Aktivitas panas di wilayah bagian barat juga terganggu akibat pendinginan oleh air meteorik yang mengisi struktur aktif sehingga mereduksi temperatur panas yang berasal dari bawah permukaan. Kuantitas volume air ini nampak jelas terlihat sebagai rawa-rawa yang cukup dalam. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 3) Lapisan Batuan Penudung Batuan penudung harus mempunyai sifat kompak, porositas dan permeabilitasnya kecil. Batuan yang diduga sebagai lapisan penudung di daerah ini terdapat pada kedalaman muka lapisan antara 300 m (bagian timur) sampai ± 1200 m (bagian barat) dengan nilai resistiviti antara 12 – 30 Ωm. Perbedaan kedalaman yang cukup besar ini disebabkan oleh adanya struktur graben yang memanjang dengan arah baratlaut – tenggara yang terisi oleh endapan danau Toba dan ditutupi lagi di permukaan oleh aluvial sungai Sigeaon. Gabungan fungsi dari sumber panas, reservoir dan lapisan penudung inilah yang membentuk suatu sistem panas bumi di daerah Sipoholon – Tarutung (Gambar 4-1). Sistem panas bumi in tersebar di sepanjang struktur graben yang merupakan bagian dari sistem sesar Sumatera. 6. SIMPULAN Berdasarkan hasil penyelidikkan terpadu dapat disimpulkan sebagai berikut: a. Daerah prospek panas bumi daerah penyelidikan berada di sekitar struktur yang memanjang ke arah tenggara dengan panjang 6 km dan lebar 2 km, berada di sekitar wilayah air panas Sipoholon (baratlaut) sampai Hutabarat (tenggara). b. Luas prospek panas bumi daerah Sipoholon – Tarutung berdasarkan data terpadu adalah ≥12 km², dengan potensi terduga adalah ≥190 MWe. c. Lapisan reservoir di daerah berada dibawah kedalaman 700 m di sebelah timur, sedang pada bagian barat diperkirakan berada di bawah kedalaman 1400 m, dengan nilai resistiviti antar 70 – 100 ohm-m, diduga merupakan lapisan batuan piroklastik Toba. d. Beberapa peluang pengembangan di daerah ini antara lain: • lokasi panas bumi sangat mudah dijangkau dengan kendaraan roda empat, • dapat dikembangkan secara terpadu dengan potensi wisata dan pengeringan serta pengolahan hasil pertanian dan perkebunan, • tersedia cukup banyak sarana air untuk kegiatan ekplorasi maupun eksploitasi, dan • cukup tersedia tenaga kerja. 5 e. Beberapa faktor yang bisa menjadi kendala dalam pengembangan panas bumi di daerah ini antara lain : • Adat istiadat dan budaya setempat kadang-kadang tidak sejalan dengan berbagai rencana pembangunan, • Ketidakjelasan status kepemilikan tanah sering mengganggu kelancaran pembebasan tanah, dan • Kandungan karbonat yang tinggi bisa jadi menimbulkan kerak (scaling) dalam lubang-lubang bor. 6) Dutro, J.T, 1989, AGI Data Sheet for Geology In the Field, Laboratory and Office, Alexandria, US. 7) Hochstein, MP;1982: Introduction to Geothermal Prospecting, Geothermal Institute, University of Auckland, New Zealand. 8) Lawless, J., 1995. Guidebook: An Introduction to Geothermal System. Short course. Unocal Ltd. Jakarta 9) Milsom, J., 1989, Field geophysics, Open University Press, Halste Press, John Wiley & Son, New York, P. 40-50. 10) Sheriff, R. E., 1982, Encyclopedic Dictionary of Exploration Geophysics, Society of Exploration Geophysicists, Tulsa, Oklahoma. 11) Telford, W. M., Geldart, L. P., Sheriff, R. E., Keys, D. A., 1990, Applied Geophysics, Cambridge University Press, London. 12) Thorpe R & Brown G., The Field Description of Igneous Rocks, Dept. of Earth Science The Open University, John Willey & Sons, New York. 232000 Tadadata SIPOHOLON U Bianiate APDTPN 230000 ADSTPN 6 DK. PALANGKA GADING APPBN APSRI 2 APSRI 1 Gonting Sipohongot Pintu bosi SIBADAK Aek Unsim Sipoholon Situmeang 2 Lumban Rang 228000 Hutatongga Gonting 2 Gonting 2 APDSDR Aek Nasia Situmeang 1 Siarangarang Huta Uruk Perjulu 0 250 500 750 1000 meter Lumban Gaol Simanungkalit Lumban Soit 226000 Tobak pandarian Keterangan GAYABARU TARUTUNG Nagatimbul Lumban Tolong Lumban olop-olop Kontur Anomali Magnet Total APHBT Haidupan Simotung Sisanggu Partali Julu DL. SITARE-TARE Silangit Parbaju Julu Lumbas Rao Sumber Parbaju Huta Tonga Aek Situmandi Sihombing BT. TUNJUL TARUTUNG DK. SIBORBORON DL. SI BORBORAN Sitaka Hutagodang Batuboolun 220000 APANS APPBU Perbubu 2 Batubara Ugan Mata Air panas A-1000 Huta Baginda Huta Soit Simorangkir APSHT Huta Uruk Pancurnapitu Sipurba Sihobuk APSDPBU Lumban Gotat Panggabean Lapogambiri Hutagalung Lumban Rihit Lumban Batu Sangkaran Tangga Sitompul APSTPL Taga Hambing Nagodang Lumban Rau Lumban Ratus Pansur Godong Tingka tingka Simarlai-lai Bona Bona Janji Bilang APUGN Perbuub 1 Tapianuli Titik pengambilan sampel Kontur Elevasi Mesjid Pancurbatu 218000 Jalan 200 Sungai Patahan diperkirakan Janji Matogu Parhombuan pansur Napitu Lumbna Baringin Pansur Napitu Tonga Lumban Lumban Dolok Lumban Toruan Purbatua Panggugan D .sitonde DK. MARTIMBANG partuahan Siandor - andor 216000 490000 492000 494000 496000 498000 500000 502000 2) Bammelen, van R.W., 1949. The Geology of Indonesia. Vol. I A. The Hague, Netherlands. 3) Breiner, S., 1973. Application Manual for Portable Magnetometers. Geometrics. California. 4) Burger, H.R., 1992: Exploration Geophysics of shallow Sub Surface, Prentice Hall. 5) Cooper, G.R.J., 2003, MAG2DC Program, School of Geosciences, University Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 750 600 450 300 150 0 Lumban Tonga -150 Sinatnat Peanajaga -300 Lamandang Lumban Rang Lumban Jati Peatolong Lumban olop-olop 2 Peanahucus Huta Bonsipaliari Aek Sipolas Siualompu Hutarangit Pardarian 224000 222000 DAFTAR PUSTAKA 1) Aquila. L.G.,1977: Magnetic and Gravity surveys Suriagao Geothermal Field, The COMVOL letter, v.IV, No 5 & 6 PETA ANOMALI MAGNET TOTAL DAERAH PANAS BUMI RIA-RIA SIPOHOLON TARUTUNG, KAB. TAPANULI UTARA SUMATRA UTARA Silangkitang DL. SILANGKITANG Lumband Arung -450 5.2 SARAN Beberapa hal yang perlu diperhatikan dalam pengembangan panas bumi daerah Sipoholon – Tarutung, Kabupaten Tapanuli Utara adalah sebagai berikut: • Perlu dilanjutkan penyelidikan terpadu dengan memperluas daerah penyelidikan ke arah selatan, sehingga di dapat data yang lebih lengkap, • Perlu dilanjutkan penyelidikan terpadu dengan memperluas daerah penyelidikan ke arah Sipahutar serta ke arah Siborongborong, untuk mendapatkan data yang lebih lengkap di bagian utara, • Daerah (Propinsi dan atau Kabupaten) perlu proaktif untuk pengembangan energi panas bumi ini agar secepatnya tersedia pasokan energi alternatif selain energi fosil (minyak tanah, solar) • Perlu dilakukan pengeboran Uji (Landaian Suhu) disekitar titik ukur B4500 (Ria-ria), D-2000 dan sekitar mata air panas Hutabarat. of the Witwaterstrand, Johanesburg 2050, S. A. 6 nT HASIL PENYELIDIKAN TERPADU GEOLOGI, GEOKIMIA DAN GEOFISIKA DAERAH PANAS BUMI SUWAWA KAB.BONE BOLANGO PROPINSI GORONTALO Oleh Alanda Idral Subdit Panas Bumi - Dim SARI Daerah penyelidikan secara administratif termasuk wilayah kecamatan Suwawa dan Kabila Kabupaten Bone Bolango, Propinsi Gorontalo. Geologi daerah Suwawa disusun oleh batuan gamping kristalin, lava andesit , granit Bone, diorit Bone, piroklatik dan endapan alluvial, MAP di daerah Libungo dan Pangi, terletak pada posisi/tipe air chlorida sulfat, sedangkan MAP Lombongo termasuk kedalam tipe air sulfat. Sisitim panas bumi di daerah Suwawa terletak pada zona upflow, dan merupakan sistem dominasi air panas (water dominated system), yang termasuk entalpi tinggi. Sumber panas untuk sistim panas bumi Libungo diperkirakan berasal dari panas magma sisa yang berada di bawah tubuh vulkanik muda Pinogoe. Batuan penudung berada pada kedalaman 350 – 700 m. Estimasi temperatur bawah permukaan MAP libungo-Suwawa berkisar antara 187oC - 188 oC. dengan estimasi potensi panas bumi pada tingkat terduga 118 MWe Pemboran landaian suhu dapat dilakukan disekitar m.a.p. Libungo di sekitar titik amat B-4000 1. PENDAHULUAN Daerah penyelidikan secara administratif termasuk wilayah kecamatan Suwawa dan Kabila, Kab.Bone Bolango, Prop. Gorontalo. Posisi geografis daerah penyelidikan terletak antara 511.000 – 528.000 mT dan 52.000 – 68.000 mU .(Gambar 1). Metoda penyelidikan yang digunakan adalah geologi. geokimia dan geofisika 2. HASIL PENYELIDIKAN 2.1 Manifestasi Panas Bumi Manifestasi panas bumi di daerah Suwawa berupa batuan ubahan dan mata air panas. Mata air panas terdapat di Libungo. Lombongo dan Pangi. a. MAP Libungo terletak Desa Luwohu, didalam zona Graben Limboto, T a.p. antara 81– 820 C, Tud. 32-300C debit 1.2 – 4.5 liter/detik, pH 7 – 8. Terdapat endapan oksida besi, garam, dan berbau belerang (H2S) . Manifestasi ini diduga ada hubungannya dengan struktur tua Libungo yang bersumber dari panas magma sisa aktivitas terakhir dari kerucut Pinogoe b. MAP Lombongo keluar melalui lava andesit, berbau belerang, sedikit endapan oksida besi,T,a,p, antara 410 C – 48.70 C, Tud. 280 C – 270 C debit+/- 2.4-6.2 liter/detik. dan pH normal (7-8), Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Pemunculan MAP inii diperkirakan dikontrol oleh sesar Lombongo yang berarah barat laut – tenggara. . c. MAP Pangi berlokasi di pinggir aliran sungai Bone yang dikontrol oleh struktur sesar Bone yang berarah hampir timur – barat., T.a.p. 52.60 C, T ud. 290 C, debit ± 1,2 liter/detik., pH normal (7-8), Geologi Daerah Suwawa 2.2.1 Stratigrafi Stratigrafi daerah penyelidikan dibagi atas delapan (8) satuan batuan dengan urutan tua ke muda sbb: Batu gamping kristalin/kalkarenit (Tmgk), Satuan lava andesit-dasit Bilungala (Tmlb),, Batuan granit Bone (Tmgb), Batuan diorit Bone (Tmdb),Aliran lava andesit piroksen Pinogoe tua (QTvlp), Aliran piroklastik Pinogoe tua (QTvp), Aliran lava PinogoeBalangga muda (Qvlp), endapan permukaan (Qa) (gambar 2). 2.2.2 Pola Struktur Geologi Daerah Suwawa Berdasarkan data-data dan bukti yang terdapat di lapangan, ada sekitar 9 buah sesar utama yang merupakan struktur kontrol geologi panas bumi yang berkembang pada 7 daerah penelitian yang terpenting antara lain sesar Libungo, Lombongo dan Bone. Geokimia 2.3.1 Karakteristik kimia, tipe air panas dan sisitim panas bumi MAP di daerah Libungo dan Pangi, terletak pada posisi/tipe air chlorida sulfat, sedangkan MAP Lombongo termasuk kedalam tipe air sulfat. Diagram ini juga menunjukkan sisitim panas bumi di daerah Suwawa terletak pada zona upflow, dan merupakan sistem dominasi air panas (water dominated system).(gambar 3a). Pada diagram Na-K-Mg dan data isotop 18O dengan Deuterium, posisi MAP Suwawa termasuk dalam zona “immature water”, yang memberikan indikasi manifestasi yang muncul ke permukaan didominasi oleh air permukaan. (gambar 3b). Diagram Cl-Li-B dan Isotop Oksigen-18 terhadap Deuterium menunjukkan konsentrasi unsur Na & K dalam mata air panas Libungo, Lombongo dan Pangi kemungkinan terkontaminasi oleh air laut maupun air meteorik 2.3.2 Pendugaan Suhu Bawah Pemukaan Estimasi temperatur bawah permukaan di daerah penyelidikan Suwawa berkisar antara 187oC - 188 oC Geofisika Gayaberat a. Densitas batuan Variasi harga densitas batuan berkisar antara 2,53 – 2,78 gr/cm3,. Densitas batuan rata-rata untuk daerah Suwawa adalah sebesar 2,65gram/cm3. b. Anomali Gayaberat Ketiga anomali gayaberat, (regional, bouguer dan sisa ), gambar 4, didaerah manifestasi panas bumi secara sinkron menunjukkan besaran anomaly gaya berat rendah. Anomali tinggi yang tampak di baratdaya MAP Libungo dan Lombongo disebabkan adanya batuan padat dengan densitas besar yang diperkirakan merupakan batuan terobosan sekaligus merupakan heat source sistim panas bumi didaerah ini. c. Model Gaya Berat 2-Dimensi Penampang PNP 2, memperlihatkan suatu bentuk batuan intrusi ? sampai kedalaman 3000m dengan density kontras 0.1 - 0.3 Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 gr/cm3 , yang terletak di baratdaya MAP Libungo dan Lombongo. 2.4.2 GEOMAGNIT a Kerentanan Magnetik Batuan Nilai kerentanan magnit batuan didaerah penyelidikan berkisar antara 0.0 sampai 2.4 x 10-6 cgs. b Peta Anomali Magnet Total MAP Libungo, Lombongo dan Pangi berlokasi pada daerah transisi antara anomali magnit sedang dan rendah ( – 100 sampai – 250 gamma) yang mengindikasikan telah terjadi proses demagnetisasi akibat proses panas dibawah permukaan (proses hidrotermal), gambar 5. c Penampang Anomali Magnet Adanya kontras anomaly positif dan negatif yang besar, mengindikasikan adanya kelurusan geomagnit (sesar?) yang berarah berarah baratlaut – tenggara, dan baratdaya-timurlaut, (gambar 6). Struktur sesar yang teridentifikasi oleh metoda geomagnit sebanyak 9 sesar, yang terpenting antara lain sesar Libungo, Bilungala dan Lombongo, sesar ini mengontral kenampakan manifestasi air panas Libungo dan lombongo kepermukaan Geolistrik a. Zona Tahanan Jenis Semu Secara umum kenampakan manifestasi Panasbumi di Libungo terletak pada zona anomali tahanan jenis relatif rendah < 30 ohm-m yang semakin dalam penyebarannya semakin meluas, sedangkan MAP Lombongo terletak pada zona anomali tahahanan jenis sedang. Zona tahanan jenis rendah tsb diperkirakan berkaitan dengan batuan vulkanik terubahkan dan batuan sedimen, (gambar 7). b. Penampang Tahanan Jenis Sebenarnya Penampang melintang yang memotong lintasan A-H (gambar 8) memperlihatkan reservoir MAP Libungo berada pada kelompok resistiviti 40 s.d. < 200 Ωm yang mempunyai kedalaman puncak lapisan berkisar antara 150 s.d. 700 m, sedangkan pada MAP Lombongo tidak dijumpai nilai resistiviti rendah, hal ini diduga kuat bahwa sistem panas bumi di daerah ini telah mengalami penurunan aktivitas panas. 8 c. Head On Hasil penyelidikan head-on memperlihatkan struktur yang tegas hanya terdapat pada lintasan Q pada titik amat Q2100. Struktur tsb mempunyai kemiringan 75o kearah selatan. 3. Kajian Panas Bumi Kajian panas bumi yang dibahas dibawah ini terbatas hanya pada MAP Libungo dengan pertimbangan daerah panas bumi Lombongo dan Pangi merupakan fosil dari aktivitas gunungapi Tersier yang sudah padam.Hal ini didukung dengan variasi nilai resistiviti yang tinggi (>200 Ωm) diantara perlapisan geolistrik di daerah tersebut Beberapa faktor yang menjadi peluang dalam pengembangan panas bumi Libungo antara lain : - Akses ke wilayah penyelidikan mudah dicapai, - Kebutuhan listrik cukup besar untuk tahun mendatang. - Tersedia cukup air untuk pengeboran maupun kepentingan lainnya. - Jaringan listrik telah terpasang sampai ke desa-desa terpencil, - Potensi agroindustri yang cukup besar seperti adanya perkebunan pertanian dll Kendala Pengembangan Sumber Daya Panas Bumi a. 3.1. Model Tentatif, Potensi, dan Prospek Panas Bumi 3.1.1 Model Tentatif Gambar 9 memperlihatkan model tentaif sistim panas bumi Suwawa. a. Sumberpanas Sumber panas untuk sistim panas bumi Libungo diperkirakan berasal dari panas magma sisa yang berada di bawah tubuh vulkanik muda Pinogoe b. Resevoir Vulkanik Pinogoe tua dan formasi Tinombo bertindak sebagai batuan yang terdapat pada kedalaman ± 600 meter dengan nilai resistiviti 40 s.d. < 200 Ωm di bawah pemunculan manifestasi Libungo ke arah selatan-tenggara. c. Batuan Penudung Batuan penudung berupa lempung yang berasal dari ubahan hidrothermal berada pada kedalaman 350 – 700 m ditandai dengan nilai resistiviti rendah < 15 Ωm dan 15 s.d. < 40 Ωm. 3.2 Potensi Energi Potensi energi terduga daerah panas bumi Suwawa diperkirakan 110 Mwe, dengan asumsi tebal reservoir = 2 km, recovery factor = 50%, faktor konversi = 10%, lifetime = 30 tahun dan luas daerah prospek 7 km2, sedangkan T bawah permukaan dan T cut off masing-masing 187 – 188°C dan 120°C 3.3 Prospek Panas Bumi 3.3.1Pengembangan Sumber Daya Bumi Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Panas b. Wilayah kehutanan taman wisata, yang tidak mungkin untuk dimanfaatkan Kandungan garam yang tinggi bisa jadi menimbulkan kerak (scaling) dalam lubang bor. 4. Simpulan Dan Saran 4.1 Simpulan - Dari ketiga MAP tsb diatas m.a.p Libungo lebih berpotensi untuk dikembangkan mengingat T permukaan dan bawah pemukaan yang relatif tinggi dan termasuk entalpi tinggi - Sumber panas untuk sistim panas bumi Libungo diperkirakan berasal dari panas magma sisa yang berada di bawah tubuh vulkanik muda Pinogoe , - Estimasi potensi panas bumi pada tingkat terduga adalah 118 MWe - Scalling dalam lubang bor dapat diatasi dengan kemajuan teknologi 4.2 Saran Perlu dilakukan penyelidikan MT atau metoda lain, dan bila akan dilakukan pengeboran landaian suhu dapat dilakukan disekitar m.a.p. Libungo di sekitar titik amat B-4000 DAFTAR PUSTAKA Aquila. L.G.,1977: Magnetic and Gravity surveys Suriagao Geothermal Field, The Comvol letter, v.IV, No 5&6 9 Gambar 2: Geologi daerah Suwawa Cl u re M at 80 e rs wat e rs 60 ic w at HCO3/Cl % Cl can Cl r ip h Vol 40 Phe HCO3 te l wa SO4 20 e ra rs Bachri. S, Sukido, N. Ratman (1993) :Geologi Regional Lembar Tilamuta, Sulawesi, skala 1: 250.000”. P3G. Bandung “ Burger.H.R.,1992: Exploration Geophysics of shallow Sub Surface, Prentice Hall. Dobrin, M.B; 1976: Introduction to Geophysical Prospecting. Mc. Grow Hill, p.357-475. Hochstein, MP;1982: Introduction to Geothermal Prospecting, Geothermal Institute, University of Auckland, New Zealand. Idral.A, dkk; 2004: Penyelidikan Terpadu Geologi,Geokimia dan Geofisika Daerah Panas Bumi Parangtritis D.I. Yogyakarta, Kumpulan Makalah Hasil Kegiatan Lapangan DIM.T.A. 2003. Idral.A, dkk; 2005: Penyelidikan Terpadu Geologi,Geokimia dan Geofisika Daerah Panas Bumi B.Kili-Solok, Sumbar: Potensi, Pemanfaatan dan kendalanya. Kumpulan Makalah Hasil Kegiatan Lapangan DIM T.A. 2004; hal.40-1 –40-9. Lawless, J., 1995. Guidebook: An Introduction to Geothermal System. Short course. Unocal Ltd. Jakarta. Parasnis, D.S., 1979: Principles of Applied Geophysics, Chapman and Hall,p. 59-96. Supramono (1974) “Inventarisasi kenampakan gejala panas bumi di daerah Maluku Utara (P. Makian, P. Tidore, P. Halmahera), daerah Gorontalo dan Kepulauan Sangihe Talaut (Sulawesi Utara) Telford, W.M. et al, 1982. Applied Geophysics. Cambridge University Press. Cambridge. Steam heated waters SO4 20 40 60 % SO4 80 HCO3 Gambar 3a. Penggolongan Tipe air panas Na/1000 80 % Na K 60 Full equilibrium 160° TKm TKn 0° 22 10 0° Partial equilibrium we ir b ox 40 20 Immature waters ROCK K/100 20 40 60 % Mg 80 Mg Gambar 3b. Kandungan Na-K-Mg dalam air LokasiPenyel idik Gambar 1: Lokasi daerah penyelidikan Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 10 baratlaut tenggara PETA ANOMALI GAYA BERAT SISA DAERAH PANAS BUMI SUWAWA, BONE BOLANGO-GORONTALO Penampang Lintasan - A 200 100 0 -100 1500 mgal 0 Y23 T15 65000 1750 2000 2250 2500 2750 3000 3250 3500 1000 2000 3000 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000 6250 6500 Penampang Lintasan - B T10 0 -100 12 11 10 9 8 7 6 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6 -7 -8 -9 -200 R35 T13 64000 -300 Y16 KETERANGAN; T8 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 5000 5250 5500 6000 6250 6500 6750 7000 7250 7500 7750 8000 R9 Penampang Lintasan - C B-5000 T6 R7 R32 63000 Titik ukur T2 0 -200 R3 62000 Mata air panas F-8250 E-9000 R5 R28 F-7750 E-8500 F-7250 E-8000 D-8250 61000 D-7750 C-7250 B-8000 B-7000 A-6500 N5 D-6750 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5750 6000 6250 6500 6750 7000 7250 7500 7750 8000 Irisan Modeling 3 PNP 3 H-5000 G-4750 G-4500 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000 6250 6500 6750 7000 7250 7500 7750 8000 8250 8500 8750 9000 H-4000 Penampang Lintasan - E F-4750 K7 H-3500 K6 D-5750 A-6000 B-6500 G-4000 F-4250 C-5250 E-5000 H-3000 E-4750 D-5250 A-5500 G-3500 B-6000 F-3750 D-5000 C-4500 R14 H-2500 E-4250 A-5000 B-5500 G-3000 F-3250 D-4500 C-4000 E-3750 R12 A-4500 B-5000 G-2500 F-2750 D-4000 R19 C-3500 E-3250 B-4500 A-4000 G-2000 F-2250 R17 D-3500 C-3000 Y28 E-2750 B-4000 G-1500 F-1750 A-3300 D-3000 C-2500 A-3000 E-2250 B-3500 G-1000 F-1250 D-2550 T23 T25 C-2000 Y31 A-2500 E-1750 B-3000 Y30 C-1500 M4 E-1250 D-1750 A-2000 B-2500 C-1000 D-1250 A-1500 B-2000 E-5500 -400 H-4400 F-5250 E-6050 Penampang Lintasan - D -200 H-5550 G-5250 D-6250 C-5750 1250 0 K9 G-5750 F-5750 E-6500 C-6250 1000 Patahan H-6000 G-6250 F-6250 E-7000 D-7250 C-6750 B-7500 60000 G-6750 F-6750 E-7500 N2 C-7750 R1 P G-7250 D-8750 R26 -400 G-7750 P4 59000 -100 -300 -500 P2 58000 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000 6250 6500 6750 7000 7250 7500 7750 8000 8250 8500 8750 9000 P3 Penampang Lintasan - F P1 57000 P5 56000 -100 -300 -500 Y33 512000 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000 6250 6500 6750 7000 7250 7500 7750 8000 8250 8500 514000 516000 518000 520000 522000 Gambar 4: Peta anomali sisa Suwawa Penampang Lintasan - G 0 -100 -200 -300 -400 -500 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000 6250 6500 6750 7000 7250 7500 7750 8000 68000 Huidu Pohuloto PETA ANOMALI MAGNET TOTAL SISA DAERAH PANAS BUMI SUWAWA KABUPATEN BONE BULANGO PRPOPINSI GORONTALO Huidu Totuwoto Kintali T.21 T.20 66000 Tutumoto Alumbango T.19 Penampang Lintasan - H -200 -300 Y.25 -400 Y.27 T.17 Y.26 Bambua Y.24 T.18 bintalahe T.16 Buido Lompotoo Y.21 Y.23 T.15 T.11 Huidu Mogi Lonuo 2000 Y.20 Dudepo 2250 2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000 T.10 T.14 Molontiopo Y.19 Y.17 T.5 Peypata T.9 Boidu Y.18 T.13 T.4 Y.16 Alumbango R34 T.8 Bonggoime T.12 R-9 0 T.3 R.8 Buido Payango Y.15 T.7 R.7 R32 T.6 Oliyedaata Kintali T.2 Kaumu K.2 Ulanta R26 E-8050 G.6750 G.6500 A-5500 e Y.8 Bibito G.1000 Y.7 Tandaa Y.6 Y.5 Y.4 Y.3 Dumaya M.3 Pangi Sungai Y.2 M.4 E-1250 M.5 D.1500 Batunobutao D.1250 E-1000 Dutun Y.1 Botuduanga a Wulo APPNG Tinaloga D.1000 Totopo B.1500 Panggulo Anak sungai A 2250 Huidu Balangga D u tu la Tam bo o Jalan Raya a B ib ito E-1500 D.1750 Gambar 6: Struktur geologi diperkirakan daerah Suwawa Kontur interval 25 m Buwoto Y.9 Y.10 G.1250 Du tu n D.2000 C-1000 B.1750 Tilemba G.1500 Y.12 F.1000 E-1750 M.1 M.2 B.2000 n g gid Y.11 F.1250 E-2000 D.2250 C-1250 B.2250 Huidu Mandulangi Huidu Panggutobulontala 54000 G.2000 BoludawaG.1750 Y.13 F.1500 E-2250 D.2500 C-1500 B.2500 A-1500 G.2250 F.2000 F.1750 D.2750 C-1750 B.2750 A-1750 H.2000 G.2500 Dauto F.2250 E-2500 D.3000 C-2000 A-2000 Biluango H.2250 G.2750 F.2500 E-2750 D.3250 C-2500 Sandawule C-2250 B.3000 Y.33 G.3000 F.2750 E-3000 D.3500 C-2750 B.3250 A-2250 Y.32 56000 H.2500 Kintal F.3000 E-3250 D.3750 C-3000 B.3500 A-2500 Dutuna Tapa Dua H.2750 G.3250 Mana D.4000 Binggele C-3250 Airpnanas B.3750 A-2750 H.3000 G.3500 E-3750 Talnggila E-3500 D.4250 C-3500 B.4500 A-3000 H.3250 F.3250 E-4000 D.4500 C-3750 B.4750 Potanga APBL - 2B.4250 APLB - 1B.4000 A-3250 Y.31 H.3500 F.3500 E-4250 Baleya > 100 Gama H.3750 F.3750 E-4500 D.4750 C-4000 B.5000 Kopi A-3750 A-3500 H.4000 G.3750 a D utu na D eh uw Kiki H.4250 G.4000 F.4000 E-4750 D.5000 B.5250 Potiwumbua A-4000 R17 T.23 H.4500 G.4250 F.4500 Bendung Alala F.4250 C-4500 Lumbaya C-4250 A-4500 R18 T.22 K.5 E-5000 Alale C-4750 A-4250 Loyo Y.28 K.7 E-5250 G.4500 F.4750 D u tu na Manawa R19 Timbuolo Y.29 Buhaa E-5500 Duano Tengah Limehu D.5500 Potabohengo D.5250 C-5000 A-4750 Luwohu R.12 E-5750 D.6000 Potiwunduwa D.5750 Batuwonggubo C-5250 Mootindapo H.4750 G.5000 G.4750 Tapadaa F.5000 C-5500 A-5000 R.13 58000 H.5000 G.5250 Bali F.5250 B.5750 Yilantala B.5500 -250 s/d 100 Gama H.5250 Potona F.5500 E-6000 Lotu B.6250 Podudupa B.6000 A-5250 H.5500 G.5500 F.5750 E-6300 D.6250 Bulobulanto C-5750 B.6500 Tibawa G.5750 K.9 F.6000 E-6550 D.6500 Pangimba C-6000 B.6750 A-5750 F.6250 E-6800 Bulano Perintis D.6750 C-6250 A-6000 G.6250 APLMB-1 APLMB-2 G.6000 F.6500 E-7050 D.7000 C-6500 B.7000Huntongo H.5750 F.6750 E-7300 D.7250 Bilududu C-6750 Bubebaru B.7250 H.6000 F.7000 E-7550 D.7500 C-7000 B.7500 A-6250 F.7250 E-7800 D.7750 C-7250 B.7750 A-6500 G.7000 Perintis D.8250 Helumo D.8000 C-7500 B.8000 R20 > -250 Gama G.7250 F.7500 E-8250 D.8500 C-7750 R-1 Padengo Keterangan G.7500 F.7750 E-8500 C-8000 Y.14 R23 R22 Oluhuta 4000 G.7750 F.8000 E-8750 D.8750 Ilomata G.8000 F.8250 E-9000 R.5 D.9000 R-2 60000 F.8500 K.1 Moutong R29 R24 R25 Iloluneta D utuna T.1 R-3 R28 Ratuwangi 3000 K.3 R-4 R-10 R27 R36 2000 ongo Asamjawa R33 62000 1000 SKALA = 1: 25.000 K.4 R.6 Lom b 64000 R35 Titik Pengamatan Sesar iprtkirakan Air Panas 52000 512000 514000 516000 518000 520000 522000 524000 526000 Gambar 5: Peta anomali sisa magnit total Suwawa Gambar 7: Peta tahanan jenis semu AB/2=1000 Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 11 sungai sungai 250 0 F-5850 A-3250 90 30 70 B-4150 2.4 7 3.5 C-3000 200 40 D-4000 E-5550 50 7 35 260 60 33 150 40 120 5 22 10 13 6 75 90 25 120 90 8 -750 70 350 10 70 120 20 80 17 300 15 -250 -500 G-6000 80 -1000 < 15 Ohm-m 15 - 39 Ohmm 40 - 199 Ohm-m > 200 Ohm-m Mata air panas Gambar 8: Penampang tahanan jenis sebenarnya lintasan A-H (barat - timur Gambar 9: Model tentatif panas bumi Suwawa Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 12 PENYELIDIKAN TERPADU GEOLOGI, GEOKIMIA DAN GEOFISIKA DI DAERAH PANAS BUMI AKESAHU, KOTA TIDORE KEPULAUAN, MALUKU UTARA Oleh : Bakrun, Imanuel LF, Heri Sundhoro, Timor Situmorang, Alanda Idral, Lilik Rosdiana Subdit. Panas Bumi SARI Daerah panas bumi Akesahu secara administratif termasuk wilayah Kelurahan Dowora, Kecamatan Tidore, Kota Tidore Kepulauan, Maluku Utara, secara geografis terletak pada 0º37’ - 0º46’ LU dan 127º22’ - 127º28’ BT. Manifestasi panas bumi yang terdapat di daerah ini berupa mata air panas yang muncul di empat lokasi dengan temperatur 40-45º C. Stratigrafi daerah panas bumi Akesahu terdiri dari satuan lava G. Gulili (Qlg), Satuan lava G. Kici (Qlk), Satuan lava G. Tagafura (Qlt), Satuan lava pra - kaldera Talaga (Qpkt), Satuan jatuhan piroklastik kaldera Talaga (Qjkt), Satuan vulkanik G. Matubu dan Satuan aluvium (Qa). Tipe airpanas di daerah penyelidikan adalah tipe klorida dengan pendugaan temperatur bawah permukaan 149 - 183 ºC. Anomali Hg yang mencerminkan anomaly tinggi >80 ppb berada di lintasan D dan C, kemungkinan berhubungan dengan struktur Akesahu Gulili yang mengontrol pemunculan airpanas Akesahu dan di bagian selatan berhubungan dengan struktur patahan Tagafura. Luas daerah prospek dari hasil pengukuran geolistrik (mapping) memperlihatkan disekitar air panas Akesahu terdapat anomali rendah < 5 Ohm-m. Tahanan jenis rendah dari hasil pengukuran geolistrik terdapat di sekitar airpanas Akesahu dengan tahanan jenis < 5 Ohm-m. Diperkirakan reservoar berada pada kedalaman >900 meter, dengan potensi panas bumi dihitung dari nilai suhu bawah permukaan dan luas daerah prospek tahanan jenis rendah minimum sebesar 2 km² pada bentangan AB/2=1000 m. Hasil sounding memperlihatkan lapisan permukaan sampai kedalaman 250 meter didominasi oleh lava gunungapi dengan tahanan jenis 50 – 150 Ohm-m dan 200 – 400 ohm-m, kemudian diikuti lapisan yang cukup tebal dengan tahanan jenis rendah <5 Ohm-m, diduga mempunyai kedalaman sampai 1100 meter dan selanjutnya tahanan jenis >6 ohm-m diduga merupakan basement merupakan batuan reservoar yang terdiri dari lava pra kaldera yang umurnya paling tua. Potensi panas bumi terduga daerah ini adalah sebesar 15 Mwe. Daerah ini cukup prospek untuk dikembangkan lebih lanjut, untuk mengetahui sejauhmana keberadaan panas bumi di daerah ini, terutama untuk listrik skala kecil. 1. Pendahuluan 1.1. Latar Belakang Maluku Utara merupakan salah satu daerah yang sedang berkembang pesat, sangat memerlukan pengembangan sumber daya energi alternatif mengingat tidak terdapatnya sumber daya energi lain yang baik keculali PLTD. Dalam melaksanakan tugas Direktorat Inventarisasi Sumber Daya Mineral, P2K Subdit. Panas Bumi Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 pada tahun anggaran 2005 telah melakukan penyelidikan terpadu (geologi, geokimia dan geofisika) di daerah panas bumi Akesahu, P. Tidore, Maluku Utara yang dilaksanakan oleh staf Subdit Panas Bumi, Direktorat Inventarisasi Sumber Daya Mineral. Penyelidikan ini didasarkan pada pertimbangan ilmu kebumian yang menunjukkan adanya indikasi aktifitas panas bumi di daerah Akesahu, diharapkan daerah tersebut punya potensi panas 13 bumi yang cukup baik untuk bisa dikembangkan menjadi pembangkit listrik tenaga panas bumi. Dalam rangka pengupayaan dan pemanfaatan energi panas bumi tersebut perlu dilakukan survei panas bumi terpadu dengan metode geologi, geokimia dan geofisika untuk mengetahui besarnya potensi cadangan terduga panas bumi di daerah Akesahu yang mungkin bisa dikembangkan untuk pemanfaatan energi alternatif bersifat ramah lingkungan, dapat diperbaharui dan relatif murah, serta sumbernya berasal dari kedalaman bumi daerah Kota Tidore Kepulauan. 1.2. Maksud dan Tujuannya Maksud penyelidikan terpadu di daerah panas bumi Akesahu adalah untuk mengumpulkan data yang lengkap dan terpadu berdasarkan karasteristik geologi, geokimia serta geofisika yang berkaitan dengan pemunculan manifestasi panas bumi di permukaan. Tujuan penyelidikan yaitu untuk mengetahui suhu fluida bawah permukaan, luas daerah prospek, model panas bumi, potensi cadangan terduga, serta kemungkinan pemanfaatannya berdasarkan kompilasi dari data beberapa metode (geologi, geokimia dan geofisika). Hasil akhir yang diperoleh dari ke tiga metoda tersebut digunakan sebagai acuan untuk melakukan penyelidikan rinci di masa yang akan datang. 1.3 Ruang Lingkup Penyelidikan terpadu geologi, geokimia dan geofisika, meliputi studi literatur, pengambilan data lapangan, pengolahan data, analisis laboratorium serta analisis dan interpretasi hasil penyelidikan. 1.4 Lokasi Penyelidikan Penyelidikan terpadu geologi, geokimia dan geofisika dikonsentrasikan disekitar kenampakan panas bumi Akesahu yang berada di wilayah Kelurahan Dowora, Kecamatan Tidore, berjarak sekitar 7 km dari Kota Soa Sio. Luas daerah penyelidikan panas bumi Akesahu ini ± 16 km x 11 km, pada posisi geografis antara 127o 22’ 00’’- 127o 28’ 00” bujur timur dan 00o 37’ 00”– 00o 46’ 00” lintang utara (Gambar 1). Secara administratif daerah ini berada di wilayah Kecamatan Tidore, Kota Tidore Kepulauan, Propinsi Maluku Utara. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 3. Hasil Penyelidikan dan Pembahasan 3.1 Geologi Jenis morfologi daerah penyelidikan dapat dikelompokkan menjadi 7 satuan morfologi, yaitu: satuan pedataran (SP), satuan perbukitan bergelombang Sedang (SD), satuan kerucut gunungapi G. Matubu (SGM), satuan tubuh gunungapi G. Tagafura (SGT), satuan kubah G. Gulili (SKG), satuan kaldera Talaga (SKT) dan satuan lantai kaldera Talaga (SLK) Hasil pemetaan lapangan, batuan di P. Tidore terdiri dari 7 satuan batuan. Urutan dari tua ke muda adalah sebagai berikut: Satuan lava G. Gulili (Qlg), Satuan lava G. Kici (Qlk), Satuan lava G. Tagafura (Qlt), Satuan lava pra - kaldera Talaga (Opkt), Satuan jatuhan piroklastik kaldera Talaga (Qjkt), Satuan vulkanik G. Matubu dan Satuan aluvium (Qa) (Gambar 2). Struktur Geologi daerah dicerminkan oleh bentuk: kelurusan gunungapi (lineament), bentuk kerucut gunungapi, danau letusan (kawah dan kaldera), kelurusan tofografi, paset segi tiga, gawir sesar, kekar, off-set batuan, zona hancuran batuan/breksiasi, cermin sesar (slikcen-side), bentuk kubah (dome) dan pemunculan mata air panas. Ada 4 struktur sesar normal di G. Tagafura dan G. Gulili, urutan sesar dari selatan ke utara adalah sebagai berikut : • Sesar Gurabunga mempunyai arah barat baratlaut - Timur tenggara (N 290-300º E). dengan kemiringan > 80° ke utara. • Sesar Gulili berarah barat baratlaut - Timur tenggara (N 120-130º E). Sesar ini mempunyai kemiringan > 70° ke arah selatan. Kedua sesar ini berupa sesar berpasangan yang berarah sama dan mempunyai kemiringan/arah yang berlawanan. Arah kemiringan kedua sesar merupakan depresi atau bidang turun, sedangkan di bagian utara dan selatan depresi merupakan blok yang naik. • Kelurusan Tagafura, kelurusan diduga berupa patahan berarah timurlaut - baratdaya dengan kemiringan > 80° ke arah utara. Kelurusan memisahkan G. Gulili dengan G. Tagafura. • Struktur Patahan Akesahu Gulili, mempunyai arah N 280-310º E, dengan kemiringan ke utara > 70º. Di utara daerah merupakan blok turun, ditandai munculnya 4 mata air panas Mafututu, Tanjung Putus, Akesahu Gulili dan Akesahu. 14 Sumber panas (heat-source) diasumsikan berupa poket magma di bawah struktur kaldera Talaga dan di bawah G. Matubu. terutama di lintasan B, dan beberapa spot-spot terdapat juga di bagian utara-barat. 3.3 Geofisika Zone reservoar diperkirakan berada pada batuan dasar (basement) berumur Tersier - Kapur yang ada di bawah batuan vulkanik Kuarter dan telah mengalami proses tektonik. Selain itu juga pada batuan vulkanik Kuarter yang sudah terpengaruh struktur geologi. Daerah ini merupakan daerah berpermeabilitas tinggi dengan kesarangan bagus, di duga berada di kedalaman ± antara >900 meter Batuan penudung berupa lempung penudung ada di sekitar bidang patahan/ sesar dan frakturfraktur. Reservoar terletak di bawah batuan vulkanik Kuarter dan sebagian lagi adalah batuan lava pra - kaldera (Qlpt) pada posisi paling bawah (tertua) dengan harga tahanan jenis > 6 ohm-m. Aliran panas dirambatkan secara konduksi melalui batuan konduktif ini dan secara konveksi melalui fluida panas dengan akses sesar/patahan geologi. Airpanas yang muncul di permukaan diduga berlatar belakang vulkanik serta struktur geologi sebagai kontrol, juga media transfer panas yang muncul sebagai panas bumi di permukaan. 3.2 Geokimia Tipe air panas di daerah ini termasuk kedalam tipe air panas klorida. Hasil perhitungan dengan menggunakan geotermometer diperoleh pendugaan suhu bawah permukaan 149-183ºC (dipergunakan Geotermometer “SiO2 adiabatic cooling” dan “Na/K- Giggenbach). Dari kedua peta kontur sebaran Hg dan C02 (Gambar 3 dan Gambar 4) terlihat adanya kelompok lokasi yang menunjukkan adanya kandungan Hg diatas harga ambang batas sebagai “background value“ dan dihitung berdasarkan populasi dari lintasan A sampai F yang diperoleh nilai anomali untuk lintasan A sampai F di daerah Akesahu adalah nilai anomali diatas 80 ppb dari kandungan Hg dalam tanah, yaitu di bagian utara lintasan A, D, dan C, kemudian di bagian selatan yaitu di ujung linttasan D. Demikian pula untuk peta kontur sebaran C02 dalam udara tanah terlihat adanya kelompok lokasi yang menunjukkan adanya konsentrasi C02 diatas ambang batas (>0.8%), penyebarannya memanjang dari utara ke selatan Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Penyelidikan geofisika terdiri dari pengukuran geomagnet, gayaberat, geolistrik dan head-on. 3.3.1 Geomagnet Hasil dari penafsiran pada anomali magnet total (gambar 5), diperoleh daerah yang menarik adalah daerah yang mempunyai anomaly rendah yang berada di bagian utara timur daerah penyelidikan, hal ini didukung oleh manifestasi airpanas di bagian timur serta didukung oleh kelurusan anomali yang diperkirakan sebagai sesar. 3.3.2 Gayaberat Secara umum anomali bouguer cenderung membesar ke arah baratlaut, makin ke arah tenggara semakin mengecil. Anomali rendah berada di sekitar airpanas Akesahu yaitu pada lintasan D, C, B di bagian utara. Densitas ratarata yang dipakai untuk perhitungan anomali 3 bouguer adalah 2.6 gr/cm . Anomali gayaberat pada peta anomali regional memperlihatkan ke cenderungan ke arah baratdaya anomali makin mengecil. Harga anomali Bouguer dan regional cenderung menunjukkan gradien harga anomali yang sama yaitu membesar kearah baratlaut. sedangkan gradien harga anomali sisa berbeda sedikit dengan kedua anomali tersebut diatas. Harga anomali sisa memperlihatkan gradien membesar ke arah barat, ke arah timur terutama dibagian timurlaut dan selatan anomali masih tetap, hanya dimensinya lebih sempit. Struktur hasil interpretasi dari peta anomali sisa terdapat di sekitar airpanas Akesahu berarah hampir barat-timur (gambar 6), kemudian struktur kedua berarah baratdaya-timurlaut berada di utara disekitar airpanas Gamgao. Struktur lainnya berada diselatan yaitu struktur yang berarah baratdaya-timurlaut dan baratlauttenggara. 3.3.3 Geolistrik dan Head-On Hasil penyelidikan geolistrik mapping memperlihatkan daerah bertahanan jenis rendah ke arah timur makin meluas dengan bertambahnya kedalaman. Anomali bertahanan jenis tinggi berada di bagian tenggara dan utara berangsur mengecil menghilang di bagian utara dengan kontras cukup besar. Secara geologi daerah bertahanan 15 jenis rendah ditafsirkan sebagai batuan piroklastik dengan kecenderungan menebal ke arah selatan, sedangkan batuan bertahanan jenis tinggi ditafsirkan sebagai batuan beku berupa lava yang tersebar di bagian utara dan selatan. Kondisi demikian mencerminkan makin ke arah selatan-tenggara batuan beku makin segar. Berdasarkan hasil pengukuran mapping hal yang menarik adalah munculnya anomali relatip rendah pada kedalaman bentangan AB/2=750 m dan AB/2=1000 m (Gambar 7 dan 8), di bagian tengah sekitar titik B6000-B7000 dan A5500A7000. Berdasarkan indikasi tahanan jenis rendah < 5 ohm-m yang diduga sebagai daerah prospek yang didapat dari hasil pengukuran pada bentangan AB/2=1000, mapping mempunyai luas daerah ± 2 km2. Hasil sounding memperlihatkan lapisan permukaan sampai kedalaman 250 meter didominasi oleh lava gunungapi dengan tahanan jenis 50 – 150 Ohm-m dan 200 – 400 ohm-m, kemudian diikuti lapisan yang cukup tebal dengan tahanan jenis rendah <5 Ohm-m, diduga mempunyai kedalaman sampai 1100 meter dan selanjutnya tahanan jenis >6 ohm-m merupakan batuan reservoar yang terdiri dari lava pra kaldera yang umurnya paling tua (Gambar 9). Luas Daerah Prospek 2 Km² dengan potensi panas bumi terduga sebesar 15 MWe. Perlu dilakukan penyelidikan lanjut dengan pemboran landaian suhu di daerah Akesahu (pada daerah anomali rendah-sedang). Untuk mengetahui penetrasi yang lebih dalam dan pada medan berat (Talaga) mungkin perlu dilakukan penyelidikan dengan metoda lainnya, misalnya CSAMT atau MT. DAFTAR PUSTAKA Bemmelen R.W., 1949. The Geology of Indonesia, Vol. 1 A, Goverment Printing Office, The Hague . Fournier, R.O., 1981. Application of Water Geochemistry Geothermal Exploration and Reservoir Engineering, “Geothermal System : Principles and Case Histories”. John Willey & Sons, New York. Lawless, J., (1995) Guidebook An Introduction to Geothermal System, Short Course, Unocal Ltd., Jakarta. Telford and Sheriff, 1990. Applied Geophysics, Cambridge University T. Apandi dan D. Sudana, 1980, Peta Geologi Lembar Ternate, Maluku Utara Skala 1:250.000, Pusat Penelitian dan Pengembangan Geologi, Bandung. Diperkirakan top reservoar di daerah ini mempunyai kedalaman >900 meter, dengan perkiraan potensi panas bumi dihitung dari nilai suhu bawah permukaan dan luas daerah bertahanan jenis rendah pada bentangan AB/2=1000 m, sehingga diperoleh perkiraan potensi terduga maksimum dan minimum sebesar 15 Mwe. 4. SIMPULAN DAN SARAN Hasil penelitian geolistrik terditeksi adanya anomaly rendah, kemungkinan ada daerah akumulasi (reservoar) pada kedalaman >900 m. Mata air panas dapat dikembangkan menjadi daerah wisata air panas yang dapat menambah pendapatan asli daerah. Daerah prospek terdapat disekitar airpanas Akesahu dengan indikasi di daerah tersebut batuan penutupnya adalah beku (lava andesit) dengan ketebalan rata-rata 250 meter, daerah konduktif berada pada kedalaman 200 – 1100 m. Sedangkan di bawahnya ditafsirkan sebagai batuan lava tua sebagai reservoir, terdapat pada kedalaman > 900 meter dan cenderung lebih dalam ke arah selatan. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Lokasi daerah penyelidikan Gambar 1 Peta Indek Daerah Penyelidikan 16 84000 PETA DISTRIBUSI Hg TANAH DAERAH PANAS BUMI AKESAHU P. TIDORE PROVINSI MALUKU UTARA Cobo Tahua 83000 Cobo E 1000 E 2000 Hukici Tobalo E 3000 F 1000 F 2000 250 BUKU GAMBIR 82000 R7 Maftutu R6 R5 Gamgau E 4000 Dehesila Guruamela F 3000 E 5000 R4 F 4000 RUM RA1 KOTA MUM RA2 RA3 R3Ake Sahu C 8000 D8000 R2 Tasuma Mabuku Marabagea BK MAITARA 80000 Tonadau F 5000 TASOBO MABUKU 81000 B 8000 0m 1000 m 2000 m 3000 m 4000 m R1 Bk Mafumuru C 7000 D7000 Pakai Mabuku Bk Pandanga BK KABAHOSO KETERANGAN B 7000 SUPRA MAUGU A 7000 500 79000 C 6000 Doyadomatiti Bk Kabahoso D6000 > 80 ppb B 6000 A 6000 25 78000 0 C 5000 60 ppb - 80 ppb D5000 BUKU FULULU RB4 B 5000 BK GULILI A 5000 RB3 C 4000 77000 40 ppb - 60ppb D4000 RB2 B 4000 RB1 25 0 Gomode Mabuku A 4000 BK TAGAFURA 76000 < 40 ppb C 3000 500 D3000 B 3000 750 500 A 3000 KIE KICI Lade Ake 75000 750 B 2000 Tomagoba 1000 A 2000 Gurabanga Mata air dingin C 1000 1250 74000 Mata air panas C 2000 D2000 B 1000 A 1000 B 1000 KIE MATUBU Titik pengambilan contoh geokimia Kotangosi 73000 1500 Tangaru 1250 Kontur ketinggian interval 50 meter Topo 1000 72000 750 Jalan raya 0 50 71000 318000 320000 322000 324000 326000 328000 Gambar 3. Peta Distribusi Hg Tanah Daerah Panas Bumi Akesahu, Gambar 2. Peta Geologi Daerah Panas Bumi Akesahu 84000 R17 R16 PETA ANOMALI SISA MAGNET TOTAL DAERAH PANAS BUMI AKESAHU, P.TIDORE PROVINSI MALUKU UTARA R18 R19 83000 R15 R12 R20 R14 R21 R11 E 2000R10 E 1000 R13 F 1000 R9 E 3000 R8 R6 F 3000 E 5000 R23 R4 F 4000 R24 K3 R25 81000 Cobo Tahua 83000 PETA DISTRIBUSI CO2 UDARA TANAH DAERAH PANAS BUMI AKESAHU P. TIDORE PROVINSI MALUKU UTARA Cobo E 1000 R6 R5 Gamgau E 4000 Dehesila F 2000 250 BUKU GAMBIR B 8000 0m B 7000 R32 KOTA MUM 500 BK MAITARA B 6000 R34 A 6000 0 25 D5000 R71 R2 1000 m 2000 m 3000 m 4000 m R72 77000 500 250 A 4000 R38 R74 R74A > 0.8 % BUKU FULULU RB4 B 3000 B 5000 RB3 0.4 % - 0.6 % B 4000 RB1 25 0 R64 R66 < 0.4 % A 3000 KIE KICI A 2000 Gurabanga 750 Mata air dingin C 1000 1250 318000 B 1000 KIE MATUBU 1250 Kontur ketinggian interval 50 meter Topo 1000 750 Jalan raya 0 50 318000 320000 322000 Jalan raya 322000 324000 326000 328000 Gambar 5. Peta Anomali Sisa Magnet Total Daerah Panas Bumi Akesahu, 1500 71000 0 Titik pengambilan contoh geokimia Kotangosi 73000 72000 320000 Kontur ketinggian interval 50 meter R47 50 71000 B 1000 A 1000 Tangaru R83 R46 1000 72000 B 2000 Tomagoba 1000 74000 R45 1250 Mata air panas C 2000 D2000 Mata air panas R82 1500 B 3000 750 Lade Ake 324000 326000 328000 Gambar 4. Peta Distribusi CO2 Tidore Kepulauan 84000 Tahua 83000 Cobo E 1000 E 2000 Hukici F 1000 E 3000 Maftutu F 2000 250 BUKU GAMBIR 82000 PETA TAHANAN JENIS SEMU AB/2 = 750 m DAERAH PANAS BUMI AKESAHU P. TIDORE, PROVINSI MALUKU UTARA Cobo Tobalo Gamgau E 4000 Dehesila Guruamela E 5000 F 3000 F 4000 PETA ANOMALI SISA GAYA BERAT DAERAH PANAS BUMI AKESAHU, P.TIDORE PROVINSI MALUKU UTARA 84000 R17 R16 R18 R19 83000 R15 R20 R12 R14 R21 R11 E 2000R10 E 1000 R13 F 1000 250 82000 R9 E 3000 R7 R6 R23 80000 500 0m R2 1000 m 2000 m 3000 m 4000 m 0 25 78000 R1 BK GULILI A 7000 R33 KETERANGAN C 6000 R75 0 25 D5000 R71 C 5000 RB4 R35 B 5000 C 4000 D4000 RB2 250 R73 -5 0 5 10 R61 Tangaru 1000 R63 R42 R64 R43 B 1000 A 1000 R81 R65 R66 R67 73000 R78 R44 320000 322000 Jalan raya R47 324000 326000 320000 322000 324000 Kontur ketinggian interval 50 meter 326000 328000 Kontur ketinggian interval 50 meter R83 500 318000 Jalan raya Topo 0 50 71000 318000 R45 750 2000 Ohm-m Mata air panas 750 Mata air panas R46 1000 71000 1000 1500 1000 72000 R79 R80 R82 1500 1250 72000 500 C 1000 1250 74000 250 1250 Struktur D2000 B 2000 R41 A 2000 100 Kontur tahanan jenis semu Kotangosi R40 R77 C 2000 R62 50 A 3000 73000 R39 A 3000 750 25 Titik pengamatan geolistrik B 2000 Tomagoba A 2000 C 1000 KIE MATUBU Kontur anomali sisa 750 500 75000 10 B 1000 A 1000 D3000 B 3000 Gurabanga D 1500 1250 5 A 1000 750 1000 74000 C 3000 500 D 2500 KIE KICI C 2000 Lade Ake 75000 Titik pengukuran gaya berat A 4000 R38 R74 R74A 76000 -10 A 2000 R37 B 4000 RB1 -15 BS A 5000R36 RB3 R72 0 B 3000 750 500 R34 A 6000 R76 KETERANGAN A 4000 C 3000 500 B 6000 77000 4000 m A 5000 Gomode Mabuku D 3500 BK TAGAFURA 76000 D6000 R70 D 4500 B 4000 25 0 R68 78000 3000 m C 4000 B 7000 R32 500 2000 m B 5000 77000 C 7000 D7000 R69 A 6000 C 5000 BUKU FULULU Datum horizontal WGS 84 Proyeksi peta UTM zona 52 N B 8000 79000 1000 m Doyadomatiti Bk Kabahoso C 6000 B 6000 C 8000 D8000 K1 R27 0m Pakai Mabuku B 7000 Bk Pandanga SUPRA MAUGU D 6500 A 7000 D 5500 R3 RA2 RA3 K5 D 7500 Bk MafumuruC 7000 F 5000 RA1 K4 K2 R26 B 8000 R4 F 4000 K3 R25 Tasuma Mabuku BK MAITARA 79000 E 5000 Ake Sahu C 8000 KOTA MUM Marabagea R5 E 4000 R24 81000 TASOBO MABUKU BK KABAHOSO R8 F 3000 Tonadau F 5000 RUM 81000 80000 F 2000 R22 Struktur R80 R44 R67 73000 D3000 750 R43 B 1000 A 1000 R81 A 4000 C 3000 500 R79 C 1000 R65 Gomode Mabuku R78 B 2000 R41 A 2000 R63 R42 D4000 RB2 BK TAGAFURA 500 D2000 1250 74000 Kontur anomali magnet R40 R77 C 2000 R62 1000 C 4000 75000 R61 750 A 5000 77000 76000 R39 A 3000 75000 0.6 % - 0.8 % BK GULILI 1200 gamma D3000 A 6000 C 5000 D5000 500 250 Titik pengukuran geomagnet C 3000 500 750 500 B 6000 0 25 A 2000 R73 76000 C 6000 Doyadomatiti Bk Kabahoso D6000 78000 0 R37 B 4000 RB1 KETERANGAN -1000 C 4000 D4000 RB2 C 7000 B 7000 BS A 5000R36 RB3 SUPRA MAUGU A 7000 KETERANGAN R35 B 5000 R76 0m R1 Bk Mafumuru C 5000 RB4 B 8000 D7000 Pakai Mabuku Bk Pandanga BK KABAHOSO 79000 C 6000 R70 R75 78000 R3Ake Sahu D8000 4000 m D6000 R69 Tonadau C 8000 Tasuma Mabuku Marabagea 3000 m A 7000 R33 79000 R4 F 5000 RA2 RA3 2000 m Datum horizontal WGS 84 Proyeksi peta UTM zona 52 N D7000 E 5000 F 4000 RA1 TASOBO MABUKU 1000 m R1 C 7000 Guruamela F 3000 RUM 81000 80000 R2 K1 R7 Maftutu F 1000 C 8000 D8000 R68 E 3000 82000 R3 RA2 RA3 K5 R27 80000 E 2000 Hukici Tobalo F 5000 RA1 K4 K2 R26 84000 R5 E 4000 250 82000 R7 F 2000 R22 328000 Gambar 7. Peta Tahanan Jenis Semu (AB/2=750 m) Daerah Panas Bumi Akesahu Gambar 6. Peta Anomali Sisa Gayaberat ρ =2.6 gr/Cm3 Daerah Panas Bumi Akesahu, Kota Tidore Kepulauan. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 17 PENAMPANG TAHANAN JENIS SEBENARNYA C 5500 - C 6500 DAERAH PANAS BUMI AKESAHU, P. TIDORE, MALUKU UTARA 84000 Cobo Cobo E 1000 E 2000 Hukici Tobalo F 1000 E 3000 Maftutu F 2000 250 BUKU GAMBIR 82000 C6500 200 F 4000 100 700 70 Tonadau 250 F 5000 TASOBO MABUKU 81000 C 8000 KOTA MUM Tasuma Mabuku Marabagea Ake Sahu BK KABAHOSO 500 79000 0 0m 1000 m 2000 m 3000 m Doyadomatiti Bk Kabahoso C 6000 B 6000 D 5500 0 25 C 5000 BUKU FULULU BK GULILI A 6000 KETERANGAN B 5000 D 4500 A 5000 C 4000 77000 0 B 4000 25 0 Gomode Mabuku D 3500 BK TAGAFURA 76000 500 10 A 1000 Gurabanga D 1500 100 250 500 1000 2000 Ohm-m 4 -400 -400 Titik pengamatan geolistrik -600 -600 Kontur tahanan jenis semu B 2000 Tomagoba A 2000 Mata air panas C 1000 1250 74000 50 -200 4 A 3000 750 1000 25 B 3000 D 2500 KIE KICI C 2000 Lade Ake 5 -200 A 4000 C 3000 750 500 75000 0 4000 m Bk MafumuruC 7000 Pakai Mabuku B 7000 Bk Pandanga SUPRA MAUGU D 6500 A 7000 78000 400 B 8000 D 7500 BK MAITARA 80000 Ketinggian ( meter ) RUM 200 50 12555 C5500 Gamgau E 4000 Dehesila Guruamela E 5000 F 3000 Ketinggian ( meter ) Tahua 83000 PETA TAHANAN JENIS SEMU AB/2 = 1000 m DAERAH PANAS BUMI AKESAHU P. TIDORE, PROVINSI MALUKU UTARA -800 B 1000 A 1000 -800 10 KIE MATUBU Jalan raya Kotangosi 73000 10 1500 Tangaru 1250 Kontur ketinggian interval 50 meter Topo 1000 72000 750 50 71000 318000 320000 -1000 5000 5200 5400 5600 5800 6000 6200 6400 6600 6800 -1000 7000 0 322000 324000 326000 328000 Gambar 8. Peta Tahanan Jenis Semu (AB/2=1000 m) Daerah Panas Bumi Akesahu, Kota Tidore Kepulauan. 50 Ohm-m s/d 125 Ohm-m 4 Ohm-m 250 Ohm-m s/d 400 Ohm-m 10 Ohm-m Gambar 9 Penampang Tahanan Jenis Sebenarnya Lintasan C Peta Kompilasi Daerah Panas Bumi Akesahu, Kota Tidore Kepulauan, Maluku Utara 84000 83000 E 1000 F 1000 E 2000 E 3000 F 2000 E 4000 F 3000 82000 E 5000 F 4000 F 5000 81000 C 8000 B 8000 D 7500 C 7000 80000 B 7000 Sesar Akesahu GuliliD 6500 79000 A 7000 C 6000 B 6000 D 5500 Sesar Tagafura 78000 A 6000 C 5000 B 5000 D 4500 A 5000 C 4000 77000 B 4000 D 3500 Sesar Gulili 76000 A 4000 C 3000 B 3000 Sesar Gurabunga A 3000 D 2500 C 2000 75000 B 2000 A 2000 D 1500 C 1000 74000 B 1000 A 1000 73000 72000 71000 318000 320000 322000 324000 326000 328000 KETERANGAN Magnet rendah Co2 tinggi Hg tinggi Sesar Tahanan jenis rendah < 5 Ohm-m Gambar 10 Peta Kompilasi Daerah Panas Bumi Akesahu, Kota Tidore Kepulauan Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 18 SURVAI PANAS BUMI TERPADU (GEOLOGI, GEOKIMIA DAN GEOFISIKA) DAERAH PINCARA, KABUPATEN LUWU UTARA, SULAWESI SELATAN Oleh: Herry Sundhoro, Bakrun, Dedi Kusnadi, Edi Suhanto, Dendi Suryakusuma, Liliek R Subdit Panas Bumi, Direktorat Inventarisasi Sumber Daya Mineral (DIM) Jl. Soekarno - Hatta 444, Bandung (40254). Tel. 022 - 5222085, Fax 022 - 5211085 SARI Di Pincara, Kabupaten Luwu Utara, Sulawesi Selatan, mataair panas sebagai indikasi terbentuknya sistim panas bumi dan potensi panas di kedalaman terletak di bagian tengah dan baratdaya, muncul di patahan berarah baratlaut - tenggara dan utara - selatan yang membentuk sistim permeabilitas batuan sebagai akses fluida ke permukaan. Mataair panas di Desa Pincara, berada pada ketinggian 88 dan 100 m dpl, suhu permukaan 72,6 dan 83,3. Sedangkan mataair di Desa Lero terletak di elevasi 150, 151 dan 158 m dpl, suhu permukaan 42,7; 43 dan 45,5º C dan muncul pada fraktur batuan andesitik dan bodi granitik berumur Pliosen/ Miosen Atas. Survai terpadu geologi, geokimia dan geofisika difokuskan di sekitar mataair panas Pincara.. untuk mendapatkan hasil yang optimum dan representatif, maka lintasan geofisika dan geokimia dibuat arah tegak lurus dengan struktur patahan. Sedangkan pada tahap persiapan survai, terlebih dahulu dilakukan telaahan Citra Satelit, datanya diadob dari (www.teraserver.com,1999). Hasil survai geologi, diasumsikan, bahwa sumber panas berasal dari bodi batolit granit atau intrusi batuan berumur lebih muda. Terdapat struktur patahan yang berarah baratlaut - tenggara dan utara selatan, sebagai pembentuk sistim panas bumi daerah. Hasil survai geokimia menunjukkan bahwa anomali Hg tinggi berada di antara struktur Baluase dan Balakala, dan besarnya suhu bawah permukaan berdasarkan geotermometer Na/K Giggenbach 214o C. Dari survai Gayaberat menunjukkan adanya kontras anomali sebagai cerminan zona struktur di kedalaman, yang terletak di sekitar mataair panas Pincara.. Anomali tinggi ada di baratlaut dan yang rendah di baratdaya. Indikasi struktur itu ditunjang juga oleh hasil Geo-magnet, yang menunjukkan adanya anomali rendah cukup luas diantara patahan Baluase dan Balakala, sebagai bentuk demagnetisisasi batuan akibat pengaruh fluida airpanas. Selanjutnya disimpulkan, luas daerah prospek didasarkan kepada hasil kompilasi penyelidikan geologi, geokimia dan geofisika yang terletak diantara sesar Baluase dan sesar Balakala, Hasil kompilasi menunjukkan luas daerah up-flow sebagai daerah prospek sebesar ± 3 Km². Luas daerah prospek ini tidak ditentukan dari hasil pengukuran geolistrik tahanan jenis rendah, seperti lajimnya di daerah vulkanik. Harga terrendah pengukuran geolistrik di daerah prospek menunjukkan nilai tinggi > 500 Ohm-m, dan di daerah prospek ini juga tidak didapat adanya zona konduktif di sekitar mataair panas Pincara. Besaran potensi panas bumi di sekitar mataair panas Pincara dikalkulasikan sebesar 12 Mwe, dengan kedalaman poket reservoar berada > 900 meter. charge dan re-charge, model panas bumi, potensi cadangan “terduga” dan suhu fluida di PENDAHULUAN Berdasarkan kajian referensi menunjukkan kedalaman daerah Pincara. bahwa di Kabupaten Luwu utara, Provinsi Sulawesi Tengah ada mata airpanas di Desa LOKASI SURVAI Pincara dan Desa Lero. Secara administratif pemerintahan, daerah Dalam usaha untuk memenuhi kebutuhan selidikan berada di Kecamatan Masamba, energi karena cadangan BBM yang semakin Kabupaten Luwu Utara, Provinsi Selawesi menipis dan harga yang semakin meningkat, Tengah. Luasnya ± 16 X 15 km2, dibatasai perlu diupayakan adanya sumber energi pada 02°27’00’’ - 02°35’00” lintang selatan alternatif berasal dari daerah sendiri. Salah dan 120°18’00” - 120°26’00’’bujur timur satu kemungkinannya energi panas bumi. (Gambar 1). Maka perlu dilakukan penyelidikan terpadu untuk mengidentifikasi karakteristik geologi, METODA SURVAI geokimia dan geofisika untuk mengetahui Survai memakai 3 metoda, yaitu: geologi, tipe, sistim, parameter, konfigurasi dan geokimia dan geofisika dan difokuskan di struktur bawah permukaan, sehingga akan sekitar mataair panas Kanan Tedong dan didapatkan luas daerah prospek, daerah disPemandian, Desa Pincara. Sebelum Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 19 pelaksanaan dilakukan dahulu telaahan Citra yang datanya diadobsi dari Satelit (www.teraserver.com,1999). Pengamatan geologi menggunakan lintasan peta secara random, dengan memakai alat GPS/Global Positioning System. Data dan sampel batuan yang representatif dianalisis untuk menghasilkan simpulan. Sedangkan umur batuan selain diambil dari referensi P3G., dilakukan juga dating fision track. Pengamatan geokimia dan geofisika difokuskan di daerah menifestasi dengan grid lintasan 1000 X 250 - 500 m. Panjang lintasan A-6 km, B-7 km, C, D dan G 8 km, serta E, F-7,5 km yang tegak lurus struktur geologi dengan disesuaikan kondisi topografi. Sanpel geokimia diambil 5 dari airpanas Pincara 1/APPI 1, Pincara 2 /APPI 2, Lero 1/APL1, Lero 2/APL2 dan Lero 3/APL3 serta 117 sampel tanah dan udara tanah untuk analisis laboratorium. Sampel airpanas diatas menghasilkan ion balance < 5 %, sebagai indikator kelayakan interpretasi fluida panas yang representatif. Penetapan tipe, sistim dan berpengaruh lingkungan dipakai diagram segitiga Cl-SO4HCO2, Cl/100-Li-B/4 dan Na/1000-K/100√Mg, dan Geotermometer airpanas memakai formula Na/K Giggenbach, 1988. Kandungan Hg tanah dan CO2 udara tanah di kedalaman 1 m dianalisis dibuat sebaran anomalinya sebagai indikasi daerah up-flow. Survai geofisika memakai 4 cara, yaitu Geomagnet, Gayaberat, Geo-listrik dan Head-On. Pengukuran Geo-magnet dilakukan di 272 titik (202 di lintasan dan 70 regional) dengan jarak 250-500 m. Pendataan intensitas magnit memakai 4 set alat magnetometer tipe G-856, G-836 dan G-826 dengan ketelitian 0.1, 1.0 dan 10 gamma. Harga IGRF 45.210 gamma dan variasi harian dengan harga fluktuasi antara 45.125 - 45.212 gamma. Survai Gaya berat untuk identifikasi struktur bawah permukaan, dilakukan di 268 titik (187 di lintasan dan 81 regional). Penentuan densitas batuan dilakukan dari sampel yang diambil sesuai fakta di lapangan.. Harga ratarata menunjukkan 2.6 gr/cm3. Pada survai Geo-listrik dipakai metoda Schlumberger bentangan simetris 2 arah. Pengukuran tahanan jenis semu memakai bentangan AB/2=250, 500, 750 dan 1000 m dan dibuat peta anomalinya. Namun bentangan yang representatif untuk kedalaman diambil AB/2= 1000 m. Sedangkan penampang tahanan jenis semu dibuat di setiap lintasan A, B, C, D, E, F,G Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Pengukuran Head-On dilakukan di 2 lintasan X dan Y dengan interval titik ukur 100 m. Keduanya dibuat tegak lurus struktur dengan jarak elektroda C= 4000 m. Interpretasi struktur HO dibuat berdasarkan ploting perpotongan kurva tahanan jenis semu dengan sumbu kedalaman sama dengan AB/4 di penampang lintasan X dan Y untuk mendapat arah dan kemiringan sesar. HASIL SURVAI TERPADU Geologi Stratigrafi, hasil pemetaan dengan didukung interpretasi Citra Landsat dan analisis petrografi batuan representative, menunjukkan terdapat 6 satuan batuan. Urutan dari tua ke mud adalah: Satuan andesit G. Loppeng (Tpll), Satuan breksi/ aliran piroklastik G. Loppeng (Tpbl). Satuan sedimen Tinjuawo (Tmsp), Satuan granit Simbolong (Tpgs), Satuan sedimen (Opss) dan Satuan aluvium (Qa) (Gambar 2). Umur jejak belah (fision track dating) lava G. Simbolong menunjukkan Miosen Atas (3.3 ± 0.3 Ma)/ Pliosen (Tersier Atas). Struktur geologi, Dicerminkan bentuk kelurusan tofografi, paset segi tiga, gawir sesar, kekar/ joint-joint, off-set/ naiknya batuan tua, zona breksiasi (fractures), cermin sesar (slicen side) dan mataair panas. Berdasarkan cerminan diatas dengan kompilasi citra landsat, ada 3 sesar utama. - Sesar Tertua berarah utara timurlaut-selatan baratdaya/N 200-210ºE,kemiringan > 70° ke arah barat, di namakan sesar Baluase. - Sesar Kedua mengarah timurlaut-baratdaya (N 45-50º E), kemiringan 45-60º, yang menyebabkan pemunculan batuan tua (sedimen Pangkase/Tmsp). .- Sesar termuda berarah baratlaut-tenggara (N 320-340º E), dinamakan sesar Balakala, Masamba dan Kula dengan kemiringan > 80º. Perpotongan antara sesar Buluase dan Sesar Balakala, serta sesar Kula telah membentuk sistim permeabilitas batuan yang baik, sehingga terbentuknya sistim panas bumi dengan munculan mataair panas Pemandian & Kanan Kedong di Desa Pincara dan Kanan Kole & Kanan Kumbi di Desa Lero. Geohidrologi, Wilayah airtanah dibagi menjadi: Daerah resapan air/ Re-charge area, Daerah munculan air tanah/ Dis-charge area dan Aliran permukaan/ Run-off area. - Daerah resapan air seluas ± 70 %. Di daerah ini air hujan meresap ke bumi melalui permeabilitas, rekahan (fracture) dan porositas batuan. Selanjutnya akan terkumpul menjadi airtanah. dan menjadi daerah kantong air 20 (catchment-area), tempat berakumulasinya air tanah. - Daerah munculan airtanah mencakup ± 25 % dari daerah selidikan. Air hujan yang meresap di bawah bumi, yang menjadi kantong air (catchment area), sebagian akan melaju dan muncul di pedataran berupa mata air dingin dan mataair panas sebagai munculan airtanah. Daerah aliran air permukaan (run-off water), yaitu daerah tempat mengalirnya air di permukaan sungai-sungai besar dan kecil secara gravitasi dari elevasi tinggi ke rendah. Diantaranya S. Baluase dan S. Masamba. Air permukaan selanjutnya mengalir menuju Teluk Bone di selatan daerah selidikan. Geokimia Tipe, Sistim dan Lingkungan airpanas Kandungan unsur kimia air panas yang di plotkan pada diagram segitiga Cl-SO4-HCO3 menunjukkan bahwa mataair panas Pincara ada di dalam tipe bikarbonat dengan konsentrasi sulfat signifikan, sedang mataair panas Lero ada di tipe bikarbonat dengan konsentrasi sulfat dan klorida kecil. Tipe bikarbonat dengan konsentrasi sulfat tinggi di Pincara, dengan suhu permukaan 83,3o C, mengindikasikan adanya interaksi fluida panas bumi pada pembentukannya (Gambar 3). Hasil ploting diagram segitiga Na/1000K/100-√Mg menunjukkan bahwa semua mata air panas Pincara dan Lero ada di daerah immature water. Namun sampel Pincara mendekati arah partial equilibrium. Hal itu mengindikasikan adanya interaksi batuan dengan fluida panas saat fluida naik ke permukaan. (Gambar 3). Sedangkan diagram segitiga Cl-Li-B menunjukkan bahwa semua mata air panas Pincara dan Lero berada di posisi tengah.. Yang mengindikasikan akibat pengaruh keseimbangan dari interaksi batuan dengan fluida panas saat menuju permukaan. Tipe air panas bikarbonat berkonsentrasi sulfat di Pincara, menunjukkan bahwa air panas itu mengandung konsentrasi SO2 dan H2S yang berasal dari kedalaman (reservoar yang mengandung gas-gas vulkanik, sehingga sistimnya berupa up-flow/ up-flow system). Pendugaan suhu bawah permukaan Hasil Estimasi dari kandungan unsur kimia airpanas sample yang representatif (Pincara 1 /Kanan Tedong), menunjukkan bahwa Geotermometer empiris Na/KGiggenbach suhunya sebesar 214° C. (Entalpi tinggi/ high enthalphy). Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Sebaran konsentrasi Hg tanah dan CO2 udara tanah, Konsentrasi Hg tanah setelah dikoreksi H2O-, bervariasi antara 85-1345 ppb. Nilai background 660 ppb. Daerah anomali Hg yang berhubungan dengan sistem panas bumi diperkirakan pada konsentrasi > 600 ppb (Gambar 4). Konsentrasi CO2 udara tanah bervariasi antara 0.09 % (DE1) dan 16,24 % (EF1). Nilai background 5,10 %. Daerah anomali CO2 ada pada konsentrasi > 5 % (Gambar 4) Geofisika Geo-magnet, peta anomali isomagnetik total menunjukkan bahwa anomali magnet nilai rendah (< 0 nT), membentuk pole-pole yang mendominasi bagian tengah, utara, baratlaut dan di selatan, ditafsirkan berupa batuan nonmagnetik granit dan sedimen yang melapuk kuat dan telah mengalami demagnetisasi akibat pengaruh mataair panas (Gambar 4). Gaya Berat, hasil yang representatif yang ditampilkan disini adalah peta anomali sisa/ residual. Peta tersebut merupakan ekstraksi anomali bouguer dengan anomali regional dan merupakan anomali gaya berat lokal. Peta anomali sisa merupakan respon dari batuan bawah permukaan yang relatif dangkal. Berdasarkan kontrasnya dapat ditarik kelurusan kontur yang secara kualitatif diinterpretasikan sebagai patahan di kedalaman. Peta anomali Sisa menunjukkan adanya zona anomali tinggi (> 2 mgal) yang muncul di daerah timur dan timurlaut. Diperkirakan batuannya andesit, sedangkan yang di sebelah barat, baratlaut dan selatan diperkirakan berupa batuan granit. Struktur patahan disini terdapat 10, diantaranya 2 berarah baratlaut-tenggara di utara., 4 berarah baratdaya-timurlaut di tengah, serta 2 berarah baratlaut-tenggara dan 2 berarah baratdaya - timurlaut di selatan.(Gambar 4). Geolistrik dan Head-On (HO) Pengukuran mapping iso tahanan jenis semu yang representative diambil dari bentangan AB/2=1000 m. Kontur >1000 Ohm-m membuka ke arah timurlaut dan baratdaya.. Kontur 500-1000 Ohm-m sebarannya mengikuti pola >1000 Ohm-m, Di bagian tengah ada 2 kontur tertutup bernilai <600 Ohm-m dan >700 Ohm-m dengan kerapatan ada di bagian tengah pada kontur 300-600 Ohm-m. Kontur 200-500 Ohm-m mempunyai pola memanjang berarah baratdaya-timurlaut 21 diikuti kontur <200 Ohm-m dengan sebaran semakin kecil (Gambar 4). Pada arah baratlaut-tenggara lintasan HO X, dominan tahanan jenis semu berharga > 400 Ohm-m. Di timurlaut ke arah baratdaya tahanan jenis semu mengecil nilainya. Prakirakan struktur kedalaman ada pada bentangan AB/2=200 m. Ada perbedaan diskontinuitas trend kontur, diduga akibat perbedaan litologi antara batuan keras di baratlaut dengan batuan yang lunak di bagian tenggara. Pengukuran arah baratlaut-tenggara lintasan Y menunjukkan hasil tidak terlalu besar di baratlaut dan berangsur mengecil di tenggara. Berlanjut ke arah tenggara nilai membesar lagi. Tahanan jenis semu di lintasan Y lebih rendah dibandingkan lintasan X, karena litologi di X adalah granit dan di Y adalah sedimen. Diskusi Di kedalaman Pincara, Kabupaten Luwu Utara, akumulasi panas bumi diindikasikan oleh pemunculan mata air panas Pincara dan Lero. Indikasi menunjukkan bahwa fluida di bawah permukaan bersifat normal. Lempung penudung/ clay cap (lempung conduktif) hanya hadir sebagai poket reservoir di sepanjang bidang bpatahan Baluase dan Balakala. Mata airpanas Pincara di lingkungan granit, menuntun bahwa konsentrasi Silika yang relatif tinggi yang dikandungnya harus dipandang sebagai kontaminasi mineral Si pada airpanas Pincara. Maka penghitungan suhu bawah permukaan berdasarkan Silica conductif cooling tidak cocok. Begitu juga penghitungan berdasarkan Na, K, Ca juga tidak memenuhi sarat, karena tidak ada sinter karbonat. Sehingga yang paling sesuai dan memenuhi persyaratan adalah Geotermometer Na/ K. Luas daerah prospek tidak ditentukan dari hasil pengukuran geolistrik tahanan jenis rendah, seperti lajim di daerah vulkanik. Pengukuran geolistrik menunjukkan hasil tahanan jenis cukup tinggi (> 500 Ohm-m) dan juga tidak diperoleh adanya zona konduktif di wilayah mataair panas Pincara yang mempunyai suhu airpanas 74,4 - 83,3º C. Selanjutnya disimpulkan, luas daerah prospek didasarkan kepada hasil kompilasi geologi, geokimia dan geofisika, berada diantara sesar Baluase dan sesar Balakala, Hasil kompilasi menunjukkan daerah up-flow dengan luas daerah prospek sebesar ± 3 Km². Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Model panas bumi Pincara di analisis berdasarkan munculan mataair panas, keadaan geologi, geokimia dan geofisika dan kenampakan lapangan Sehingga gambaran umum penampang model panas bumi seperti Gambar 5. Heat-source (sumber panas) diduga berupa bodi magma/ pocket batolit granit di kedalaman. Poket reservoar kemungkinan berada pada daerah akumulasi airtanah yang berbentuk sistem airpanas dan terperangkap di rekahan batuan sepanjang patahan, diperkirakan berada antara 600-1300 m di kedalaman daerah manifestasi Pincara dan Lero. Batuan penudung/ lempung konduktif diprakirakan berupa clay-cap pada kontak sentuh batuan granitik dengan lapisan air panas di manifestasi Pemandian, Kanan Tedong-Desa Pincara dan Kanan Kole, Kanan Kumbi - Desa Lero. Batuan konduktif/ penghantar panas berupa batuan berumur Tersier, yaitu andesitik G. Polleng dan tubuh batolit granit G. Simbolong yang telah mengalami silisifikasi. Rambatan panas terkonduksi melalui batuan, dan konveksi panas teralirkan oleh fluida sepanjang permeabilitas/fraktur batuan dan zona patahan. Prakiraan/estimasi potensi cadangan terduga berdasar formula Standarisasi Potensi Panas Bumi Indonesia (DGSM, 1999), adalah: Q = 0,11585 x A x ( TRes – T cut off) o C di mana: Q: Potensi energi panas bumi terduga (Mwe). 0,1158: nilai konstanta A: Luas daerah potensi (km2), Berdasarkan kompilasi anomali dari survai terpadu. TRes: Suhu bawah permukaan (o C). yaitu 214o C berdasarkan perhitungan Geotermometer airpanas Na/Ka Giggenbach. Tcut off : Suhu Cut off dalam oC, yaitu 180o C untuk reservoar berentalpi tinggi (High entalphy). Asumsi ketebalan reservoar ± 1 Km. Sehingga potensi cadangan terduga di Pincara adalah: Q = 0.11585 x 3 x (214-180) Mwe = 11,8 Mwe (12 Mwe). KESIMPULAN Di Pincara akumulasi fluida panas di kedalaman terindikasikan oleh adanya mata air panas Pincara (Kanan Tedong dan Pemandian) dan Lero (Kanan Kole 1 dan 2 dan Kanan Kumbi) dengan suhu antara 42,7 – 83,.3° C, dengan pH netral (6.5-8,6) 22 Indikasi itu menunjukkan bahwa sifat fluida di bawah relatif netral dengan entalphy tinggi (Geotermometer air panas = 214° C). Potensi cadangan terduga adalah sebesar 12 Mwe. Informasi Keadaan daerah yang berupa potensi, aksesbilitas, kondisi jaringan listrik, factor risiko dan hunian penduduk dapat di telaah pada Lampiran 1. Rekomendasi Adanya potensi energi panas bumi di Pincara dengan cadangan terduga 12 Mwe, dan mata air panas Kanan Tedong yang mencerminkan berindikasi bersistim/ up - flow. Perlu ditindak lanjuti dengan pemboran landaian suhu sedalam 250 m untuk membuktikan adanya potensi uap dan panas di kedalaman. Disarankan potensi di zona up - flow Kanan Tedong sebelum dilakukan pemboran landaian suhu perlu dilakukan survei megneto teluric (MT) untuk mengetahui daerah anomali dan patahan-patahan dengan penetrasi lebih dalam. Ucapan Terimakasih Terimakasih disampaikan kepada Institusi Direktorat Inventarisasi Sumber Daya Mineral (DIM) yang telah memberikan ijin dipakainya data kantor sehingga berbentuk makalah ini. PUSTAKA Bemmelen, van R.W., 1949; The Geology of Indonesia. Vol. I A.732 p. Government Printing Office. The Hague. Netherlands. Breiner.S. 1973, Application Manual for Portable Magnetometers. Fournier, R.O., 1981. Application of Water Geochemistry Geothermal Exploration and Reservoir Engineering,“Geothermal System: Principles and Case Histories”. John Willey & Sons. New York. Giggenbach, W.F., 1980, Geothermal gas equilibria, Geochimica et cosmochimica Acta, Vol 44, pp 2021-2032 ---------------------------., 1988. Geothermal Solute Equilibria Deviation of Na-K-Mg – Ca Geo- Indicators. Geochemica Acta 52. pp. 2749 – 2765. Giggenbach,W.F, and Goguel, 1988, Methods for tthe collection and analysis of geothermal and volcanic water and gas samples, Petone New Zealand Giggenbach, W., Gonviantini, R., and Panichi, C., 1983, Geothermal Systems, “ Guidebook on Nuclear Techniques in Hydrology”, Technical Reports Series No. 91. International Atomic Energy Agency, Vienna Kooten, V, and Gerald, K., 1987, Geothermal Exploration Using Surface Mercury Geochemistry, Journal of volcanology and Geothermal Research , 31, 269-280. Mahon K., Ellis, A.J., 1977. Chemistry and Geothermal System. Academic Press Inc. Orlando. Murtolo,1993, Geomorfologi Lembah Palu dan Sekitarnya, Sulawesi Tengah, Jurnal Geologi dan Sumberdaya Mineral, Vol . III. Saefudin,1994, Batuan Granitik daerah Palu dan sekitarnya, Sulawesi Tengah, Jurnal Geologi dan Sumberdaya Mineral, Vol – IV. Telford and Sheriff, 1990, Applied Geophysics, Cambridge University. Wohletz, K., and Heiken, G., 1992, Volcanology and Geothermal Energy, The Regents of The University of California., Printed in The United States of America . 1 1 0 0 Gambar 1. Lokasi Survai Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 23 Gambar 2. Peta geologi daerah Pincara, Luwu Utara, Sulsel Na/1000 KETERANGAN Ap. P incara 1 (A P P I1) A p. P incara 2 (A P P I2) A p. Lero 1 (A P L1) A p. Lero 2 (A P L 2) A p. Lero 3 (A P L 3) Cl KETERANGAN A p . Pin cara 1 (A PPI1 ) Ma A p . Lero 1 (A PL1 ) ew % Na K A p . Lero 2 (A PL 2 ) at e A p . Lero 3 (A PL 3 ) 160° wa te T Kn 22 nic T Km lc a x we ir i ph er Partial equilibrium 20 al Immature waters wa te r 40 ROCK s Steam heated waters 20 0° bo Vo er 20 SO4 10 0° 40 Ph 40 Full equilibrium 60 rs rs 60 80 A p . Pin cara 2 (A PPI2 ) tu r 80 60 HCO3 80 K/100 60 % Mg 80 Mg KETERANGAN CI/100 Absorption of Low B/Cl steam Ap. Pincara 1 (APPI1) Ap. Pincara 2 (APPI2) Ap. Lero 1 (APL1) Ap. Lero 2 (APL 2) Ap. Lero 3 (APL 3) 80 60 60 40 40 20 Li 40 Gambar 3.2-3 Diagram Segitiga kandungan relatif Na, K, Mg Daerah Panas bumi Pincara, Kabupaten Luwu Utara, Sulawesi Selatan Gambar 3.2-2 Diagram Segitiga tipe air panas Daerah Panas bumi Pincara, Kabupaten Luwu Utara, Sulaw esi Selatan 80 20 20 20 40 60 80 B/4 Gambar 3.2-4 Diagram Segitiga kandungan relatif Cl, Li, B Daerah Panas bumi Pincara, Kabupaten Luwu Utara, Sulawesi Selatan Gambar 3. Diagram segitiga Cl-SO4-HCO3 dan Na/1000-K/100-VMg, serta Li-Cl-B Dari Sample air panas Pincara dan Lero. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 24 9728000 9727000 9726000 9725000 9724000 9723000 9722000 9721000 9720000 9719000 9718000 9717000 9716000 9715000 200000 201000 202000 203000 204000 205000 206000 207000 208000 209000 210000 211000 KETERANGAN Kontur magnet < -100 gamma Distribusi Hg > 600 ppb Kontur anomali sisa > 2 mgall Kontur tahanan jenis semu AB/2= 1000 Distribusi CO2 > 5 % Daerah prospek = 3.00 Km2 Struktur Mata air panas Gambar 4. Daerah Prospek dan Kompilasi Struktur Geologi, anomali Hg, CO2, Sisa/ Residual Gayaberat. Magnet , Tahanan jenis AB/2 = 1000 m, Daerah Pincara, Luwu Utara. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 25 Gambar 5. Model panas Bumi Daerah Pincara, Kabupaten Luwu Utara, Sulawesi Selatan. Lampiran 1. Matrik Potensi Cadangan Terduga, Aksesbilitas, Distribusi Jaringan Listrik Dan Prakiraan Resiko Di Daerah Panas Bumi Pincara, Kabupaten. Luwu Utara Kriteria Lokasi Jenis Elevasi PRIORITAS I PRIORITAS II Manifestasi Pincara Manifestasi Lero Kanan Tedong, Pamandian, Desa Pincara. Kec. Masamba. Jarak dari Masamba ± 5 km Kanan kole 1 dan 2, Kanan Kumbi, Desa Lero, Kec. Masamba. Jarak dari Masamba ± 10 km Mata air panas Mata air panas 88 dan 100 m dpl 150, 151 dan 158 m dpl Batuan granit Lingkungan Geologi Batuan granit dan andesitik - basaltik Suhu permukaan 74,4 dan 83,3º C 42,7; 43 dan 45,5º C 214o C (high entalphy) 135o C (medium entalphy) 8,5 dan 8,6 7,7 ; 7,73 dan 8 ,2 10 dan 2 ltr/ dtk 2 ; 4 dan 2 ltr/ dtk 3 km2 ( ? ) km2 Swadaya untuk pemenuhan lokal Tersambung dengan jaringan listrik Suhu Geothermometer pH Debit Luas daerah potensi Distribusi Sesar Baluase (N 220-220o E/ >75o) Sesar Balakala (N 320-340o E/ 80 o) Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Kula (N 320-340o E/ 80 o) 26 Kecamatan jaringan listrik Potensi Cadangan Terduga Akses Jalan 12 Mwe Lancar untuk kendaraan roda empat dan ojeg. Kesulitan saat penyebrangan di jembatan gantung dan di musim hujan. ? Mwe Lancar untuk kendaraan roda empat dan ojeg. Melalui jalan lama (timur), pada musim hujan kendaraan bisa hanyut. Kalau memakai jalan baru (barat), harus melewati 7 jembatan berkonstruksi pohon kelapa dan 1 jembatan gantung. Faktor Risiko Penduduk Banjir, tanah longsor dan gempa tektonik (?). Relatif banyak Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Banjir dan gempa tektonik (?) Padat 27 SURVEI TERPADU PANAS BUMI GEOLOGI, GEOKIMIA DAN GEOFISIKA DAERAH LOMPIO KABUPATEN DONGGALA, SULAWESI TENGAH Oleh: D. Kusnadi, Bakrun, E. Suhanto, , H. Sundhoro, D.Suryakusuma. dan I.M. Foeh. SUBDIT PANAS BUMI SARI Penyelidikan terpadu panas bumi,berdasarkan metode geologi, geokimia dan geofisika, telah dilakukan di daerah Lompio, Kecamatan Sirenja, Kabupaten Donggala, Provinsi Sulawesi Tengah. Luasnya (18 x 17) km2, pada koordinat UTM 9.965.000 – 9.983.000 m U dan 808.000 – 825.000 m T. Stratigrafi daerah penyelidikan terdiri dari 6 satuan batuan, yaitu, dari tua ke muda, satuan batuan Malihan, granit Tinjuawo, granit Sitiau, diorit, Gamping terumbu/ koral dan aluvium. Struktur yang mengontrol sistem panas bumi Lompio adalah Sesar Lompio yang berarah baratlaut-tenggara, dan sesar Mapane yang berarah agak utara-selatan. Sumber panas diduga berasal dari batuan intrusi muda di bawah Bukit Sitiau pada kedalaman yang belum diketahui. Manifestasi berupa air panas Lompio, elevasi rendah (21 m dpl), pH netral (8.15) temperatur 78 oC, debit air besar (100 L/detik, daya hantar listrik (11000 µS/cm), tipe air klorida, (3900 mg/L) , pada partial equilibrium, ada 18oksigen shift. Temperatur bawah permukaan 180 oC, dari SiO2 dan NaK, anomali Hg tanah >450 ppb, sekitar 1,5 km2.,berimpit dengan CO2 > 4.50 % sekitar air panas Lompio, Hasil Geologi, geokimia dan geofisika memperlihatkan daerah prospek dengan luas sekitar 4 km2 berada di sekitar mata air panas memanjang ke tenggara sepanjang Sesar Lompio. Sistem panas bumi Lompio memiliki reservoir yang berada dalam batuan metamorf, dengan tebal reservoir sekitar 1 km, dan tebal lapisan penudungnya sekitar 100-200 m. Dengan estimasi temperatur bawah permukaan 180°C, luas prospek 4 km2, dan ketebalan reservoir 1 km, maka potensi cadangan terduga di daerah Lompio sekitar 25 MWe. 1. Pendahuluan. Perkembangan pembangunan daerah dan jumlah penduduk menuntut penambahan kapasitas listrik,. Salah satu strategi pemerintah dalam mengurangi masalah energi ini adalah dengan penggunaan energi panas bumi. Usaha kearah itu telah dilakukan kegiatan survey panas bumi di daerah Lompio Kecamatan Sirenja, Kabupaten Donggala, Provinsi Sulawesi Tengah. Luasnya (18 x 17) km2, pada koordinat UTM 9.965.000 – 9.983.000 mU dan 808.000 – 825.000 mT. Mengacu pada literatur terdahulu, di daerah Lompio terdapat manifestasi panas bumi mata air panas pada daerah yang berlingkungan metamorfik dan granitik. Maksud penyelidikan terpadu di daerah panas bumi Lompio adalah untuk melokalisir pemunculan manifestasi panas bumi dan karakteristik geologi, geokimia serta geofisika yang berkaitan dengan pemunculan manifestasi panas bumi di permukaan. Bertujuan untuk mengetahui suhu fluida bawah permukaan, luas Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 daerah prospek, model panas bumi serta potensi cadangan terduga. 2. Metode Penyelidikan Dalam rangka mengkaji sejauh mana potensi panas bumi di daerah Lompio, dilakukan penyelidikan panas bumi terpadu dengan metode geologi, geokimia dan geofisika. 3. Hasil dan Pembahasan Manifestasi panas bumi daerah Lompio berupa 3 mata air panas dengan temperature tertinggi 78.1 oC, debit air keseluruhan 100 L/detik, daya hantar listrik 11250 μS/cm, dan pH air netral 8.15. Batuan ubahan hidrotermal ditemukan di mata air panas Lompio, mempunyai luas sekitar 0,5 x 1 m2 dengan intensitas ubahan antara lemah sedang. Jenis ubahan bertipe argilit dengan mineral ubahan berdasarkan analisis PIMA berupa kaolinit dan monmorilonit. Kehadiran batuan ubahan yang tidak luas tersebut 28 mengidentifikasikan adanya zona struktur dan indikasi adanya fluida panas bumi bersifat asam lemah - asam (?) yang merubah batuan segar menjadi batuan alterasi. Karakteristik kimia fluida panas bumi di bawah permukaan (reservoir) diketahui dari hasil analisis air panas yang keluar melalui mata air Lompio. Kandungan kimia air panas Lompio dicirikan oleh kandungan Cl tinggi berkisar 36003900 mg/L dan Na berkisar 1600-1700 mg/L dengan nilai konduktivitas listrik tinggi sekitar 11000 mS/cm. Air panas tersebut digolongkan dalam air tipe klorida netral berdasarkan diagram Cl-SO4-HCO3 (gambar 2), Namun demikian, kandungan Na dan Cl tinggi ini kemungkinan diakibatkan oleh adanya intrusi air laut ke dalam sistem panas bumi Lompio yang ditunjang oleh diagram Cl-Li-B (gambar 4) yang memperlihatkan air panas di pojok Cl. Namun data isotop menunjukkan bahwa telah terjadi pengayaan oksigen 18 yang merupakan pertanda adanya interaksi batuan dan air panas di bawah permukaan. Ciri lain dari air panas Lompio adalah konsentrasi yang relatif tinggi dari silika sekitar 126 mg/L dan Ca sekitar 800 mg/L. Diagram Na-K-Mg (gambar 3) terletak pada partial equlibrium yang menunjukkan terjadinya kesetimbangan parsial ketiga kation di bawah permukaan. Pendugaan temperatur reservoir diperkirakan 180 oC, diperoleh dari pendekatan hasil perhitungan menggunakan persamaan geotermometer minimum dari SiO2 (150 oC), dan geotermometer maksimum dari NaK (217 oC). Reservoir sistem panas bumi Lompio berada dalam batuan metamorf dan mungkin sebagiannya granit. Reservoir ini terbentuk dalam zona struktur perpotongan sesar Lompio dan sesar Mapane (lihat gambar 12) untuk sebaran struktur-struktur). Reservoir ini kemungkinan diisi sebagian besar oleh air atau dikenal dengan reservoir dominasi air (water dominated reservoir). Dimensi reservoir diduga dari data tahanan jenis yang menunjukkan sebaran yang memanjang sepanjang sesar Lompio dengan luas sekitar 4 km2 dengan ketebalan sekitar 1 km. Sumber panas dari sistem panas bumi ini adalah batuan intrusi muda di bawah Bukit Sitiau pada kedalaman yang belum diketahui. Intrusi muda ini di permukaan ditandai oleh banyak munculnya batuan intrusi berupa dike-dike diorit. Batuan penudung dari sistem panas bumi ini adalah batuan teralterasi hidrotermal yang banyak mengandung mineral kaolinit dan monmorilonit. Di permukaan batuan ini dikenali dengan Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 ditemukannya batuan alterasi di mata air panas Lompio. Di kedalaman, batuan penudung ini dicirikan oleh nilai tahanan jenis rendah (sekitar < 30 Ohm-m) dengan ketebalan sekitar 100-200 m dari permukaan Daerah tangkapan air (recharge area) berada pada satuan morfologi perbukitan terjal, perbukitan bergelombang sedang dan perbukitan bergelombang lemah yang memanjang arah utara - selatan dan terletak di bagian timur dan bagian tengah daerah penyelidikan dengan ketinggian mencapai hingga 1000 m dpl. Daerah tersebut mencapai luas sekitar 65 % dari luas daerah penyelidikan. Air hujan sebagian akan meresap pada daerah itu, selanjutnya air yang meresap tadi akan muncul di dataran Sibera - Lompio Ombo berupa mata air dingin dan mata air panas, sedangkan sebagian lagi mengalir di permukaannya sungai-sungai besar dan sungaisungai kecil yang ada di daerah penyelidikan. Peta kompilasi (gambar 11) memuat hal-hal penting dari hasil penyelidikan dari masingmasing metode untuk memudahkan membatasi daerah prospek panas bumi Lompio. Daerah prospek dibentuk terutama oleh zona tahanan jenis rendah, anomali merkuri tinggi, data struktur head-on, dan struktur geologi. Letak daerah prospek ini melingkupi mata air panas Lompio dengan bentuk yang memanjang sekitar 4 km sepanjang sesar Lompio mulai dari sekitar mata air panas ke arah tenggara sampai di pertemuan Sungai Tompe dan Sungai Alugasa dan dengan lebar yang dibatasi oleh anomali tahanan jenis rendah, anomali merkuri tinggi dan sebaran struktur head-on. Luas daerah prospek sekitar 4 km2. Potensi energi panas bumi dari hasil penyelidikan ini adalah potensi cadangan terduga. Estimasi potensi dihitung dengan metode volumetrik dengan asumsi-asumsi diantaranya porositas batuan 10% dan efisiensi konversi energi panas ke listrik 10%. Temperatur reservoir diduga dari hasil geotermometer sebesar 180°C, luas prospek 4 km2, dan ketebalan reservoir 1 km. Dengan temperatur cut-off 120°C, potensi cadangan terduga sekitar 25 MWe. Gambar 12 memperlihatkan model hidrologi sistem panas bumi tentatif Lompio. Sumber panas (heat source) berada di bawah G. Sitiau pada kedalaman yang belum diketahui. Panas ini merambat ke atas secara konduktif melalui batuan granit dan metamorf yang kemudian memanasi air meteorik yang merembes dalam ke bawah permukaan melalui struktur-struktur 29 geologi. Air meteorik ini meresap ke bawah terutama melalui daerah-daerah resapan air seperti yang telah diuraikan di atas. Air yang terpanaskan ini bersama dengan gas-gas magmatik kemudian naik ke atas melalui terutama struktur Lompio dan terakumulasi dalam suatu zona rekahan (permeabilitas tinggi) yang membentuk reservoir panas bumi Lompio pada temperatur diperkirakan sekitar 180°C. Distribusi Hg tanah seperti pada gambar 5. Anomali Hg>450 ppb, terletak di sekitar lokasi manifestasi Lompio, luas anomali tinggi Hg sekitar 1,5 km2. Nilai background 440 ppb. Distribusi CO2 udara tanah seperti pada gambar 36, anomali CO2 > 4.50 %, luas anomali konsentrasi tinggi CO2 ini diperkirakan 3 km2. nilai background 4.45 %. 4. Kesimpulan dan Saran Daerah panas bumi Lompio merupakan salah satu dari sistem panas bumi di lingkungan nonvulkanik, dimana batuannya didominasi oleh batuan metamorf dan granit Sistem panas bumi Lompio terbentuk di sepanjang Sesar Lompio yang berarah baratlauttenggara, dimana reservoirnya kemungkinan berada dalam batuan metamorf, dengan tebal reservoir sekitar 1 km, dan tebal lapisan penudungnya sekitar 100-200 m. Di sekitar mata air panas, sesar Lompio dipotong oleh sesar Mapane. Daerah prospek memiliki luas sekitar 4 km2 berada di sekitar mata air panas memanjang ke tenggara sepanjang Sesar Lompio, dan berada pada wilayah lahan bebas. Manifestasi permukaan dari sistem panas bumi muncul sebagai mata air panas Lompio dengan temperatur sekitar 78 °C, pH netral, berasa asin dengan daya hantar listrik tinggi sekitar 11000 μS/cm dan debit besar sekitar 100 liter/detik. Fluida panas bumi bertipe air klorida netral, dengan kandungan klorida dan Na tinggi, adanya pengayaan oksigen 18, dan kemungkinan adanya intrusi air laut ke dalam sistem. Estimasi temperatur reservoir berdasarkan geotermometer sebesar 180°C. Sumber panas diduga berasal dari batuan intrusi muda di bawah Bukit Sitiau pada kedalaman Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 yang belum diketahui, keberadaan intrusi muda ini diindikasikan oleh keberadaan intrusi-intrusi dioritik di permukaan. Potensi cadangan panas bumi terduga sekitar 25 MWe Saran untuk lokasi pengeboran landaian suhu adalah di sebelah barat sesar normal Mapane yang berarah utara-baratlaut – selatan-tenggara dengan kemiringan > 75º ke barat, namun tidak jauh dari mata air panas Lompio, dimana aksesnya mudah, bertopografi datar, dan sumber air untuk pengeboran relatif dekat sekitar 200 m di selatan mata air panas yang berupa saluran irigasi dengan debit di atas 100 liter/detik dari Sungai Tompe. Daftar Pustaka Badan Meteorologi dan Geofisika, 2004. Data curah hujan Indonesia tahun 2004. Badan Pusat Statistik Kabupaten Donggala, 2004. Donggala dalam Angka 2004. Kerjasama BPS dan Bappeda Kabupaten Donggala. Bakrun, dkk, 2005. Penyelidikan terpadu geologi, geokimia dan geofisika di daerah panas bumi Lompio, kecamatan Sirenja, kabupaten donggala, sulawesi tengah. Direktorat Inventarisasi Sumber Daya Mineral. Departemen Energi dan Sumber Daya Mineral, Bandung Fournier, R.O., 1981. Application of water geochemistry geothermal exploration and reservoir engineering, “geothermal system: principles and case histories”. John Willey & Sons. New York. Giggenbach, W.F., 1988. Geothermal solute equilibria deviation of Na-K-Mg – Ca Geoindicators. Geochemica Acta 52. pp. 2749 – 2765. Simanjuntak, dkk., 1973. Peta geologi Lembar Palu - 2015 & 2115, Sulawesi, skala 1:250.000. Pusat Penelitian dan Pengembangan Geologi, Bandung. Telford, W.M. et al, 1982. Applied geophysics. Cambridge University Press, Cambridge. 30 Gambar 1. Peta Geologi Gambar 1. Peta Geologi Lompio Gambar 2,3 dan 4. Klasifikasi air panas Lompio PETA DISTRIBUSI Hg ( ppb ) DAERAH PANAS BUMI LOMPIO KABUPATEN DONGGALA SULAWESI TENGAH 9981000 mba ai Bo Sung U ago tan Bin ngai Su 0m 0 9976000 Su ai ng Sun gai 1000 m 2000 m 2 3000 m 4000 m 4 km DATUM HORISONTAL WGS 84 PROYEKSI UTM ZONA 50 S pe m To Alu gasa KETERANGAN 56 Lente Sungai > 450 ppb 300 ppb sampai dengan 450 ppb 150 ppb sampai dengan 300 ppb < 150 ppb Kuala Tondo 9971000 Titik pengambilan sampel Kontur ketingian (interval 50 meter) 500 la Kua Kuala Ombo Sisu mui Mata air dingin Mata air panas O m bo Kuala Werei Jalan raya, jalan desa Ku ala 500 9966000 Silu ra 815000 820000 loro ale M 810000 ala Ku Ku ala ala Ku a es W Sungai Gambar 3.2-7 Distribusi kandungan Hg tanah (ppb), daerah panas bumi Lompio Gambar 5. Distribusi Hg tanah Lompio Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 31 PETA DISTRIBUSI CO2 ( % ) R33 R32 R31 R30 9981000 B7000 mba B6000 ai Bo C6000 Sung A4000 B5000 R1 C4000 R4 A2000 B3000 R5 TASI C3000 R6A1000 n Su F7000 pe D2000 C0 0 1000 m 2000 m 3000 m 4000 m 4 km 2 DATUM HORISONTAL WGS 84 PROYEKSI UTM ZONA 50 S RS4 RS3 RS5 F4000 E2000 D1000 KETERANGAN 57 RS6 F3000 RS7 RS8 TLE E1000 D0 0m F6000 Sung F5000 ai A luRS1 gasa RS2 E3000 Lente nago E5000 m To B0 Sungai inta E4000 D3000 i ga R10 R11 B gai E6000 D5000 C2000 B1000 C1000 Sun F8000 D4000 B2000 R12 R13 E7000 D6000 B4000 U E8000 D7000 C5000 R2 A3000 R7 A0 R9 C7000 A5000 R28 R27A R27 9976000 DAERAH PANAS BUMI LOMPIO KABUPATEN DONGGALA SULAWESI TENGAH A6000 R29 F2000 >5 % E0 3 % sampai dengan 5 % F1000 1 % sampai dengan 3 % F0 <1 % Kuala Tondo 9971000 500 Titik pengambilan sampel Kontur ketinggian (interval 50 meter) ui sum a Si Kual Mata air dingin bo Mata air panas Kuala Werei O m bo Kuala Om A3000 Jalan raya, jalan desa Ku a la 500 9966000 ra 810000 815000 820000 ala Ku loro ale M Silu ala Ku Ku ala Sungai sa We Gambar 3.2-8 Distribusi kandungan CO2 udara tanah (%), daerah panas bumi Lompio Gambar 6. Distribusi CO2 Tanah,Lompio R35 PETA ANOMALI MAGNET TOTAL DAERAH PANAS BUMI LOMPIO KECAMATAN SIRENJA, KABUPATEN DONGGALA SULAWESI TENGAH R34 R33 R32 R31 9981000 U A6000 R30 B7000 R29 C7000 A5000 a B6000 mbC6000 R28 R27 ai Bo Sung A4000 E8000 D7000 B5000 C5000 R1 E7000 R2 A3000 D6000 B4000 F8000 R3 C4000 E6000 R4 A2000 D5000 F7000 B3000 R5 C3000 E5000 R6A1000 D4000 F6000 B2000 R7 C2000 E4000 R8A0 D3000 SunF5000 R9 B1000 C1000 gai Alu RS.1 E3000 gasaRS.2 R10 RS.4 RS.3 D2000 F4000 B0 C0 RS.5 R11 E2000 RS.6 D1000 R12 F3000 RS.7 e Lent E1000 Sungai RY6 RS.8 R13 D0 F2000 RY1 RY5 RY2 RY3 E0 R14 RY4 F1000 R15 in ai B 0 1000 2000 3000 4000 m n Su 9976000 ng Su go tana i ga pe m To 71 R16 R18 R49 < 0 nT ( rendah ) 50 R20 R57 R48 R58 R56 R42 R43 RS.14 R44 R55 R41 R21 R36 R45 R46R47 R54 R37R38 RS.13 R39 RS.12 RS.11 Kuala R40RS.10 Om bo RS.9 R24 RS.15 Mata air panas ui isum Jalan raya, jalan desa bo Kuala Werei O m RS.16 Sungai ala 500 Ku RS.17 RS.18 9966000 ala ala Ku RS.22 RS.19 Ku RS.21 RS.20 Sil ura ala Ku M a es W ale 813000 ro lo 808000 Kontur anomali magnit (interval 10 gamma) Struktur / sesar diperkirakan dari magnet 500 la S Kua R22 R23 R25 0 nT sampai 50 nT ( sedang ) R51 R50 R19 R26 > 50 nT ( tinggi ) F0 R53 R52 9971000 Kuala Tondo R17 KETERANGAN 818000 823000 Gambar 3.3-8 Peta anomali magnet total, daerah panas bumi Lompio Gambar 7. Peta Anomali Magnet Total, Lompio PETA ANOMALI SISA ORDE-2 DENSITI 2.75 DAERAH PANAS BUMI LOMPIO KECAMATAN SIRENJA ,KABUPATEN.DONGGALA SULAWESI TENGAH R34 R33 9982000 R32 R31 R30 9980000 9978000 U ng Su in ai B o ag tan 0 1000 2000 3000 4000 DATUM HORISONTAL WGS 84 PROYEKSI UTM ZONA 50 S KETERANGAN n Su 9976000 A6000 B7000 C7000 R29 A5000 a Bomb ngai R28 B6000 Su C6000 E8000 R27 A4000 B5000 C5000 D7000 R1 E7000 R2A3000 B4000 C4000 D6000 F8000 R3 E6000 R4 A2000 BF7000 B3000 C3000 D5000 R5 E5000 R6A1000 F6000 B2000 C2000 D4000 R7 E4000 Sun R8A0 gai F5000 B1000 C1000 D3000 Alu AR9 gasa RS.1 E3000 RS.2 R10 RS.4RS.3 D2000 F4000 B0 C0 RS.5 R11 E2000 RS.6 D1000 R12 F3000 Lente Sungai RS.7 E1000 RY6 RS.8 R13 D0 F2000 RY1RY2 RY5 RY3 E0 R14 RY4 F1000 R15 R16 F0 R53 R52 R17 R51 R50 R18 i ga m To > 2 mgal pe 81 9972000 9970000 R19 R49 -2 mgal sampai dengan 2 mgal -6 mgal sampai dengan -2 mgal < -6 mgal Kontur anomali sisa interval 2 mgal Kuala Tondo 9974000 Struktur diperkirakan A3000 R20 R57 R48 R58 R56 R42R43 RS.14 R44 R55 R41 R21R36 R45 R37R38 RS.13 R46R47R54 R22 R39 Kual RS.12 a Om 9968000 RS.11 bo R23 R40 RS.10 RS.9 R24 RS.15 RS.16 R25 Titik pengamatan gaya berat 500 la Kua ui um Sis Kontur ketingian interval 50 meter Mata air panas Ku ala O m bo Kuala Werei RS.17 9966000 814000 816000 818000 820000 ro 812000 Sil ura Jalan raya, jalan desa ala Ku lo ale M 810000 Ku ala ala Ku RS.18 RS.22 RS.19 RS.21 RS.20 500 822000 Sungai a es W A B Penampang A B 824000 Gambar 3.4-4 Peta anomali sisa orde-2 densitas 2.75 g/cm3, daerah panas bumi Lompio, Donggala, Sulawesi Tengah Gambar 8. Peta Anomali Sisa, Lompio Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 32 PETA ANOMALI TAHANAN JENIS SEMU AB/2 =500 m DAERAH PANAS BUMI LOMPIO KECAMATAN SIRENJA KABUPATEN DONGGALA PROVINSI SULAWESI TENGAH 9982000 SIBERA U Kelapa 9980000 mba ai Bo Sung Lende go na inta iB ga Sun Kelapa Lompio 9978000 0 Ujuna 1000 2000 3000 4000 Kelapa Tambu Sibado 9976000 ai ng Su Balintuma Cengkih Sun gai Alu ga Kelapa m To Kelapa Tanjungpadang Dompu pe 88 9974000 Dampalei Sungai sa Cengkih KETERANGAN Kelapa Sipi Lente > 250 Ohm-m Tompe Jonooge 100 Ohm-m - 250 Ohm-m 9972000 Boya 50 Ohm-m - 100 Ohm-m Kuala Tondo Ujungbou Panampai 9970000 Ombo Kuala Kua Kontur tahanan jenis semu ui sum la Si Titik pengukuran geolistrik Ombo Mata air panas Kuala Werei O m bo 9968000 < 50 Ohm-m 500 Ku Sikara 814000 816000 818000 820000 loro ale M Sil ura 812000 ala Ku ala Ku ala 810000 Jalan raya, jalan desa 500 Ku ala 9966000 W a es 822000 Sungai 824000 Gambar 3.5-3 Peta anomali tahanan jenis semu AB/2=500m, daerah panas bumi Lompio, Kab. Donggala, Sulawesi Tengah Gambar 9. Peta Anomali Tahanan jenis semu AB/2= 500 m PETA ANOMALI TAHANAN JENIS SEMU AB/2 =1000 m DAERAH PANAS BUMI LOMPIO KECAMATAN SIRENJA KABUPATEN DONGGALA PROVINSI SULAWESI TENGAH 9982000 SIBERA U Kelapa 9980000 mba ai Bo Sung Lende Kelapa Lompio Sun ga inta iB o nag 9978000 0 Ujuna 1000 2000 3000 4000 Kelapa Tambu Sibado 9976000 Su a ng Balintuma Cengkih Sun gai Alu gasa Kelapa i pe m To Kelapa Tanjungpadang 9974000 Dampalei Sipi Lente Sungai Dompu Cengkih KETERANGAN Kelapa > 250 Ohm-m Tompe Jonooge 100 Ohm-m - 250 Ohm-m 9972000 Boya 50 Ohm-m - 100 Ohm-m Kuala Tondo Ujungbou Panampai 9970000 Ombo Kuala Kontur tahanan jenis semu isum la S Kua ui Titik pengukuran geolistrik Ombo Mata air panas Kuala Werei O m bo 9968000 < 50 Ohm-m 500 Ku ala ala Ku Sikara Jalan raya, jalan desa 500 Ku ala 9966000 ala Ku M Sil ura sa We Sungai ale lo 812000 814000 816000 818000 820000 ro 810000 822000 824000 Gambar 3.5-5 Peta anomali tahanan jenis semu AB/2=1000m, daerah panas bumi Lompio, Kab. Donggala, Sulawesi Tengah Gambar 10. Peta Anomali Tahanan jenis semu AB/2= 1000 m Gambar 11. Peta Kompilasi Metode Terpadu, Lompio Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 33 Gambar 12. Model tentatif sistem panas bumi Lompio Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 34 PENGAWASAN EKSPLORASI DAN EKSPLOITASI LAPANGAN PANAS BUMI YANG TELAH BERPRODUKSI Oleh : Rina Wahyuningsih dan Kastiman Sitorus Subdirektorat Panas Bumi, Direktorat Inventarisasi Sumber Daya Mineral Sari Dalam UU No. 27 tahun 2003 Tentang Panas Bumi, pemerintah memantau pengembangan dan pengusahaan panas bumi melalui pembinaan dan pengawasan. Pemerintah melalui Departemen Energi dan Sumber Daya Mineral melakukan pembinaan dan pengawasan pengusahaan panas bumi yang terletak di lintas provinsi dan kontrak pengusahaan yang ada sebelum adanya undang-undang ini. Tugas fungsi pengawasan eksplorasi/eksploitasi panas bumi ada di Direktorat Inventarisasi Sumber Daya Mineral. Pengawasan ini merupakan kegiatan yang dilakukan setahun sekali dan hasil dari pengawasan akan menjadi bahan bagi pemerintah dalam membuat kebijakan dan perencanaan pengembangan panas bumi ke depan. Pengawasan ekplorasi/eksploitasi dilakukan di 7 lapangan panas bumi yang telah berproduksi yaitu Kamojang, Darajat, Wayang Windu, G. Salak, Dieng, Lahendong, dan Sibayak. Kegiatan eksplorasi di tujuh lapangan tersebut sudah selesai. Dari tujuh lapangan tersebut, umumnya mereka belum memanfaatkan potensi yang ada secara optimal. Saat ini telah ada komitmen beberapa pengembang untuk meningkatkan produksi listriknya. Permasalahan belum adanya standar harga uap dan listrik dari panas bumi yang berlaku di Indonesia merupakan kendala tersendiri dalam pengusahaan panas bumi untuk PLTP. Pengembangan lapangan panas bumi yang terletak di Jawa Barat umumnya telah dikelola dengan baik. Kamojang dan Darajat menghasilkan uap kering yang masing-masing telah berproduksi 140 MW dan 145 MW, saat ini telah merencanakan menambah kapasitas dengan mulai membangun unit PLTP baru. Kamojang sedang membangun unit-4 dengan kapasitas 60 MW yang akan dioperasikan sendiri oleh Pertamina dan akan beroperasi akhir 2006. Darajat sedang membangun Unit-3 dengan kapasitas 110 MW sebagai total project yang akan mulai beroperasi Oktober 2006. Wayang Windu akan menambah kapasitas produksinya dengan membangun Unit-2 110 MW yang direncanakan mulai beroperasi pada tahun 2007. Lapangan G. Salak sudah memproduksi 380 MW dari 6 unit PLTP dimana 3 unit dioperasikan PLN dan 3 unit terakhir merupakan total project. Perubahan status hutan di daerah konsesi G. Salak dari hutan lindung ke taman nasional merupakan kendala yang harus di atasi. Lapangan Dieng memproduksi 60 MW dari PLTP unit-1 yang dioperasikan oleh PT Geodipa Energi. Kendala yang ada di lapangan Dieng adalah masalah scaling silika yang sangat intensif terjadi di fasilitas penghasil uap dan fasilitas pembangkit. Hal ini mempengaruhi jumlah produksi uap dari sumur yang otomatis menurunkan kapasitas produksi listrik di pembangkit. Saat ini PLTP Dieng Unit-1 hanya mampu memproduksi 45 MW gross. Lapangan Lahendong memproduksi listrik 20 MW dari PLTP unit-1 yang dioperasikan oleh PLN. Harga jual uap panas bumi dari lapangan Lahendong (Rp.165/Kwh) jauh lebih kecil dari biaya operasional dan pemeliharaan (Rp300-350/Kwh). Pertamina sebagai pengelola lapangan ini harus memberikan subsidi yang diambil dari Kamojang. Kondisi seperti ini sangat tidak menarik investor yang ingin berinvestasi dibidang panas bumi. Lapangan Sibayak yang juga dikelola oleh Pertamina menghasilkan 2 MW dari PLTP Monoblok yang beroperasi sejak 1996. Kendala pengembangan lapangan Sibayak lebih disebabkan oleh permasalahan administratif yang melibatkan pihak yang akan membangun pembangkit. Pembaharuan kontrak terakhir menyebutkan bahwa 2 unit PLTP Sibayak dengan kapasitas 2X 5,1 MW akan selesai pada bulan Juli 2007. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 35 Pendahuluan Dengan berlakunya Undang Undang No. 27 tahun 2003 tentang Panas Bumi khususnya Pasal 42 maka pembinaan dan pengawasan terhadap pelaksanaan kontrak kerja sama pengusahaan pertambangan panas bumi yang ditanda tangani sebelum berlakunya undang-undang ini dialihkan kepada Pemerintah. Pemerintah melalui Direktorat Jenderal Geologi dan Sumber Daya Mineral (DJGSM) melakukan pembinaan dan pengawasan yang salah satunya adalah pengawasan eksplorasi/eksploitasi yang dilakukan oleh Direktorat Inventarisasi Sumber Daya Mineral (DIM). Pembinaan dan pengawasan ini bermaksud untuk mengetahui kondisi sesungguhnya di lapangan termasuk jumlah cadangan terbukti di kepala sumur, kendala yang dijumpai dalam eksplorasi/eksploitasi, rencana pengadaan fasilitas produksi termasuk rencana pengadaan turbin. Dengan pembinaan dan pengawasan ini diharapkan dapat terwujud kegiatan pengembangan panas bumi yang sesuai dengan standar eksplorasi/eksploitasi yang baku dengan hasil yang dapat dipertanggungjawabkan. Rencana pengembangan panas bumi di Indonesia tertuang dalam roadmap dengan target sebesar 6000 MW pada tahun 2020, bahkan telah dicanangkan dalam Pengelolaan Energi Nasional 2005 sebesar 9500 MW pada tahun 2025. Jika Pemerintah tidak mengetahui kenyataan dan kendala di lapangan, perencanaan tersebut tidak akan berarti sehingga target yang direncanakan tidak akan tercapai. Jadi, data pengawasan ini penting sebagai bahan masukan dalam penyusunan perencanaan baru, pemantauan kemajuan perencanaan, dan pembuatan kebijakan yang mendukung. Pengawasan administratif dan teknis eksplorasi/eksploitasi dilakukan minimal setahun sekali terhadap 7 lapangan panas bumi yang telah berproduksi, yaitu lapangan panas bumi Sibayak di Sumatera Utara, G. Salak Wayang Windu, Kamojang, dan Darajat di Jawa Barat, Dieng di Jawa Tengah, serta Lahendong di Sulawesi Utara. Dari hasil estimasi terakhir (Pokja Sibayak, 2000) didapatkan luas area terduga 2,5 km2 (±35 Mwe) dan terbukti adalah dan 23 km2 (±30 MWe). Area 1.5 km2 terindikasi sebagai zona asam diperkirakan 17 MWe, sedangkan out-flow zone 3-4 km2 sebesar 17 Mwe. Data sumur eksplorasi menunjukkan puncak reservoir Sibayak terdapat pada elevasi +225 m, temperatur 225-240ºC dengan permeabilitas mendatar lebih besar dari permeabilitas vertikal. Hasil kajian menyimpulkan bahwa potensi reservoir Sibayak adalah 18 Mwe untuk 30 tahun produksi. Fluida reservoir Sibayak dominasi air panas (20% uap) dengan salinity 0.19% berat dan kadar gas 0.72% berat. Cadangan uap di kepala sumur Sibayak setara dengan ≥15 MW. Produksi listrik di Sibayak dengan mengoperasikan turbin monoblok kapasitas 2 MWe (buatan Westinghouse tahun 1945) sejak tahun 1996. Aliran uap dipasok dari sumur SBY-5 dan limbah brine water diinjeksi ke sumur SBY-10. Turbin Monoblok ini sering rusak, dan beroperasi kembali sejak 14 September 2005 dengan kapasitas maksimal 1,6 MW pada tekanan masuk 6,5 bar, dan konsumsi uap ±26 ton/jam. Rencana pengembangan PLTP Sibayak oleh Pertamina dan PT Dizamatra Powerindo mengalami perubahan dari kontrak awal (tahun 1996) sebesar 4 X 11 MW menjadi 2 X 5,1 MW. Sesuai dengan adendum kontrak kerjasama bahwa PT Dizamatra Powerindo akan menyelesaikan PLTP 2 X 5,1 MWe pada bulan Juli 2007. Saat ini desain engineering proyek 2X5,1 MW telah diselesaikan oleh Pertamina, sedangkan konstruksi pemipaan diundur ke tahun 2006 berkaitan dengan mundurnya COD. Kemajuan yang sudah dilakukan oleh PT Dizamatra Powerindo baru menyelesaikan pembebasan lahan dan melakukan pengukuran geoteknik untuk lokasi pembangkit. Kendala teknis pengembangan lapangan Sibayak antara lain masalah medan yang sulit untuk perluasan wilayah eksploitasi. Selain itu perluasan wilayah ini juga terbentur dengan status lahan yang sekarang berupa taman nasional. Lapangan Panas Bumi Sibayak Lapangan panas bumi Sibayak terletak dalam wilayah Kabupaten Karo, Deli Serdang dan Langkat, Sumatera Utara yang merupakan Wilayah Kerja Pertambangan (WKP) Sibayak seluas 149.710 ha milik Pertamina. Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Lapangan Panas Bumi G. Salak Daerah konsesi panas bumi G. Salak seluas 10.000 ha adalah bagian dari WKP Cibeureum-Parabakti (milik Pertamina) seluas 102.879 ha di wilayah Kabupaten Bogor dan Sukabumi, Jawa Barat. 36 Kontrak pengembangan lapangan G. Salak antara Pertamina dan Unocal Geothermal of Indonesia (UGI) ditandatangani pada tahun 1982 dan dua kali mengalami amandemen. Amandemen yang terakhir (2002) memberikan kesempatan kepada UGI untuk memperpanjang hak pengembangan selama 1 x10 tahun dan akan berakhir tahun 2042. Zona prospek di lapangan G. Salak seluas 19 km2 dengan total potensi cadangan sebesar 595 MW. Reservoir G.Salak di dominasi air panas klorida netral (20% uap), temperatur 220-315oC dengan kandungan NCG 0,5-1,5% berat. Dari data sumur menunjukkan adanya zona permeabilitas tinggi yang berpotensi menghasilkan uap 30 MW setiap sumurnya. Decline reservoir G. Salak cukup besar yaitu 7 – 8% per tahun. Laju aliran uap sebesar 69,235 ton, air dari separasi 167,184 ton, dan kondensat 16,284 ton pada 6 unit PLTP. (6 X 55 MW). Saat ini PLTP Unit 1,2,3 yang diperasikan oleh PLN menambah kapasitas produksi menjadi 3 X 60 MW. Sedangkan produksi Unit 4,5,6 yang dioperasikan oleh UGI menjadi 3 X 65,6 MW. Total produksi listrik harian di G. Salak adalah 9,124 MWgh (4,340 MWgh dari Unit 1,2&3 dan 4,784 MWgh dari Unit 4,5&6). Kendala teknis dalam pengembangan lapangan G. Salak antara lain decline laju produksi sumur yang mencapai 7-8%/tahun sehingga harus di sediakan 2 make up well/tahun, termasuk scalling kalsit di lubang sumur, dan injeksi brine water. Perubahan status kehutanan di daerah konsesi G. Salak dari hutan lindung menjadi taman nasional merupakan kendala serius dalam pengembangan lapangan panas bumi G. Salak. Lapangan Panas Bumi Wayang Windu Daerah konsesi panas bumi di Wayang Windu seluas 14.400 ha adalah bagian dari WKP Pangalengan seluas 146.000 ha yang terletak di Kabupaten Bandung, Jawa Barat. Sejak November 2004, Star Energy menguasai 100% kepemilikan Magma Nusantara Ltd. (MNL) sebagai pengelola lapangan panas bumi Wayang Windu. Dari data ekplorasi yang dilakukan dari 1985-1997 dapat diidentifikasi potensi lapangan Wayang Windu sebesar 400 MW dari zona prospek seluas 22 km2. Di Wayang Windu 9 dari 12 sumur produksi menghasilkan uap kering, sisanya menghasilkan fluida 2 fasa (70% uap) dengan kapasitas 5-20 MW per sumur. Temperatur reservoir berkisar antara 250Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 310ºC, tekanan 35 bar, kandungan gas tak terkondensasi (NCG) ±1% berat. Cadangan uap tersedia di kepala sumur saat ini ±115 MW. Decline rate produksi sumur di Wayang Windu adalah 4%/tahun dan total decline sebesar 10% dihitung sejak dioperasikan PLTP. Sejak tahun 2000, lapangan Wayang Windu mengoperasikan satu unit pembangkit dengan kapasitas 110 MW. Saat ini produksi PLTP Wayang Windu Unit-1 sebesar 113 MW gross pada tekanan masuk turbin 10,2 bar, temperatur 181 ºC, dan konsumsi uap 7,2 ton/jam/MW. Rencana PLTP Wayang Windu Unit-2 110 MW belum direalisasikan sama sekali. Star Energy akan melaksanakan eksploitasi di zona prospek baru seluas 35 km2 di bagian utara. Untuk itu pada tahun 2005 dilakukan Survei Magnetoteluric dan program Simulasi Micro Earthquacke (MEQ). Operasi pengeboran sumur eksploitasi akan dimulai pada tahun 2006. PLTP Wayang Windu Unit2 ditargetkan dapat beroperasi pada tahun 2007. Kendala pengembangan Wayang Windu selama ini berupa kendala administratif yang disebabkan oleh perubahan-perubahan status kepemilikan lahan. Dengan melihat perkembangan saat ini, Star Energy menunjukkan komitmen yang lebih baik untuk segera merealisasikan Unit-2 yang tertunda. Kendala lain, yaitu ketidakpastian harga jual listrik PLTP Unit-2 ke pihak PLN. Lapangan Panas Bumi Kamojang Lapangan panas bumi Kamojang terletak di Kabupaten Garut, Jawa Barat merupakan WKP Kamojang-Darajat milik Pertamina seluas 154.318 ha. Kamojang merupakan lapangan tertua di Indonesia yang mulai dieksplorasi tahun 1926 Hasil studi geosain dan pemboran eksplorasi didapatkan zona prospek Kamojang seluas 21 km2 dengan cadangan mungkin 300 MW dan cadangan terbukti 260 MW. Reservoir Kamojang merupakan salah satu yang terbaik di dunia. Kandungan fluida dominasi uap (steam dominated reservoir), bertemperatur 230-245°C, tekanan 30-40 bar, kebasahan <1 %, TDS<8 ppm (SiO2<1 ppm), dan NCG <1 %. Produksi sumur eksploitasi di Kamojang berkisar 5-10 MW per sumur, dan penurunan produksi (decline) dari awal operasi tahun 1982 (23 tahun) kurang dari 1%. 37 Total potensi tercatat dikepala sumur sebesar 220 MWe. 11 tahun terhitung sejak pertama kali operasi (1994) sebesar ±5%. Saat ini di Kamojang telah dibangkitkan 3 unit PLTP yang dioperasikan oleh PLN yaitu Unit-1 (30 MW) beroperasi sejak 1982, sedangkan Unit-2 dan Unit-3 2X5,5 Mwe beroperasi sejak tahun 1987. Temperatur dan tekanan uap masuk turbin ketiga unit sebesar 161,9°C dan 6,5 bar. Untuk memasok uap ke 3 PLTP diperlukan 1.100 ton/jam yang diambil dari 22-24 dari 33 sumur produksi yang ada. Total sumur di Darajat berjumlah 30, 18 di antaranya adalah sumur produksi yang merupakan lubang besar (big hole) output ratarata per sumur sebesar 20 MW, bahkan sumur DRJ-21 menghasilkan uap kering dengan potensi ±40 MW. Rencana pengembangan PLTP Kamojang Unit-4 (kapasitas 60 Mwe) berjalan sesuai program. PLTP Unit-4 ini merupakan total project dimana Pertamina merupakan penyedia uap sekaligus operator pembangkit. 450 ton uap untuk PLTP Unit-4 (11 bar) sudah tersedia di kepala sumur. Front End Engineering Design (FEED) sudah diselesaikan, dan pelaksanaan Engineering Procurements and Construction (EPC) ditargetkan selesai diakhir tahun 2006. Sesuai kontrak, Unit-4 direncanakan beroperasi pada akhir tahun 2006. Pengembangan Kamojang Unit-5 (40-60 Mwe) sudah dimulai dengan melakukan pengeboran 2 sumur semi eksplorasi (lubang standar) pada tahun 2005. Dalam pengembangan Kamojang, baik secara teknis maupun administratif tidak menemui kendala yang berarti. Pengelolaan lapangan, lingkungan, dan hubungan dengan masyarakat dilakukan dengan sangat baik. Lapangan Panas Bumi Darajat Daerah konsesi panas bumi Darajat seluas 5.000 ha merupakan bagian WKP Kamojang-Darajat. Konsesi ini diberikan kepada Chevron/Texaco untuk dikembangkan melalui kontrak operasi bersama Pertamina tahun 1984. Chevron menunjuk Amoseas untuk menjadi operator lapangan Darajat yang sejak November 2004 menjadi Chevron Texaco Energy Indonesia (CTEI). Eksplorasi di Darajat selesai tahun 1988 dengan konfirmasi potensi uap di kepala sumur sebesar 70 MW. Dari zona prospek seluas ±14 km2 didapakan estimasi potensi lapangan di Darajat terdiri dari cadangan terduga 160 MW, cadangan mungkin 150 MW, dan cadangan terbukti 300 MW. Darajat adalah lapangan ke tiga terbesar di dunia dengan reservoir dominasi uap, bertekanan 35 bar, temperatur 245oC, dan kandungan NCG <1% berat. Dari hasil simulasi diperkirakan total decline selama Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 Lapangan Darajat memproduksi listrik dari PLTP Unit-1 sebesar 55 MWe yang dioperasikan oleh PLN dan Unit-2 yang merupakan total project dengan kapasitas awal 70 MW kemudian meningkat menjadi 90 MWe. PLTP Darajat sangat efisien dengan konsumsi uap rata-rata hanya 6,5 ton/jam/MW, bahkan Unit-2 dengan tekanan masuk turbin 13.3-16.3 bar mempunyai efisiensi lebih tinggi. Pada tahun 2004 ditanda tangani ESC antara Pertamina-CTEI dengan PLN untuk membangun PLTP Darajat Unit-3 110 MW. PLTP Unit-3 ini direncakan akan beroperasi secara komersial pada November 2006. Untuk memasok PLTP Unit-3, CTEI tidak melakukan pengeboran sumur eksploitasi tambahan karena cadangan uap di kepala sumur lapangan Darajat mencapai 320 MW, sedangkan yang dipakai baru 145 MWe. Saat ini sedang dilakukan kegiatan konstruksi untuk PLTP Darajat Unit-3. CTEI juga telah membuat perencanaan pengembangan PLTP Darajat Unit-4. Pada akhir tahun 2006 akan dilakukan pengeboran make up well sebagai bagian dari program pengembangan Unit-4 tersebut. Lapangan Panas Bumi Dieng Lapangan panas bumi Dieng terletak di dataran Tinggi Dieng, Kabupaten Banjarnegara dan Kabupaten Wonosobo, Jawa Tengah. Daerah konsesi Dieng seluas 107.353 ha merupakan WKP Dieng milik Pertamina. Hasil eksplorasi menyimpulkan bahwa lapangan Dieng terbagi atas 3 blok yaitu blok Merdada-Sileri, Sikidang-Sikunang dan Pakuwaja. Blok Merdada-Sileri merupakan yang terbaik untuk diproduksikan, sedangkan blok Sikidang-Sikunang fluida reservoarnya sangat asam dan kandungan gas H2S sangat tinggi. Permeabilitas blok Pakuwaja sangat rendah sehingga tidak direkomendasikan untuk diproduksi. Pengukuran di sumur menunjukkan fluida reservoir dominasi air (20% uap), temperatur 318-325oC dan tekanan 98-124 bar. Pengembangan intesif di Dieng tahun 19941997 (KOB HCE-Pertamina) berhasil 38 mendapatkan potensi di kepala sumur sebesar 192 MW. Lapangan Dieng memproduksi listrik dengan kapasitas awal terpasang 60 MW. Sejak dioperasikan secara komersial oleh PT Geodipa Energi tahun 2002, PLTP Dieng tidak pernah dapat membangkitkan dengan kapasitas penuh (akhir tahun 2005 sebesar 40 MWe gross). Hal ini disebabkan oleh banyaknya kendala terutama kendala teknis di lapangan. Adanya scalling di sumur dan pembangkit mengakibatkan turunnya pasokan uap dan performa turbin. Jarak sumur produksi ke pembangkit terlalu jauh sehingga terjadi penurunan kapasitas sekitar 2 MW dimusim hujan. Seringnya terjadi kerusakan pompa akibat scaling silika menyebabkan tingginya biaya operasi dan pemeliharaan. Produksi listrik sampai 8 Desember 2005 sebesar 316 GWH (melebihi target 300 GWH). Target produksi listrik untuk tahun 2006 hingga tahun 2007 adalah 320 GWH hingga 350 GWH, bahkan akan ditingkatkan sampai 400 GWH. Usaha-usaha yang akan dilakukan untuk mencapai target produksi listrik adalah workover sumur-sumur produksi dan reinjeksi, injeksi scalling inhibitor, meningkatkan fungsi peralatan agar pembangkit tidak terlalu sering shut-down. Kontrak antara Geodipa Energi dan Bumi Gas Energi untuk pengembangan PLTP Dieng Unit-2 dan Unit-3 kapasitas 2 x 60 MW telah ditandatangani pada tahun 2005. Kedua unit PLTP Dieng direncanakan beroperasi pada tahun 2007. Lapangan Panas Bumi Lahendong Lapangan panas bumi Lahendong merupakan bagian dari WKP LahendongTompaso milik Pertamina seluas 106.250 ha, terletak di Kota Tomohon, Sulawesi Utara. Dari hasil eksplorasi oleh Pertamina di lapangan Lahendong didapatkan potensi cadangan mungkin 150 MW dan terbukti 78 MW dengan zona prospek seluas 6 km2. Lahendong mempunyai reservoir dua fasa dengan kandungan uap 25%-75% uap, temperatur 250-330 oC, tekanan 70-150 Ksc, dan kandungan NCG <1% berat. Permeabilitas reservoir relatif kecil sehingga produksi tiap sumurnya ±5 MW. Potensi yang tersedia di kepala sumur sebesar 35 MW. Lapangan Lahendong memproduksi listrik 20 MW dari PLTP unit-1 yang dioperasikan oleh PLN sejak tahun 2001. Saat Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 PLTP Unit-1 hanya dapat dioperasikan pada 17 MW, akibat dari performa turbin mengalami gangguan. Rencana pengembangan di Lahendong adalah pembangunan PLTP Unit-2 dan Unit-3 kapasitas 2 X 20 MW. Untuk mensuplai unit-2 dan unit-3, Pertamina merencanakan akan mengebor 7 sumur produksi (LHD-17 s.d. LHD-23) yang telah dilaksanakan sejak Mei 2004 dan sekarang baru selesai 6 sumur. PLTP Lahendong Unit-2 direncanakan akan beroperasi pada tahun 2006/2007, sedangkan Unit-3 akan beroperasi tahun 2007. Harga jual uap panas bumi dari lapangan Lahendong sebesar Rp.165/Kwh jauh lebih kecil dari biaya operasional dan pemeliharaan (Rp300-350/Kwh). Pertamina sebagai pengelola lapangan harus memberikan subsidi yang diambil dari Kamojang. Kondisi seperti ini sangat tidak menarik investor yang ingin berinvestasi dibidang panas bumi. Kesimpulan 1. 2. 3. 4. 5. 6. 7. Kegiatan eksplorasi di lapangan Sibayak, G. Salak, Wayang Windu, Kamojang, Darajat, Dieng, dan Lahendong sudah selesai. Pengelolaan lapangan pada umumya sudah baik terutama lapangan yang terdapat di Jawa Barat. Kegiatan eksplorasi dan eksploitasi umumnya sudah dilakukan dengan standard prosedur yang memadai. Jika melihat potensi lapangan yang cukup besar, pemanfaatan ketujuh lapangan ini belum dilakukan dengan maksimal. Komitmen untuk pengembangan panas bumi telah ditunjukkan oleh beberapa pengembang dengan rencana penambahan produksi melalui pembangunan unit-unit pembangkit baru. Belum adanya standar harga uap dan listrik dari panas bumi yang memadai (menguntungkan) merupakan kendala tersendiri dalam pengusahaan PLTP di Indonesia. Belum jelasnya perimbangan penerimaan pusat dan daerah dari pendapatan pajak dan non pajak dapat menimbulkan kesan tidak adanya kontribusi pengusahaan panas bumi bagi daerah penghasil energi. Perubahan status hutan, dari hutan lindung ke taman nasional atau cagar alam dapat menghambat pengembangan lapangan panas bumi seperti yang terjadi di G. Salak dan Sibayak 39 Produksi (Mwe) Rencana Pengembangan (tahun operasi) 5 produksi 3 injeksi 2 2 X 5,1 MW (2007) Dominasi air (220-315°C, 35bar) 34 produksi 16 injeksi 380 - Dua fasa (250-310°C, 35 bar) 12 produksi 5 injeksi 110 1 X 110 MW (2007) Dominasi uap (250-245°C,30-40 bar) 33 produksi 5 injeksi 140 1 X 60 MW (2007) Darajat Dominasi uap (245°C, 35bar) 18 produksi 3 injeksi 145 1 x 110 MW (2006) Dieng Dominasi air (318-325°C, 96-124bar) 15 produksi 3 injeksi 60 2 X 60 MW (2007) Lahendong Dua fasa (250-330°C, 70-150bar) 7 produksi 3 injeksi 20 2 X 20 MW (2007) Lapangan Reservoir Sumur eksploitasi Sibayak Dominasi air (225-240°C, bar) G. Salak Wayang Windu Kamojang Pemaparan Hasil Kegiatan Survei Panas Bumi - 2005 40 PEMBORAN SUMUR LANDAIAN SUHU MM-1, LAPANGAN PANAS BUMI MARANA, KABUPATEN DONGGALA – SULAWESI TENGAH Oleh : F. Nanlohi, Z.Boegis, Dikdik R. SARI Sumur MM-1 merupakan sumur pertama yang dibor pada lapangan panas bumi Marana, Sulawesi Tengah. Sumber panas berasal dari sisa magma pembentuk batuan intrusi bawah permukaan, terekam sebagai anomali gravity yang tedapat di sebelah timurlaut manifestasi panas bumi Marana dan Masaingi. Litologi sumur landaian suhu MM-1 terdiri dari endapan aluvial (0-3 m) yang tidak mengalami ubahan hidrotermal, endapan rombakan batuan ubahan (3-39 m), dan batu pasir terubah (39-185 m). Sumur MM-1 miskin rekahan/struktur karena selama proses pemboraan hanya terjadi satu kali hilang sirkulasi sebagian pada kedalaman 22,5-25 m. Batuan dari kedalaman 39-185 m telah mengalami ubahan hidrotermal dengan intensitas ubahan sedang-kuat (SM/TM=25-60%) dicirikan oleh proses ubahan argilitisasi, piritisasi, silisifikasi/devitrifikasi dengan/tanpa gipsumisasi, anhidritisasi, kloritisasi dan zeolitisasi. Batuan dari permukaan hingga kedalaman 39 m terdiri dari endapan aluvial yang tidak terubah dan endapan rombakam batuan ubahan, kedua satuan batuan ini berfungsi sebagai lapisan penutup/overburden. Batu pasir terubah (39-60 m) termasuk dalam tipe ubahan argilik berfungsi sebagai batuan penudung panas (cap rock/clay cap). Batu pasir terubah dari kedalaman 60-185 m termasuk kedalam tipe ubahan phyllic sebagai zona transisi. Secara keseluruhan mineral ubahan yang terdapat pada sumur MM-1 terbentuk sebagai replacement dari mineral utama pembentuk batuan dan masa dasar/matrik dari semua jenis batuan yang terdapat di daerah ini. Sebagian kecil dari mineral ubahan tersebut terbentuk sebagai pengisi rekahan pada batuan(vein) dan pengisi rongga pada batuan (vug). Mineral ubahan tersebut berasal dari fluida bersifat netral dengan temperatur pembentukan relatif rendah (±100°C) hingga temperatur tinggi (±320°C). Pengukuran logging temperatur dilakukan sebanyak empat kali yaitu pada kedalaman 60 m, 104 m, 153 m dan pada kedalaman akhir, 185 m. Tiga pengukuran pertama gagal dilakukan karena sensor pada probe temperatur mengalami kerusakan. Logging temperatur pada kedalaman 185 m mencapai 104°C. PENDAHULUAN Sumur landaian suhu MM-1 terletak ± 40 Km di sebelah utara kota Palu sebagai ibukota propinsi Sulawesi Tengah. Secara geografis sumur MM-1 terletak pada posisi UTM : 50 812 994 E, 9935 138 N dengan ketinggian 57 m dpl. (Gb.1). Daerah panas bumi Marana sendiri merupakan daerah panas bumi non vulkanik, dimana sumber panas diduga berasal dari sisa magma yang terekam sebagai daerah anomali gravity. Anomali gravity ini ditemukan di bagian timur hingga himurlaut pemunculan manifestasi panas bumi Marana dan Masaingi, diduga sebagai batuan intrusi yang tidak muncul ke permukaan. Beberapa manifestasi panas bumi muncul di sekitar sungai Masaingi dan sungai Marana. Karena kenampakan mata air panas di daerah S.Masaingi mempunyai temperatur cukup tinggi (T air panas = 95°C) dengan tipe air panas klorida, maka dianggap pemunculan air panas berasal langsung dari reservoir ke permukaan dengan sesar normal Masaingi sebagai pengontrol pemunculannya ke permukaan. Dengan demikian pemboran sumur landaian suhu di daerah non vulkanik ini lebih diarahkan ke daerah sekitar S.Masaingi. HASIL PENYELIDIKAN TERDAHULU Stratigrafi daerah panas bumi Marana dibangun oleh enam satuan batuan yaitu batuan sekis hijau berumur Trias, granit gneis berumur Trias, granit berumur Tersier, batuan sedimen berumur Tersier Atas, batu gamping berumur kuarter dan endapan aluvial berumur Holosen. Struktur utama pengontrol pemunculan manifestasi panas bumi di daerah ini adalah struktur graben yang dibentuk oleh sesar normal Masaingi dan sesar normal Marana. Hasil penyelidikan gaya berat ditemukan anomali positif yang relatif tinggi (>5 mgal) dibanding sekitarnya yang nampak pada anomali sisa dan pada penampang gaya berat. Hal ini mengindikasikan adanya batuan intrusi di bawah permukaan di sebelah timurlaut daerah manifestasi panas bumi Marana dan Masaingi. Sisa magma dari batuan intrusi inilah yang dianggap sebagai sumber panas di daerah panas bumi Marana. Dari hasil penyelidikan geolistrik menunjukkan daerah prospek terdapat di sekitar manifestasi panas bumi Masaingi, yaitu pada lintasan E (E-1000 dan E2000) dan lintasan D (D-3000), di daerah ini batuan penutupnya adalah batuan sedimen (tebal rata-rata 200-650 m) terdapat pada kedalaman435-800 m. Di bawahnya ditapsirkan sebagai batuan intrusi pada kedalaman 500-800 m, cenderung lebih dalam ke arah selatan, mempunyai densitas rendah dibanding sekitarnya dan mempunyai supsetibilitas rendah dari hasil penyelidikan geomagnit dan mempunyai tahanan jenis sedang sampai tinggi. Luas daerah prospek ± 6 Km2 dengan potensi sebesar 24-40 MWe. HASIL PEMBORAN Kronologi Dan Konstruksi Sumur Pemboran sumur landaian suhu MM-1 diawali dengan tajak sumur memakai tricone bit (TB) 7 7/8”. Secara ringkas kronologi dan konstruksi sumur MM1 adalah sebagai berikut : Bor formasi pakai TB 7 7/8” dari permukaan sampai kedalaman 5,5 m, pasang casing pelindung dari permukaan sampai kedalaman 5,5 m. Bor formasi dari kedalaman 5,5 – 60 m, stop bor karena ada aliran air panas dari bawah permukaan mencapai T=48°C, debit = 4 liter/menit. Set dan sementing casing 4” di kedalaman 59,5 m. Lanjut bor dari kedalaman 60-185 m, stop bor karena selisih temperatur lumpur masuk/keluar mencapai 1019°C (Tmasuk/keluar = 30°-32°/42°-49°) dan ada aliran air panas dari bawah permukaan, setelah dimonitor selama 24 jam mencapai temperatur 95°C dan debit 317 liter/menit. Stop bor karena pompa lumpur/air tidak mampu menahan laju aliran air panas Hasil logging pada kedalaman 185 m, temperatur maksimum 104°C . GEOLOGI SUMUR Stratigrafi sumur MM-1 disusun oleh endapan aluvial (0-3 m), endapan rombakan batuan ubahan (3-39 m), batu pasir terubah (39-185 m). Endapan Aluvial, terdiri dari endapan sungai, terutama endapan sungai Masaingi yang terdiri dari batuan lepas dari berbagai jenis batuan dengan ukuran butir bervariasi dari lumpur hingga bongkah. Terdiri dari batuan metamorf (sekis), granit, granodiorit, diorit, sebagian dari komponen batuan tidak mengalami ubahan hidrotermal. Endapan Rombakan Batuan Ubahan, terdapat pada kedalaman 3-39 m, dengan ketebalan ± 36 m, terdiri dari batuan lepas dengan komponen sekis, granit, granodiorit, diorit yang telah mengalami ubahan hidrotermal dengan intensitas sedang hingga kuat. Sumber asal dari batuan tidak diketahui, karena penyebarannya tidak ditemukan di permukaan. Batu Pasir Terubah terdapat pada kedalaman 39 – 185 m, satuan batu pasir ini mendominasi hampir seluruh batuan yang terdapat pada sumur MM-1. Satuan batu pasir terdiri dari (bawah ke atas) konglomerat polimik, batu pasir berukuran sangat kasar sampai sangat halus serta lanau/silt. Ukuran butir ini bergradasi dari sangat halus pada bagian atas hingga sangat kasar pada bagian bawah dan lapisan yang paling bawah adalah konglomerat polimik. Pada batuan ditemukan struktur sedimen berupa laminasi sejajar (parallel lamination), laminasi silang-siur (cross lamination) dan perlapisan bersusun (cross bedding). Terjadi perulangan perlapisan batuan sedimen ini hingga lebih dari 10 sekuen perlapisan. Melihat struktur sedimen tersebut di atas, dapat diperkirakan pembentukan atau lingkungan pembentukan batuan sedimen ini adalah lingkungan laut dalam atau sebagai batuan sedimen turbidit. Pada sumur MM-1 gejala adanya struktur geologi hanya ditandai oleh adanya sirkulasi sebagian yang terjadi pada kedalaman 22.5 – 25 m, kemungkinan hanya merupakan struktur minor atau rekahan permukaan. MINERAL UBAHAN Jenis, Intensitas dan Tipe Ubahan Secara keseluruhan kehadiran mineral ubahan dari kedalaman 39 – 185 m dicirikan oleh adanya proses argilitisasi, piritisasi, oksidasi, silisifikasi, divitrifikasi dengan/tanpa kerbonatisasi, kloritisasi, anhidritisasi, gisumnisasi, zeolitisasi dan epidotisasi. Jenis mineral ubahan yang ditemukan pada sumur MM-1 umumnya terbentuk sebagai replacement dari mineral utama pembentuk batuan dan matrik/masa dasar batuan, sebagian kecil sebagai vein dan vug. Mineral-mineral tersebut adalah mineral lempung (Cl), Kalsit /Karbonat (Ca), Klorit (Ch), Pirit (Py), Oksida Besi (IO), Kuarsa Sekunder (SQ), Anhidrit (An), Gipsum (Gy), Ilit (Il), Zeolit (Ze), dan Epidot (Ep). Kecuali mineral lempung, mineral-mineral tersebut terdapat dalam jumlah relatif sedikit hingga sedang. Batuan dari kedalaman 39 m hingga kedalaman 185 m umumnya telah terubah dengan intensitas ubahan sedang sampai kuat (SM/TM=2560%). Tipe ubahan dapat dipisahkan menjadi : Batuan dari dari kedalaman 0-39 m merupakan tanah penutup atau Overburden, batuan dari kedalaman 39-60 m adalah batu pasir terubah dengan tipe ubahan Argilik, berfungsi sebagai batuan penudung panas (cap rock/clay cap). Batuan dari kedalaman 60-185 m adalah batu pasir terubah dengan tipe ubahan Phyllic, sebagai lapisan transisi. PEMBAHASAN Stratigrafi sumur landaian suhu sumur MM-1 dibangun oleh endapan aluvial, endapan rombakan batuan ubahan dan batu pasir terubah. Selama pemboran hanya terjadi satu kali hilang sirkulasi sebagian yaitu pada kedalaman 22.5 – 25.6 m (PLC = 10 lpm), dari kejadian PLC dapat diperkirakan bahwa terdapat struktur geologi berupa rekahan pada kedalaman dangkal, kemungkinan bukan akibat struktur sesar. Secara keseluruhan batuan telah mengalami ubahan hidrotermal dengan intensitas sedang – kuat, (SM/TM = 25 – 60%). Mineral ubahan hidrotermal yang terdapat pada sumur MM-1 umumnya terbentuk sebagai hasil replacement mineral utama pembentuk batuan seperti plagioklas, feldspar dan masa dasar/matrik. Mineral ubahan hidrotermal yang ditemukan di sumur MM-1 adalah mineral lempung, pirit, oksidasi besi, kuarsa sekunder, anhidrit, gypsum, zeolit dan epidot. Mineral lempung terdiri dari mineral lempung yang terbentuk pada temperatur relatif rendah, seperti montmorilonit dan smektit, kemungkinan terbentuk pada temperatatur rendah antara 100-200°C (Lawless, 1994) lebih dalam lagi ditemukan ilit sebagai mineral lempung yang terbentuk pada temperatur relatif tinggi, di atas 220°C (Browne, 1993), dapat mencapai 310°C. Pirit, kuarsa sekunder dan oksida besi terdapat sebagai replacement dari mineral utama dan masadasar/matrik pada batuan, sebagian kecil sebagai vein dan vug. Pirit dapat hadir hingga temperatur lebih kecil dari 240ºC. Kuarsa sekunder dapat hadir pada temperatur antara 150 – 330ºC, di Cetro Priesto > 100ºC di Pilipina > 180ºC. Jika tekanan rendah kuarsa sekunder diendapkan dari hasil pendinginan fluida (Lawless, 1994). Yang menarik dari hasil sumur MM-1 adalah terdapatnya mineral zeolit dalam jumlah relatif besar. Pembentukan zeolit karena replacement mineral utama dan masadasar/matrik pada batuan. Menurut Browne(1993), pembentukan zeolit sangat bergantung pada tempratur oleh kerena itu mineral ini sangat berguna sebagai penunjuk tempratur. Zeolit dapat terbentuk pada temperatur rendah (< 110ºC) ditemukan pada lapangan panas bumi Iceland, diantara mineral-mineral zeolit ada yang terbentuk pada tempratur tinggi. Untuk zeolit jenis wairakit dapat mengindikasikan adanya boiling dan jenis fluida netral dengan tempratur pembentukan bervariasi dari 180ºC hingga mencapai 320ºC (Lawless,1994). Untuk zeolit jenis laumontit dapat menunjukkan permeabilitas rendah dan tempratur pembentukan antara 140 – 280ºC (Pilipina), 110 – 230ºC (Yelow stone), 100 – 200ºC (Jepang) dan lapangan panas bumi lainnya. Kehadiran epidot mulai dari kedalaman 101 – 185 m terbentuk sebagai replacement mineral utama dan masadasar/matrik. Sebagai replacement temperatur pembentukkannya antara 230 – 250ºC (Lawless, 1994). Sebagai vein dan vug, epidot tidak ditemukan di sumur MM-1, dibanding dengan hasil logging temperatur pada sumur MM-1 (maksimum 104ºC) maka kehadiran epidot disini sebagai fosil hidrotermal. Setidaknya pada masa lampau pernah terjadi fluida panas bumi bertemperatur antara 230250°C pada kedalaman 101 – 185ºC sehingga membentuk epidot. Dengan demikian dalam perkembangannya hingga kini, telah terjadi cooling down/pendinginan fluida hingga mencapai 104ºC. Dari kehadiran mineral ubahan pada sumur MM-1 dapat ditarik kesimpulan bahwa hampir keseluruhan mineral ubahan merupakan fosil hidrotermal yang terbentuk oleh fluida hidrotermal bersifat netral dengan temperatur pembentukan mineral relatif bervariasi dari rendah (100ºC) hingga sangat tinggi (320ºC). Dengan demikian pengeboran sumur MM-1 telah menembus zona “up flow”. Batuan dari permukaan hingga kedalaman 3 m adalah endapan alluvial berfungsi sebagai lapisan penutup/overburden, batuan dari kedalaman 3– 39 m adalah endapan rombakan batuan ubahan, sebagai lapisan penutup/overburden. Batuan dari kedalaman 39-60 m adalah batupasir terubah berfungsi sebagai batuan penudung panas atau cap rock/clay cap dengan tipe ubahan argilik sedangkan batuan dari kedalaman 60 – 185 m adalah batupasir terubah berfungsi sebagai lapisan transisi dengan tipe ubahan phyllic. KESIMPULAN Dari hasil pembahasan analisa batuan sumur landaian suhu sumur MM-1, lapangan panas bumi Marana – Masaingi, Kabupaten Donggala Sulawesi Tengah maka dapat disimpulkan sebagai berikut : Litologi sumur MM-1 terdiri dari ; Endapan alluvial (0-3 m), endapan rombakan batuan ubahan (3-39 m), dan batu pasir terubah (39-185 m), Struktur geologi hanya dicirikan oleh terjadinya hilang sirkulasi sebagian (PLC) pada kedalaman 22.50-25 m, mencirikan adanya rekahan pada batuan. Batuan dari kedalaman 0-39 m belum mengalami ubahan hidrotermal dan bersifat sebagai lapisan penutup atau overburden. Dari kedalaman 39 – 60 m adalah batupasir terubah dengan tipe ubahan argilic berfungsi sebagai batuan penudung panas (cap rock/clay cap). Batuan dari kedalaman 60 – 185 m adalah batupasir terubah dengan tipe ubahan phyllic sebagai lapisan transisi. Tim Survey Terpadu, 2004, Laporan Penyelidikan Terpadu Daerah Panas Bumi Marana, Kab. Donggala, Sulawesi Tengah Hampir keseluruhan mineral ubahan terbentuk sebagai replacement, sedikit vein dan vug dan terbentuk oleh fluida bersifat netral dengan temperatur pembentukkan relatif bervariasi dari rendah (±100°C) hingga sangat tinggi (±320°C). Tim Pemboran Landaian Suhu, 2004, Laporan Kegiatan Pemboran Landaian Suhu, Daerah Panas Bumi Mutubusa - Sokoria, Kabupaten Ende, Nusa Tenggara Timur Selama tiga tahapan pengukuran logging temperatur, yaitu pada kedalaman 104 m , 153 m dan 185 m sensor pada probe temperatur mengalami gangguan, sehingga pengukuran logging temperatur gagal, hanya pengukuran logging temperatur pada kedalaman 185 m dianggap berhasil dengan temperatur maksimum yang terukur 104ºC. Pemboran sumur landaian suhu MM-I telah menembus zona ‘up flow” dicirikan dengan adanya aliran airpanas dari dalam sumur dengan tempratur mencapai 95 ºC dengan debit air 317 liter/menit. DAFTAR PUSTAKA Browne, P.R.L. and Ellis, AJ. 1970, The Ohaki Broadlands Hydrothermal Area, New Zealand; Mineralogy and Associated Geochemistry , American Journal of Science 269: 97 – 131 p Browne, P.R.L., 1970, Hydrothermal Alteration as an aid in investigating Geothermal fields. Geoth. Special issue --------, 1993, Hydrothermal Alteration and Geothermal System, Lecture of geothermal student, University of Auckland, NZ --------, 1994, An introduction to Hydrothermal Alteration, Geothermal System and Technology Course, 15 Augustus – 2 Sept 1994, Pertamina in Cooperation with Uniservices of University of Auckland and Yayasan Patra Cendekia, Cirebon, Jawa barat Sitorus, K., Fredy, N (2000) Subsurface Geology of the Mataloko Shallow Well (MTL–01), the Mataloko Geothermal Field , Ngada – NTT, Flores – Indonesia. IAVCEI ( 18 –22 July 2000), Bali – Indonesia. Nanlohy, F., Sitorus, K., Kasbani, Dwipa, S and Simanjuntak, J. (2002). Sub surface geology of the Mataloko geothermal field, deduced from MTL –01 and MTL-2 wells, Central Flores, East Nusatenggara, Indonesia. Special Publication : Indonesia – Japan Geothermal Exploration Project in Flores Island, p 335 – 345. Tim Pemboran Landaian Suhu, 2003, Laporan Kegiatan Pemboran Landaian Suhu, Daerah Panas Bumi Werang, Kabupaten Manggarai, Nusa Tenggara Timur. Gb.1 Peta Lokasi Sumur MM-1. Gb. 2 Komposit log Sumur Landaian Suhu MM-1, Lapangan P_anas Bumi Marana, Kabupaten Donggala, Sulawesi Tengah PEMBORAN SUMUR LANDAIAN SUHU MM-2, LAPANGAN PANAS BUMI MARANA, KABUPATEN DONGGALA – SULAWESI TENGAH Oleh : F. Nanlohi, Z.Boegis, Dikdik R. SARI Sumur MM-2 merupakan sumur kedua yang dibor pada lapangan panas bumi Marana, Sulawesi Tengah. Seperti halnya sumur MM-1, sumber panas berasal dari sisa magma yang diduga sebagai batuan intrusi yang tidak muncul ke permukaan, terekam sebagai daerah anomali gravity yang tedapat di sebelah timurlaut manifestasi panas bumi Marana dan Masaingi. Litologi sumur landaian suhu MM-2 terdiri dari endapan aluvial (0-8 m) yang tidak mengalami ubahan hidrotermal, endapan rombakan batuan ubahan (8-217 m), dan batu pasir terubah (217-250 m). Sumur MM-2 miskin rekahan/struktur karena tidak terjadi hilang sirkulasi selama proses pemboran Batuan dari kedalaman 217-250 m telah mengalami ubahan hidrotermal dengan intensitas ubahan sedang-kuat (SM/TM=45-55%) dicirikan oleh proses ubahan argilitisasi, piritisasi, silisifikasi/devitrifikasi dengan/tanpa, anhidritisasi, kloritisasi dan zeolitisasi. Batuan dari permukaan hingga kedalaman 217 m terdiri dari endapan aluvial yang tidak terubah dan endapan rombakam batuan ubahan, kedua satuan batuan ini berfungsi sebagai lapisan penutup/overburden. Batu pasir terubah (217-235 m) termasuk dalam tipe ubahan argilik berfungsi sebagai batuan penudung panas (cap rock/clay cap). Batu pasir terubah dari kedalaman 235-250 m termasuk kedalam tipe ubahan phyllic sebagai zona transisi. Secara keseluruhan mineral ubahan yang terdapat pada sumur MM-2 terbentuk sebagai replacement dari mineral utama pembentuk batuan dan masa dasar/matrik dari semua jenis batuan yang terdapat di daerah ini. Sebagian kecil terbentuk sebagai pengisi rekahan pada batuan(vein) dan pengisi rongga pada batuan (vug). Mineral ubahan tersebut berasal dari fluida bersifat netral dengan temperatur pembentukan relatif rendah (±100°C) hingga temperatur tinggi (±320°C). PENDAHULUAN Sumur landaian suhu MM-2 merupakan sumur dangkal kedua yang dibor di lapangan panas bumi Marana, Kabupaten Donggala, Sulawesi Tengah. Sumur MM-2 ini terletak ± 1 Km di sebelah baratbaratlaut dari sumur MM-1. Sumur landaian suhu MM-2 terletak pada posisi 119o 47’ 54,6’’ Bujur Timur dan 00o 35’ 1,5” Lintang selatan. atau pada posisi koordinat UTM 811510 E dan 9935400 N dengan ketinggian ± 25 m di atas permukaan laut (Gb. 1). Lokasi sumur MM-2 ditempatkan pada lembah graben yang terbentuk oleh sesar normal Marana dan Masaingi. Di bagian timurlaut dari lembah graben atau daerah manifestasi panas bumi Marana dan Masaingi ini ditemukan anomali gravity yang ditapsirkan sebagai batuan intrusi yang tidak muncul ke permukaan. Penempatan lokasi sumur MM-2 ini diharapkan akan mendapatkan hasil yang lebih baik dibanding sumur MM-1, yaitu mendapatkan panas dari bawah permukaan, kondisi geologi bawah permukaan dan pengaruh ubahan hidrotermal terhadap batuan. Diharapkan hasil ini dapat menentukan daerah up flow, temperatur pembentukan mineral ubahan, jenis fluida yang mempengaruhi pembentukan mineral ubahan dan informasi lainnya dari sumur MM-2. Ternyata pada sumur MM-2 ini tidak terjadi aliran air panas dari bawah permukaan, tetapi hasil logging terakhir menunjukkan ada gejala terdapatnya lonjakan temperatur logging mulai dari kedalaman 217 m hingga 250 m, yang mencirikan adanya anomali gradient thermal. HASIL PENYELIDIKAN TERDAHULU Penyelidikan terdahulu yang paling akhir dan penting adalah hasil pemboran sumur MM-1 terletak di sebelah tenggara sumur MM-2. Dari sumur MM-1 dapat dipisahkan menjadi tiga satuan batuan yaitu (dari atas/muda ke bawah/tua) : endapan aluvial (0-3 m) dan endapan rombakan batuan ubahan (3-39 m) keduanya sebagai lapisan penutup atau overburden. Selanjutnya adalah satuan batu pasir terubah pada kedalaman 39-60 m dengan tipe ubahan argilik, sebagai lapisan penudung panas (cap rock/clay cap) dan batu pasir terubah dari kedalaman 60-185 m sebagai lapisan transisi dengan tipe ubahan phyllic. HASIL PEMBORAN PEMBORAN DAN KONSTRUKSI SUMUR Pemboran diawali dengan tajak sumur memakai TB 7 7/8”. Proses pemboran dan konstruksi sumur adalah sebagai berikut : Bor formasi dari permukaan hingga kedalaman 5,5 meter, pasang casing pelindung 6” dari permukaan sampai kedalaman 5,5 m. Bor formasi pakai TB 5 5/8” dari kedalaman 5,5- 95 m, sirkulasi bersihkan lubang, masuk casing 4” sampai kedalaman 94 m, semen casing dan tunggu semen kering. Lanjut bor formasi hingga kedalaman 250 m. Selama pemboran telah dilakukan beberapa kali semen sumbat karena formasi batuan runtuh dan selama proses pemboran beberapa kali terhenti karena ganti pahat/bit, perbaikan kerusakan-kerusakan kecil pada mesin bor, hidrolik, spindel dan kerusakan kecil lainnya pada perangkat bor. GEOLOGI SUMUR Stratigrafi sumur MM-1 disusun oleh endapan aluvial (0-8 m), endapan rombakan batuan ubahan (8-217 m), batu pasir (217-250 m). Selengkapnya dari masing-masing satuan batuan ini adalah sebagai berikut (Gb. 2 ) : Endapan Aluvial, terdiri dari endapan pantai terdiri dari batuan lepas dari berbagai jenis batuan dengan ukuran butir bervariasi dari lumpur hingga bongkah. Terdiri dari batuan metamorf, granit, granodiorit, diorit. Batuan tidak mengalami ubahan hidrotermal. Endapan Rombakan Batuan Ubahan, terdiri dari batuan lepas dengan komponen sekis, granit, granodiorit, diorit yang telah mengalami ubahan hidrotermal dengan intensitas sedang hingga kuat. Endapan rombakan batuan ubahan ini terdapat mulai dari kedalaman 8-217 m, ditemukan dalam jumlah relatif banyak mendominasi sumur MM-2 yaitu setebal 209 m. Sumber asal dari batuan tidak diketahui, karena penyebarannya tidak ditemukan di permukaan. Batu Pasir Terubah terdapat pada kedalaman 217-250 m, satuan batu pasir yang terdapat pada sumur MM-2 ini ditemukan dalam jumlah relatif sedikit (ketebalan 33 m) dibanding yang terdapat pada sumur MM-1. Sama seperti yang ditemukan pada sumur MM-1, satuan batu pasir ini terdiri dari (bawah ke atas) konglomerat polimik, batu pasir berukuran sangat kasar sampai sangat halus serta lanau/silt. Ukuran butir atas hingga sangat kasar pada bagian bawah dan lapisan yang paling bawah adalah polimik. Satuan batu Ubahan hidrotermal pada batuan hanya terdapat pada kedalaman 217-250 m, yaitu pada batu pasir dengan intensitas ubahan dari sedang hingga kuat (SM/TM = 45-55%). ini bergradasi dari sangat halus pada bagian konglomerat Jenis mineral ubahan yang ditemukan pada sumur MM-2 kedalaman 217-250 m : Mineral Lempung (Cl), Klorit (Ch), Klorit (Ch), Pirit (Py), Oksida besi (IO), Kuarsa sekunder (SQ), Anhidrit (An) dan Zeolit (Ze). pasir terbentuk pada lingkungan laut dalam. Batuan dari permukaan hingga kedalaman 8 m terdiri dari endapan aluvial yang belum mengalami ubahan hidrotermal, dapat digolongkan sebagai lapisan penutup atau Overburden. Batuan dari kedalaman 8 m hingga 217 m terdiri dari endapan rombakan batuan ubahan, dapat dikatakan sebagai endapan aluvial sehingga digolongkan sebagai lapisan penutup atau overburden Gejala struktur geologi tidak ditemukan pada sumur MM-2 ini, karena selama berlangsungnya proses pemboran tidak terjadi hilang sirkulasi sebagian (PLC) maupun total (TLC), sehingga dapat dikatakan bahwa sumur MM-2 ini miskin rekahan/struktur. Batu pasir terubah dari kedalaman 217 m hingga 250 m dapat dipisahkan menjadi : - Dari kedalaman 217-235 m dapat digolongkan dalam tipe ubahan Argilik berfungsi sebagai lapisan penudung panas (cap rock/clay cap) dan - Dari kedalaman 235-250 m termasuk dalam tipe ubahan Phyllic sebagai zona transisi dari tipe argilik ke tipe propilitik ( zona reservoir ). UBAHAN HIDROTERMAL Pengukuran Logging Temperatur Jenis, Intensitas dan Tipe Ubahan Secara keseluruhan kehadiran mineral ubahan pada sumur landaian suhu MM-2 dapat dipisahkan menjadi : Mineral ubahan pada rombakan batuan ubahan : Terdapat mulai kedalaman 8 m hingga 217 m merupakan batuan lepas (unconsolidated). Intensitas ubahan dari atas hingga ke bawah hampir sama yaitu dari ubahan dengan intensitas sedang hingga kuat. Mineral ubahan terdiri dari sedikit mineral lempung, klorit, pirit, oksida besi, kuarsa sekunder, Anhidrit, ilit, zeolit dan epidot. Batuan ubahan pada kedalaman 8-217 m ini dianggap sebagai lapisan penutup atau Overburden. Mineral ubahan pada batu pasir : Terdiri dari batu pasir yang terubah (217-250 m), dicirikan oleh adanya proses argilitisasi, piritisasi, oksidasi, silisifikasi/divitrifikasi dengan/tanpa kloritisasi, anhidritisasi, dan zeolitisasi. Pengukuran logging temperatur pada sumur MM2 dilakukan sebanyak tiga kali yaitu masingmasing pada kedalaman 95 m, 170 m dan 250 m (Gb. 2). Hasil pengukuran dan pengamatan logging temperatur pada sumur landaian suhu MM-2 di kedalaman 95 m dan 170 m belum menunjukkan adanya peningkatan temperatur sesuai dengan pertambahan kedalaman sumur, karena kenaikan temperatur pada kedalaman tersebut sangat kecil. Sedangkan pengukuran logging pada kedalaman 250 m menunjukkan trend yang meningkat sebesar ± 9° dalam 250 m ( 29°C di permukaan dan 38° di 250 m ). PEMBAHASAN Stratigrafi sumur landaian suhu sumur MM-2 dibangun oleh endapan aluvial, endapan rombakan batuan ubahan dan batu pasir. Endapan rombakan batuan ubahan, merupakan batuan lepas (unconsolidated) yang terdiri dari berbagai jenis batuan seperti batuan metamorf, granit, granodiorit, andesit dan tufa. Struktur sedimen berupa paralel laminasi, graded bedding, cross laminasi mencirikan endapan terbentuk pada lingkungan laut dalam. Selama pelaksanaan pengeboran tidak terjadi hilang sirkulasi sebagian (PLC) atau hilang sirkulasi total (TLC), sehingga dapat dikatakan bahwa sumur MM-2 tidak memotong zona rekahan akibat struktur. Batuan dari permukaan hingga kedalaman 8 m adalah endapan aluvial yang tidak mengalami ubahan hidrotermal; batuan dari kedalaman 8-217 m merupakan endapan rombakan batuan ubahan, sehingga kedua satuan batuan tersebut dapat digolongkan sebagai lapisan penutup atau Overburden. Batuan dari kedalaman 217-235 m adalah batu pasir terubah dengan intensitas sedang hingga kuat (SM/TM=45-55%) termasuk tipe ubahan Argilik berfungsi sebagai batuan penudung panas (cap rock/clay cap). Sedangkan batuan pada kedalaman 235-250 m adalah batu pasir terubah dengan intensitas ubahan kuat (SM/TM=50%), termasuk tipe ubahan Phyllic atau sebagai zona transisi dari tipe argilik ke tipe propilitik (zona reservoir) Mineral ubahan hidrotermal yang terdapat pada sumur MM-2 umumnya terbentuk sebagai hasil replacement mineral utama pembentuk batuan seperti plagioklas, feldspar dan masa dasar/matrik, sebagian kecil sebagai urat-urat halus pengisi rekahan pada batuan dan sebagai pengisi rongga pada batuan (vug). Mineral ubahan hidrotermal yang umum ditemukan di sumur MM-2 adalah mineral lempung, pirit, oksidasi besi, kuarsa sekunder, zeolit, sedikit anhidrit dan klorit. Mineral lempung terdiri dari yang terbentuk pada temperatur relatif rendah, seperti montmorilonit dan smektit (100-180°C), lebih dalam lagi ditemukan ilit sebagai mineral lempung yang terbentuk pada tempratur relatif tinggi (210310°C, Browne, 1993). Untuk sumur MM-2, smektit diduga terbentuk pada temperatur relatif rendah, dan kehadiran smektit saat ini adalah sebagai fosil hidrotermal, karena tidak sesuai dengan temperatur aktual hasil pengukuran logging temperatur. Hasil analisis pima menunjukkan kehadiran mineral ilit dalam jumlah relatif sedikit. Pirit, kuarsa sekunder dan oksida besi terdapat sebagai replacement dari mineral utama dan masadasar/matrik pada batuan, sebagian kecil sebagai vein dan vug. Pirit dapat hadir hingga tempratur lebih kecil dari 240ºC. Kuarsa sekunder dapat hadir pada tempratur antara 150 – 330ºC, di Cetro Priesto > 100ºC di Piliphina > 180ºC. Jika tekanan rendah kuarsa sekunder diendapkan dari hasil pendinginan fluida (Lawless, 1994). Mineral zeolit terdapat dalam jumlah relatif besar (± 15% dari total mineral ubahan pada batuan). Pembentukan zeolit karena replacement mineral utama dan masadasar/matrik pada batuan. Zeolit dapat terbentuk pada temperatur rendah (< 110ºC) ditemukan pada lapangan panas bumi Iceland, dan mineral-mineral zeolit ada yang terbentuk pada temperatur tinggi (dapat mencapai 280°C(Lawless,1994). Pembentukan zeolit pada sumur MM-2 mengindikasikan terbentuk pada temperatur sedang hingga tinggi dengan jenis fluida adalah dominasi air panas (water dominated system). Hasil analisis pima juga ditemukan mineral ubahan palygorskite terbentuk dari magnesium silikat, pembentukannya berasosiasi dengan pergerakan struktur sesar (@2001 Mineral data publishing, version 1,2 yang diambil dari internet), temperatur pembentukkan mineral ini tidak lebih dari 250°C. Dari kehadiran mineral ubahan pada sumur MM-2 dapat ditarik kesimpulan bahwa hampir keseluruhan mineral ubahan merupakan fosil hidrotermal yang terbentuk pada fluida yang bersifat netral dengan temperatur pembentukan relatif bervariasi dari rendah (100ºC) hingga sangat tinggi (320ºC). Dapat ditapsirkan bahwa selama pembentukan mineral-mineral ubahan tersebut hingga saat ini telah terjadi penurunan temperatur atau terjadi cooling down. KESIMPULAN Dari hasil pembahasan sumur landaian suhu MM2 lapangan panas bumi Marana, Kabupaten Donggala, dapat disimpulkan sebagai berikut : ¾ Stratigrafi sumur MM-2 disusun oleh endapan aluvial (0-8 m), endapan rombakan batuan ubahan (8-217 m) dan batu pasir terubah (217250 m). Selama proses pengeboran tidak ada indikasi terdapatnya rekahan pada batuan sebagai suatu struktur geologi. ¾ Batuan dari permukaan hingga kedalaman 8 m belum mengalami ubahan hidrotermal berfungsi sebagai lapisan penutup atau Overburden. Batuan dari kedalaman 8-217 m merupakan batuan lepas yang juga berfungsi sebagai lapisan penutup atau Overburden. Batuan dari kedalaman 217-235 m telah mengalami ubahan hidrotermal dengan intensitas sedang-kuat berfungsi sebagai batuan penudung panas (cap rock/clay cap). Batuan dario kedalaman 235250 m adalah lapisan transisi dengan tipe ubahan Phyllic. ¾ Dari kehadiran mineral ubahan pada sumur MM-2 dapat ditarik kesimpulan bahwa hampir keseluruhan mineral ubahan merupakan fosil hidrotermal yang terbentuk oleh fluida yang bersifat netral dengan temperatur pembentukan relatif bervariasi dari rendah (100ºC) hingga sangat tinggi (320ºC). Telah terjadi penurunan temperatur atau terjadi cooling down sejak pembentukkan mineral ubahan hingga saat ini. DAFTAR PUSTAKA Browne, P.R.L. and Ellis, AJ. 1970, The Ohaki Broadlands Hydrothermal Area, New Zealand; Mineralogy and Associated Geochemistry , American Journal of Science 269: 97 – 131 p Browne, P.R.L., 1970, Hydrothermal Alteration as an aid in investigating Geothermal fields. Geoth. Special issue --------, 1993, Hydrothermal Alteration and Geothermal System, Lecture of geothermal student, University of Auckland, NZ --------, 1994, An introduction to Hydrothermal Alteration, Geothermal System and Technology Course, 15 Augustus – 2 Sept 1994, Pertamina in Cooperation with Uniservices of University of Auckland and Yayasan Patra Cendekia, Cirebon, Jawa barat Sitorus, K., Fredy, N (2000) Subsurface Geology of the Mataloko Shallow Well (MTL–01), the Mataloko Geothermal Field , Ngada – NTT, Flores – Indonesia. IAVCEI ( 18 –22 July 2000), Bali – Indonesia. Nanlohy, F., Sitorus, K., Kasbani, Dwipa, S and Simanjuntak, J. (2002). Sub surface geology of the Mataloko geothermal field, deduced from MTL –01 and MTL-2 wells, Central Flores, Special East Nusatenggara, Indonesia. Publication : Indonesia – Japan Geothermal Exploration Project in Flores Island, p 335 – 345. Tim Survey Terpadu, 2004, Laporan Penyelidikan Terpadu Daerah Panas Bumi Marana, Kab. Donggala, Sulawesi Tengah Tim Pemboran Landaian Suhu, 2004, Laporan Kegiatan Pemboran Landaian Suhu, Daerah Panas Bumi Mutubusa - Sokoria, Kabupaten Ende, Nusa Tenggara Timur Tim Pemboran Landaian Suhu, 2003, Laporan Kegiatan Pemboran Landaian Suhu, Daerah Panas Bumi Werang, Kabupaten Manggarai, Nusa Tenggara Timur. Gb.1 Peta Lokasi Sumur Landaian Suhu MM-2, Lapangan Panas Bumi Marana Kabupaten Donggala, Sulawesi Tengah. Gb. 2. Komposit Log Sumur MM-2, Lapangan Panas Bumi Marana, Kabupaten Donggala, Sulteng Pemaparan Hasil Inventarisasi Panas Bumi - 2005 5 Monitoring Sumur MT-1, MT-2 dan MT-3 Lapngan Panas Bumi Mataloko, Kabupaten Ngada, Flores, NTT Oleh : Syuhada Arsadipura Sari Pada tahun anggaran 2003 yang lalu Proyek Pengembangan Potensi Panas Bumi telah melakukan dua sumur pemboran eksplorasi yaitu MT-3 dan MT-4 dengan total kedalaman masing masing adalah 613 m dan 756 m dengan semburan uap tidak kurang setara dengan 5 Mwe (hasil perhitungan uji produksi). Tindak lanjut dari kegiatan tersebut diatas, Direktorat Inventarisasi Sumber Daya Mineral tahun anggaran 2005 melakukan 5 kali monitoring sumur uji MT-2 , MT-3 dan MT-4 lapangan panas bumi Mataloko, Kabupaten Ngada, NTT yang kemudian hasilnya akan dijadikan dasar-dasar perkiraan terhadap pengembangan produksi dimasa yang akan datang. Lokasi sumur uji Mt-2, MT-3 dan MT-4 tercakup dalam koordinat geografis lokasi sumur uji MT-2 terletak pada posisi 121°03'45" BT dan 08°50'09" LS, dan secara administrtif masuk dalam wilayah Desa Todabelu, Kecamatan Mataloko, Kabupaten Bajawa, Propinsi Nusa Tenggara Timur. Hasil monitoring sumur MT-2, MT-3 dan MT-4 tahun 2005, menunjukan tekanan kepala sumur (TKS) MT-2 : 4.90 – 5.20 barg pada kondisi bleeding dengan temperatur terukur 116.1 – 120.6 oC, sedangkan pada sumur MT-3 tekanan kepala sumur (TKS) dan temperatur bleeding line masing-masing MT-3 (TKS = 2.5-4.7 KSC) dan (Temp. 115-117 oC), dan MT-4 (TKS = 12.5-7.5), (Temp. 117-119 o C), Data kimia gas pada steam sumur MT-2, MT-3 dan MT-4 baik yang dianalisa di laboratorium maupun di lapangan, pada umumnya rendah. Hasil monitoring sifat kimia dari ketiga sumur adalah : kandungan unsur dari SCS dan SPW yang menjadi penyebab terjadinya scalling/pengerakan pada pipa ( SiO2 dan HCO3), menunjukan angka kisaran 0.56 – 1.01 ppm untuk SiO2 dan untuk HCO3 tidak ditemukan, sedangkan kandungan unsur yang bersifat korosive (Fe dan SO4) adalah 0.5 – 1.0 ppm untuk unsur Fe dan dari 5 kali pengambilan contoh didapat harga hasil analisis sebesar 1.5 ppm, harga-harga kandungan unsur tersebut masih dibawah ambang batas. Pengamatan lingkungan di sekitar sumur MT-3 dan MT-4 tidak muncul manifestasi pasca pemboran, tidak terdeteksi diatas ambang batas gas beracun seperti H2S, CO2 dan CO. Walau terdapat manifestasi pasca pemboran sekitar MT-2 namun kandungan dalam udara bebas gas beracun tersebut diatas menunjukan harga dibawah ambang batas. Berdasarkan kandungan unsur kimia hasil analisis contoh air dan gas (SPW, SCS,NCGS) kualitas uap dari ketiga sumur eksplorasi lapangan panas bumi Mataloko adalah baik dan bisa untuk dikembangkan dengan memperhatikan aspek lingkungan. I. PENDAHULUAN 1.1. Latar Belakang Pada tahun anggaran 2003 yang lalu Proyek Pengembangan Potensi Panas Bumi telah melakukan dua sumur pemboran eksplorasi yaitu MT-3 dan MT-4 dengan total kedalaman masing masing adalah 613 6 Pemaparan Hasil Inventarisasi Panas Bumi - 2005 m dan 756 m dengan semburan uap tidak kurang setara dengan 5 Mwe (hasil perhitungan uji produksi). Tindak lanjut dari kegiatan tersebut diatas, Direktorat Inventarisasi Sumber Daya Mineral tahun anggaran 2005 melakukan 5 kali monitoring sumur uji MT-2 , MT-3 dan MT-4 lapangan panas bumi Mataloko, Kabupaten Ngada, NTT yang kemudian hasilnya akan dijadikan dasar-dasar perkiraan terhadap pengembangan produksi dimasa yang akan datang. 1.2. Maksud dan Tujuan Maksud monitoring ini diharapkan dapat memberikan informasi kondisi sumur dan lingkungan sekitar sumur-sumur tersebut pasca pemboran. Kegiatan monitoring sumur uji MT-2, MT-3 dan MT-4 bertujuan untuk mengetahui sifat fisik dan kimia fluida dari sumur uji MT-2, MT-3 dan MT-4 sebagai dasar untuk mempelajari kondisi sumur guna dalam pemanfaatan/pengembangan nanti akan sesuai dengan kondisi dan sifat sumur. 1.3. Letak dan Posisi Daerah Penyelidikan Lokasi sumur uji MT-2, MT-3 dan MT-4 Mataloko, secara administratif termasuk kedalam wilayah Kecamatan Mataloko, Kabupaten Ngada, Propinsi Nusatenggara Timur. Secara geografis lokasi sumur uji MT-2 terletak pada posisi 121°03'45" BT dan 08°50'09" LS . (Gambar. 1 ) 1.4 Penyelidikan Terdahulu Nanlohy,.F. (1997). Dari operasi pemboran MT-2 sedalam 180,2 m terbagi menjadi trayek selubung 10”, 8”, 6” dan 4”, terkumpul sebanyak 59 contoh serbuk bor. Hasil analisis megaskopis serbuk bor dari kedalaman 0 – 180,0 meter, menunjukkan susunan perlapisan batuan/ litologi sumur terdiri dari perlapisan Breksi tufa terubah, Andesit piroksen terubah, Andesit hornblende terubah dan Tufa terubah. Intensitas ubahan bervariasi dari sedang – sangat kuat (SM/TM = 40-90 %), dicirikan oleh proses argilitisasi, piritisasi, dengan/ tanpa silisifikasi/devitrifikasi, kloritisasi, karbonatisasi, oksidasi, ilitisasi dan zeolitisasi. Hasil analisa megaskopis akan dapat menunjukkan susunan selang seling yang terdiri dari andesit piroksen terubah, breksi tufa terubah, andesit hornblende terubah dan sisipan tufa (abu vulkanik) terubah. Sebagian besar batuan ubahan bersifat lengket (sticky clay) dan mudah mengembang apabila terkena air (swelling clay) dengan presentase antara < 5 s/d 60%. Menurut “Suparman, dkk; 2003” : “Selama operasi pemboran MT-3 sedalam 613,6 m dilakukan dengan trayek selubung ( “Casing” ) 13 5/8 “ , 10 “ dan 8.0” dengan linner 6.0” telah terkumpul sebanyak tidak krang dari 192 perconto serbuk bor. Hasil analisis megaskopis serbuk bor dari kedalaman 0 – 613.6 meter, menunjukkan susunan perlapisan batuan/ litologi sumur yang tidak jauh berbeda dengan susunan perlaapisan batuan pada sumur MT-2 yaitu terdiri dari perlapisan Breksi tufa terubah, Andesit piroksen terubah, Andesit hornblende terubah dan kembali dijumpai Andesit piroksin terubah baru kemudian Andesit hornblende dan baru lapisan Tufa terubah”. Intensitas ubahan bervariasi dari sedang – sangat kuat (SM/TM = 40-90 %), dicirikan oleh proses argilitisasi, piritisasi, dengan/ tanpa silisifikasi/devitrifikasi, kloritisasi, karbonatisasi, oksidasi, ilitisasi dan zeolitisasi. Hasil analisa megaskopis akan dapat menunjukkan susunan selang seling yang terdiri dari andesit piroksen terubah, breksi tufa terubah, andesit hornblende terubah dan sisipan tufa (abu vulkanik) terubah. Sebagian besar batuan ubahan bersifat lengket (sticky clay) dan mudah mengembang apabila terkena air (swelling clay) dengan presentase antara < 15 s/d 80%. Fredy.N, 2003; menyebutkan :” Selama operasi pemboran MT-4 sedalam 756,6 m dilakukan dengan trayek selubung ( “Casing” ) 13 5/8 “ , 10 3/4 “ dan 8.0” dengan linner 6.0” telah terkumpul 7 Pemaparan Hasil Inventarisasi Panas Bumi - 2005 sebanyak 212 perconto serbuk bor. Hasil analisis megaskopis serbuk bor dari kedalaman 0 – 756.6 meter, menunjukkan susunan perlapisan batuan/ litologi sumur yang tidak jauh berbeda dengan susunan perlapisan batuan pada sumur MT-3, hanya saja pada MT-4 hasil analisa megaskopis tidak dijumpai pengulangan lapisan batuan Andesit Piroksin seperti pada MT-3, yaitu terdiri dari perlapisan Breksi tufa terubah, Andesit piroksen terubah, Andesit hornblende terubah dan Tufa terubah”. Disebutbutkan pula bahwa perbedaan yang paling menonjol antara MT-3 dan MT-4 adalah : MT-3 bersifat dominasi uap (“Steam Dominated”) sedangkan MT-4 bersifat dominasi air (“Water Dominated”). II. METODA PENYELIDIKAN Kegiatan monitoring sumur panas bumi MT-2, MT-3 dan MT-4 Mataloko dilakukan berdasarkan metoda penyelidikan dari data geologi bawah permukaan, sifat fisik dan kimia pada lokasi ketiga sumur tersebut, seperti berikut ini. 2.1. Metoda yang Dipakai Sifat Fisik : • • Pengukuran / Pengamatan tekanan dan temperatur di kepala sumur Pengukuran P-T di bleeding line Sifat Kimia : • • • Komposisi kimia dari noncondensable gas dalam uap Komposisi kimia dari uap/kondensat Perubahan sifat kimia sumur dalam perioda tertentu. Perawatan: • • • Perawatan kepala sumur Perawatan kran dan katup pada instalasi sumur uji dengan memberi pelumas. Pengecatan instalasi sumur uji. 2.2. Data yang Dihasilkan Data hasil penyelidikan di lapangan dan analisis di laboratorium, meliputi: a) Hasil analisis kimia terhadap airpanas/uap dari sumur (SCS). b) Data fisik sumur meliputi Tekanan Kepala Sumur dan Temperatur sumur. c) Hasil analisis kandungan gas terhadap conto gas (NCGS) dari sumur untuk mengetahui komposisi kimia gas d) Hasil analisis Isotop 18O, D dan terhadap conto airpanas/uap dan air dingin untuk mengetahui asal sumber fluida sampai muncul di permukaan yang ada hubungannya dengan air meteorik dan pembentukan uap e) Kurva ratio Isotop dari Deuterium dan Oksigen-18 dalam conto air. f) Pembahasan aspek lingkungan III . HASIL PENYELIDIKAN Hasil kegiatan monitoring sumur MT-2, MT-3 dan MT-4 Mataloko tahun 2005 berupa data data : 3.1. Manifestasi Panas Bumi 3.1.1. Manifestasi Sebelum Pemboran Nanlohy.F dkk., 1998; manifestasi panas bumi di daerah Mataloko sebelum dilakukan pemboran, hanya muncul di daerah Wae Beli (anak sungai Wae Luja). Jenis manifestasi panas bumi di daerah ini terdiri dari fumarol, kubangan lumpur panas, pemunculan sumber air panas dan kenampakan batuan ubahan. Fumarol, terdapat lebih dari 10 buah pemunculan fumarol yang letaknya saling berdekatan di sekitar daerah Wae Beli. Hasil pengukuran suhu fumarol, tercatat antara 96-98° C dengan derajat keasaman pH = 3. Kubangan lumpur panas, pemunculannya di sekitar kenampakan fumarol dan sumber air panas yaitu di daerah Wae Beli/Wae Luja; muncul melalui batuan yang sama yaitu aliran Pemaparan Hasil Inventarisasi Panas Bumi - 2005 8 lava Rotogesa dan dikontrol oleh struktur Sesar Normal Wae Luja. Temperatur lumpur panas terukur antara 90-96° C, pH = 3. Sumber air panas, temperatur air panas terukur antara 40-92° C, pH = 3, air panas mengeluarkan bualan gas berbau belerang yang berperiodik di sekitar air panas terdapat endapan yang berwarna hijau, diduga merupakan mineral smektit dan sedikit endapan sulfur. 3.1.2. Manifestasi Pasca Pemboran Monitoring Tahun 2005 Setelah dilakukan pemboran 5 (lima) buah sumur yaitu masing-masing sumur dangkal MTL-01, sumur eksplorasi MT-1, MT-2, sumur eksplorasi MT-3 dan MT-4 terjadi perubahan di sekitar sumur-sumur bor tersebut, terutama di sekitar sumur MTL-1, MT-1 dan MT-2 terdapat pemunculan manifestasi yang baru yaitu berupa pemunculan tanah panas/steaming ground, kubangan lumpur panas. Pemunculan steaming ground (tanah panas) ini dari tahun ke tahun/sejak tahun 2000 membentuk suatu zona berarah utara timurlaut – selatan baratdaya (NNE-SSW), atau berarah sekitar N10°E hingga N25°E. Pemunculan manifestasi baru ini diduga sebagai akibat kondensasi uap yang terperangkap pada kedalaman yang dangkal setelah dilakukannya pemboran sumur MTL-01, MT-1 dan MT-2 serta sangat dipengaruhi oleh musim penghujan. Tanah panas / Steaming Ground, muncul di sebelah baratlaut, barat hingga baratdaya sumur MT-2. Pemunculan tanah panas di bagian selatan, membuat daerah di sekitarnya menjadi kering, diantaranya ada beberapa pohon, alang-alang dan rumput di sekitarnya turut menjadi kering. Diantara MT-1 dan MT-2 (arah tenggara darii MT-2) muncul kubangan Lumpur dan Tanah panas menyerupai kawah ukuran dengan diameter kurang dari 8 meter dengan temperatur antara 92,6 – 96,2 oC. Tidak terdapat manifestasi disekitar dua sumur eksplorasi lainnya (MT-3 dan MT-4) pasca pemboran sampai selesai dilakukan monitoring pertama tahun 2005. 3.4. Hasil Sifat Fisik Kegiatan yang dilakukan meliputi Perawatan kepala sumur, pengukuran TKS (Tekanan Kepala Sumur), tekanan Separator, tekanan bleeding line, pengukuran temperatur pada kepala sumur dan temperatur bleeding. Hasilnya diperlihatkan pada gambar 2 dan 3. berupa grafik hasil pengukuran TKS dan temperatur bleeding line yang dilakukan 5 kali selama tahun 2005. 3.3. Hasil Sifat Kimia Hasil sifat kimia menunjukan konsentrasi senyawa kimia kondensat yang mengakibatkan korosi dan scalling sangat kecil (SiO2 dan HCO3). Pada monitoring sumur MT-2 tahun 2002 s/d 2004 air separasi (SPW) tidak muncul karena telah diketahui bahwa tidak ada kolom air di sumur (menggunakan alat pengambil contoh air/catcher) dan juga uap dari sumur MT-2 adalah dry steam dengan superheated sampai ± 121 °C, tetapi pada pengujian tahun tahun 2005 dari hasil bawah separator keluar fraksi cair yang banyak, sehingga dirasa perlu untuk mengambil conto air separasi (SPW). Pada Monitoring tahun 2005 terhadap MT-2, MT-3 dan MT-4 diperoleh contoh berupa SPW, air kondensat (SCS) dan gas tidak terkondesasi (NCGS). 3.4. Lingkungan Kondisi lingkungan sekitar lokasi sumur panas bumi MT-2 pasca pemboran telah mengalami banyak perubahan. Di sekitar lokasi bermunculan manifestasi baru yang berupa mata air panas, tanah panas dan lumpur panas dengan kisaran suhu 66.7 - 96.8°C selain itu sudah beberapa pohon tumbang dan tanah menjadi kering dan tandus dan menurut data terakhir monitoring tahun 2004, penyebaran manifestasi tidak ada penambahan baik jumlah ataupun luasnya (Gambar. 2) Untuk mengantisipasi kemungkinan munculnya gas-gas beracun telah dilakukan pengukuran dengan mendeteksi terhadap kandungan gas gas tertentu seperti H2S, CO2, CO dan NH3 dan pengukuran temperatur yang dilakukan secara periodik Hasil pengamatan terhadap kondisi lingkungan di sekitar sumur MT-2 dalam pertengahan bulan Mei s/d awal bulan Desember 2005 tidak menunjukkan adanya penambahan pemunculan hembusan gas-gas 9 Pemaparan Hasil Inventarisasi Panas Bumi - 2005 melalui rekahan. bualan lumpur dan tanah panas dibandingkan tahap sebelumnya dalam tahun 2004. Temperatur terukur sekitar 66.7 - 96.8°C masih terdeteksi adanya gas gas tertentu seperti H2S, CO2 dan CO yang tidak membahayakan (dibawah nilai ambang batas) dari manifestasi yang muncul di sekitar sumur MT-2. Walau demikian perlu diamati lebih seksama pada kegiatan monitoring selanjutnya untuk mengetahui perluasan areal manifestasi baru tersebut, mengingat monitoring tahap pertama tahun 2005 dilakukan pada saat musim kering/kemarau. Untuk mengantisipasi datangnya musim hujan telah dibuatkan saluran pembuangan air memanjang disebelah tenggara sumur MT-2, karena pada musim penghujan biasanya terjadi genangan air di permukaan tanah dan akan memudahkan terjadinya pemunculan manifestasi baru pada Pelataran sumur MT-2. Tabel di bawah ini menunjukkan konsentrasi gas yang diambil secara acak di sekitar lokasi sumur panas bumi MT-2 pasca pemboran. Pengambilan conto gas tersebut diambil dengan membuat lubang dengan kedalaman ± 100 cm. Gas di sampling dengan menggunakan tube dan syringe gas KITAGAWA. Gas gas di atas sudah mendekati nilai ambang batas bahkan ada beberapa tempat untuk gas CO2 melebihi, tetapi untuk di alam bebas karena kontaminasi dengan udara bebas maka kandungan gas tersebut akan tereduksi. 3.4. Perawatan Sumur MT-2, MT-3 Dan MT-4 Kegiatan Perawatan sumur MT-2, MT-3 dan MT-4 Mataloko dalam bulan Mei – Juni Tahun 2005 dilakukan meliputi : - Perawatan kepala sumur. - Perawatan kran dan katup pada instalasi sumur uji dengan memberi pelumas. - Pengecatan instalasi sumur uji. IV. PEMBAHASAN Pada monitoring tahun 2005 telah dilakukan pengukuran tekanan kepala sumur (TKS) , dan temperatur pada bleeding line di sumur panas bumi MT-2, Mataloko. TKS adalah 4.9 – 5.3 barg dalam kondisi bleeding dengan temperatur terukur pada bleeding line adalah 116 –121 oC. Hasil analisis kandungan kimiawi dari conto air (SPW), conto uap (SCS) dan gas (NCGS) dalam tahun 2005 dari sumur MT-2, baik data lapangan maupun laboratorium tidak menunjukkan adanya perbedaan yang besar dibandingkan dengan periode tahun-tahun sebelumnya, hasilnya masih menunjukan bahwa baik kandungan senyawa unsur (dari SCS dan SPW) ataupun kandungan gas gas dari NCGS masih menunjukan harga dibawah ambang batas (uap kualitas baik). Monitoring sumur MT-3 dan MT-4, baru dilakukan pada tahun 2005 ini dan hasil analisis kandungan kimiawi dari conto air (SPW), conto air hasil kodensasi (SCS) dan gas (NCGS) seperti terlihat (Gambar 3 dan Gambar 4). Hasil analisis kandungan kimiawi dari sumur MT-3 adalah seperti berikut : Kandungan unsur dari SCS dan SPW yang menjadi penyebab terjadinya scalling/pengerakan pada pipa ( SiO2 dan HCO3), menunjukan angka kisaran 0.56 – 0.73 ppm untuk SiO2 dan untuk HCO3 tidak ditemukan, sedangkan kandungan unsur yang bersifat korosive (Fe dan SO4) adalah sangat kecil dan jauh dibawah ambang batas. Hasil analisis kandungan kimiawi dari sumur MT-4 adalah seperti berikut : Kandungan unsur dari SCS dan SPW yang menjadi penyebab terjadinya scalling/pengerakan pada pipa ( SiO2 dan HCO3), menunjukan angka kisaran 0.56 – 1.01 ppm untuk SiO2 dan untuk HCO3 tidak ditemukan, sedangkan kandungan unsur yang bersifat korosive (Fe dan SO4) adalah 0.5 – 1.0 ppm untuk unsur Fe dan dari 5 kali pengambilan contoh didapat harga hasil analisis sebesar 1.5 ppm, harga harga tersebut dibawah ambang batas. Hasil analisis kandungan kimia gas terlarut dari contoh NCGS sumur MT-3 memberikan harga yang jauh diatas ambang batas untuk gas CO2 ( 6.1 – 19.85 %), nilai ambang batas untuk CO2 = 0.5 %, sedangkan gas beracun lainnya yang biasa menjadi perhatian seperti H2S adalah cukup tinggi dan perlu 10 Pemaparan Hasil Inventarisasi Panas Bumi - 2005 diwaspadai keberadaannya, terutama pada saat petugas masuk kedalam pelataran sumur MT-3 ini, terutama dekat dengan ujung pipa silencer/flowing line. Hasil pengamatan terhadap kondisi lingkungan di sekitar sumur MT-2 dalam bulan tahun 2005 tidak menunjukkan adanya penambahan pemunculan hembusan gas-gas melaui rekahan. bualan lumpur dan tanah panas dibandingkan periode periode sebelumnya dalam tahun 2004. Pengamatan lingkungan di sekitar MT-3 dan MT-4 tidak ada ditemukan manifestasi pasca pemboran, tidak terdeteksi adanya gas gas tertentu seperti H2S, CO2 dan CO yang cukup tinggi (diatas nilai ambang batas) baik dari manifestasi yang muncul di sekitar sumur MT-2 ataupun dari flowing line. BAB V. KESIMPULAN DAN SARAN 5.1. Kesimpulan Hasil monitoring sifat fisik sumur MT-2, MT-3 dan MT-4 tahun 2005, menunjukan tekanan kepala sumur (TKS) MT-2 : 4.90 – 5.20 barg pada kondisi bleeding dengan temperatur terukur 116.1–120.6 oC, sedangkan pada sumur MT-3 tekanan kepala sumur (TKS) dan temperatur bleeding line masing-masing MT-3 (TKS = 2.5-4.7 KSC) dan (Temp. 115-117 oC), dan MT-4 (TKS = 12.5-7.5), (Temp. 117-119 oC), Data kimia gas pada steam sumur MT-2, MT-3 dan MT-4 baik yang dianalisa di laboratorium maupun di lapangan, pada umumnya rendah. Penyebaran manifestasi yang muncul pasca pemboran disekitar sumur MT-2 berupa tanah panas yang memanjang arah timur-timur laut sampai ke lokasi sumber mata air panas Waibana tidak ada penambahan luas ataupun jumlah bila dibandingkan dengan monitoring periode tahun 2004. Konsentrasi gas beracun (CO2, H2S) pada manifestasi, menunjukan konsentrasi lebih rendah dari nilai ambang batas, sedangkan CO dan NH3 tidak terdeteksi. Secara keseluruhan sumur eksplorasi MT-2, MT-3 dan MT-4 termasuk bisa dikembangkan dengan katagori uap kualitas baik, selama incharge area terpelihara dengan baik. 5.2. Saran Perlu kelanjutan monitoring sifat fisik dan kimia serta analisis dampak lingkungan dengan mendeteksi kondisi sekitar sumur MT-2, , MT-3 dan MT-4. Sebagai data penunjang dalam pengembangan sumur MT-2, MT-3 dan MT-4. DAFTAR PUSTAKA Fournier, R.O., (1981), Application of Water Geochemistry Geothermal Exploration and Reservoir Engineering, “Geothermal System : Principles and Case Histories”. John Willey & Sons, New York. Giggenbach, W.F., (1988), Geothermal Solute Equilibria Derivation of Na – K - Mg – Ca Geoindicators, Geochemica et Cosmochemica, Acta 52, 2749 – 2765. Koga, A., (1978), Hydrothermal Geochemistry, A text for the 9th International Group Training Course on Geothermal Energy heald at Kyushu University. Lawless, J., (1995), Guidebook An Introduction to Geothermal system, short course, Unocal Ltd., Jakarta. Mahon K., Ellis, A.J., (1977), Chemistry and Geothermal system, Academic Press, Inc. Orlando. Nanlohy, F., (1999), Laporan Pengeboran dan Pengujian Sumur Landaian Suhu, Daerah Panasbumi Mataloko, Kabupaten Ngada, Nusa Tenggara Timur, Dit. Vulkanologi, Unpublished. Suparman, dkk, (2003). Laporan Pemboran Eksplorasi Sumur MT-3 dan MT-4, Lapanagn Panas Bumi Mataloko, NTT 11 Pemaparan Hasil Inventarisasi Panas Bumi - 2005 Peta Lokasi Sumur Eksplorasi MT-2, MT-3, MT-4 Lapangan Panas Bumi Mataloko Kabupaten Ngada Propinsi Nusa Tenggara Timur U 1 6 0 LOKASI MT-6 32 km SUMUR MT 5 & Lapangan Panas Bumi Mataloko Kabupaten Ngada, Flores, NTT Gambar 1. Peta Lokasi PETA SEBARAN MANIFESTASI DAN TEMPERATUR PADA PELATARAN MTL-01, MT-1 DAN MT-2 ( Temper atur diukur pada kedalaman 1 m) Kondisi Pengujian Uap/Monitoring ke 5 Bulan Oktober Tahun 2005 U 9022740 MT-2 9022720 95 9022700 MT-1 92.5 90 87.5 9022680 85 82.5 80 9022660 77.5 75 72.5 9022640 o 70 67.5 65 62.5 MAP.Wai Bana 9022620 60 57.5 55 9022600 52.5 50 286780 286800 0 286820 25 286840 286860 50 286880 286900 286920 ==Titik uran Ti tiPenguk k Sampl ing Temperatur Temperatr 286940 = J alan = Jalan Setapak Setapak Gambar 2. Peta Sebaran Manifestasi Sekitar MT-2 30 (satuan Unsur dlm ppm) 25 20 15 10 5 D H L MT-2 MT-3 FC SO l4 H 2C O 3 C O 32 - Li + As 3+ N H 4+ B Al 3+ Fe 3+ ca 2+ M g2 + N a+ K+ um p ho H s/ cm Si O 2 0 MT-4 Gambar 3. Grafik Hasil Analisis SCS MT-2, MT-3, MT-4 12 Pemaparan Hasil Inventarisasi Panas Bumi - 2005 120 (satuan dlm ppm) 100 80 60 40 20 0 H2 O2 +Ar N2 CH4 CO2 MT-2 SO2 MT-3 H2S HCl NH3 H2O MT-4 Gambar 4. Grafik Hasil Analisis NCGS MT-2, MT-3, MT-4 13 Pemaparan Hasil Inventarisasi Panas Bumi - 2005
